COMPOSANT DE PUISSANCE

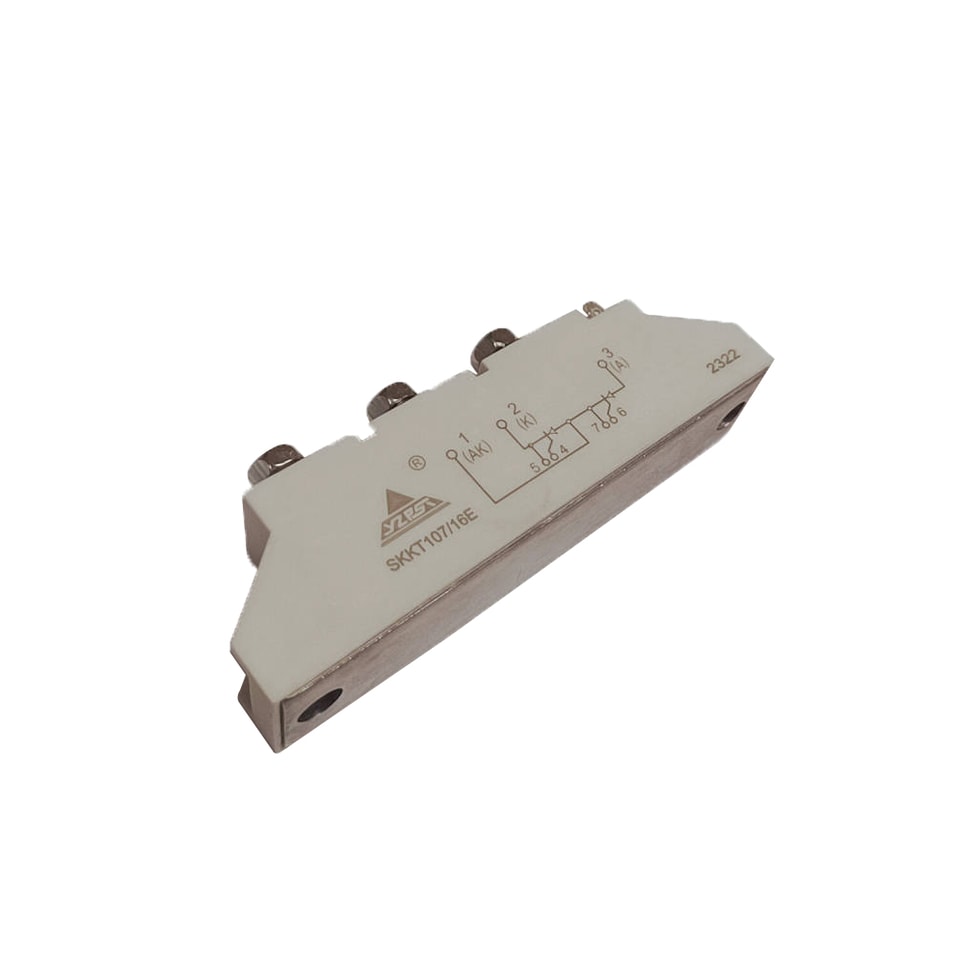

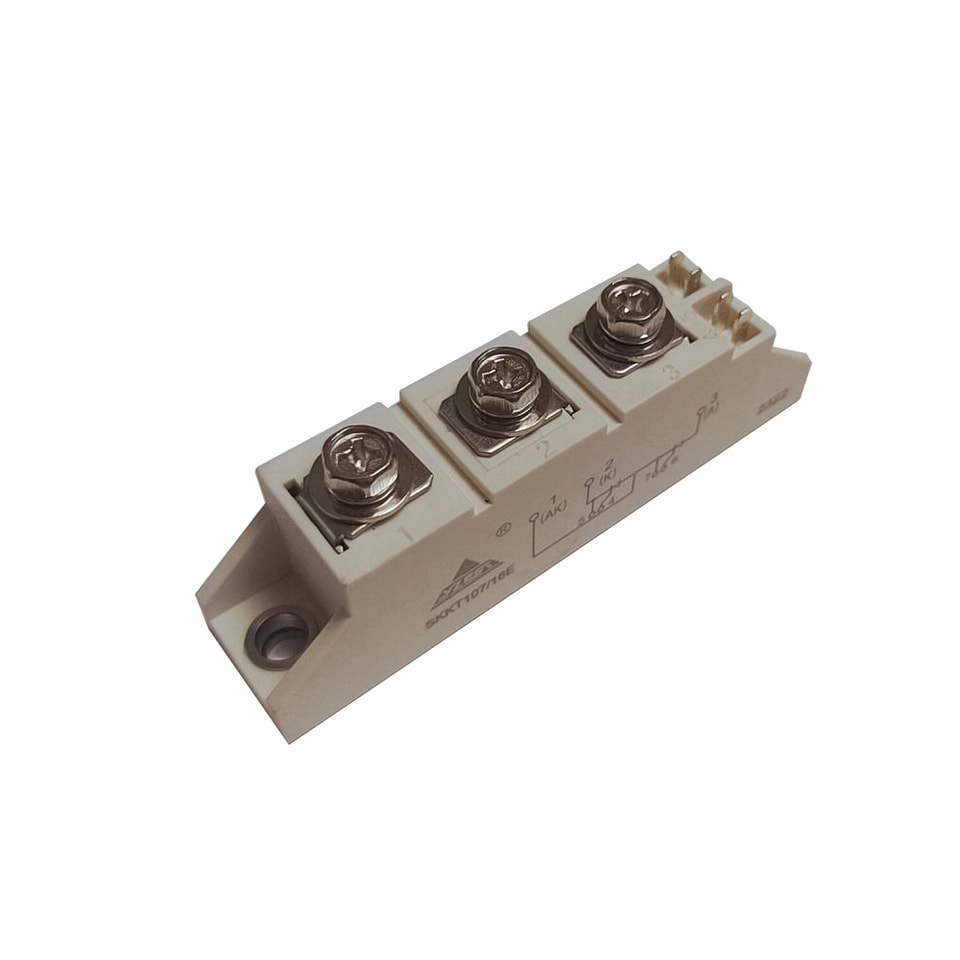

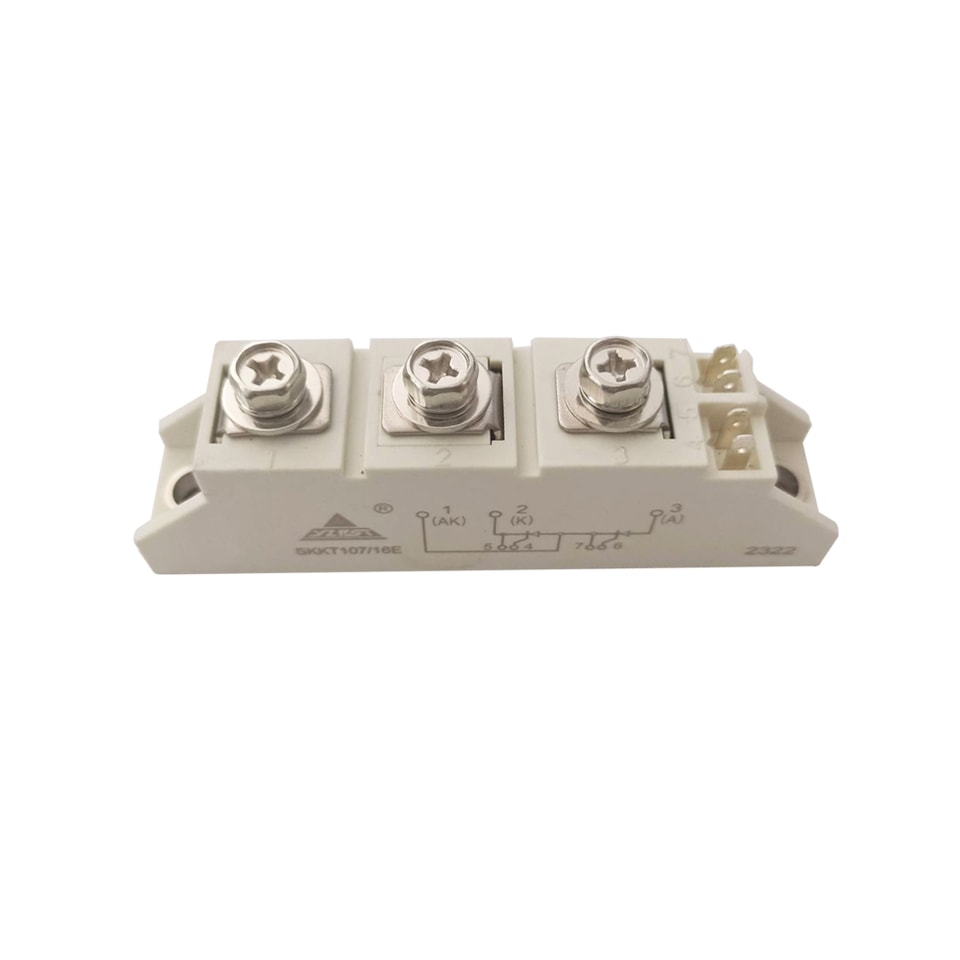

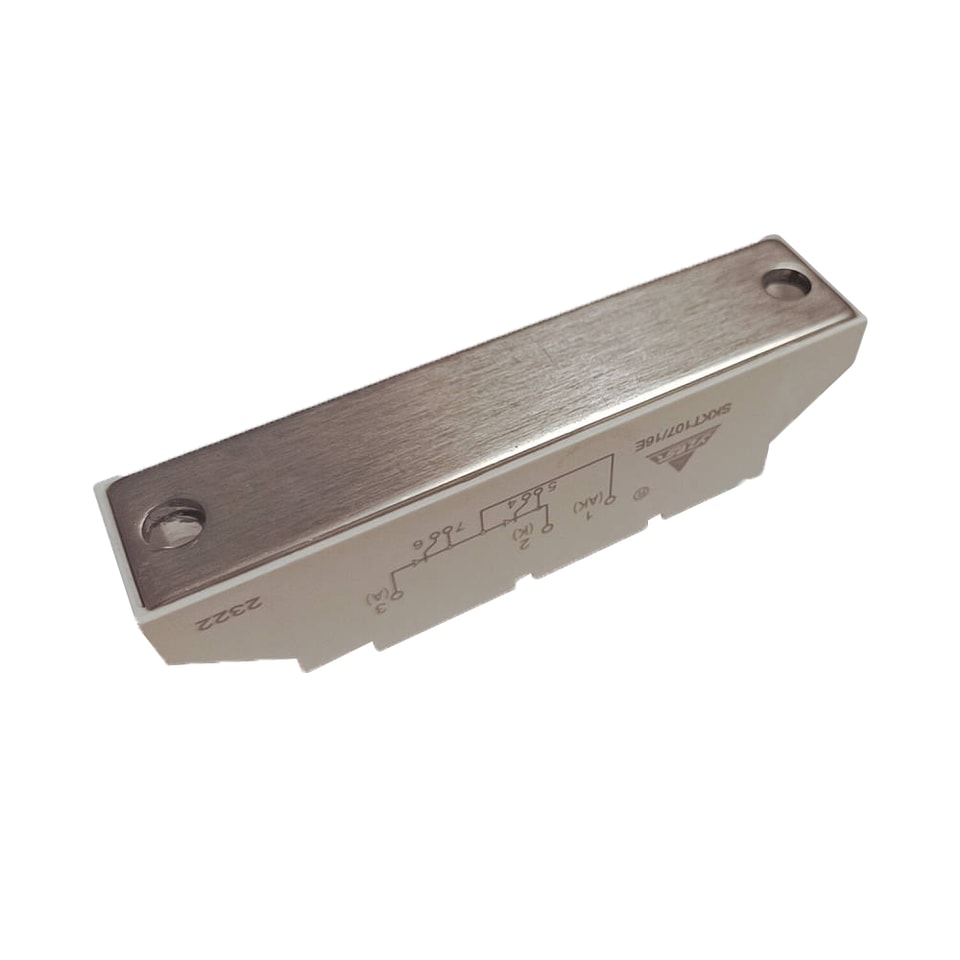

YZPST-SKKT107-16E
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques

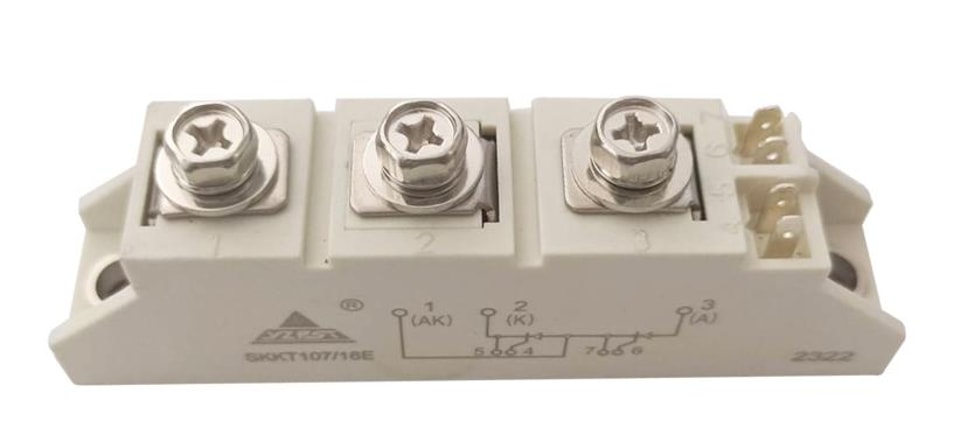

Modules thyristors P/N : YZPST-SKKT107/16E
Thyristor à gâchette amplificatrice 1600 V, module thyristor 119 A
Caractéristiques
Transfert thermique via une base métallique isolée en céramique de nitrure d’aluminium
Contacts de pression en métal précieux pour une fiabilité élevée
Thyristor à gâchette amplificatrice
Applications typiques
Commande de moteur à courant continu
Démarreurs de moteur CA
Régulation de température
Variation professionnelle de l’éclairage
VDRM | VRRM | VRSM |
1600V | 1600V | 1700 V |
| Symbole | Conditions | Valeurs | Unités |
| IT(AV) | sin. 180 ; TC=85°C | 119 | A |
| IRMS | 190 | ||
| ITSM | Tvj=25°C ; 10 ms | 2250 | A |
| I2t | Tvj=25 °C ; 8,3…10 ms | 25.3 | KA2s |
| VT | Tvj=25°C ; IT=300 A | max. 1,75 | V |
| IDD | Tvj=125°C ; VRD=VRRM ; VDD=VDRM | max. 20 | mA |
| IRD | |||
| tgd | Tvj=25°C ; IG=1 A ; diG/dt=1 A/μs ; VD=2/3VDRM | 1 | μs |
| tgr | 2 | ||
| (di/dt)cr | Tvj=125°C | max. 140 | A/μs |
| (dv/dt)cr | Tvj=125°C | max. 1000 | V/μs |
| tq | Tvj=125°C | 200 | μs |
| IH | Tvj=25°C; typ. /max. | 250 | mA |
| IL | Tvj=25°C ; RG=33 Ω ; typ./max. | 600 | mA |
| VGT | Tvj=25°C; c.c. | min. 1.0 | V |
| IGT | Tvj=25°C; c.c. | min. 35 | mA |
| VGD | Tvj=125°C; c.c. | max. 0.25 | V |
| IGD | Tvj=125°C; c.c. | max. 4 | mA |
| Rth(j-c) | par thyristor / par module | 0.19 | K/W |
| Rth(c-s) | par thyristor / par module | 0.1 | K/W |
| Tvj | -40…+130 | °C | |
| Tstg | -40…+130 | °C | |
| Visol | CA 50 Hz ; efficace ; 1 s/1 min | 3600/3000 | V |
Aucun contenu produit supplémentaire n’est disponible.
