Diode redresseuse à récupération ultra-rapide

YZPST-SFP2003

Caractéristiques du produit

Commutation ultra-rapide pour un rendement élevé

Faible courant de fuite inverse.

Capacité élevée de courant de surtension en direct

Produit RoHS.

Utilisation principale

Principalement utilisé dans les alimentations à découpage, les modulateurs d’impulsions PWM,les onduleurs comme diode de roue libre et dans d’autrescircuits électroniques, diode redresseuse haute-fréquence, utilisation comme diodeou diode d’amortissement

Résumé

Le dispositif SFP2003 est optimisé pour une tension-de chute directe ultra-faible afin de maximiser le rendement des alimentationsélectriquesapplications.

Circuit équivalent

YZPST-SFP2003-1(2)

YZPST-SFP2003-2 (1)

Caractéristiques maximales absolues

Élément		Symbole	Données	Unité
Tension crête répétitive inverse maximale		VRRM	300	V
*Courant moyen redressé en direct (VR nominale - onde carrée 20 kHz) - rapport cyclique de 50 %		IFAV	20	A
Temps de recouvrement inverse (IF=0,5 A IR=1,0 A IREC=0,25 A)		TRR	≤35	nS
Courant de surtension de crête direct (charge nominale 8,3 demi-onde sinusoïdale, selon la méthode JEDEC)		IFSM	180×2	A
Température de jonction de fonctionnement		T_J	175	℃
Température de stockage		TSTG	-40～150	℃

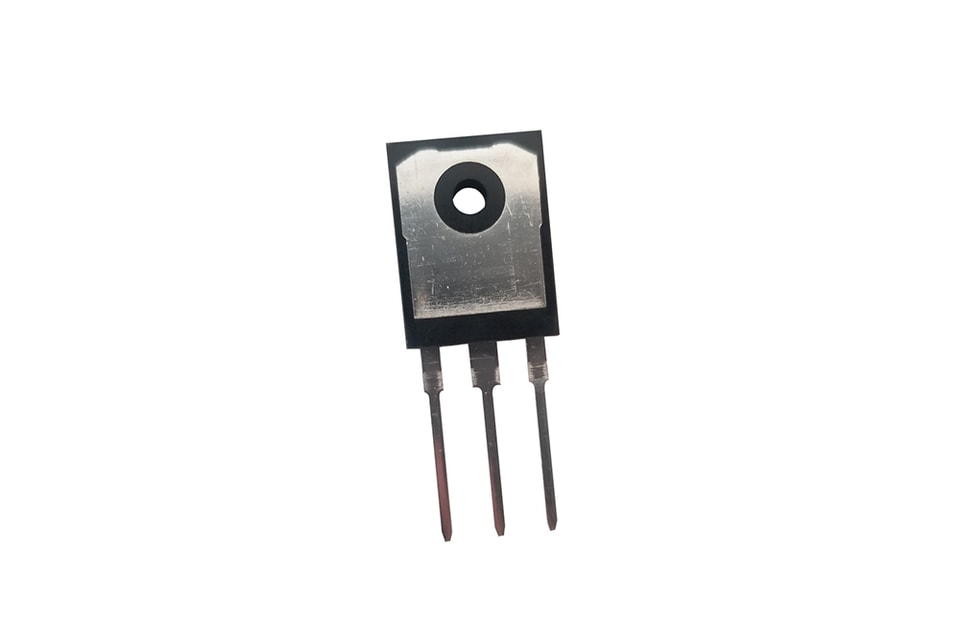

Résistance thermique typique (par branche)	Boîtier = TO-247AB	RθJC	0.5	℃/W

Électricité Caractéristique

Élément	Condition d’essai		Valeur (min)	Valeur (typ)	Valeur (max)	Unité
V_B	TJ =25℃	IR=100uA	300	---	---	V
I_R	TJ =25℃	VR=300V	---	---	0.01	mA
I_R	TJ =125℃	VR=300V	---	---	0.10	mA
V_F	TJ =25℃	IF=10A (IFAV=10A×2)	---	1	1.1	V
V_F	TJ =125℃	IF=10A (IFAV=10A×2)	---	---	1	V
