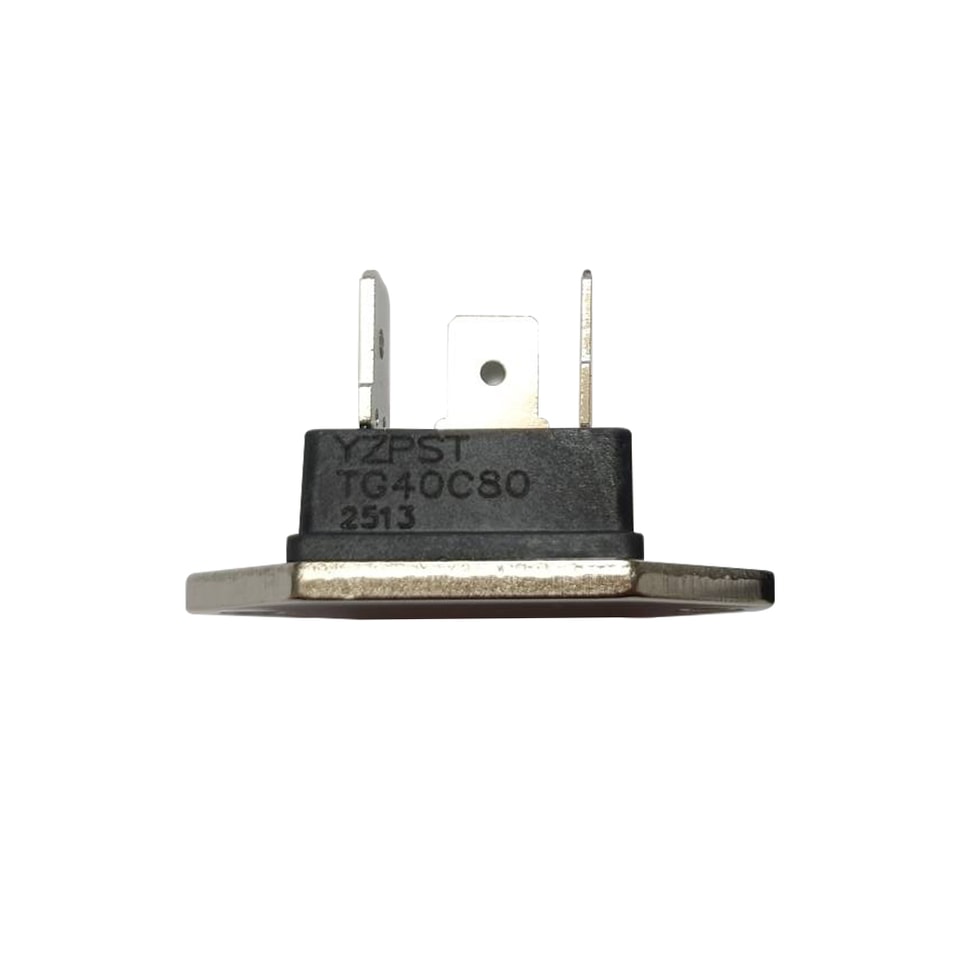

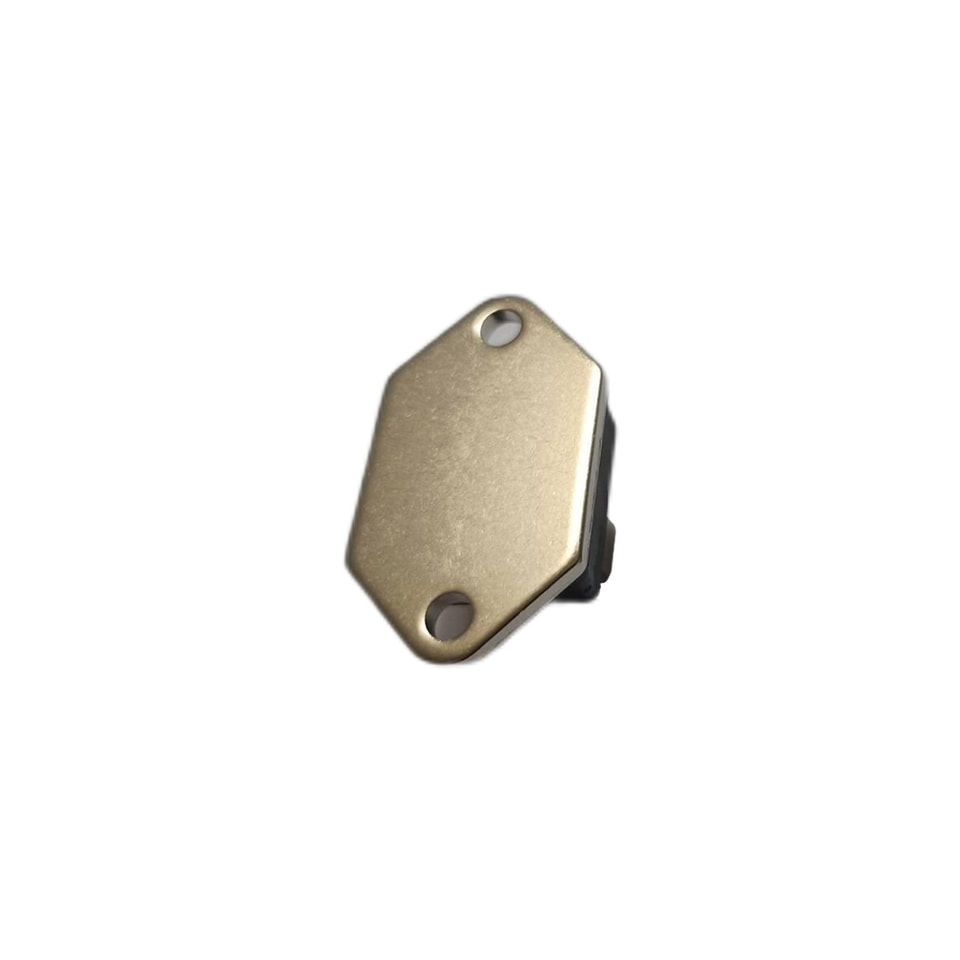

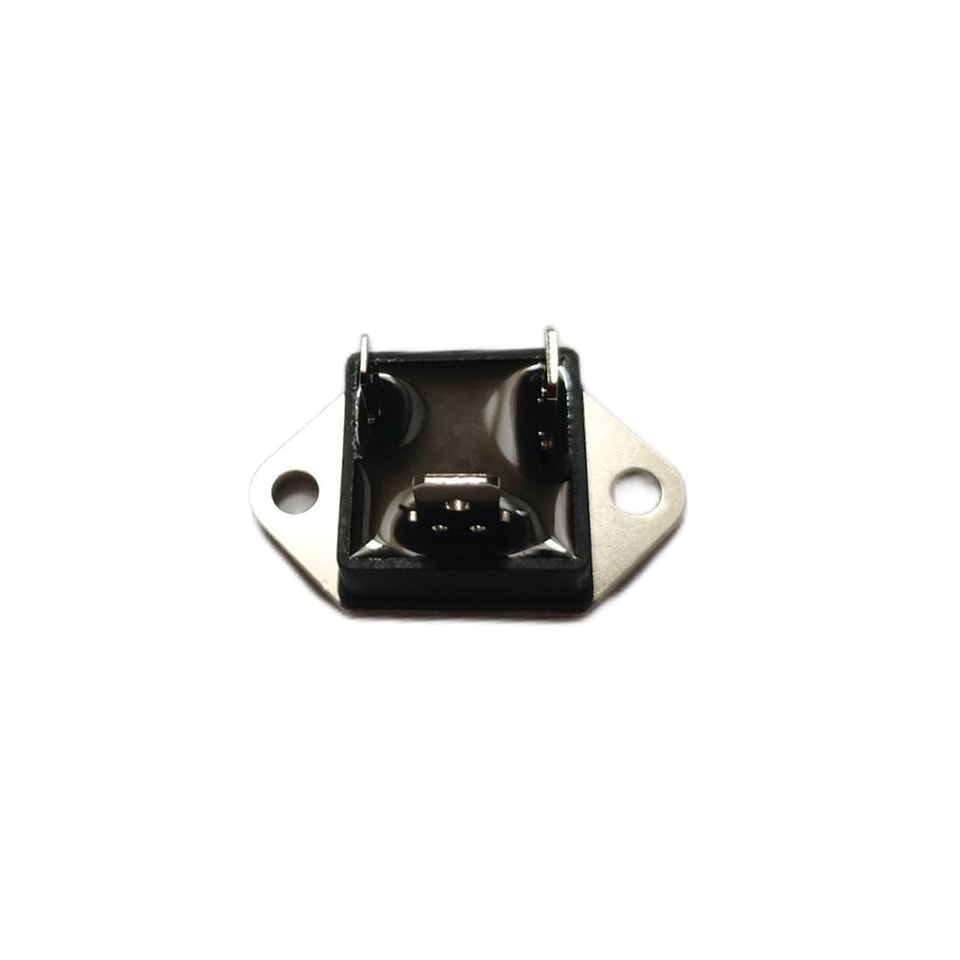

YZPST-TG40C80-T41
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

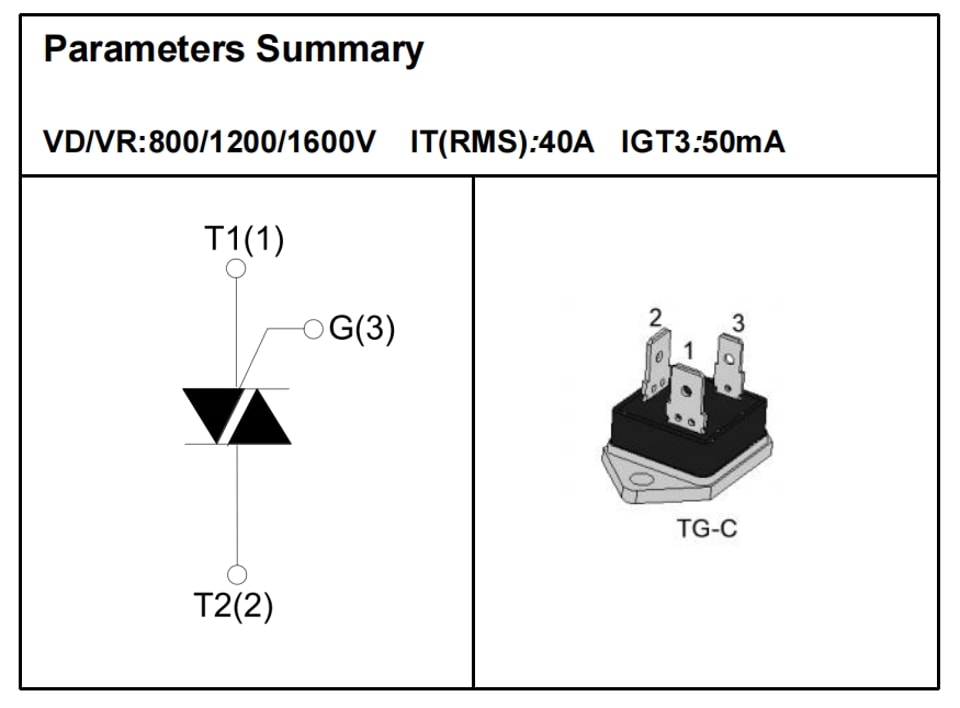

P/N : série YZPST-T41T TRIAC 40 A
CARACTÉRISTIQUES
Jonctions passivées au verre
Haute tenue en tension et aux surtensions
Faible résistance thermique et grande durabilité
Déclenchement dans trois quadrants
APPLICATIONS
Relais statiques
Régulation du chauffage
Circuits de démarrage de moteurs à induction
Commande par contrôle de phase dans les variateurs d’intensité lumineuse
Régulateurs de vitesse de moteur
MAXIMALES ABSOLUES VALEURS | |||
Paramètre | Symbole | Valeur | Unité |
de stockage température de jonction plage | Tstg | -40~ 150 | ℃ |
En fonctionnement jonction température plage | Tj | -40~ 125 | ℃ |
Tension de blocage répétitive de crête à l’état bloqué(T =25℃) | VDRM | 800/1200/1600 | V |
Tension inverse de crête répétitive (T =25℃) | VRRM | 800/1200/1600 | V |
Courant efficace à l’état passant | IT(RMS) | 40 | A |
Courant de crête de surtension non répétitif à l’état passant (cycle complet, F=50Hz) | ITSM | 400 | A |
I2Valeur t pour le fusible (tp= 10 ms) | I2t | 800 | A2 S |
Critique du taux de de montée de on-État courant(I =2×IGT) | di/dt | 50 | A/μS |
Crête de grille courant | IGM | 8 | A |
Dissipation de puissance de crête de grilleion | PGM | 10 | W |
Dissipation de puissance moyenne de grille | PG(AV) | 1 | W |
Résistances thermiques | |||
Symbole | Paramètre | Valeur | Unité |
Rth(j-c) | Jonction-boîtier | 0.7 |
℃/W |
Rth(j-a) | Jonction-ambiant | 45 | |

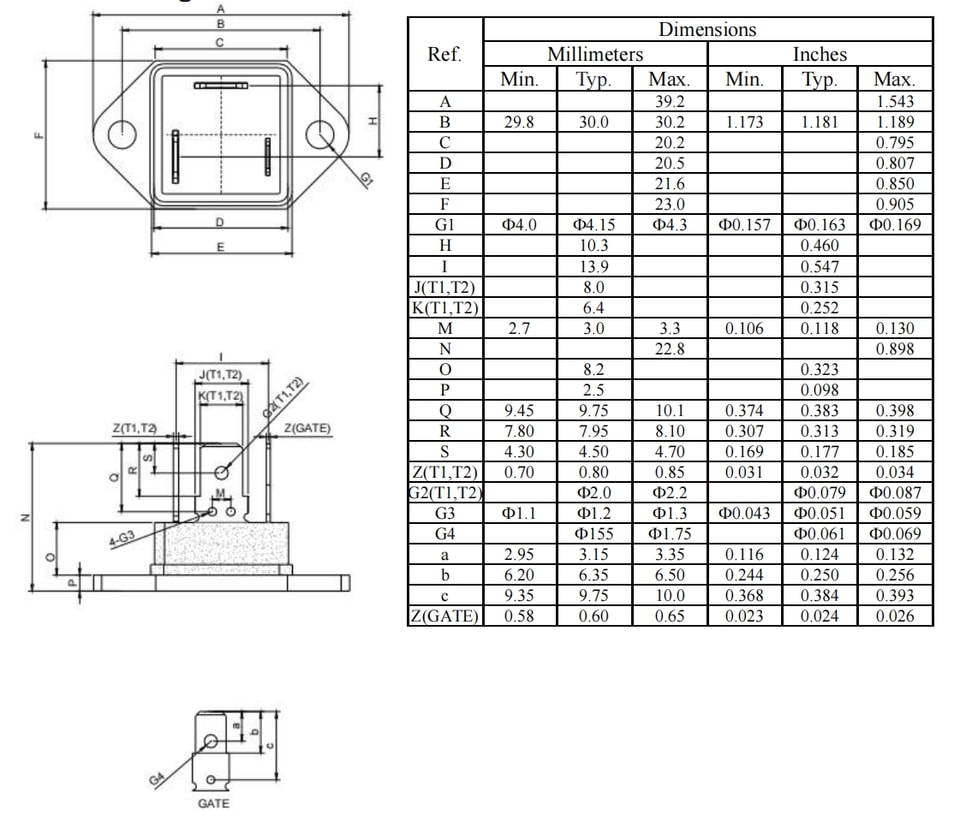

TG-C Boîtier Mécaniques Données
