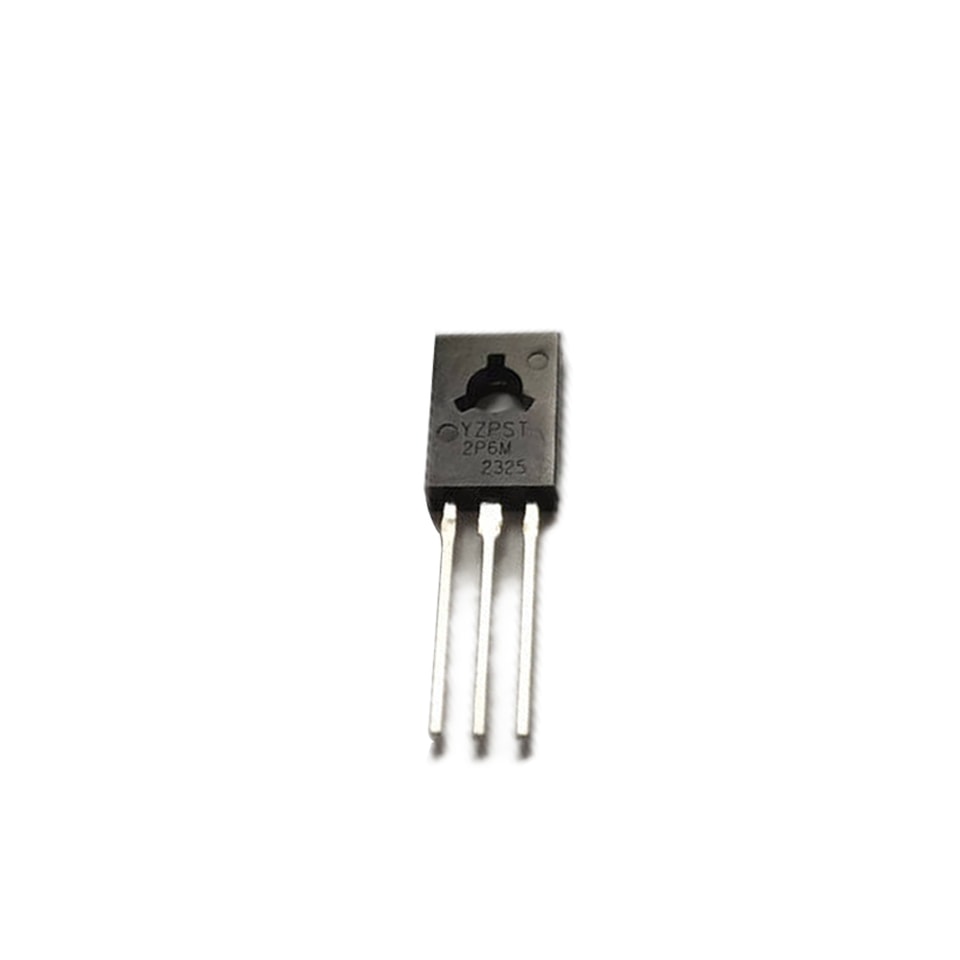

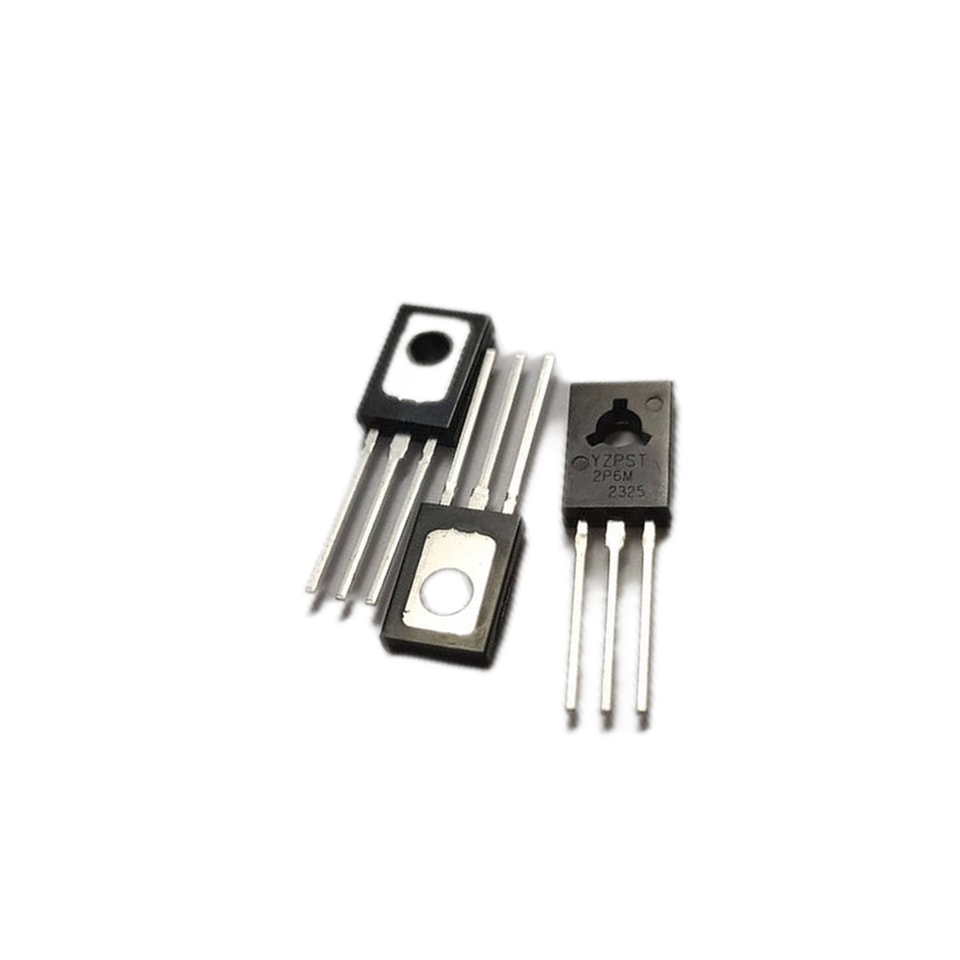

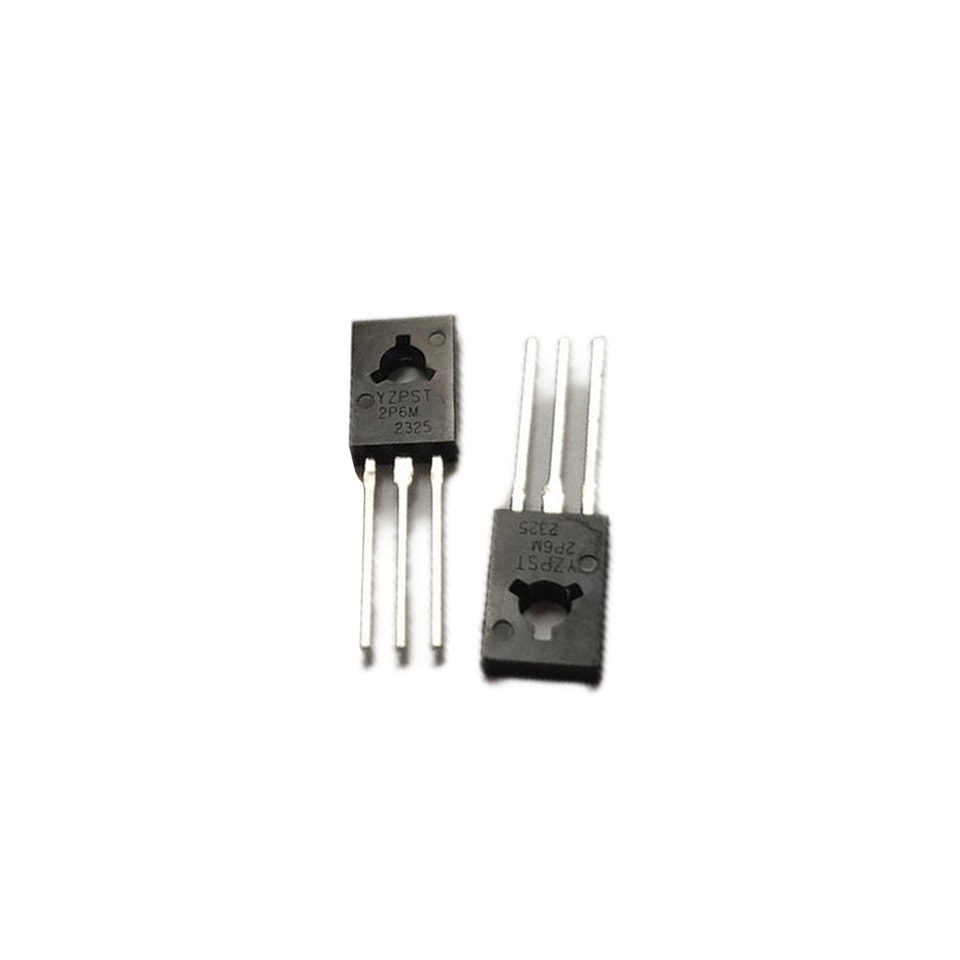

YZPST-2P6M 10-30UA
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
2P6M 2A Sensible SCR
DESCRIPTION :
La série SCR 2P6M 2 A offre un taux élevé de dv/dt
avec une forte résistance aux interférences électromagnétiques.
Ils sont particulièrement recommandés pour une utilisation dans les disjoncteurs différentiels, les redresseurs à commande de phase, les allumeurs, etc.
PRINCIPALES CARACTÉRISTIQUES :
symbole | valeur | unité |
IT(RMS) | 2.0 | A |
IGT | ≤200 | μA |
VDRM/VRRM | 600 | V |
ABSOLUES ABSOLUES CARACTÉRISTIQUES NOMINALES :
Paramètre | Symbole | Valeur | Unité |
Plage de température de jonction de stockage | Tstg | -40~150 | ℃ |
Plage de température de jonction de fonctionnement | Tj | -40~110 | ℃ |
Tension de blocage répétitive de crête à l’état bloqué (Tj=25℃) | VDRM | 600 | V |
Tension inverse répétitive de crête (Tj=25℃) | VRRM | 600 | V |
Courant efficace à l’état passant | IT(RMS) | 2 | A |
Courant de crête en conduction à l’état passant non répétitif (cycle complet, F=50 Hz) | ITSM | 20 | A |
Valeur I2t pour le fusible (tp=10 ms) | I2t | 2 | A²s |
Taux critique d’augmentation du courant à l’état passant (IG=2×IGT) | dI/dt | 50 | A/μs |
Courant de crête de grille | IGM | 0.2 | A |
Dissipation de puissance moyenne de gâchette | PG(AV) | 0.1 | W |
Puissance de crête de gâchette | PGM | 0.5 | W |
CARACTÉRISTIQUES ÉLECTRIQUES (Tj=25°C sauf indication contraire)
| Symbole | Valeur | ||||
| Condition d’essai | MIN | TYPE | MAX | Unité | |
| IGT | VD=12 V, RL=33 Ω | - | 50 | 200 | μA |
| VGT | - | 0.6 | 0.8 | V | |
| VGD | VD=VDRM Tj110℃ | 0.2 | - | - | V |
| IH | IT50mA | - | - | 5 | mA |
| IL | IG=1.2IGT | - | - | 6 | mA |
| dV/dt | VD=2/3×VDRM Tj110℃ RGK=1 kΩ | 20 | - | - | V/ µs |
THERMIQUES RÉSISTANCES
| Symbole | Condition d’essai | Valeur | Unité | |
| TO-251-4R/TO-252-4R | 6.5 | |||
| TO-92 | 10 | |||
| TO-126 | 7 | |||
| jonction à boîtier(CA) | SOT-89-3L | 8.3 | ℃/W | |
| Rth(j-c) | SOT-223-3L | 7.3 | ||

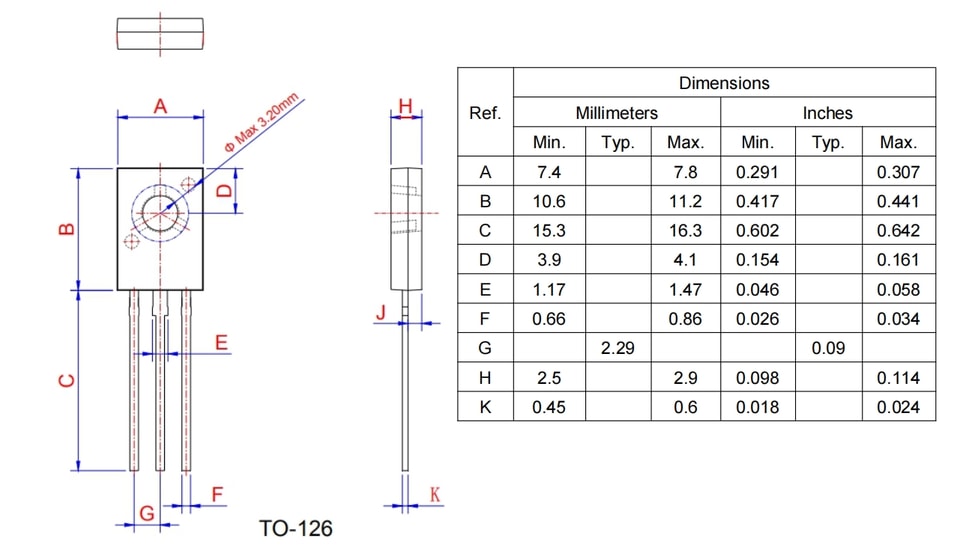

BOÎTIER DONNÉES MÉCANIQUES
.jpg)
.jpg)
.jpg)
