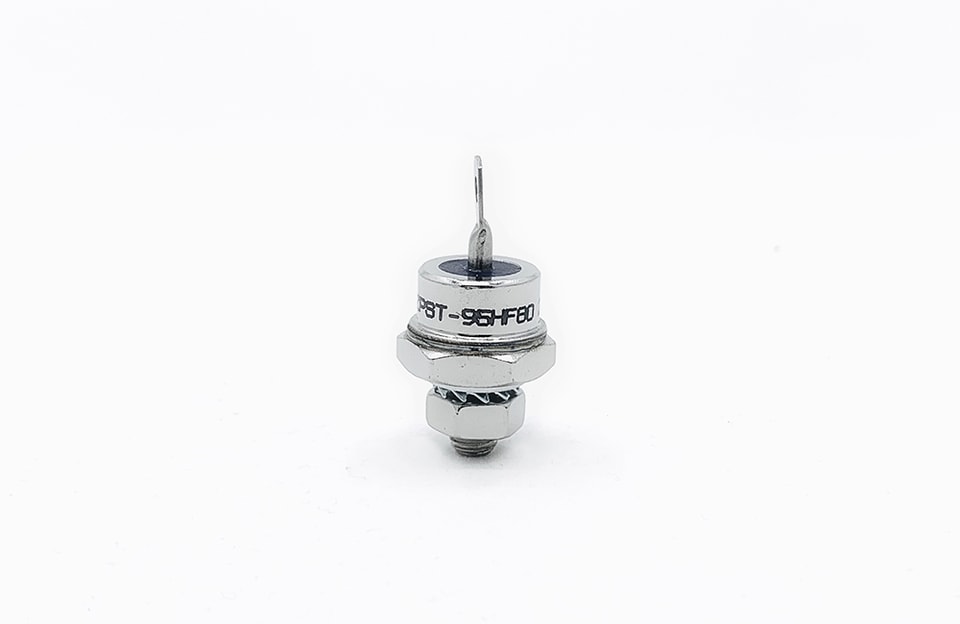

YZPST-95HF80
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Conduction en direct
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Tension inverse de crête répétitive | VRRM | 800 | V | Tj = 150 °C | ||
Tension inverse de crête non répétitive | VRSM | 960 | V | Tj = 150 °C | ||
Courant direct moyen max. | IF(AV) | 95 | A | Sinusoïdal, conduction à 180°, Tc=140 °C | ||
Courant direct efficace max. | IF(RMS) | 149 | A | Valeur nominale | ||
Courant de surcharge direct maximal, crête sur un cycle non répétitive | IFSM | 2000 | A | 10,0 ms (50 Hz), demi-sinusoïde, Tj = 180 °C, VRM = 0,6VRRM | ||
I²t maximal pour fusible | I2t | 20 | kA²s | |||
Chute de tension directe max. | VFM | 1.40 | V | ITM = 267 A ; Tc=25 °C | ||
Tension de seuil | VF0 | 0.73 | V | |||
Résistance de pente | rf | 3.0 | mΩ |
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Température de fonctionnement | Tj | -55 | +180 | °C | ||
Température de stockage | Tstg | -55 | +180 | °C | ||
Charge de récupération inverse | Qrr | - | μC | |||
Résistance thermique - jonction vers boîtier | RQ (j-c) |
-
-
| 0.27 | K/W | ||
Résistance thermique - boîtier vers dissipateur | RQ (c-s) |
-
-
| 0.25 | K/W | ||
Force de montage | P | 3.4 | Nm | ± 10 % | ||
Poids | W | - | - | 16 | g | environ |

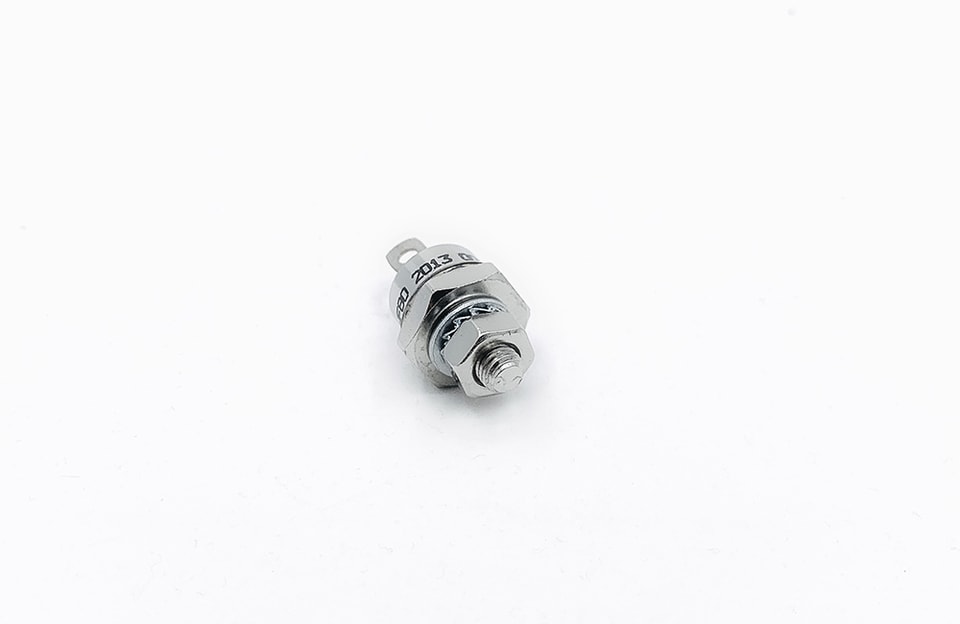

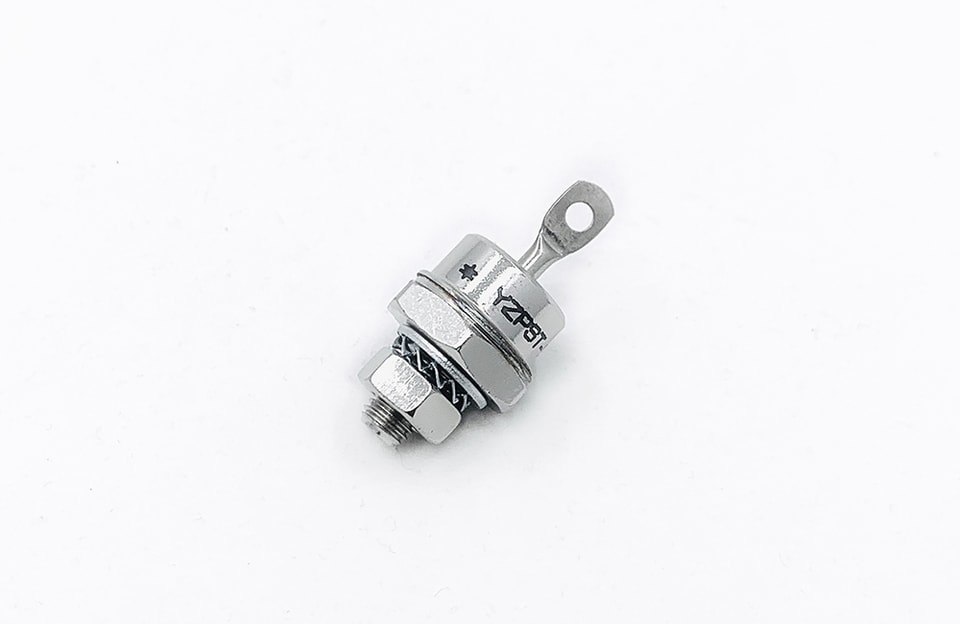

Style de boîtier | DO-5 | Voir le tableau des encombrements |
