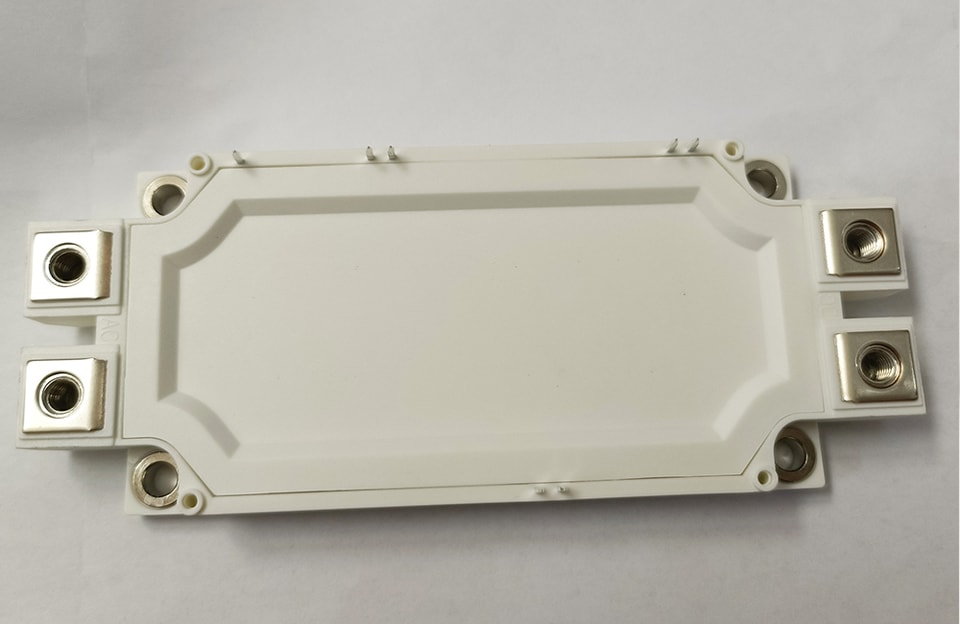

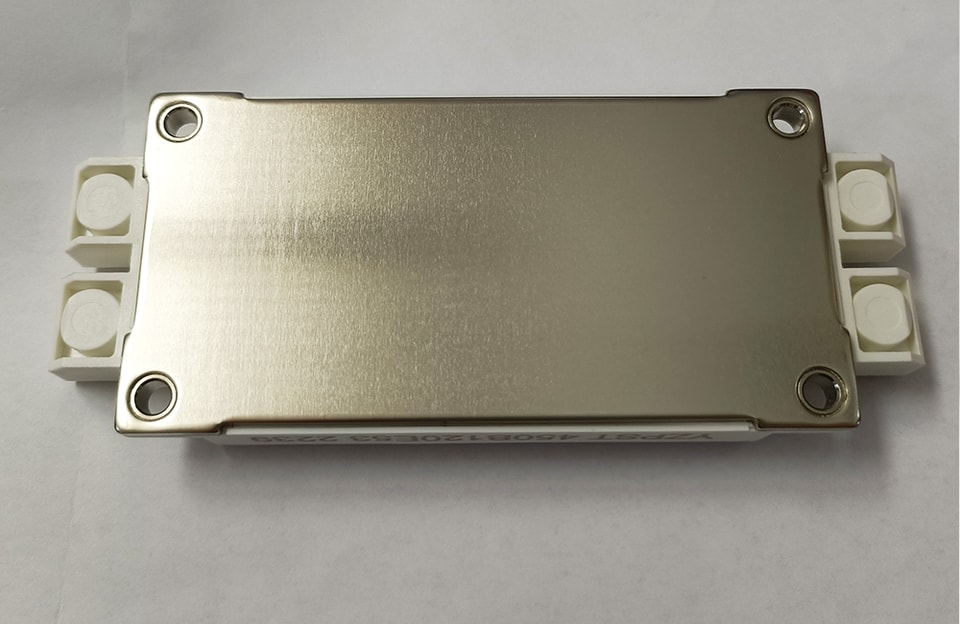

YZPST-450B120E53

✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins

Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.

CENTRE DE DOCUMENTATION

Paramètre	Symbole	Conditions	Valeur			Unité
Paramètre	Symbole	Conditions	MMn.	Typ.	Max.
Tension de seuil grille-émetteur	V_GE(th)	V_GE=V_CE,I_C=3 mm,T_vj=25℃	5.0	6.2	7.0	V
Courant de coupure collecteur-émetteur	I_CES	V_CE=1200 V, V_GE=0V, T_vj=25℃			1.0	mm
Courant de coupure collecteur-émetteur	I_CES	V_CE=1200 V, V_GE=0V, T_vj=125℃			5.0	mm
Collecteur-émetteurTension de saturation	V_CE(sat)	Ic=450 m,V_GE=15V, T_vj=25℃		1.85		V
Collecteur-émetteurTension de saturation	V_CE(sat)	Ic=450 m,V_GE=15V, T_vj=125℃		2.05		V
Capacité d'entrée	C_ies	V_CE=25V,V_GE =0 V, f=1 MHz, T_vj=25℃		31.8		nF
Capacité de sortie	C_oes			2.13		nF
Capacité de transfert inverse	C_res			1.48		nF
Résistance interne de grille	Rgint			0.7		Ω
Temps de retard à l’enclenchement	t_d(on)	I_C=450 m V_CE = 600 VV_GE = ±15 V R_G =3,3Ω T_vj=25℃		320		ns
Temps de montée	t_r			165		ns
Temps de retard à l’extinction	t_d(off)			650		ns
Temps de descente	t_f			124		ns
Dissipation d’énergie à l’enclenchement Temps	E_on			35		mJ
Dissipation d’énergie au déclenchement Temps	E_off			42		mJ
Temps de retard à l’enclenchement	t_d(on)	I_C=450 m V_CE= 600VV_GE= ±15 V R_G=3,3Ω T_vj=125℃		350		ns
Temps de montée	t_r			193		ns
Temps de retard à l’extinction	t_d(off)			720		ns
Temps de descente	t_f			156		ns
Dissipation d’énergie à l’enclenchement Temps	E_on			55		mJ
Dissipation d’énergie au déclenchement Temps	E_off			64		mJ
Données SC	I_sc	T_p≤10 μs, V_GE=15 V,Tv_j=150℃,V_cc=600 V, V_CEM≤1200 V		2100		m
