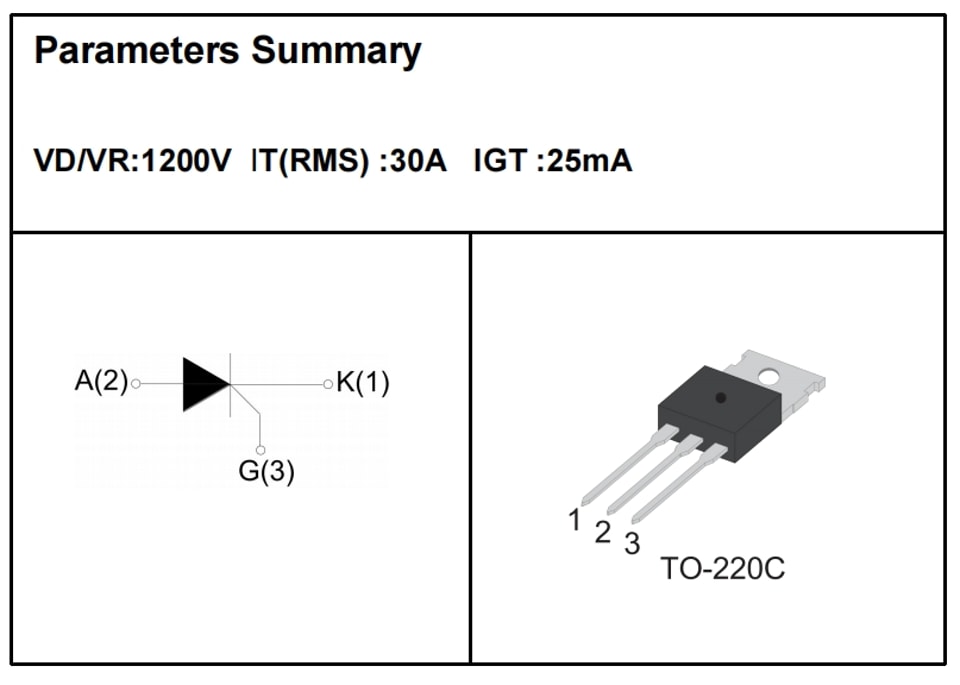

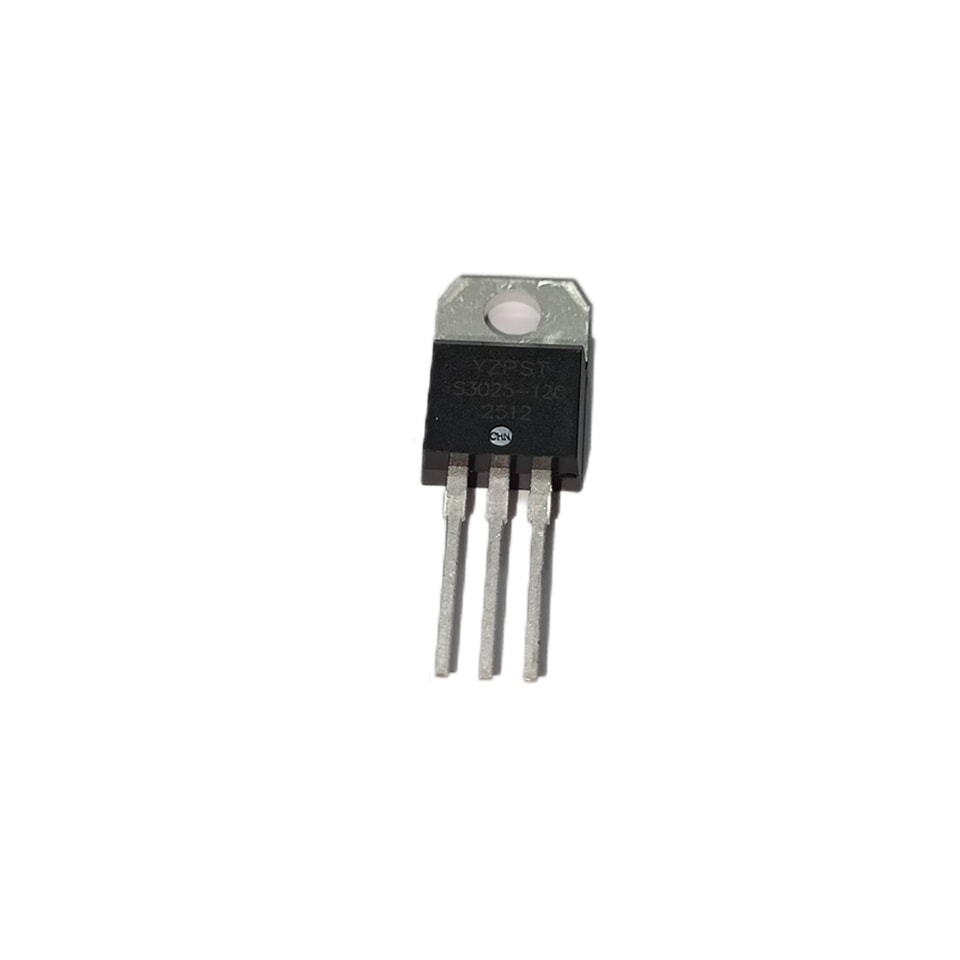

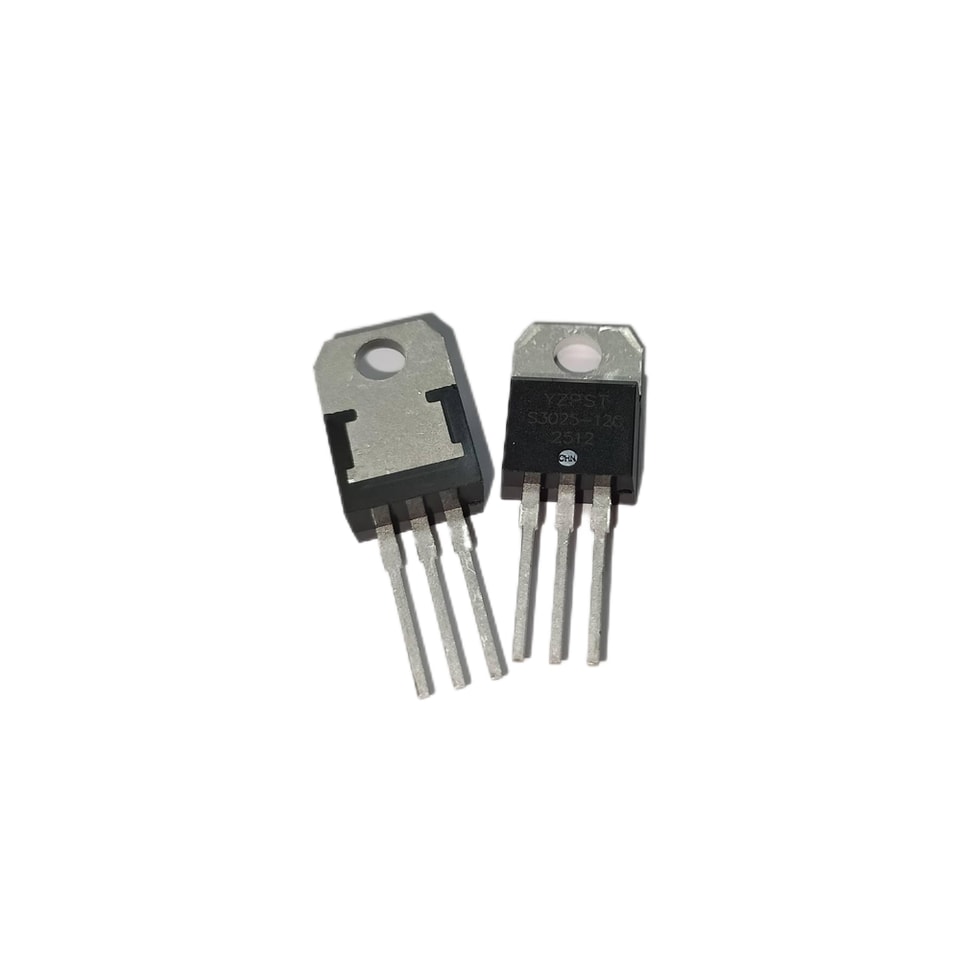

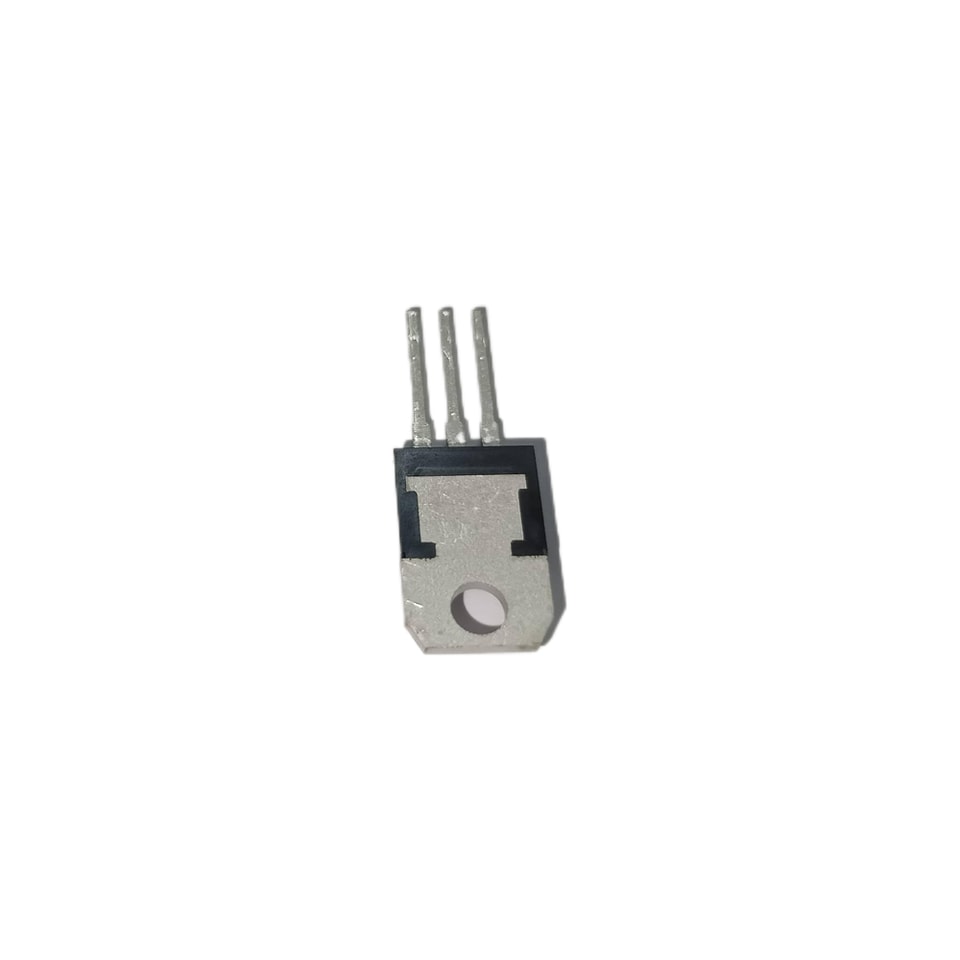

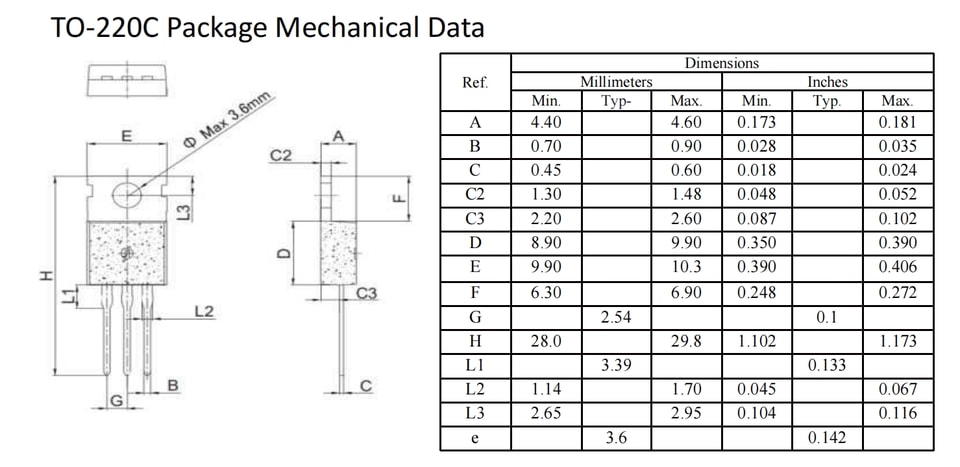

YZPST-S3025-12C

MAXIMALES ABSOLUES VALEURS

Paramètre

Symbole

Valeur

Unité

de stockage jonction  température plage

Tstg

-40 ~ 150

℃

En fonctionnement jonction température plage

Tj

-40~ 125

℃

Tension de blocage répétitive de crête à l’état bloqué(T =25℃)

VDRM

1200

V

Tension inverse de crête répétitive (T =25℃)

VRRM

1200

V

Tension de crête à l'état bloqué de surtension non répétitiveage

VDSM

VDRM +100

V

Non répétitive crête inverse tension

VRSM

VRRM +100

V

Courant efficace à l’état passant

IT(RMS)

30

A

Courant de crête de surtension non répétitif à l’état passant

(angle de conduction 180° , F=50 Hz)

ITSM

300

A

Courant moyen à l’état passant (180° ° d’angle de conduction)

IT(AV)

19

A

I2Valeur t pour le fusible (tp= 10 ms)

I2t

450

A2 S

Critique du taux de de montée de on-État courant

(I =2×IGT, tr ≤ 100 ns)

dI/dt

50

A/μS

Crête de grille courant

IGM

4

A

Dissipation de puissance moyenne de grille

PG(AV)

1

W

Résistances thermiques

Symbole

Paramètre

Valeur

Unité

Rth(j-c)

Jonction-boîtier

0.80

℃/W

Rth(j-a)

jonction à l'air ambiant

60

CARACTÉRISTIQUES ÉLECTRIQUES (T=25℃ sauf indication contraire)

Symbole

Condition d’essai

Valeur

Unité

IGT

VD = 12V

MAX.

25

mA

VGT

MAX.

1.3

V

VGD

VD=VDRM Tj=125℃

MIN.

0.2

V

IL

IG= 1.2IGT

MAX.

180

mA

IH

IT=500mA

MAX.

120

mA

dV/dt

VD=2/3VDRM Grille Ouvert  Tj=125℃

MIN.

500

V/μs
