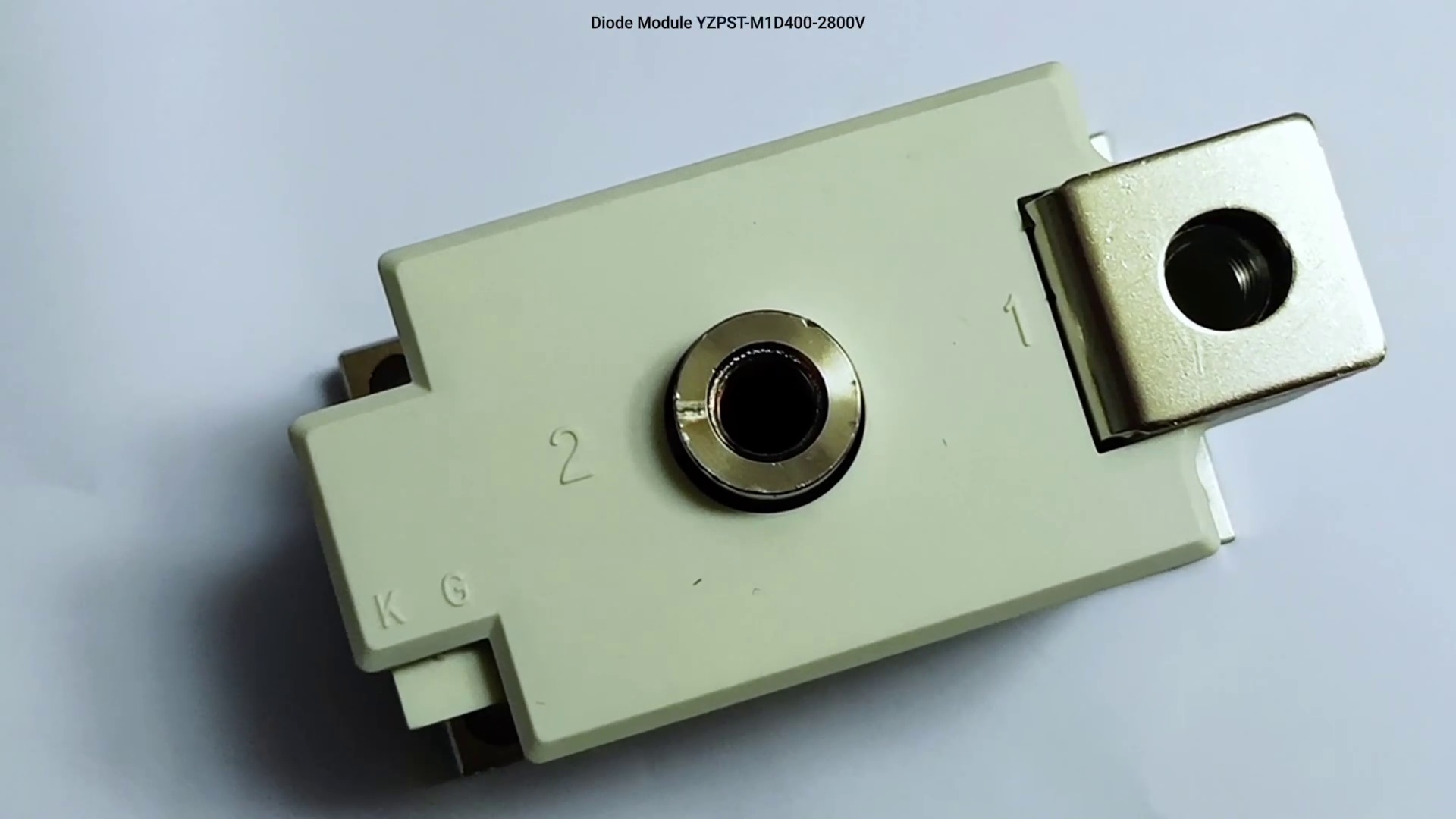

YZPST-M1D400-2800V
Diode redresseuse Modules
YZPST-M1D400-2800V
Caractéristiques
· Transfert de chaleur à travers une plaque de base métallique isolée en céramique d'oxyde d'aluminium
· Jonctions soudées dures pour une fiabilité élevée
· Reconnu par UL
Applications typiques
· Redresseur pour applications d'entraînement
· Redresseurs pour UBS
· Chargeurs de batterie
Diode redresseuse Modules
YZPST-M1D400-2800V
Caractéristiques
· Transfert de chaleur à travers la plaque de base métallique isolée en céramique d'oxyde d'aluminium
· Joints brasés durs pour une fiabilité élevée
· Reconnu par UL
Applications typiques
· Redresseur pour applications d'entraînement
· Redresseurs pour UBS
· Chargeurs de batterie
BLOCAGE
|
Symbole |
État |
Évaluations |
Unité |
|
VRRM VRSM |
Tj= Tj Max. |
2800 2900 |
V |
|
IRRM |
AtVRRM ,Monophasé ,demi-onde ,Tj= Tj Max. |
40 |
mA |
|
VISOL |
50Hz, 1min, 1s |
3000/3600 |
V |
CONDUITE
|
Symbole |
État |
Évaluations |
Unité |
|
SI(AV) |
TC=97°C; 180° sinus |
400 |
A |
|
SI(RMS) |
TC=85°C; 180° sinus |
628 |
A |
|
IFSM |
Tj= Tj Max.; t = 10 ms (50 Hz); sine |
8.0 |
KA |
|
I2t |
Tj= Tj Max.; t = 10 ms (50 Hz); sine |
320 |
kA2S |
|
VF(TO) |
(I > π x SI(AV)),Tj= Tj Max. |
0.80 |
V |
|
rF |
(I > π x SI(AV)),Tj= Tj Max. |
0.800 |
mΩ |
|
VFM |
Courant d'état actif 1570A ,Tj=25°C |
2.4 |
V |
Caractéristiques électriques
| Symbole | État | Évaluations | Unité |
| R th (j-c) | Per Module | 0.034 | K/W |
| R th (c-h) | Per Module | 0.01 | K/W |
| T j | -40 ~ + 150 | °C | |
| T stg | -40 ~ + 150 | °C | |
| M | couple de serrage de montage | 6 | Nm |
| couple de serrage terminal | 12 | Nm | |
| W | - | g |

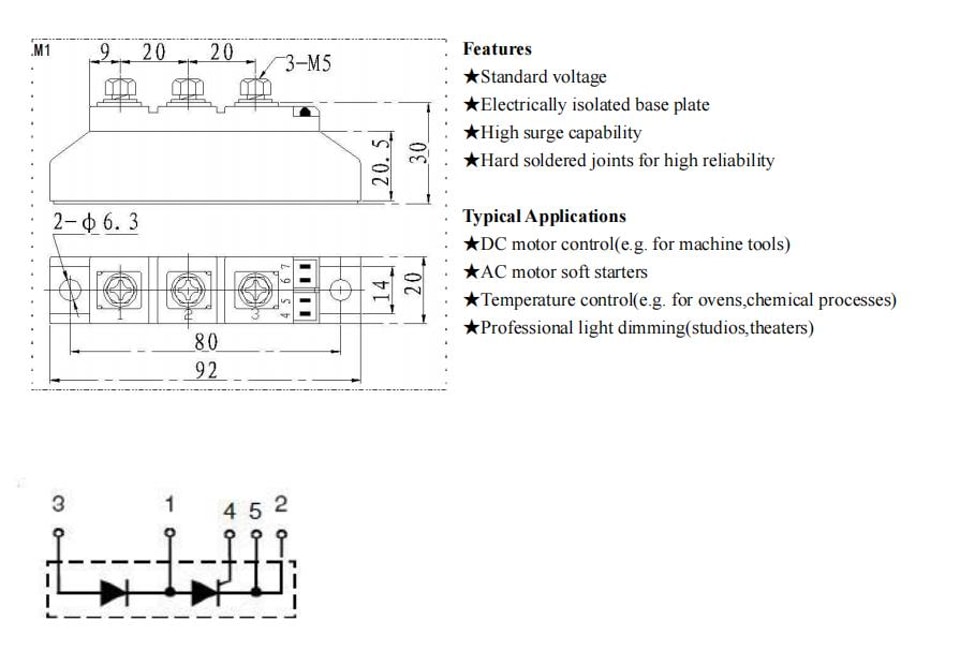

Outline Drawing
