YZPST-230B170F62
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

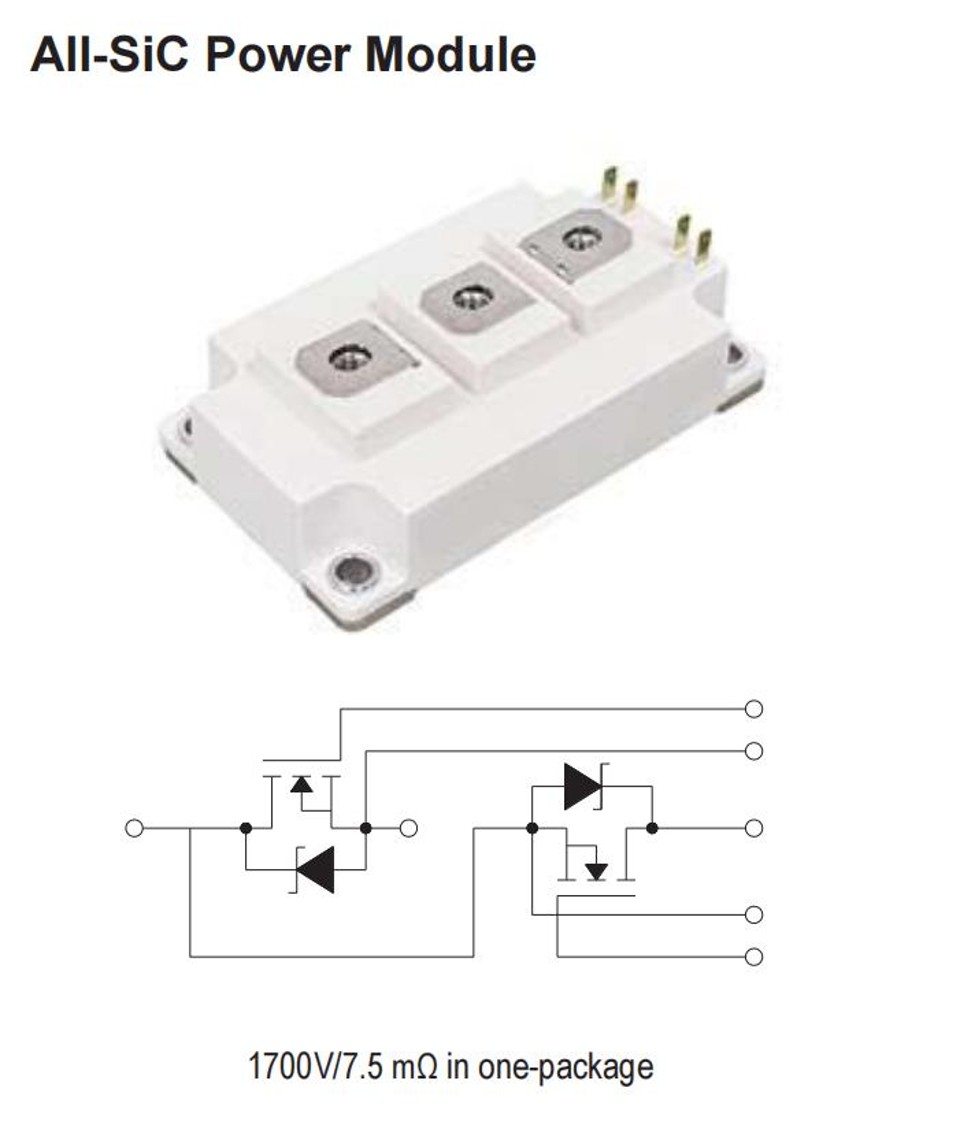

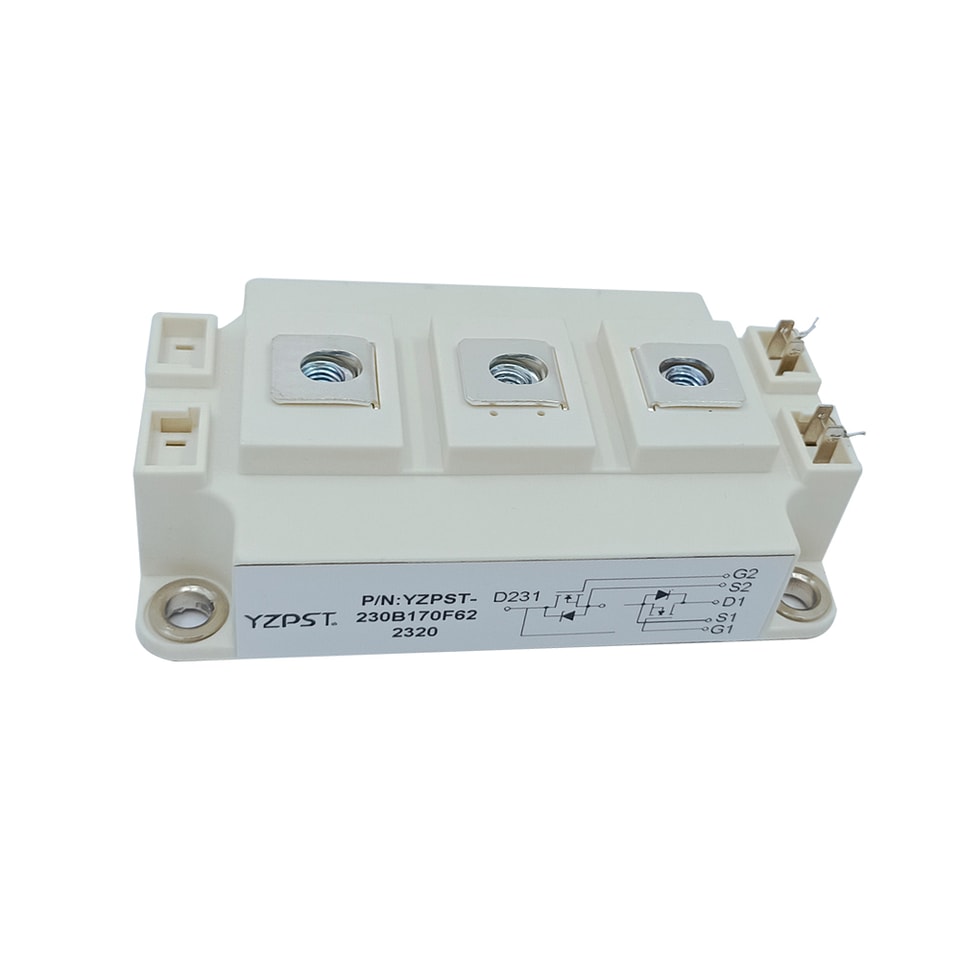

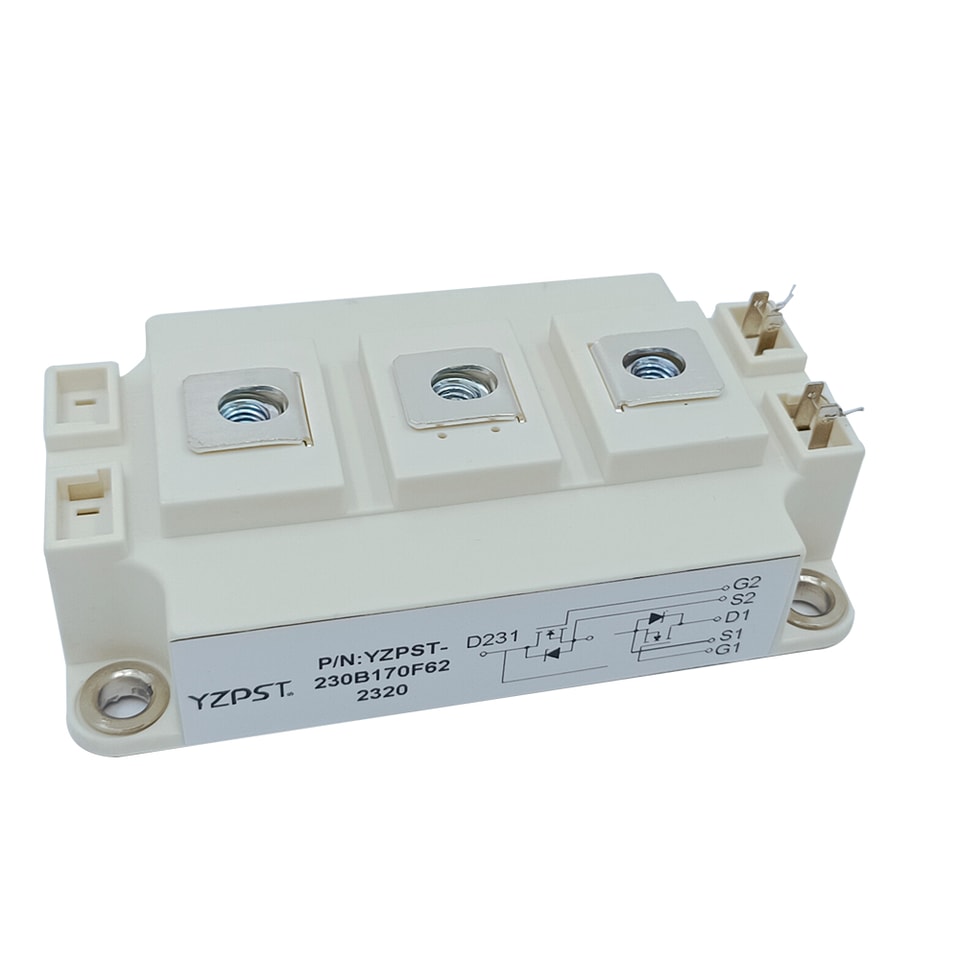

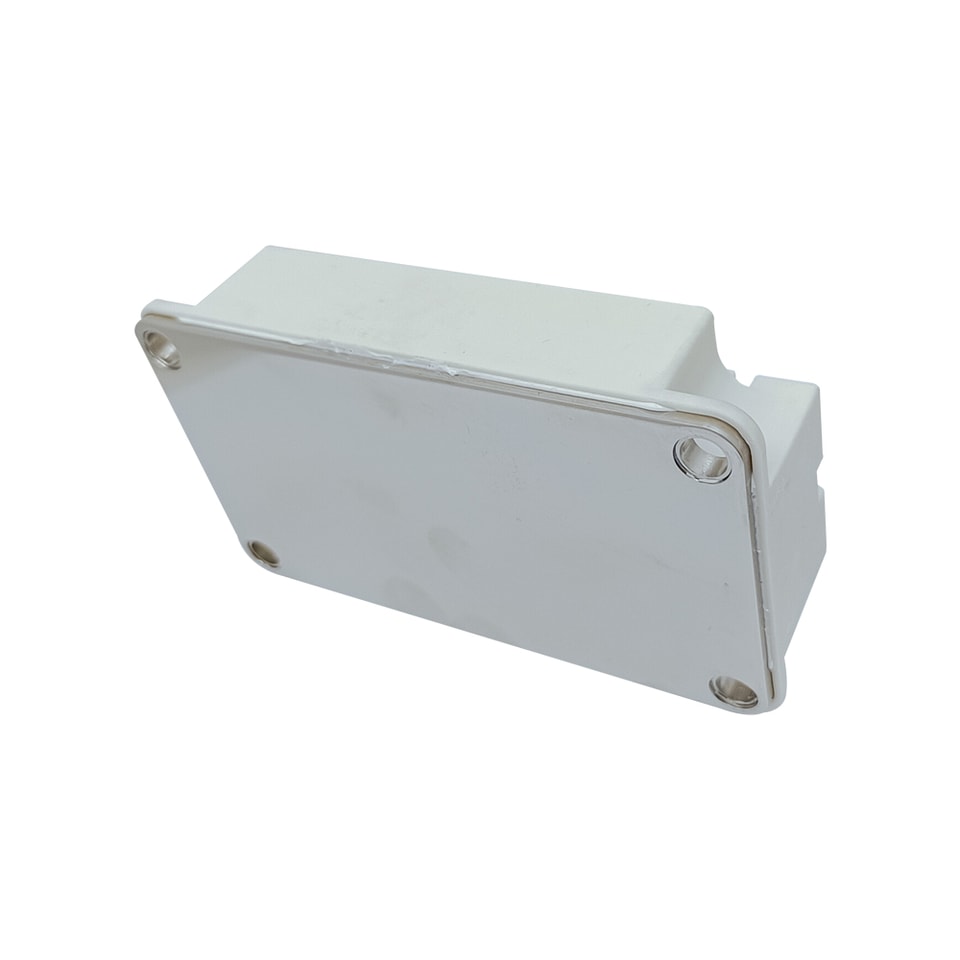

Module de puissance tout SiC P/N : YZPST-230B170F62
VDS=1700 V RDS(on)=7,5 mΩ
Applications
Chauffage par induction
Onduleurs solaires et éoliens
Convertisseurs DC/AC
Caractéristiques
Pertes ultra-faibles
Fonctionnement à haute fréquence
Courant de récupération inverse nul de la diode
Courant de queue à l’extinction nul du MOSFET
Fonctionnement normalement bloqué, dispositif à sécurité intégrée
Facilité de mise en parallèle
Caractéristiques maximales absolues (TC =25℃ sauf indication contraire)
| Paramètre | ||||
| Symbole | Conditions | Valeur | Unité | |
| Tension drain-source | VDSmax | 1700 | V | |
| VGS=20 V, Tc=25 ℃ | 230 | |||
| Courant collecteur continu | ID | VGS=20 V, Tc=100 ℃ | 200 | A |
| Tension grille-source | VGSmax | Valeurs maximales absolues | -10 V/+25 V | V |
| Tension grille-source | VGSop | Valeurs de fonctionnement recommandées | -5 V/+20 V | V |
| Température de jonction et de stockage en fonctionnement | TJ TSTG | -40~+155 | ℃ |
Électriques Caractéristiques (TC =25℃ sauf indication contraire)
| Paramètre | Valeur | Unité | ||||
| Symbole | Conditions | Min. | Typ. | Max. | ||
| Tension de seuil de grille | VGSth | ID =108 mA | 2 | 2.6 | 4 | V |
| Courant de drain à tension de grille nulle | IDSS | VDS=1700 V, VGS=0 V | 6 | 600 | uA | |
| Courant de fuite grille-source | IGSS | VGS=20 V | 1500 | nA | ||
| VGS=20 V, IDS=230 A | 7.5 | 11.7 | ma | |||
| Résistance à l’état passant | RDS(on) | VGS=20 V, IDS=230 A, Tvj=150 ℃ | 15 | ma | ||
| Capacité d’entrée | Ciss | 21.3 | nF | |||
| Capacité de sortie | Coss | VGS=0 V, VDS=1000 V, VAC=25 mV f=1 MHz | 0.99 | nF | ||
| Capacité de transfert inverse | Crss | 0.04 | nF | |||
| Charge grille-source | QGS | 324 | nC | |||
| Charge grille-drain | QGD | VDS=1200 V, VGS = +20 V/-5 V | 150 | nC | ||
| Charge totale de grille | QG | ID = 300 A | 1158 | nC | ||
| Temps de retard à l’enclenchement | td(on) | 27 | ns | |||
| ID = 180 A | ||||||
| Temps de montée | tr | VDS = 1200 V | 32 | ns | ||
| Temps de retard à l’extinction | td(off) | VGS = +20 V/-5 V | 36 | ns | ||
| Temps de descente | tf | RG = 2,5 a | 10 | ns | ||
| Dissipation d’énergie pendant le temps d’allumage | ID = 180 A | |||||
| Eon | VDS = 1200 V | 1.2 | mJ | |||
| VGS = +20 V/-5 V | ||||||
| RG = 2,5 a | ||||||
| Dissipation d’énergie pendant le temps d’extinction | Eoff | L = 200 µH | 2 | mJ | ||
| IF = 300 A | 1.6 | 1.9 | V | |||
| Tension directe de la diode | VSD | IF = 300 A, Tvj = 150 ℃ | 2.2 | 2.8 | V | |
Caractéristiques du modulecs (TC =25℃ sauf indication contraire)
| Paramètre | Valeur | |||||
| Symbole | Conditions | Min. | Typ. | Max. | Unité | |
| Tension d’isolement du boîtier | Visol | t = 1 min, f = 50 Hz | 2500 | V | ||
| Température maximale de jonction | Tjmax | 175 | ℃ | |||
| Température de jonction en fonctionnement | Tvj op | -40 | 150 | ℃ | ||
| Température de stockage | Tstg | -40 | 125 | ℃ | ||
| Couple des bornes du module | Mt | Recommandé (M6) | 3 | 6 | ||
| Couple de serrage du module sur le dissipateur | Ms | Recommandé (M6) | 3 | 6 | N·m | |
| Poids du module | G | 300 | g | |||

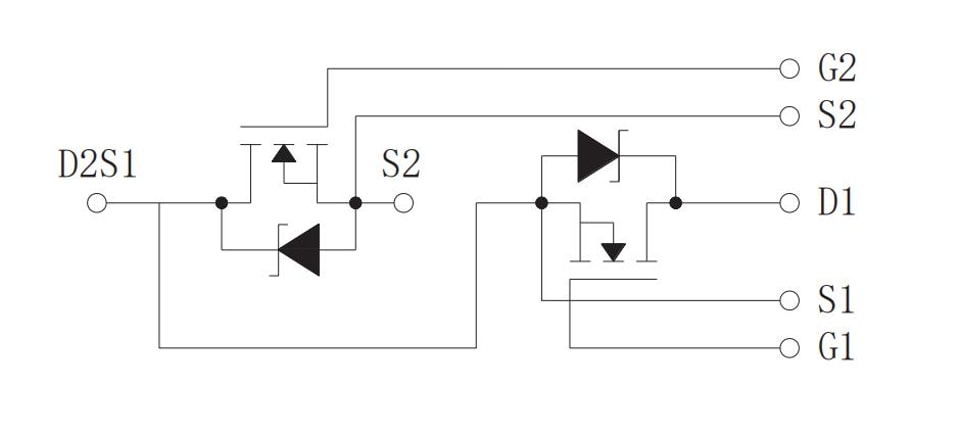

Circuit Schéma

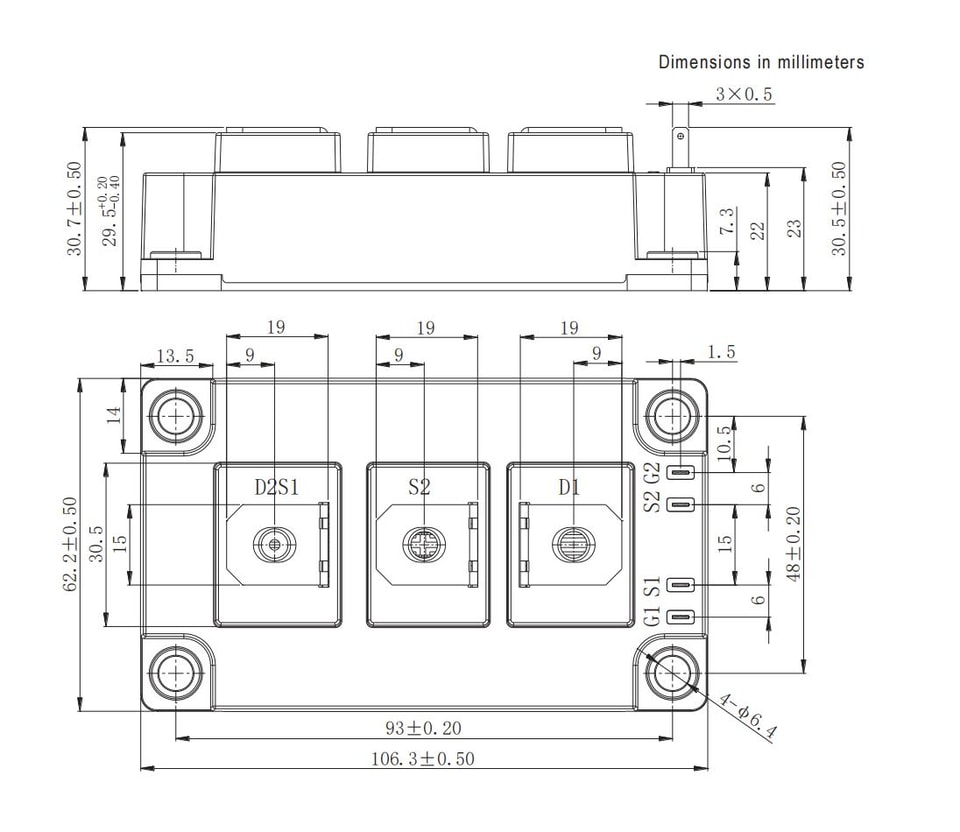

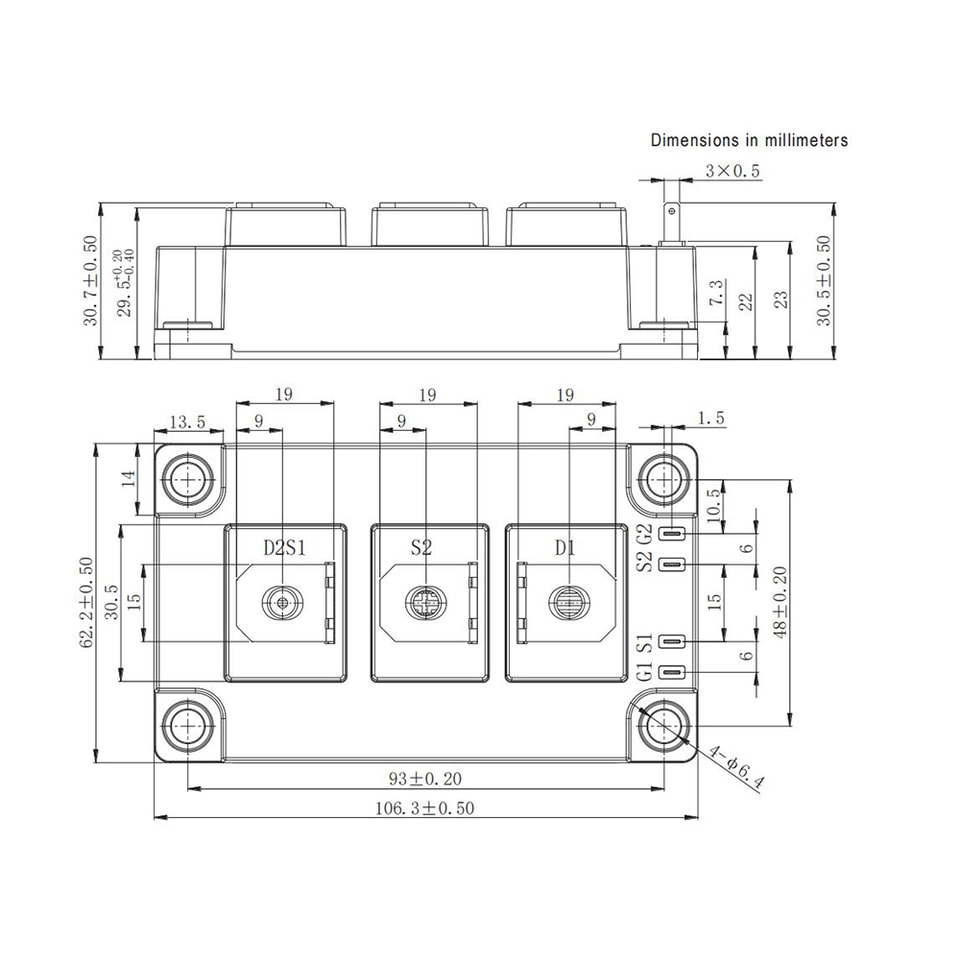

Dimensions du boîtier
