YZPST-S9013
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

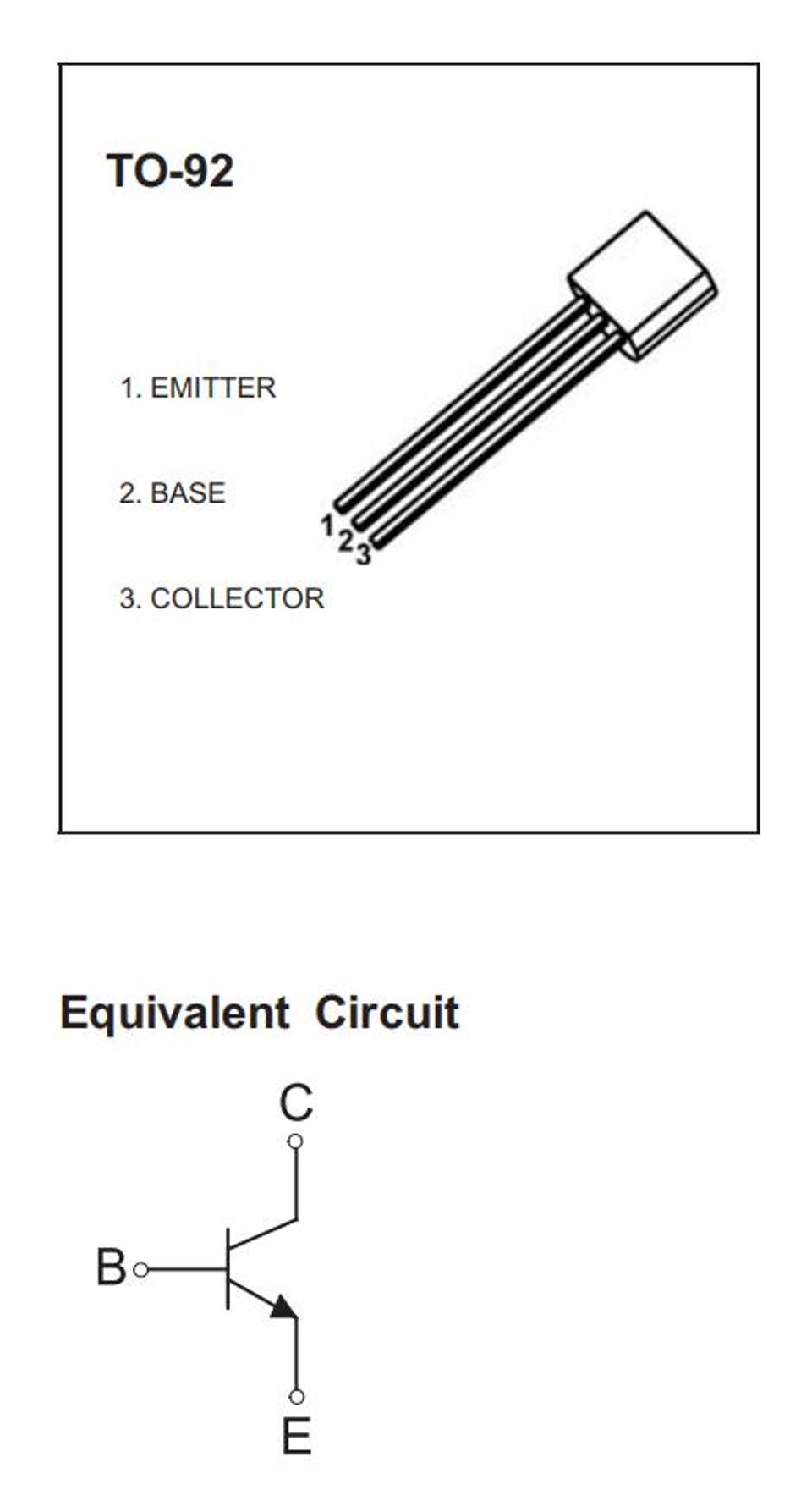

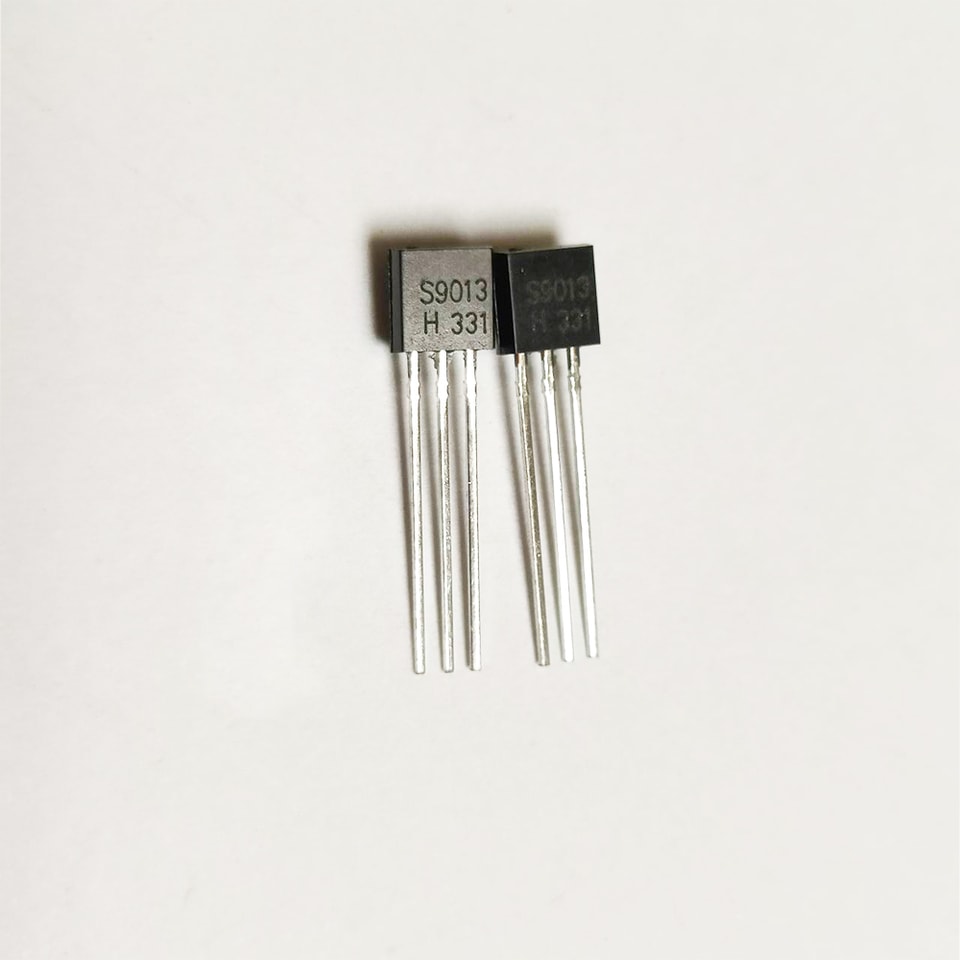

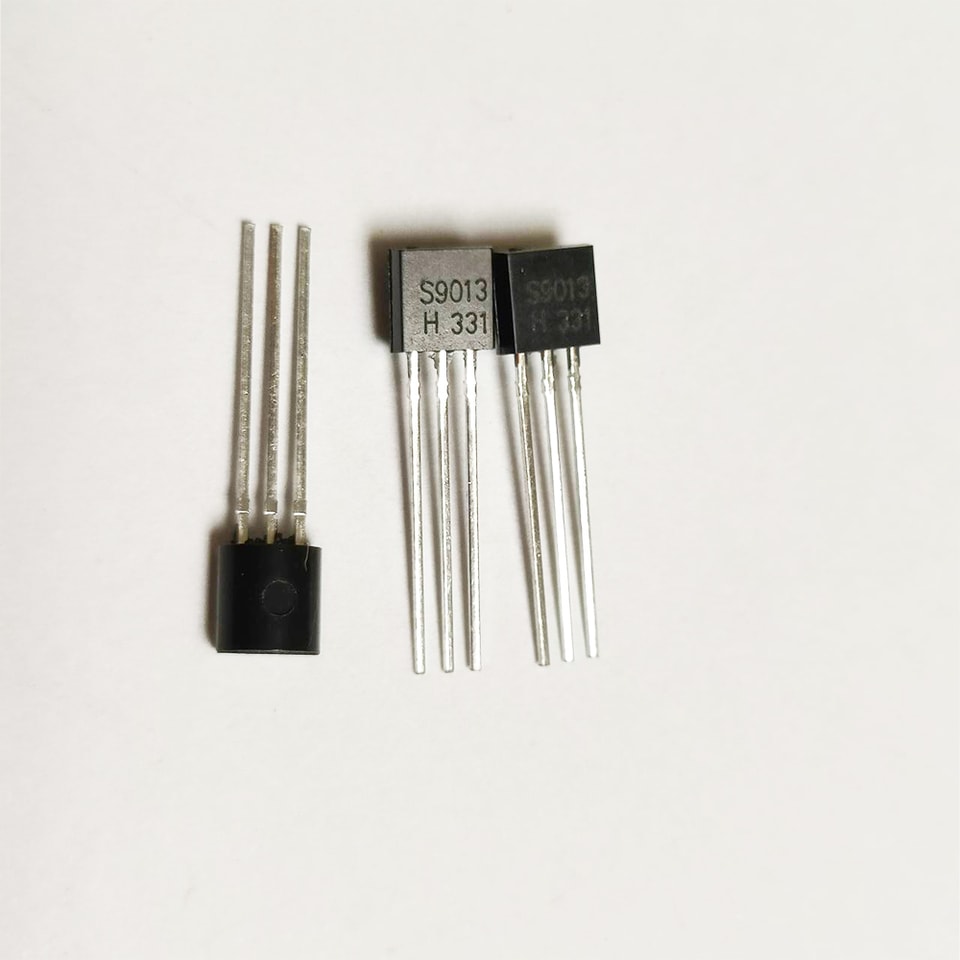

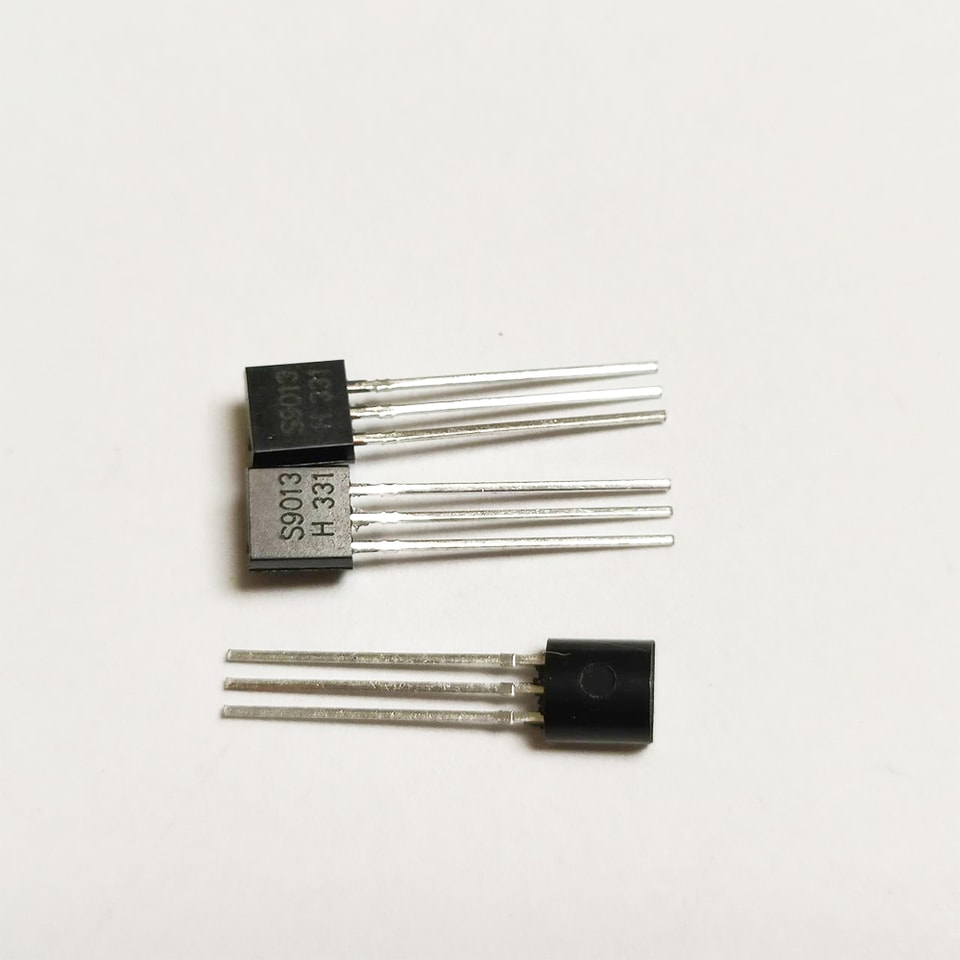

Transistors encapsulés en plastique TO-92
YZPST-S9013 TRANSISTOR (NPN)
CARACTÉRISTIQUES
Complémentaire au S9012
Excellente linéarité du hFE
INFORMATIONS DE COMMANDE
PartNombre | Package | PackingMéthode | PackQuantité |
S9013 | TO-92 | Vrac | 1000 pièces/sac |
S9013-tA | TO-92 | Ruban | 2000 pièces/boîte |
CARACTÉRISTIQUES MAXIMALES (Ta=25℃ sauf indication contraire)
SymboI | Paramètre | Valeur | UUnité |
VCB0 | Tension collecteur-base | 40 | V |
VCE0 | Tension collecteur-émetteur | 25 | V |
VEB0 | Tension émetteur-base | 5 | V |
1C | Courant collecteur continu | 0.5 | A |
PD | Dissipation de puissance du collecteur | 625 | mW |
R9 JA | Résistance thermique jonction-ambiant | 200 | ℃ / W |
TJ,Tstg | Température de jonction | -55 ~＋150 | ℃ |
Ta=25 ℃ sauf indication indiquée
Paramètre | Symbole | Conditions d’essai | Min | Typ | Max | Unité |
Collecteur-base | V(BR)CBO | IC= 100μA , IE=0 | 40 |
|
| V |
claquage | ||||||
tension | ||||||
Collecteur-émetteur | V(BR)CEO | IC= 1mA , IB=0 | 25 |
|
| V |
claquage | ||||||
tension | ||||||
Émetteur-base | V(BR)EBO | IE= 100μA , IC=0 | 5 |
|
| V |
claquage | ||||||
tension | ||||||
Collecteur coupé | ICBO | VCB= 40V , IE=0 |
|
| 0.1 | uA |
courant | ||||||
Collecteur coupé | ICEO | VCE=20V , IE=0 |
|
| 0.1 | uA |
courant | ||||||
Émetteur | IEBO | VEB= 5V, IC=0 |
|
| 0.1 | uA |
coupé | ||||||
courant | ||||||
| hFE(1) | VCE=1V, IC=50mA | 64 |
| 400 |
|
CC | ||||||
courant | ||||||
gain | hFE(2) | VCE=1V, IC= 500mA | 40 |
|
|
|
Collecteur-émetteur | VCE(sat) | IC= 500mA, IB= 50mA |
|
| 0.6 | V |
saturation | ||||||
tension | ||||||
Base-émetteur | VBE(sat) | IC= 500mA, IB= 50mA |
|
| 1.2 | V |
tension | ||||||
|
|
|
|
|
|
|
Transition | fT | VCE=6V,IC=20mA,f=30MHz | 150 | MHz | ||
fréquence |
|
|
|
CLASS1F1CAT10N0FhFE(1)
Rank | D | E | F | G | H | I | J |
Range | 64-91 | 78- 112 | 96- 135 | 112- 166 | 144-202 | 190-300 | 300-400 |

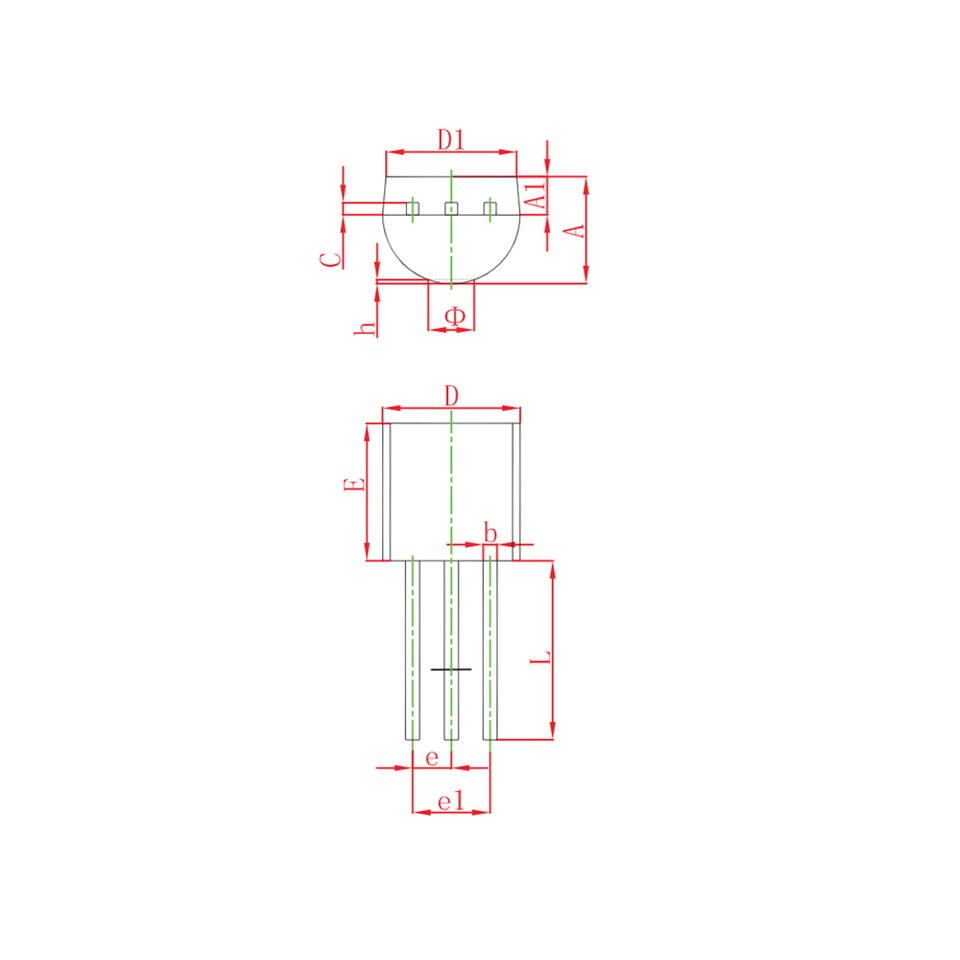

Dimensions hors tout
Symbole | Dimensions | Dimensions | ||
po | po | |||
Millimètres | Pouces | |||
Min | Max | Min | Max | |
A | 3.3 | 3.7 | 0.13 | 0.146 |
A1 | 1.1 | 1.4 | 0.043 | 0.055 |
b | 0.38 | 0.55 | 0.015 | 0.022 |
c | 0.36 | 0.51 | 0.014 | 0.02 |
D | 4.3 | 4.7 | 0.169 | 0.185 |
D1 | 3.43 |
| 0.135 |
|
E | 4.3 | 4.7 | 0.169 | 0.185 |
e | 1.270 TYP | 0.050 TYP | ||
1 | 2.44 | 2.64 | 0.096 | 0.104 |
L | 14.1 | 14.5 | 0.555 | 0.571 |
o |
| 1.6 |
| 0.063 |
h | 0 | 0.38 | 0 | 0.015 |
Pour plus d’informations sur YZPST-S9013veuillez télécharger le fichier PDF ci-dessus nommé « YZPST-S9013 TO92"
