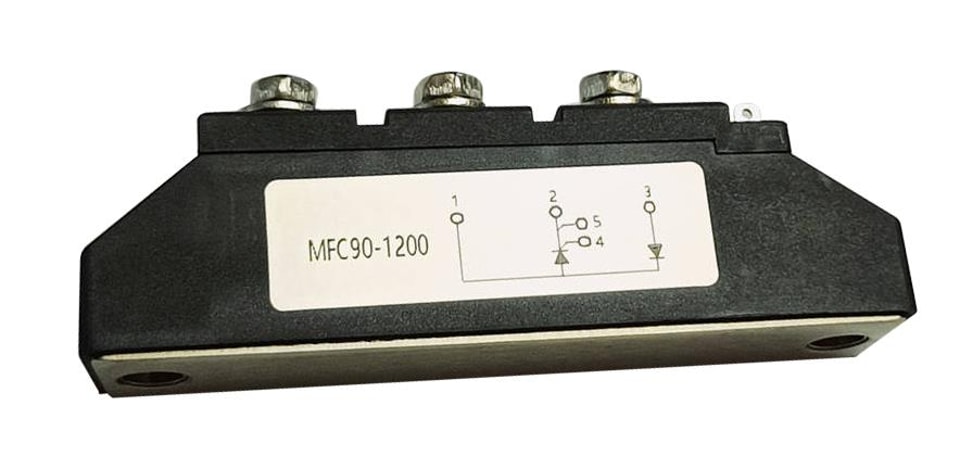

module de diode YZPST-MFC90-1200
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
YZPST-MFC90-1200
Module diode MFC90-1200 à tension nominale standard 1200 V
Caractéristiques
Tension nominale standard
Plaque de base électriquement isolée
Forte capacité de surcharge
Joints brasés pour une fiabilité élevée
Applications typiques
Commande de moteur CC (p. ex. pour machines-outils)
Démarreurs progressifs pour moteurs CA
Régulation de température (p. ex. pour fours, procédés chimiques)
Variation professionnelle de l’éclairage (studios, théâtres)
Caractéristiques maximales
Symbole | Condition | Valeurs | Unité |
IT (AV) | Monophasé, demi-onde, 180° conduction， Tc : 85 °C | 90 | A |
ITSM | Tj = 25 °C / Tj = 125 °C | 2000/1750 | A |
I2t | Tj = 25 °C / Tj = 125 °C | 20000/15000 | A2 S |
(Di/DT)cr | Tj=125℃ | 100 | A/µs |
Viso | C.A. 1 min | 2500 | V |
Tj |
| -40~+125 | ℃ |
Tstg |
| -40~+125 | ℃ |
W |
| 100 | g |
Caractéristiques électriquesCaractéristiques
Symbole | Condition | Valeurs | Unité |
VDRM/VRRM |
| 1200/1200 | V |
IDRM | À VDRM, monophasé, demi-onde, Tj = 125 °C | 20 | mA |
IRRM | À VDRM, monophasé, demi-onde, Tj = 125 °C | 20 | mA |
VTM | Courant à l’état passant 300 A, Tj = 25 °C | 1.75 | V |
IGT/VGT | Tj = 25 °C, IT = 1 A, VD = 6 V | 150/2,5 | mA/V |
VGD | Tj = 125 °C, VD = 1/2 VDRM | 0.25 | V |
DV/DT | Tj = 125 °C, VD = 2/3 VDRM, | 500 | V/µs |
IH | Tj=25℃ | 200 (max) | mA |
IL | Tj=25℃ | 400 (max) | mA |
Rth(j-c) | Par module, sin180 | 0.15 | ℃/W |
Plan du boîtier Et dimensions
.jpg)
