Réf. : série YZPST-BT139 triac 16 A

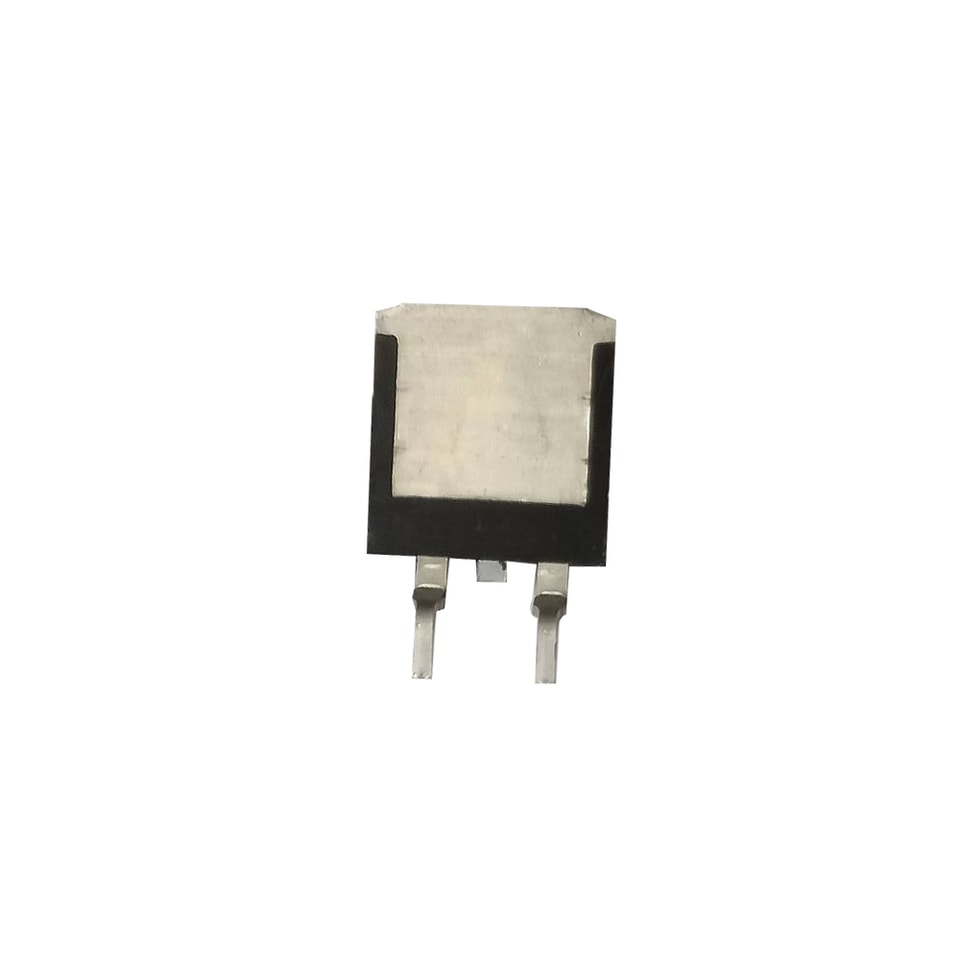

BT139B-800D Triac 16 A à passivation par verre TO-263
Description :
Forte densité de courant grâce à la technologie mesa ; passivation par verre.
Applications
Les triacs de la série BT139 conviennent à la commutation CA à usage général.
Ils peuvent être utilisés comme fonction MARCHE/ARRÊT dans des applications telles
que les relais statiques, la régulation du chauffage, les circuits de démarrage des moteurs à induction...
ou pour un fonctionnement en contrôle de phase dans les variateurs d’éclairage et les régulateurs de vitesse des moteurs.
Caractéristiques :
Tension de blocage jusqu’à 600 et 800 V
Courant efficace à l’état passant jusqu’à 16 A
Courant de pointe non répétitif à l’état passant jusqu’à 140 A
Caractéristiques maximales absolues
| Symbole | Paramètre | Conditions | Valeur | Unité |
| VDRM | Tension de blocage répétitive de crête à l’état bloqué | TJ=25℃ | 600 et 800 | V |
| VRRM | Crête répétitive Tenue en tension inversede 25 | TJ=25 ℃ | 600 & 800 | V |
| IT(RMS) | Courant efficace en conduction (plein sinusoïde complète) | Tc=99 ℃ | 16 | A |
| Crête de surtension non répétitive du courant en conduction courant (cycle complet, Tj=25 | tp=20 ms | 140 | A | |
| ITSM | A | |||
| I2t | I2Valeur t pour le fusible | tp=10 ms | 98 | A2S |
| IGM | Crête de grille courant | 2 | A | |
| PG(AV) | Dissipation moyenne de puissance de grillesipation | tp=20 µs, TJ=125 ℃ | 0.5 | W |
| PGM | Puissance de crête de gâchette totale de puissance | tp=10 ms, TJ=125 ℃ | 5 | W |
| TSTG | Température de stockage | -40 150 | ℃ | |
| TJ | Température de jonction | -40 125 | ℃ |
Caractéristiques électriques
| Symbole | Paramètre | Valeur numérique | Unité | |
| VTM IT=15 A, tp=380 µs | TJ=25 ℃ | 1.65 | V | |
| IDRM VD=VDRM, VR=VRRM | TJ=25 ℃ | 5 | µA | |
| IRRM VD=VDRM, VR=VRRM | TJ=125 ℃ | 1 | mA |
Dimensions hors tout du boîtier
TO-263：
