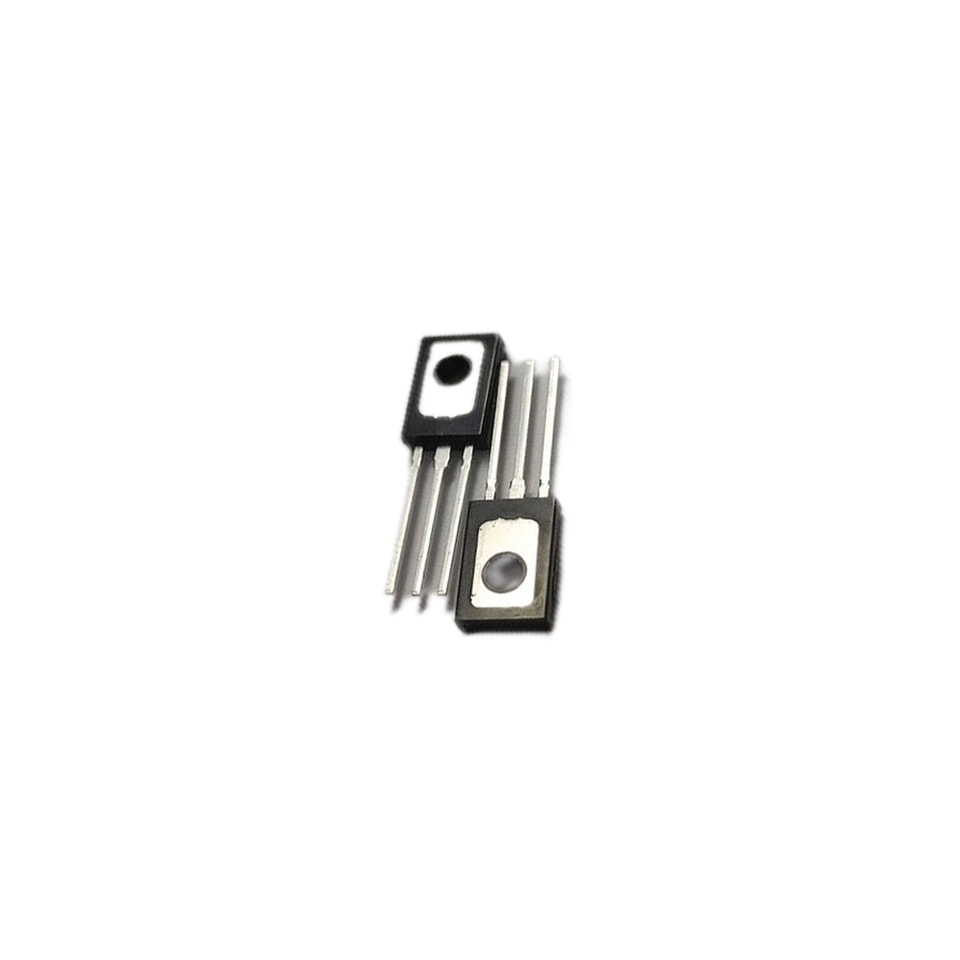

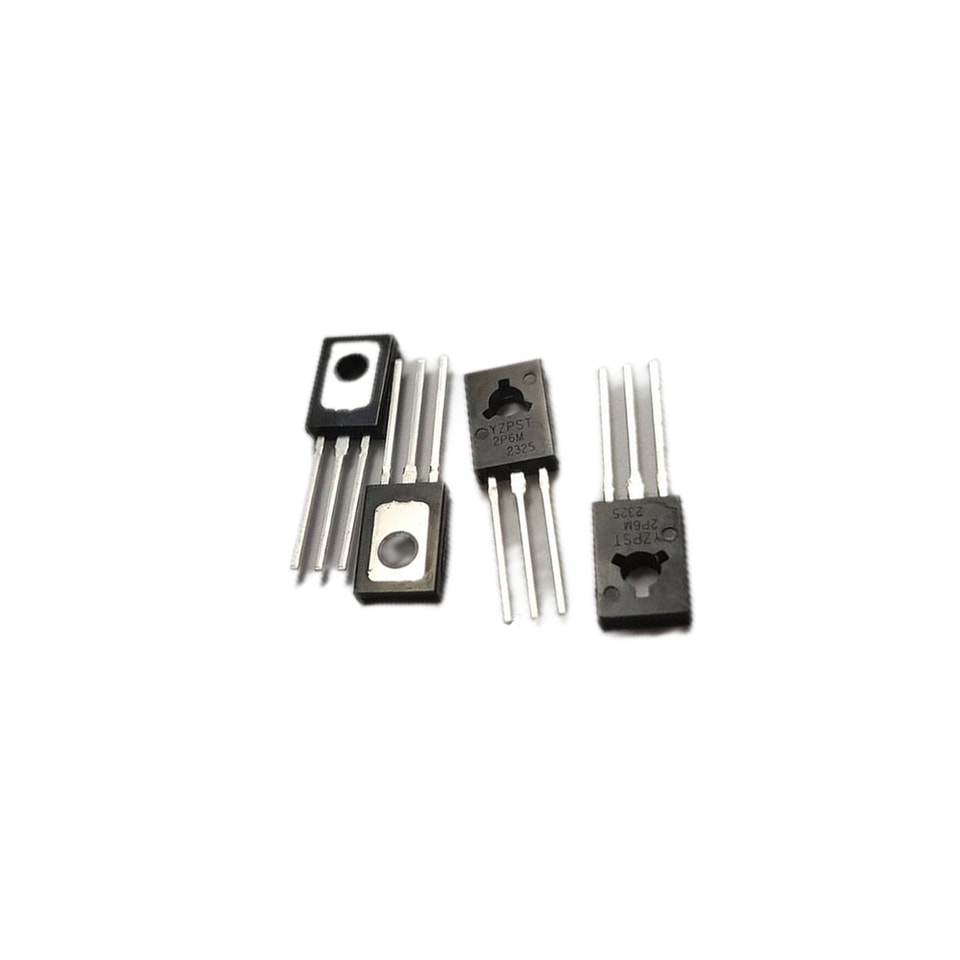

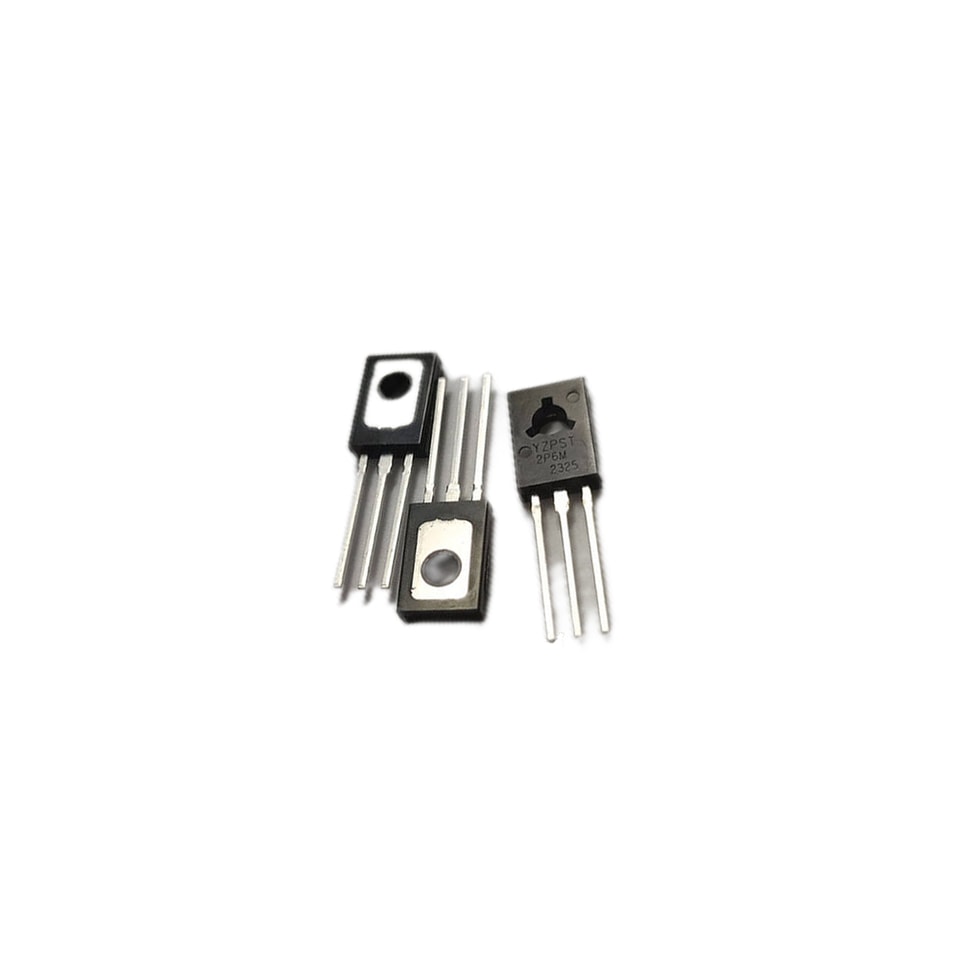

SCR 2P4M 2 A 600 V en boîtier TO-126 à fort dv/dt
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

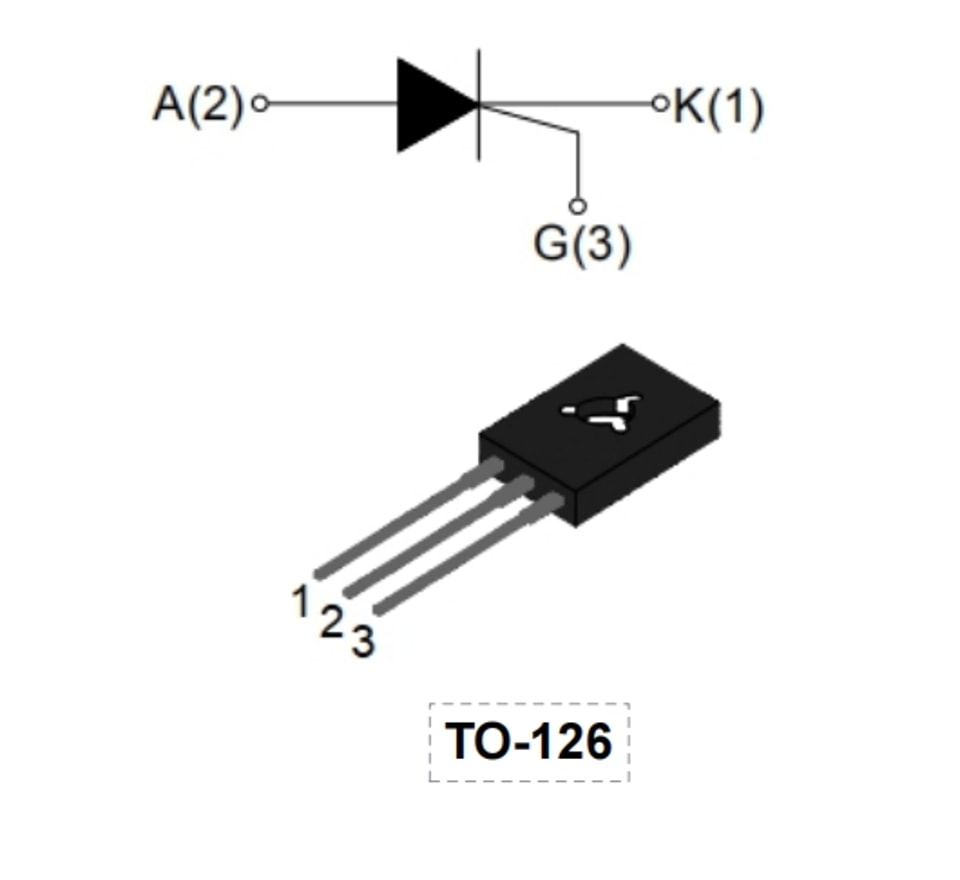

2P4M 2A Sensible SCR
DESCRIPTION :
La série SCR 2P4M 2 A offre une forte tenue au dv/dt
avec une forte immunité aux interférences électromagnétiques.
Ils sont particulièrement recommandés pour une utilisation sur des
disjoncteur différentiel, lisseur à cheveux, allumeur, etc.
PRINCIPALES CARACTÉRISTIQUES :
symbole | valeur | unité |
IT(EFF) | 2.0 | A |
IGT | ≤200 | μA |
VDRM/VRRM | 600 | V |
MAXIMALES ABSOLUES CARACTÉRISTIQUES NOMINALES :
Paramètre | Symbole | Valeur | Unité |
de stockage plage de température de jonction | Tstg | -40~150 | ℃ |
En fonctionnement plage de température de jonction | Tj | -40~110 | ℃ |
Tension de blocage répétitive de crête à l’état bloqué (Tj=25℃) | VDRM | 600 | V |
Crête répétitive tension inverse votage (Tj=25℃) | VRRM | 600 | V |
Courant efficace à l’état passant | IT(EFF) | 2 | A |
Non répétitif de surtension crête en conduction courant (cycle complet, F=50 Hz) | ITSM | 20 | A |
I2valeur t pour le fusible (tp=10 ms) | I2t | 2 | A2s |
Critique vitesse de montée du courant à l'état passantcourant de crête (IG=2 × IGT) | dI/dt | 50 | A/ μs |
Crête de grille courant | IGM | 0.2 | A |
Courant de gâchette moyen de puissance totale | PG(AV) | 0.1 | W |
Crête de grille puissance | PGM | 0.5 | W |
CARACTÉRISTIQUES ÉLECTRIQUES (Tj=25℃ sauf indication contraire)
| Symbole | Valeur | ||||
| Condition d’essai | MIN | TYPE | MAX | Unité | |
| IGT | VD=12 V, RL=33 Ω | - | 50 | 200 | μA |
| VGT | - | 0.6 | 0.8 | V | |
| VGD | VD=VDRM Tj110℃ | 0.2 | - | - | V |
| IH | IT50mA | - | - | 5 | mA |
| IL | IG=1.2IGT | - | - | 6 | mA |
| dV/dt | VD=2/3×VDRM Tj110℃ RGK=1 kΩ | 20 | - | - | V/ µs |
CARACTÉRISTIQUES STATIQUES
| Symbole | Condition d’essai | Valeur | Unité | ||
| VTM | ITM=4A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
| IDRM | VD=VDRM= VRRMRGK=1 kΩ | Tj=25℃ | MAX | 5 | µA |
| IRRM | Tj110℃ | 0.1 | mA | ||

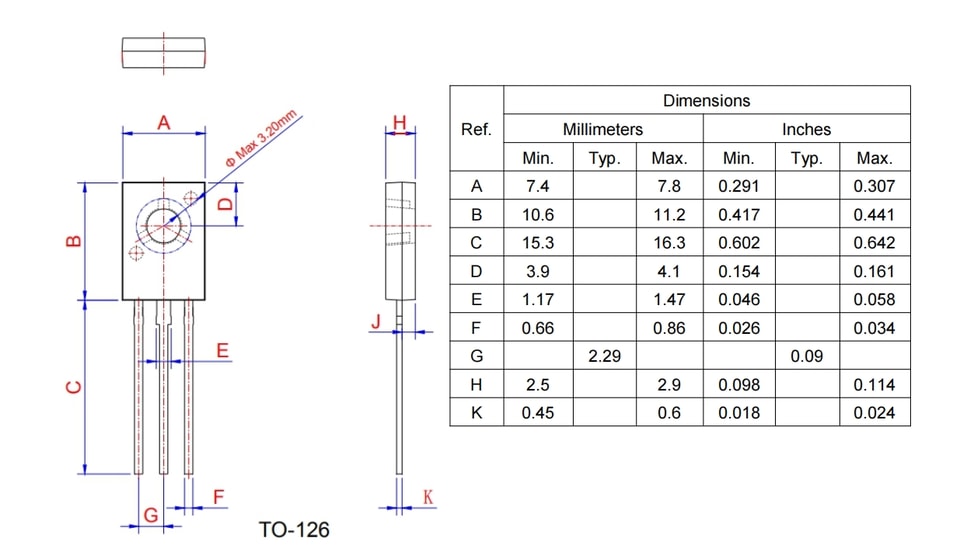

BOÎTIER DONNÉES MÉCANIQUES
