YZPST-SR3KV

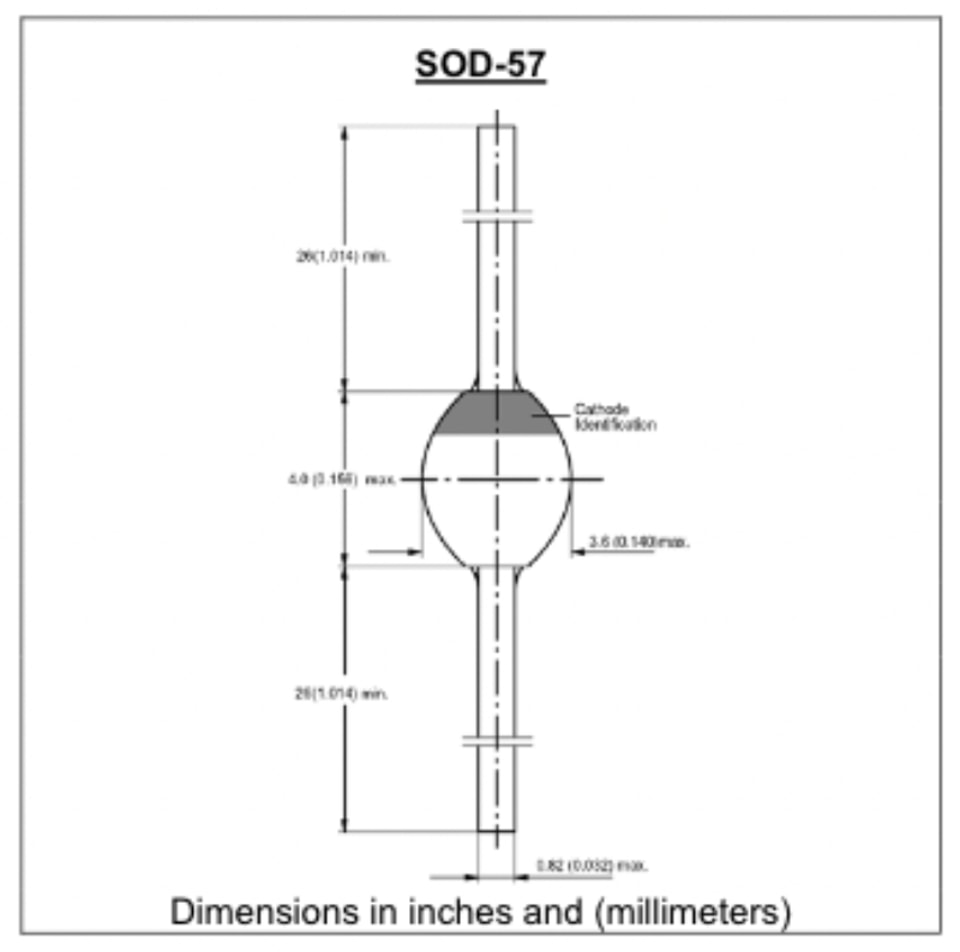

ABSOLUES      VALEURS      ET      ÉLECTRIQUES      CARACTÉRISTIQUES

(monophasé, demi-onde, 60 Hz, charge résistive ou inductif charge nominale à 25 °C, sauf indication indiquée)

Symbole

SR3KV

unités

Tension inverse de crête répétitive maximalege

VRRM

3000

V

Tension efficace maximale

VRMs

2100

V

Tension maximale de blocage en continuge

VCC

3000

V

Tension minimale de claquage en inverse    IR=100μA

V(BR)R

3100

V

Courant redressé moyen direct, demi-ondeave

IFAV

0.25

A

Courant de surtension direct de crête demi-onde de 10 ms sinusoïdale

lFSM

15

A

Tension directe maximale àt 0,25 A

VF

5.0

V

Non répétitif crête inverse avalanche énergie à leRR)=0.2A

ER

5.0

Courant inverse continu maximalant

à la tension nominale de blocage en continu tension

Tj=25℃ Tj=125℃

lR

10.0 100.0

μA

Temps de récupération inverse maximal(Note 1)

Trr

250

nS

Résistance thermique typiqueance            (Note 2)

Rth(ja) Rth(jc)

45

25

℃/W

Capacité de jonction typique          (Note 3)

Cj

10.5

pF

Température de stockage et de jonction en fonctionnementerature

Tstg, Tj

-55 à +175

℃

Remarque :

1. Condition de recouvrement inverse If=0,5 A, Ir=1,0A, Irr = 0,25 A 2. Longueur des pattes I=10 mm, TL constant

3. Mesuré à 1,0 MHz et appliqué Vr=4,0 V

Min

3000.00

Min

Max

10

5

250

Max

Condition

IR

VRRM

IF

Condition

Bin1@

100 μA

3000 V

0.25 A

Si = 0,5 A,Ir =1,0 A, I rr =0,25 A

Bin1@

Élément

VRRM(V)

IR( μA)

VF(V)

TRR(ns)

Élément

1

3889

0.198

2.281

115

2

3867

0.097

2.179

126

3

3866

0.316

2.172

120

4

3974

0.18

2.18

124

5

3883

0.202

2.21

123

6

3813

0.189

2.201

122

7

3747

0.164

2.252

112

8

3958

0.184

2.418

112

9

3851

0.111

2.137

125

10

3818

0.115

2.202

116

11

3991

0.125

2.231

122

12

3735

0.184

2.629

96

13

3913

1.104

2.239

118

14

3932

0.128

2.461

106

15

3899

0.11

2.203

122

Min

3735

0.097

2.137

96

Max

3991

1.104

2.629

126

Moy.

3875.733

0.227133

2.26633

117.2667
