YZPST-SKKT57B-16E
Modules de thyristor
YZPST-SKKT57B-16E
Caractéristiques

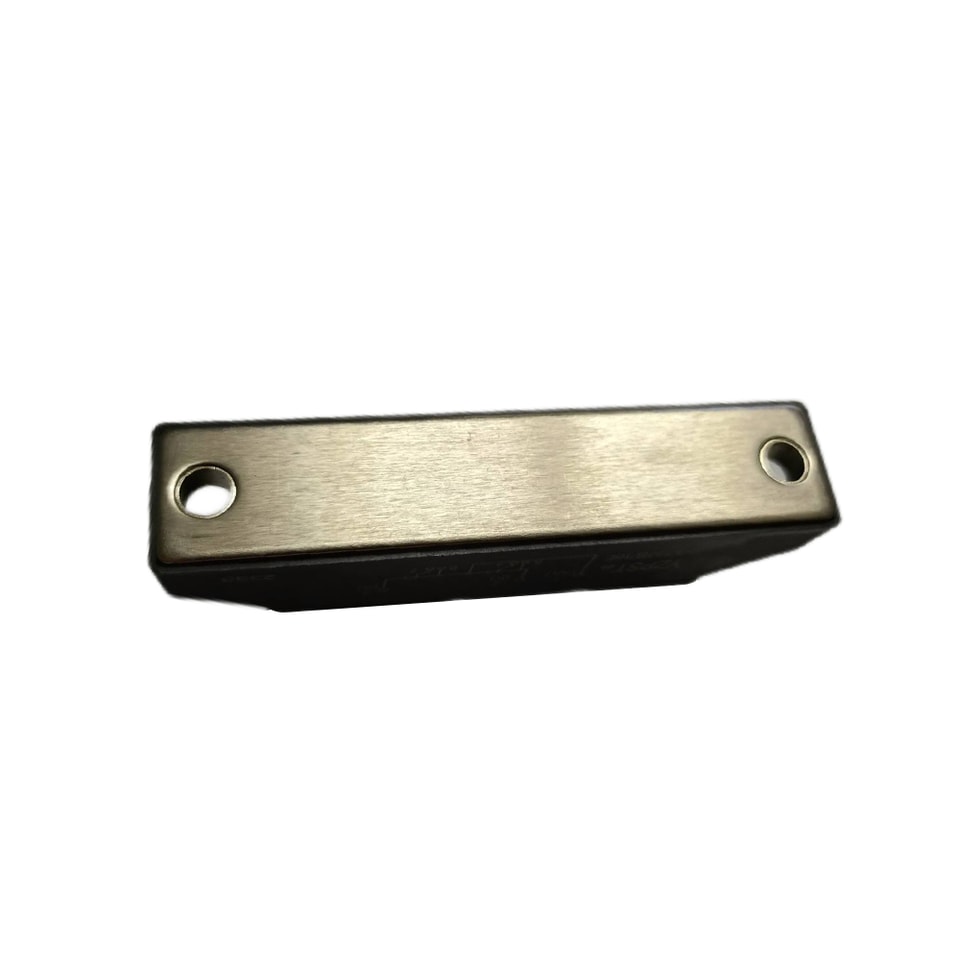

- Transfert de chaleur à travers une plaque de base métallique isolée en céramique de nitrure d'aluminium
- Contacts de pression en métal précieux pour une fiabilité élevée
- Thyristor avec amplification de la porte
Applications typiques
- Commande de moteur CC
- Démarreurs de moteur AC
- Contrôle de température
- Gradation de lumière professionnelle
YZPST-SKKT57B-16E

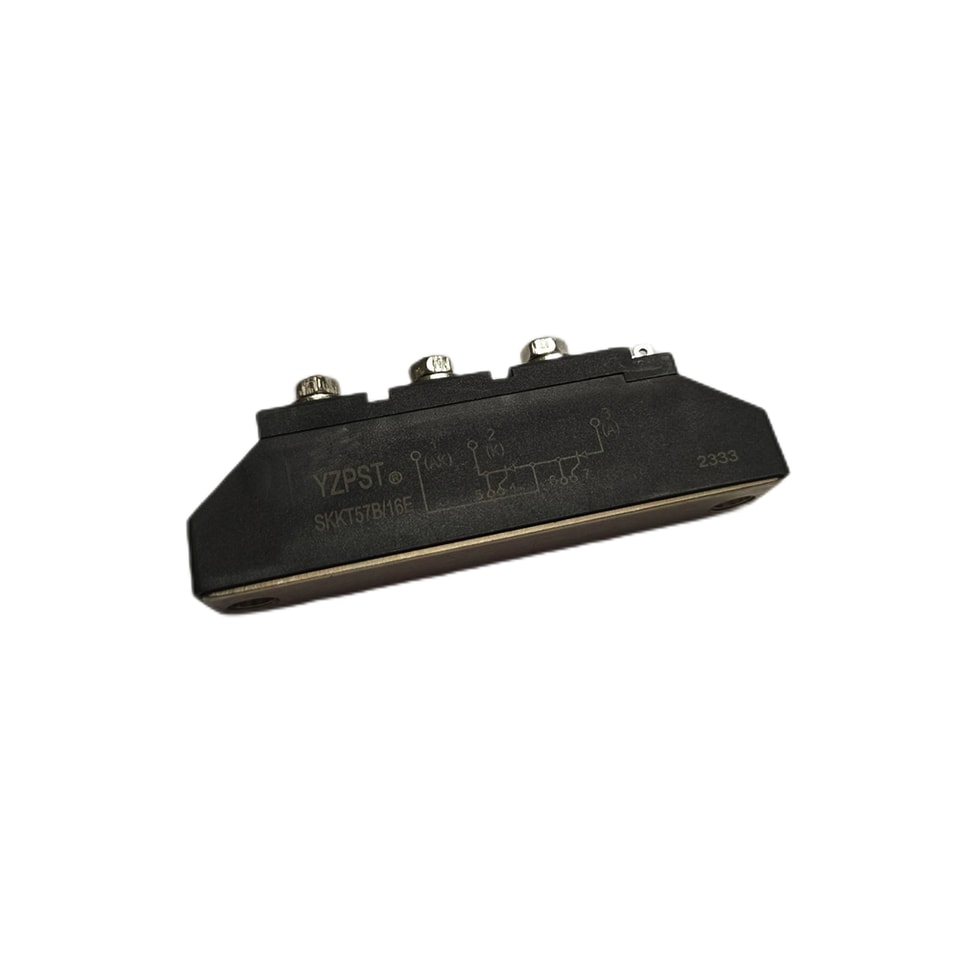

Module thyristor SKKT57B-16E 1200V à haute fiabilité Modules de thyristor
YZPST-SKKT57B-16E
Caractéristiques
- Transfert de chaleur à travers une plaque de base métallique isolée en céramique au nitrure d'aluminium
- Contacts de pression en métal précieux pour une haute fiabilité
- Thyristor avec amplification de la porte
Applications typiques
- Commande de moteur CC
- Démarreurs de moteurs à courant alternatif
- Contrôle de la température
- Gradation professionnelle de la lumière
|
VDRM |
VRRM |
VRSM |
|
1200V |
1200V |
1300V |
|
Symbole |
Conditions |
Valeurs |
Unités |
|
IT(AV) IF(AV) IRMS |
sin. bsp180; TC=85°C |
50
130/3×100 |
A |
|
ITSM I2t |
Tvj=25°C; 10ms Tvj=25°C; 8.3ms |
1500 11 |
A KA2s |
|
VT IDD IRD |
Tvj=25°C; IT=200A Tvj=125°C; VRD=VRRM ; VDD=VDRM |
max. 1.65 max. 15 |
V
mA |
|
tgd tgr |
Tvj=25°C; IG=1A; diG/dt=1A/μs; VD=2/3VDRM |
1 2 |
μs |
|
(di/dt)cr (dv/dt)cr tq IH IL |
Tvj=125°C Tvj=125°C Tvj=125°C Tvj=25°C; typ. /max. Tvj=25°C; RG=33Ω; typ. /max. |
max. 150 max. 1000 80 150/250 300/600 |
A/ μs V/ μs μs mA mA |
|
VGT IGT VGD IGD |
Tvj=25°C; d.c. Tvj=25°C; d.c. Tvj=125°C; d.c. Tvj=125°C; d.c. |
min. 3 min. 150 max. 0.25 max. 6 |
V mA V mA |
|
Rth(j-c) Rth(c-s) Tvj Tstg |
par thyristor / par module par thyristor / par module |
0,57 / 0,29 0,2 / 0,1 -40…+125 -40…+125 |
K/W K/W °C °C |
|
Visol |
a.c. 50Hz; r.m.s.; 1s/1min. |
3600/3000 |
V |
