YZPST-BTA204X-800E

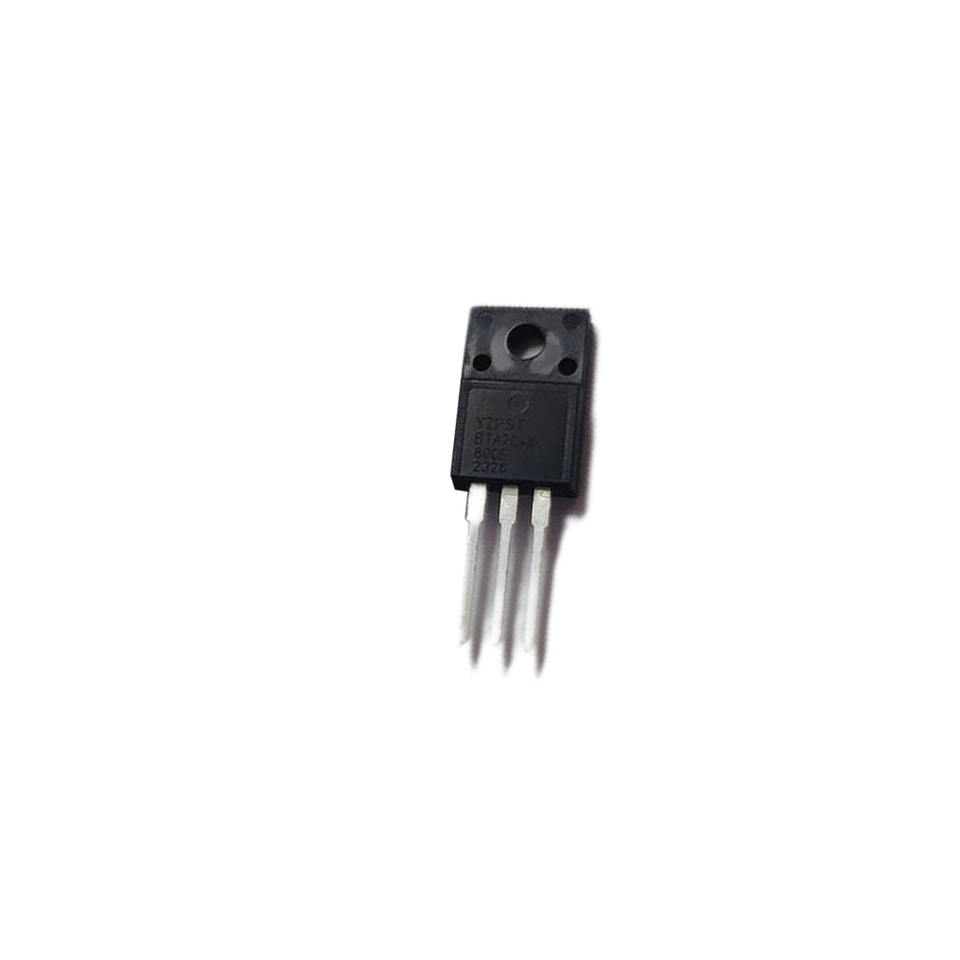

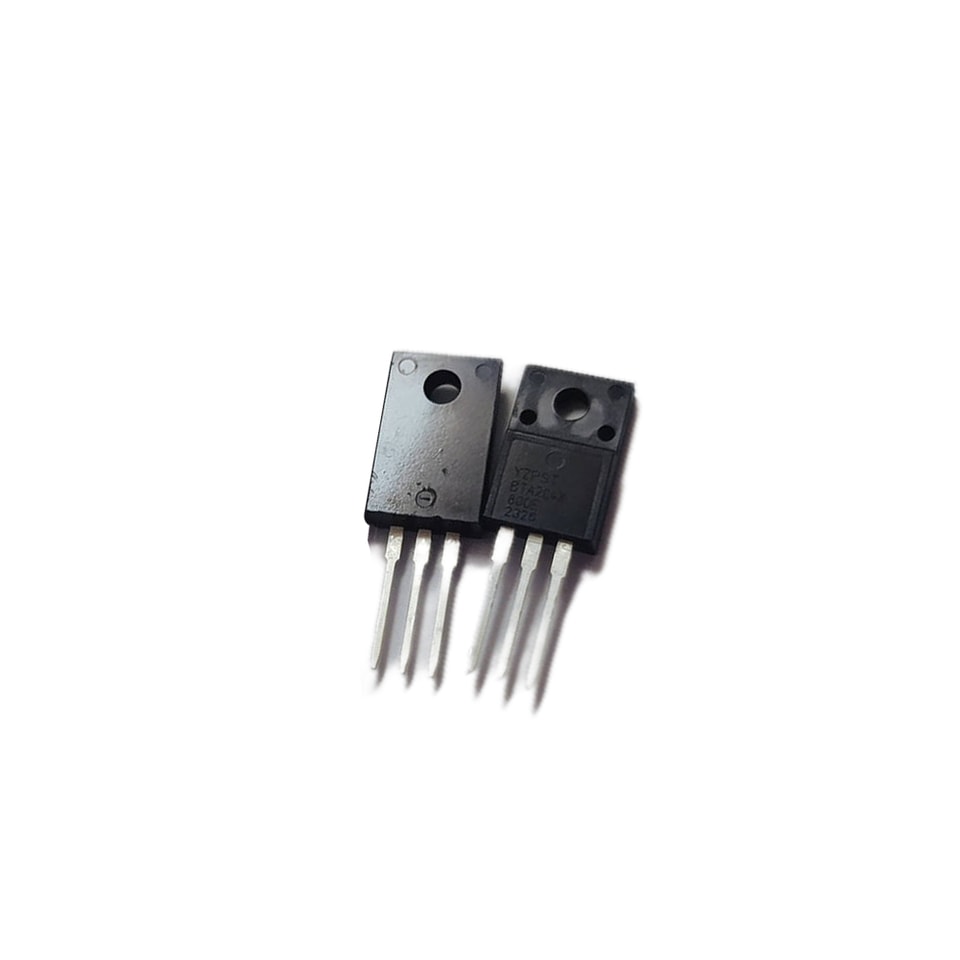

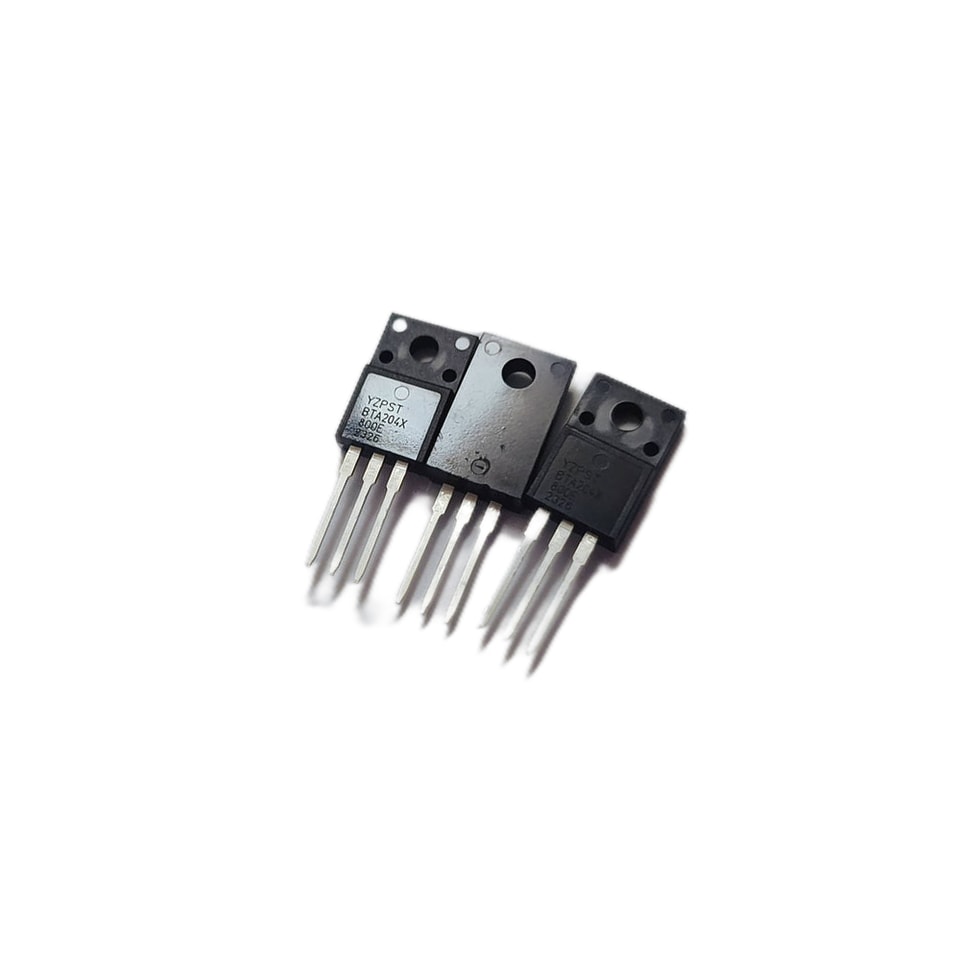

Le triac TO-220F BTA204X-800E présente de bonnes performances en dv/dt
Boîtier
TO-220F
Caractéristique principale((Tj=25℃)
Symbole | Valeur | Unité |
IT(RMS) | 4 | A |
VDRM / VRRM | ≥800 | V |
ITSM | 25 | A |
Valeurs absolues (valeurs limites)
Symbole | Paramètre | Valeur | Unité |
IT (RMS) | Courant efficace à l'état passant (onde sinusoïdale complète) | 4 | A |
ITSM | Courant de crête non répétitif à l'état passant Courant (Tj=25℃,tp=20ms) | 25 | A |
I2t | I2t pour la fusion(tp=10ms) | 3.1 | A2S |
IGM | Courant de crête de grille | 2 | A |
VGM | Tension de crête de gâchette | 5 | V |
PGM | Puissance de crête de gâchette | 5 | W |
PG(AV) | Puissance moyenne de gâchette | 0.5 | W |
di/dt | Vitesse répétitive de montée du courant à l'état passant après déclenchement (IT=6A,IG=0.2A,dlG/dt=0.2A/us) | 100 | A/μs |
Tstg Tj | Température de stockage Température de jonction en fonctionnement | -40--+150 -40--+110 | ℃ |
Résistances thermiques
Symbole | Paramètre | Condition | Min | Type | Max | Unité |
Rth j-mb | Résistance thermique, jonction vers mb | Un cycle Demi-cycle | —— —— | —— —— | 3.0 3.7 | K/W K/W |
Rth j-a | Thermique Résistance thermique, jonction vers ambiant | en air libre | —— | 60 | —— | K/W |
Caractéristiques électriquesristiques (Tj=25℃ sauf indication contraire)
Symbole | Conditions | Min | Type | Max | Unité | |
| BT204- |
|
|
|
| |
| VD=12V IT=0.1A T2+ G+ |
|
|
| ||
| T2+ G- |
| 35 | mA | ||
IGT | T2- G- | —— | 35 | mA | ||
|
| —— | 35 | mA | ||
|
| —— |
|
| ||
IH | VD=12V IGT=0.1A |
| 2 | 12 | mA | |
IL | IG=2×IGT | Ⅰ-Ⅲ |
|
| 6 | mA |
Ⅱ |
|
| 9 | |||
VTM | IT=8A | —— | 1.25 | 1.7 | V | |
IDRM | VDRM=600V |
|
| 10 | μA | |
IRRM | VRRM=600V |
|
| 10 | μA | |
| VD=12V IT=0.1A |
| 0.7 | 1.65 | V | |
VGT | VD=400V IT=0.1A | 0.25 | 0.4 | 1.5 | V | |
| Tj=125℃ |
|
|
|
| |
| VD=VDRM（MAX） |
|
|
| mA | |
ID | Tj=125℃ | —— | 0.1 | 0.5 | ||
Caractéristiques dynamiques (Tj=25℃ sauf indication contraire)
Symbole | Conditions | Min | Type | Max | Unité |
dVD/dt | VDM=67%VDm（MAX） Tj=125℃ | 30 | V/μs | ||
tgt | ITm=12A VD=VDRM（MAX） IG=0.1A dlG/dt=5A/ms | 2 | —— | μs |
DONNÉES MÉCANIQUES DU BOÎTIER
