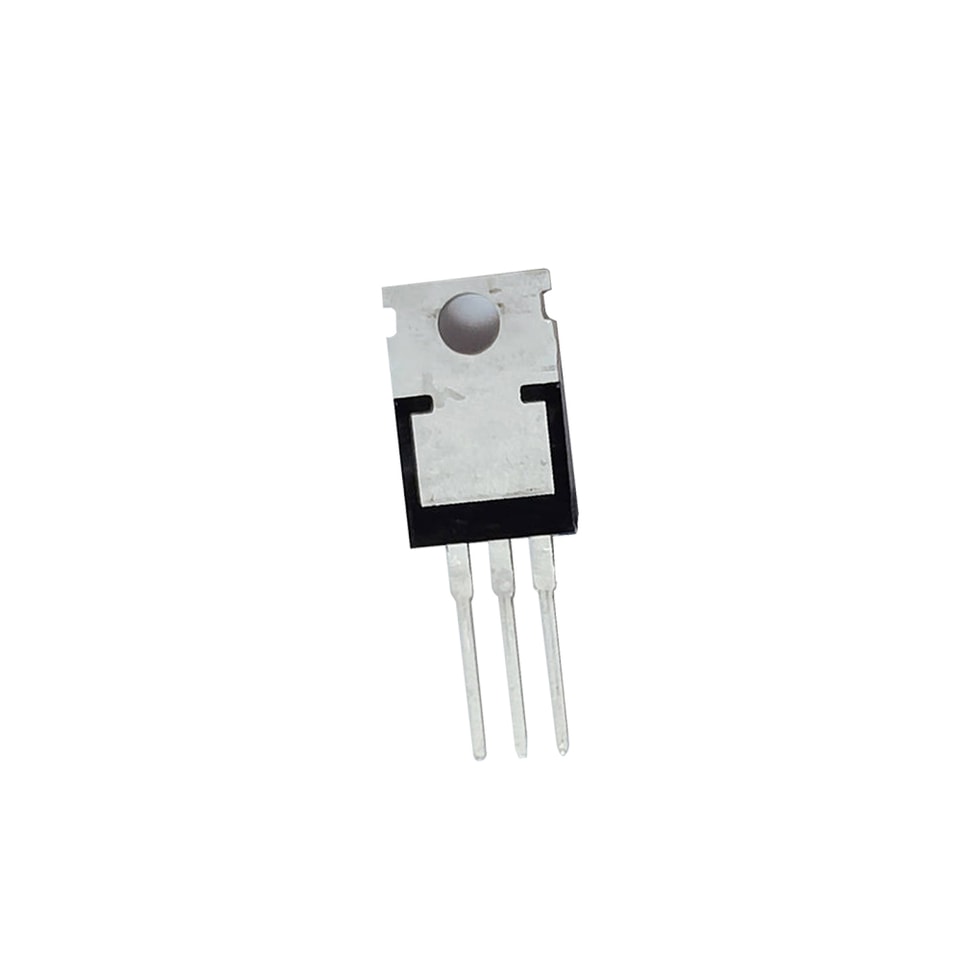

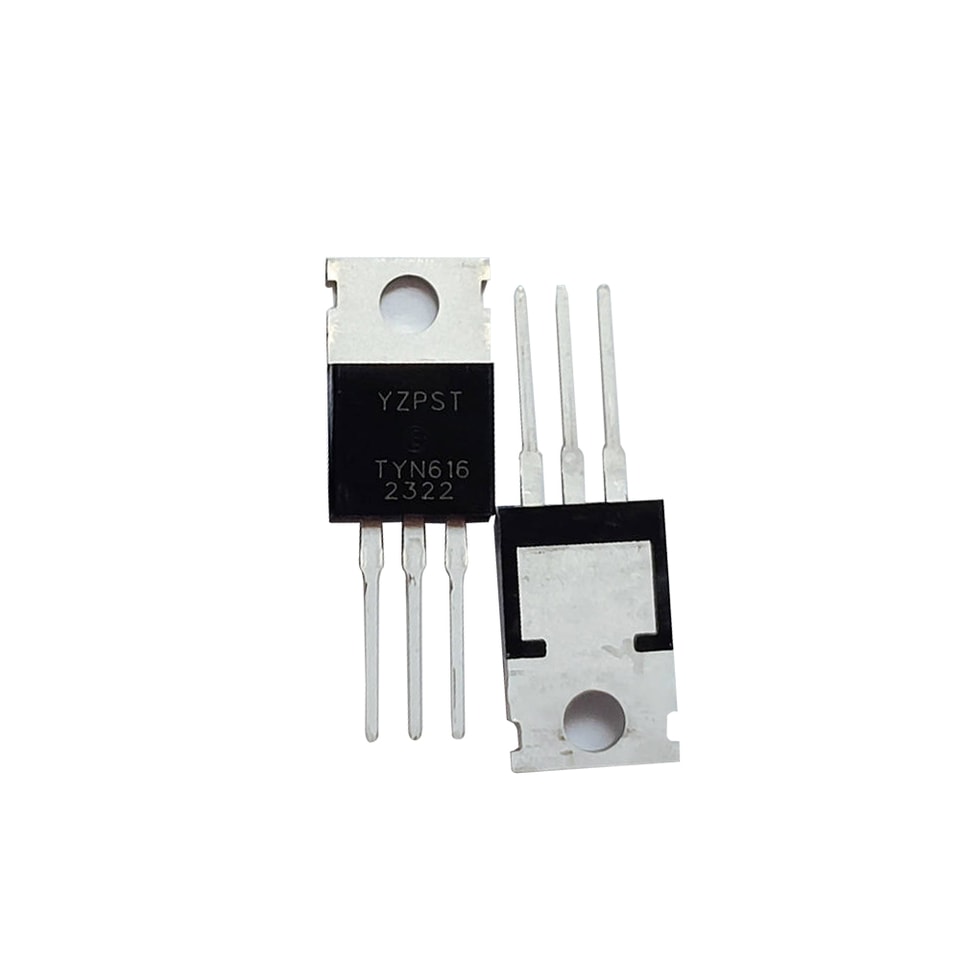

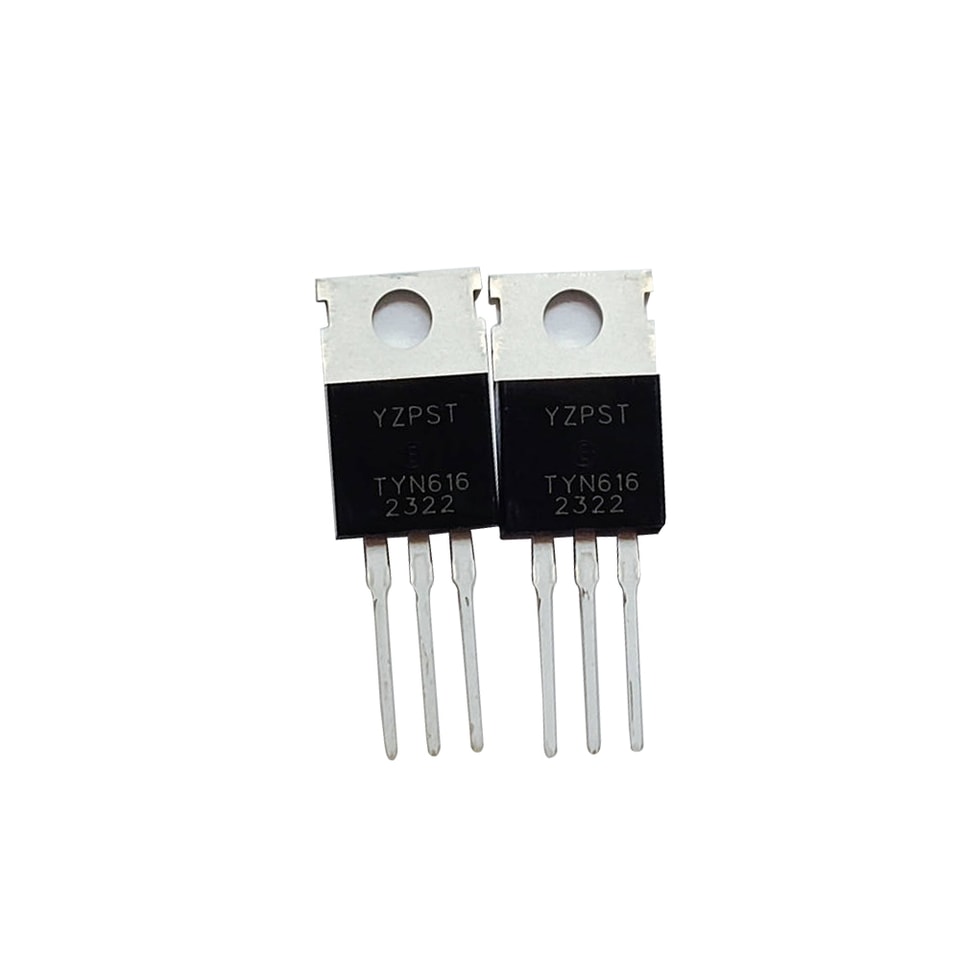

YZPST-TYN616
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
N° de pièce SCR : YZPST-TYN616

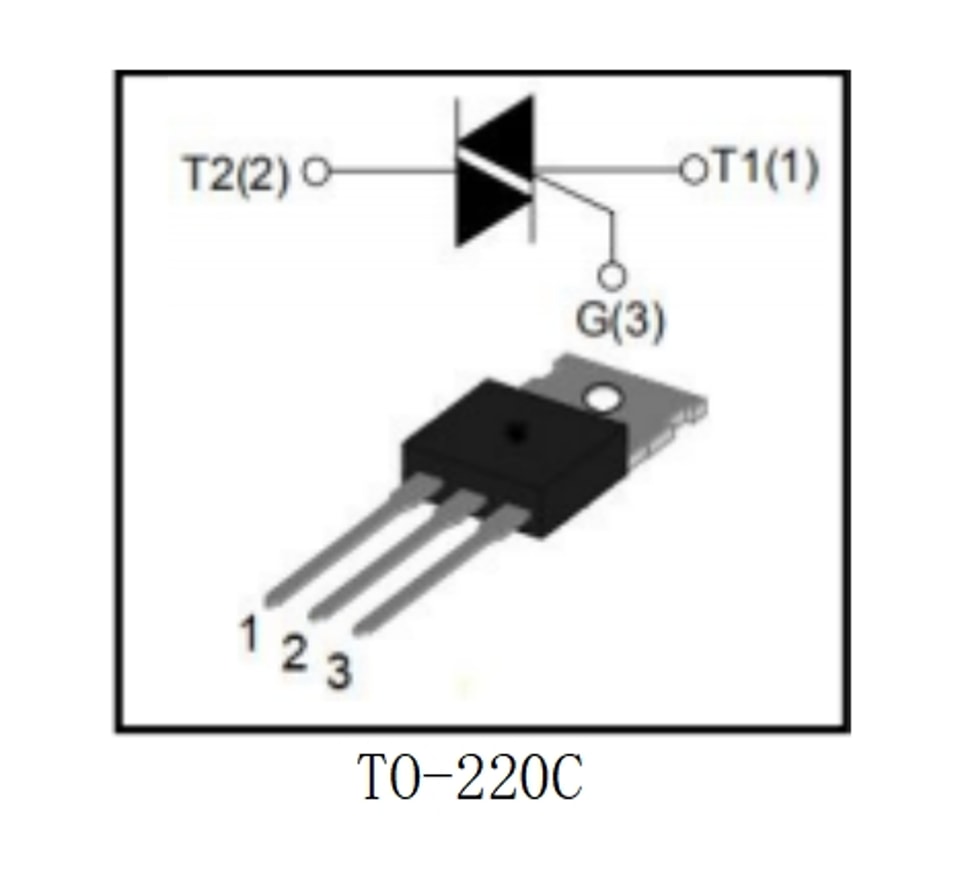

Boîtier
TO-220C
Principal Caractéristiques Tj=25℃
Symbole | Valeur | Unité |
IT (RMS) | 16 | A |
VDRM / VRRM | 600 | V |
IGT | 2 jusqu’à 15 | mA |
Valeurs absolues (valeurs limites)
Symbole | Paramètre | Valeur | Unité |
IT (RMS) | Courant efficace en conduction à l’état passant (angle de conduction de 180°) | 16 | A |
IT(AV) | Courant moyen à l’état passant (angle de conduction de 180°) | 10 | A |
ITSM | Pic de surtension non répétitif en régime établi Courant (tp = 10 ms) | 160 | A |
I2t | (tp = 10 ms) | 100 | A2S |
IGM | Courant de gâchette de crête (tp = 20 µs) | 4 | A |
PGM | Puissance de crête de gâchette | 5 | W |
PG(AV) | Puissance moyenne de gâchette | 1 | W |
Tstg Tj | Température de stockage Température de jonction en fonctionnement | -40--+150 -40--+125 | ℃ |
Résistances thermiques
Symbole | Paramètre | Valeur | Unité |
Rth (j-c) | Jonction-boîtier | 1. 1 | K/W |
Rth (j-a) | Jonction-ambiant | 55 | K/W |
Caractéristiques électriquesCaractéristiques électriques (Tj=25℃ sauf indication contraire)
| Symbole | Conditions d'essai | Valeur | Unité | |||
| Min | Type | Max | ||||
| IGT | VD=6V,RL= 100Ω | 2 | 5 | 15 | mA | |
| VGT | VD= 12V, RL= 100Ω | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM, RL=3.3KΩTj=110℃ | 0.2 | ----- | ----- | V | |
| IH | IT= 100mA Grille Ouvert | ----- | 30 | 40 | mA | |
| dV/dt | VD=67%VDRM, Gâchette ouverte, Tj=125℃ | 400 | v/μs | |||
| ----- | ----- | |||||
| VTM | IT=24A,tp=380μs | ----- | ----- | 1.7 | V | |
| IDRM | VD=VDRM | Tj=25℃ | ----- | ----- | 10 | uA |
| Irrm | VR=VRRM | Tj=125℃ | ----- | ----- | 1 | mA |

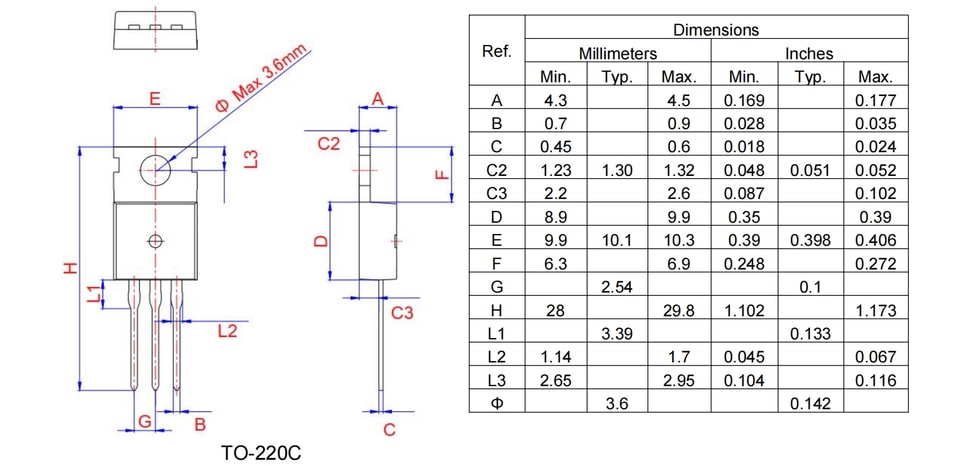

Dimensions du boîtier
.jpg)
