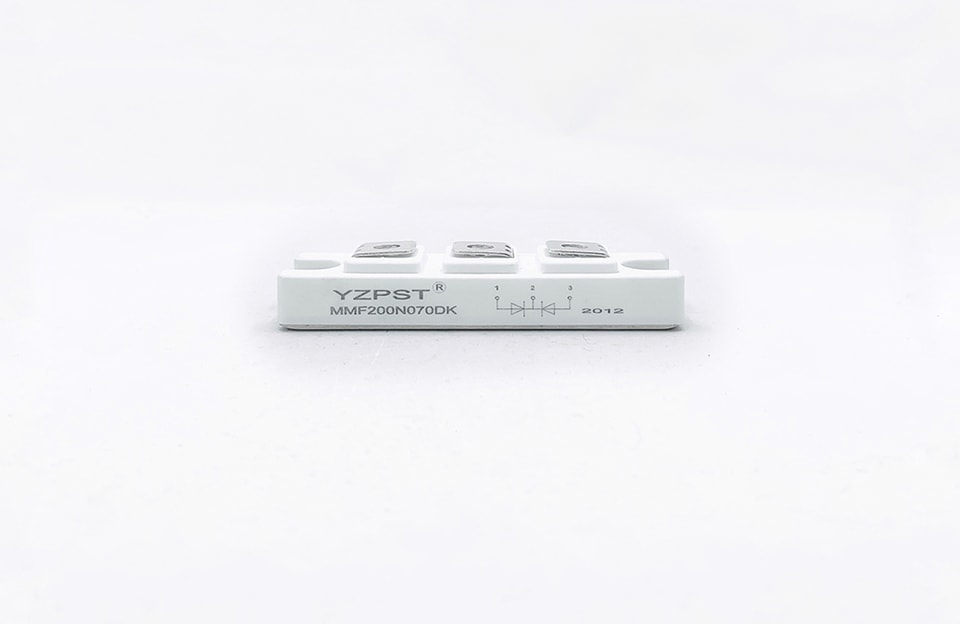

YZPST-MMF200N070DK
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
CARACTÉRISTIQUES DU PRODUIT
Temps de recouvrement inverse ultrarapideCaractéristiques de recouvrement inverse souple
Faible perte de recouvrement inverse
Faible tension directe
Forte capacité de courant de surtension
Faible courant de fuite
Soudeuse à onduleur
Onduleur sans interruption
Alimentation pour galvanoplastie
Nettoyeur et soudeuse à ultrasons
Convertisseur et hacheur
PFC
Symbole | Paramètre / conditions d’essai | Valeurs | Unité | |
VR | Tension inverse maximale en courant continu | 700 | V | |
VRRM | Tension inverse répétitive maximale | |||
IF(AV) | Courant direct moyen | TC=90℃, par diode | 100 | A |
TC=90℃, par module | 200 | |||
IF(RMS) | Courant direct efficace | TC=90°C, par diode | 141 | |
IFSM | Courant direct de surtension non répétitif Courant | TJ=45℃, t=10 ms, sinusoïdal, valeur de crête | 1200 | |
T =45℃, t=8,3 ms, sinusoïdal, valeur de crête | 1320 | |||
I2t | Pour le fusible | TJ=45℃, t=10 ms, sinusoïdal, valeur de crête | 7200 | A2S |
TJ=45℃, t=8,3 ms, sinusoïdal, valeur de crête | 7230 | |||
PD | Dissipation de puissance | 370 | W | |
TJ | Température de jonction | -40 à +150 | ℃ | |
TSTG | Plage de température de stockage | -40 à +125 | ℃ | |
Visol | Tension de tenue diélectrique d’isolement | CA, 50 Hz (R.M.S.), t=1 minute | 3000 | V |
Couple de serrage | Du module au dissipateur | Recommandé (M5) | 2,5～4 | Nm |
Couple de serrage | Électrodes du module | Recommandé (M5) | 2,5～4 | Nm |
RthJC | Résistance thermique jonction-boîtier (par diode) | 0.34 | ℃ /W | |
Poids | 100 | g | ||
