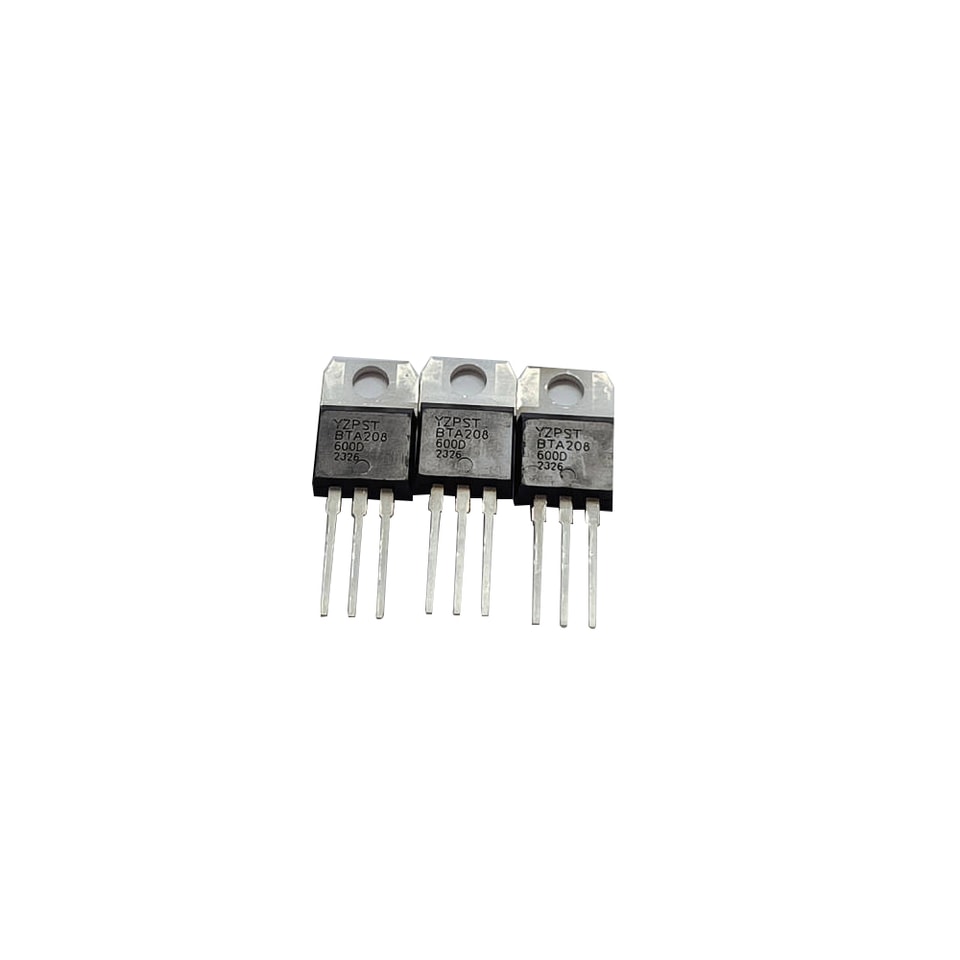

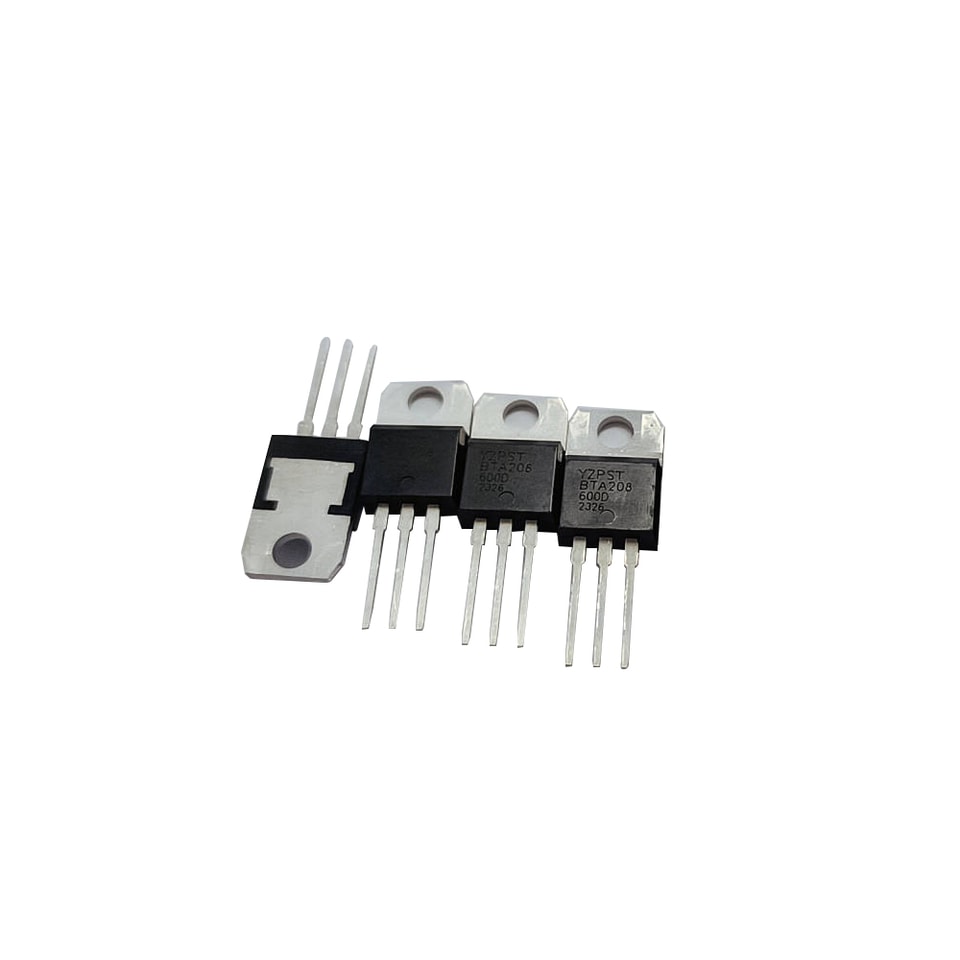

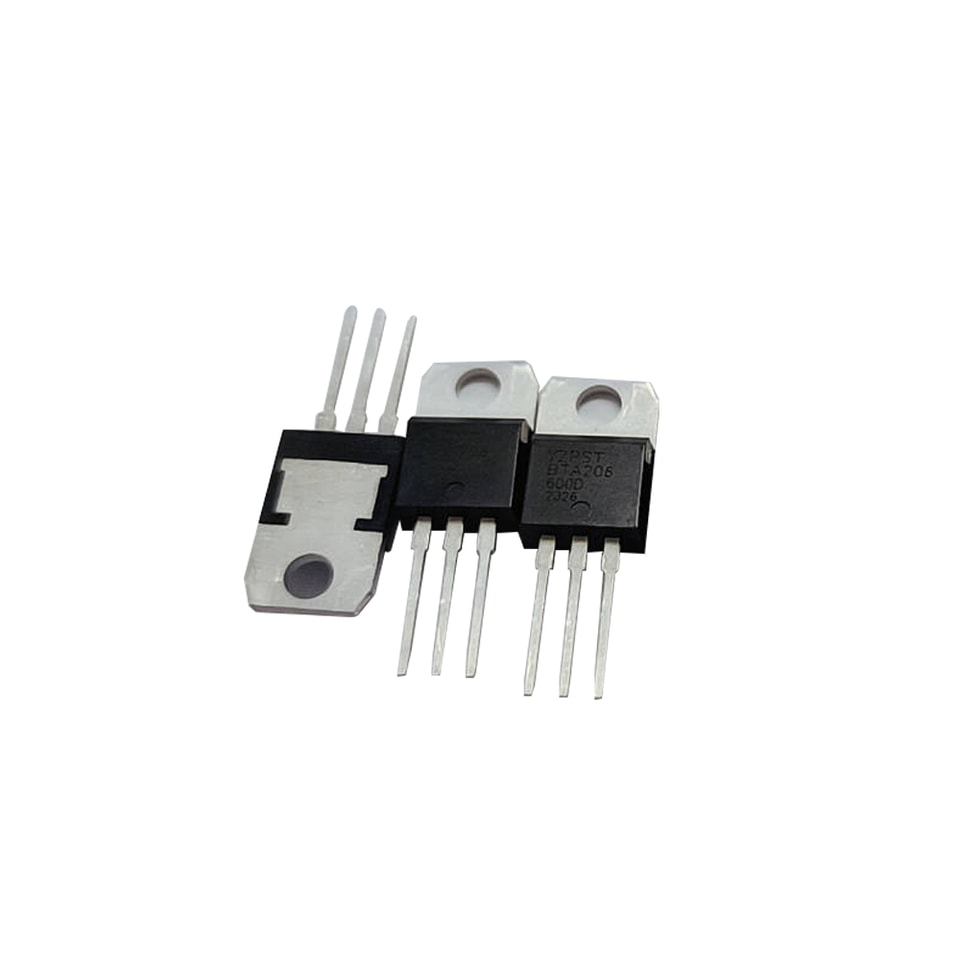

YZPST-BTA208-600D Triac BTA208 600 V à haute fiabilité TO-220
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
BTA208 TRIACs
YZPST-BTA208-600D
DESCRIPTION :
Grâce à une passivation au verre séparée, ces dispositifs offrent de bonnes
performances en matière de dv/dt et de fiabilité. La série de triacs convient à la commutation CA à usage général. Elle peut être utilisée comme fonction marche/arrêt
utilisé dans des applications telles que les relais statiques, la régulation du chauffage ou le contrôle de phase dans les variateurs d’éclairage et de vitesse des moteurs
de moteurs.
CARACTÉRISTIQUES PRINCIPALES
| Symbole | Valeur | Unité |
| IT(EFF) | 8 | A |
| VDRM/VRRM | 600/800 | V |
| IGT | ≤10 | mA |
VALEURS ABSOLUES MAXIMALES
| Symbole | PARAMÈTRE | Valeur | Unité | |
| IT(EFF) | courant efficace à l’état passant (onde sinusoïdale complètesinusoïdale complète) | TO-220. Non isolé TC≤102℃ | 8 | A |
| Courant de crête de surtension non répétitif à l’état passant | t=20ms | 65 | ||
| ITSM | (onde sinusoïdale complète, Tj=25℃) | t= 16.7ms | 71 | A |
| I2t | I2Valeur de t pour fusion | t= 10 ms | 21 | A2S |
| di/dt | Répétitif du taux de de montée de on-État Courantaprès amorçage | ITM = 12 A ; IG = 0,2 A dIG/dt = 0,2 A/us | 100 | A/μs |
| IGM | Crête de grille courant | — | 2 | A |
| VGM | Tension de crête de gâchette | — | 5 | W |
| PGM | Puissance de crête de gâchette | — | 5 | W |
| PG(AV) | Puissance moyenne de gâchette | sur n’importe quelle période de 20 ms | 0.5 | W |
| Tstg | de stockage élévation de la température de jonctionnge | -40 à +150 | ℃ | |
| Tj | En fonctionnement jonction température plage | 125 | ℃ | |
CARACTÉRISTIQUES ÉLECTRIQUES (Tj = 25。C, sauf indication contraire)
CARACTÉRISTIQUES STATIQUES
| Symbole | Valeur | ||||||
| Paramètre | Condition d’essai | Quadrant | MIN | TYPE | MAX | Unité | |
| IGT | Courant de déclenchement de gâchette | VD= 12V, IT=0. 1 A | Ⅰ-Ⅱ-Ⅲ | - | - | 10 | mA |
| VD= 12V, IT=0. 1 A | - | 0.7 | 1.5 | ||||
| VGT | Tension de déclenchement de gâchette | VD=400V, IT=0. 1A,Tj= 125 °C | 0.25 | 0.4 | - | V | |
| VT | Tension à l’état passant | IT= 10 A | - | 1.3 | 1.65 | V | |
| IH | Courant de maintien | VD= 12V, IGT=0. 1 A | Ⅰ-Ⅱ-Ⅲ | - | - | 60 | mA |
| Ⅰ-Ⅲ | - | - | 60 | mA | |||
| IL | Courant d'accrochage | VD= 12V, IGT=0. 1 A | Ⅱ | - | - | 90 | mA |
| ID | Courant de fuite à l’état bloqué | VD = VDRM(max); Tj= 125 ˚C | - | 0.1 | 0.5 | mA | |
CARACTÉRISTIQUES DYNAMIQUES
| Symbole | Valeur | ||||
| Paramètre | Condition d’essai | MIN | TYPE | Unité | |
| dVD/dt | Critique du taux de de montée de off- tension à l’état | VDM = 67 % VDRM(max); Tj = 125 ˚C | 1000 | 4000 | V/µs |
| forme d’onde exponentielle ; circuit d’amorçage de gâchetten | |||||
| dIcom/dt | Critique du taux de variation ducourant de commutation | VDM = 400 V ; Tj = 125 ˚C ; IT(RMS) = 8 A ; sans snubber ; déclenchement de grillen circuit | 14 | A/ms | |
| T | Mise sous tension commandée par la grille temps | ITM = 12 A ; VD = VDRM(max) ; IG = 0. 1 A ; dIG/dt= 5 A/µs | 2 | us | |
| tgt | |||||
BOÎTIER DONNÉES MÉCANIQUES
TO-220
