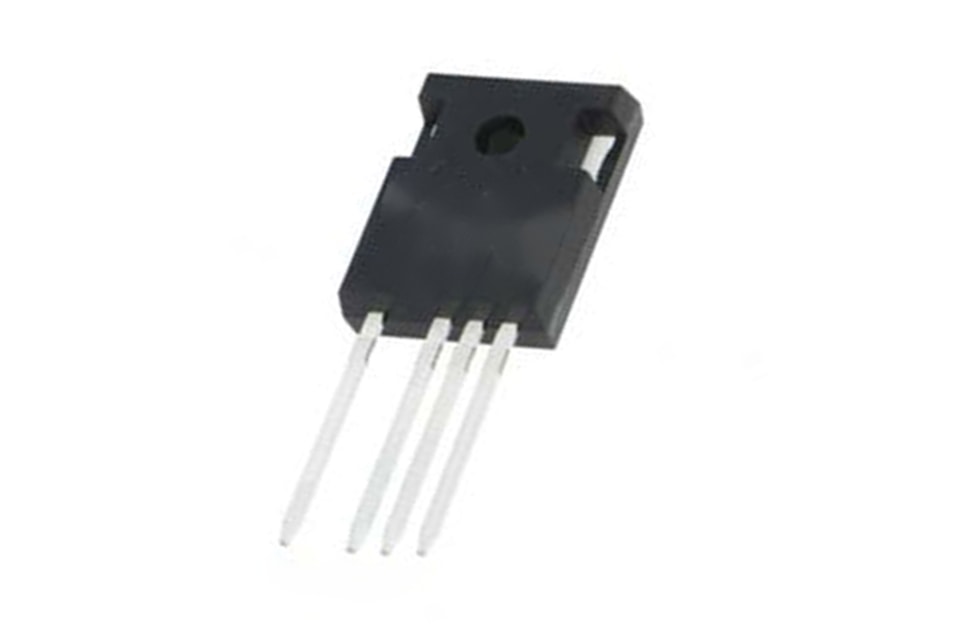

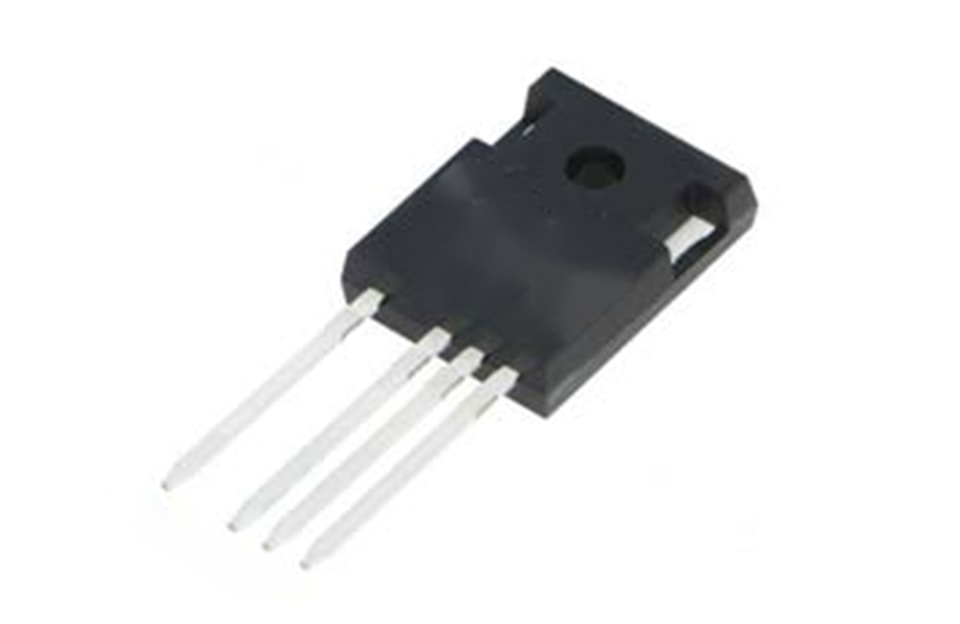

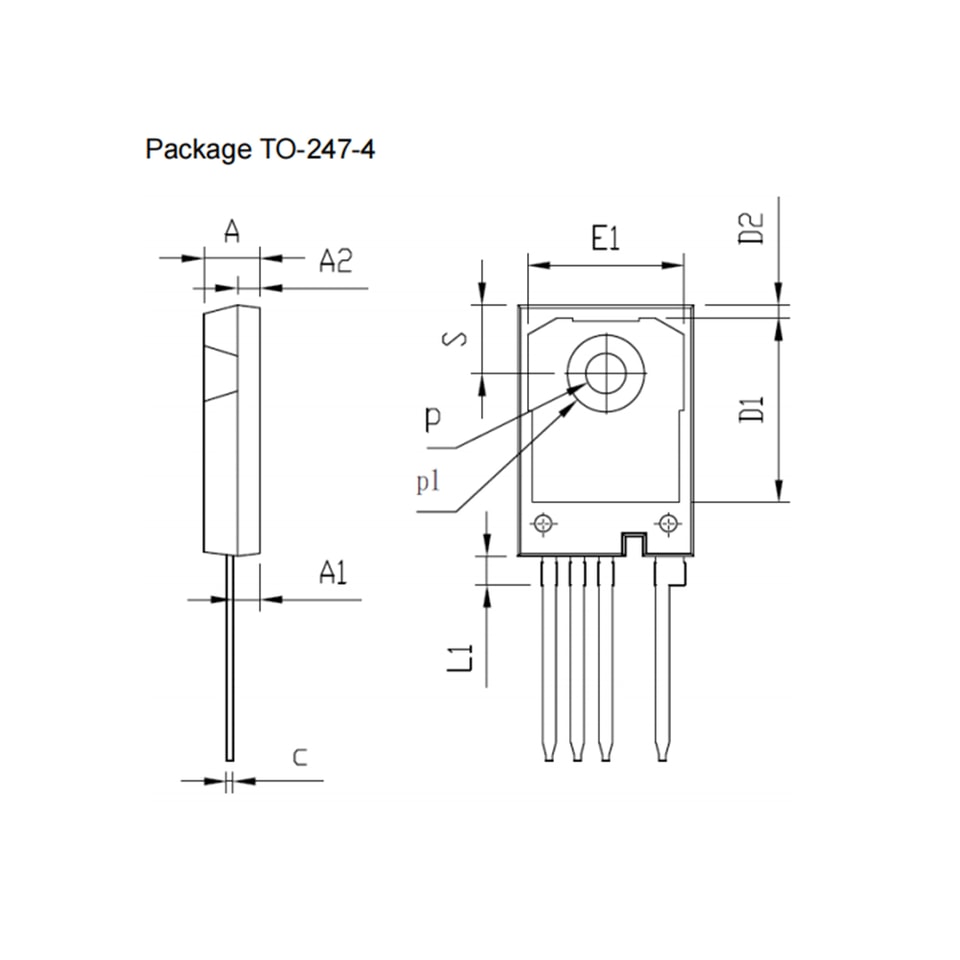

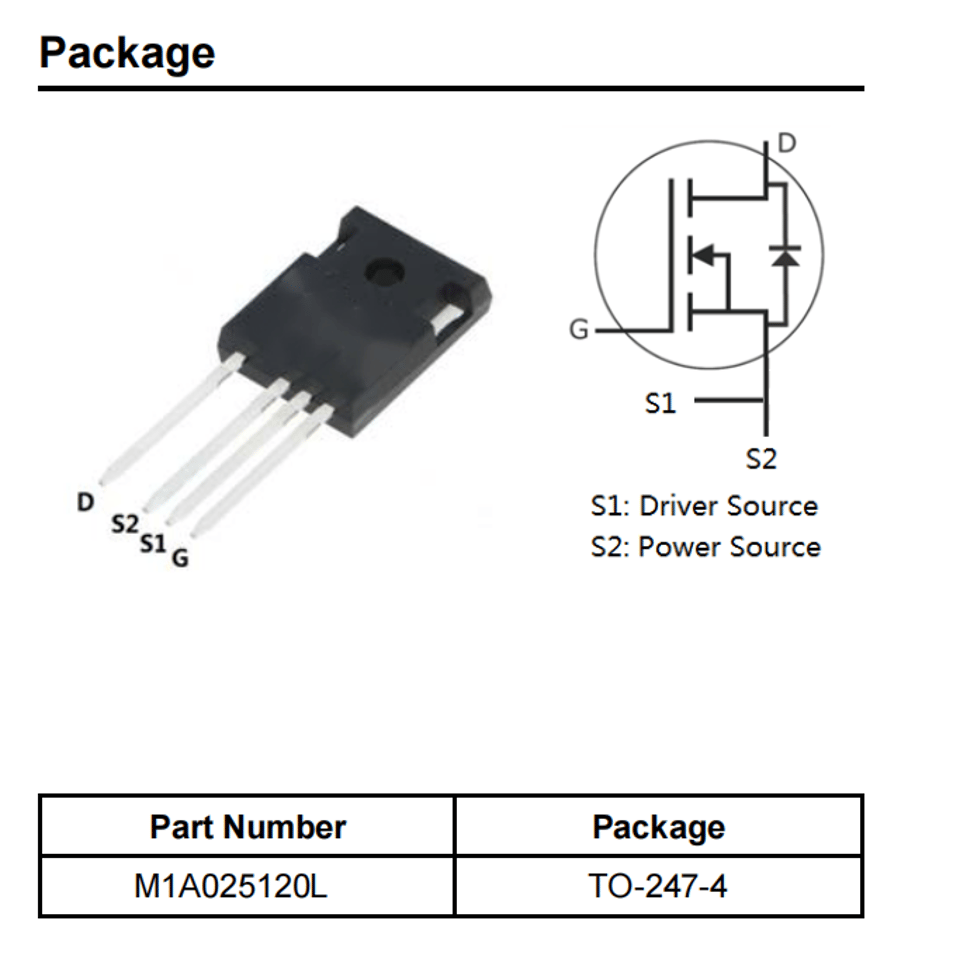

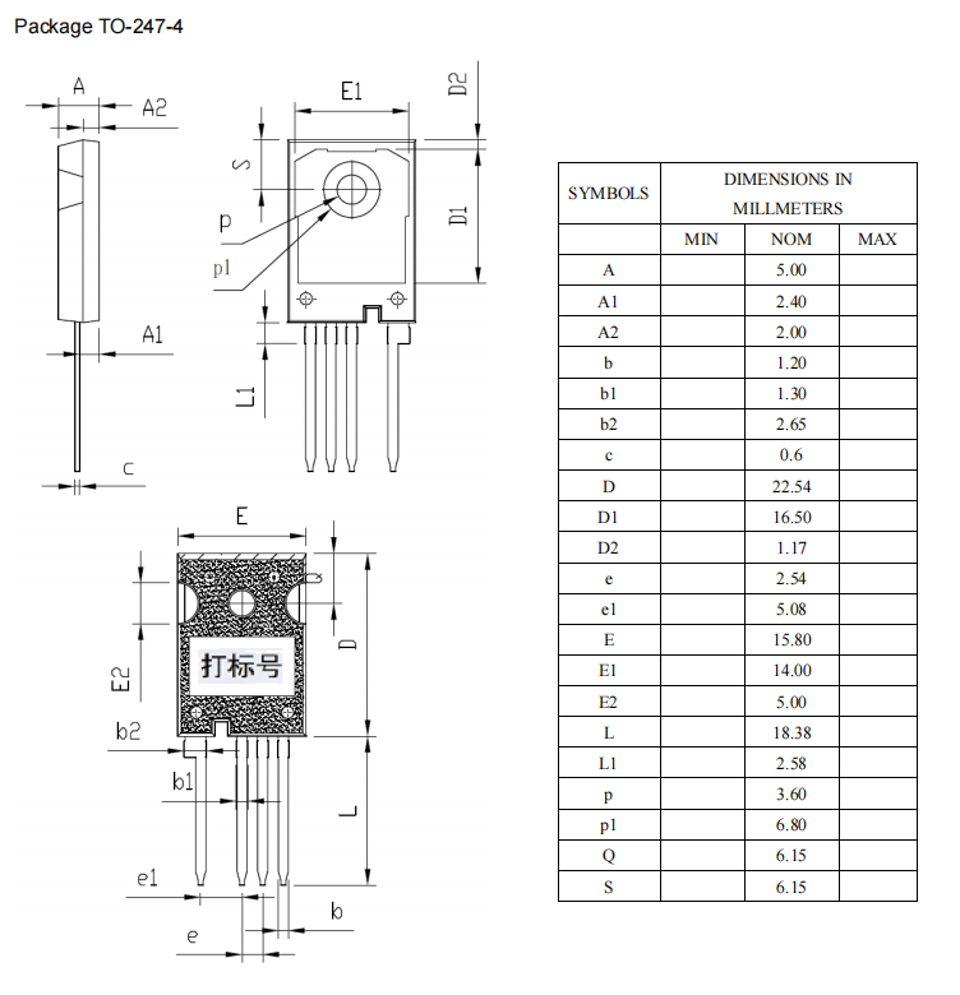

YZPST-M1A025120L
N-Canal SiC Puissance MOSFET
Caractéristiques
Tension de blocage élevée avec faible résistance à l’état passant
Commutation à grande vitesse avec faible capacité
Facile à mettre en parallèle et simple à piloter
Avantages
Rendement système supérieur
Besoins de refroidissement réduits
Densité de puissance accrue
Fréquence de commutation du système accrue
Applications
Alimentations
Convertisseurs DC/DC haute tension
Variateurs de moteur
Alimentations à découpage
Applications en alimentation pulsée
Caractéristiques maximales (TC = 25 °C sauf indication contraire)
| Symbo | Paramètre | Valeur | Unité | Conditions de test | Remarque |
| VDSmax | Tension drain-source | 1200 | V | VGS = 0 V, ID = 100 µA | |
| VGSmax | Tension grille-source | -0.4 | V | Valeurs maximales absolues | |
| VGSop | Tension grille-source | -0.25 | V | Valeurs de fonctionnement recommandées | |
| ID | Courant de drain continu | 65 | A | VGS = 20 V, Tc = 25 °C | |
| 43 | VGS=20V,Tc=100C | ||||
| ID(impulsion) | Courant de drain pulsé | 200 | A | Durée d’impulsion limitée par TJmax | |
| PD | Dissipation de puissance | 370 | W | Tc=25C,TJ=150C | |
| TJ, TSTG | Jonction et stockage en service | -55 à +150 | C | ||
| Température |
Caractéristiques électriques (TC=25C sauf indication contraire)
| Symbole | Paramètre | Min. | Typ. | Max. | Unité | Conditions de test | Remarque |
| V(BR)DSS | Tension de claquage drain-source | 1200 | / | / | V | VGS = 0 V, ID = 100 µA | |
| VGS(th) | Tension de seuil de grille | 1.9 | 2.4 | 4 | V | VDS=VGS,ID=15mA | Fig.11 |
| / | 1.7 | / | VDS=VGS,ID=15mA,TJ=150C | ||||
| IDSS | Courant de drain à tension de grille nulle | / | 1 | 100 | µA | VDS=1200V,VGS=0V | |
| IGSS+ | Courant de fuite grille-source | / | 10 | 250 | nA | VDS=0V,VGS=25V | |
| IGSS- | Courant de fuite grille-source | / | 10 | 250 | nA | VDS=0V,VGS=-10V | |
| RDS(on) | Résistance à l’état passant drain-source | / | 25 | 34 | mΩ | VGS=20V,ID=50A | Fig. |
| / | 43 | / | VGS=20V,ID=50A,TJ=150C | 4,5,6 | |||
| Ciss | Capacité d’entrée | / | 4200 | / | VGS=0V | Fig. | |
| Coss | Capacité de sortie | / | 250 | / | pF | VDS=1000V | 15,16 |
| Crss | Capacité de transfert inverse | / | 16 | / | f=1MHz | ||
| Eoss | Énergie stockée de Coss | / | 126 | / | µJ | VAC=25mV | |
| EON | Énergie de commutation à l’allumage | / | 1.8 | / | J | VDS=800V,VGS=-5V/20VID=50A,RG(ext)=2.5Ω,L=412μH | |
| EOFF | Énergie de commutation à l’extinction | / | 0.6 | / | |||
| td(on) | Temps de retard à l’allumage | / | 15 | / | |||
| tr | Temps de montée | / | 12 | / | ns | VDS=800V,VGS=-5V/20V,ID=50ARG(ext)=2.5Ω,RL=16Ω | |
| td(off) | Temps de retard à l’extinction | / | 34 | / | |||
| tf | Temps de descente | / | 7 | / | |||
| RG(int) | Résistance interne de grille | / | 2.1 | / | Ω | f=1MHz,VAC=25mV | |
| GS | Charge grille-source | / | 54 | / | VDS=800V | ||
| GD | Charge grille-drain | / | 29 | / | nC | VGS=-5V/20V | |
| G | Charge totale de grille | / | 195 | / | ID=50A |
