COMPOSANT DE PUISSANCE

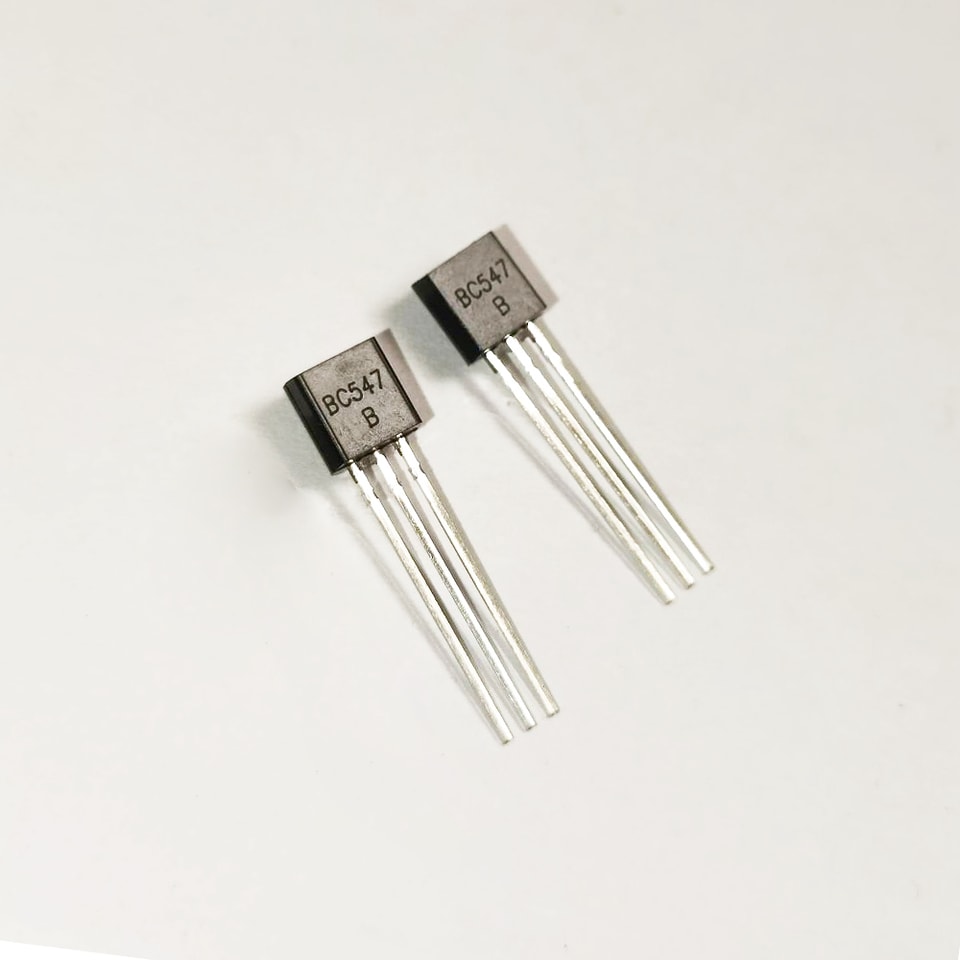

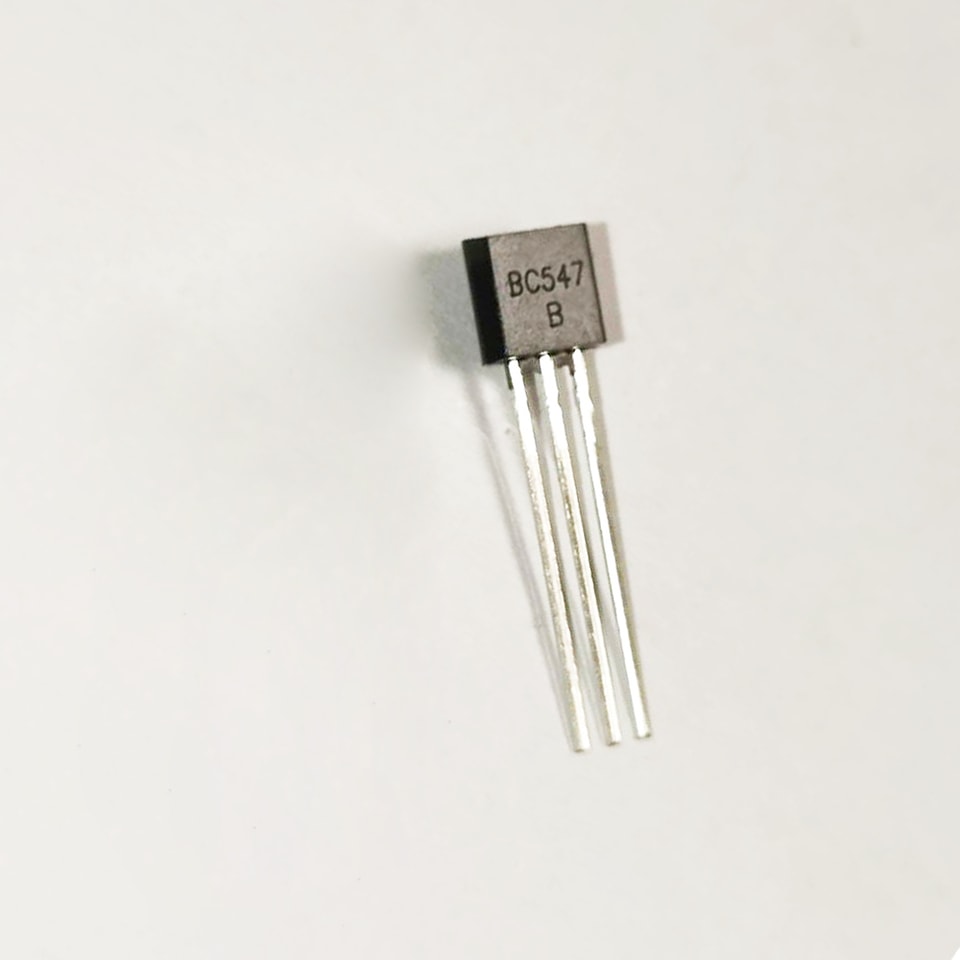

YZPST-BC547
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques

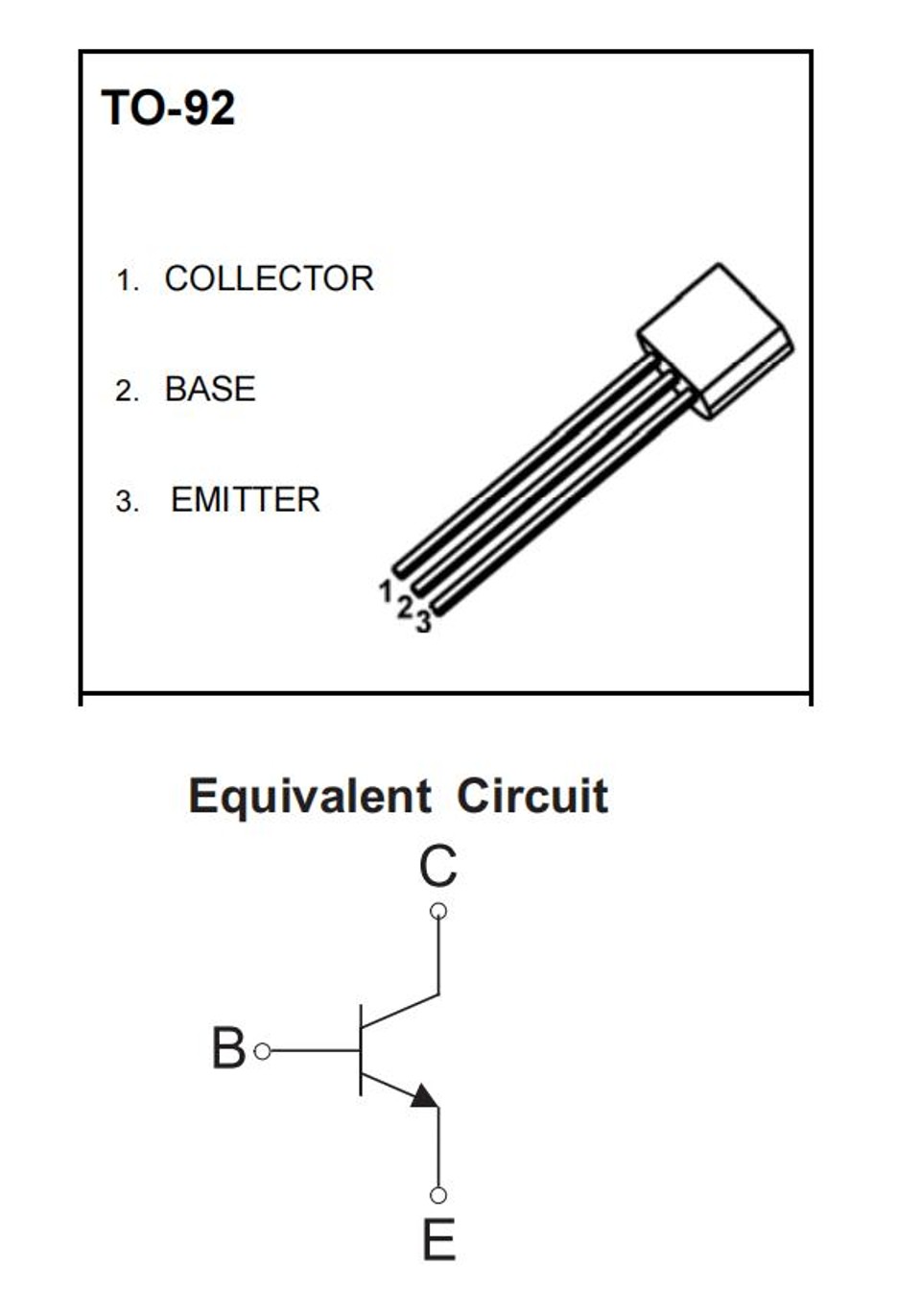

Transistors encapsulés en plastique TO-92
YZPST-BC546 / BC547 / BC548 TRANSTOR (NPN)
CARACTÉRISTIQUES
Haute tension
Complément des BC556, BC557, BC558
COMMANDE INFORMATIONS
| Référence | Boîtier | Méthode de conditionnement | Quantité par emballage |
| BC546 | TO-92 | Vrac | 1000 pièces/sac |
| BC546-TA | TO-92 | Ruban | 2000 pièces/boîte |
| BC547 | TO-92 | Vrac | 1000 pièces/sac |
| BC547-TA | TO-92 | Ruban | 2000 pièces/boîte |
| BC548 | TO-92 | Vrac | 1000 pièces/sac |
| BC548-TA | TO-92 | Ruban | 2000 pièces/boîte |
ABSOLUES VALEURS (Ta=25τsauf indication indiqué)
| Symbole | Paramètre | Valeur | Unité | |
| BC546 | 80 | |||
| V CBO | Tension collecteur-base | BC547 | 50 | V |
| BC548 | 30 | |||
| BC546 | 65 | |||
| V CEO | Tension collecteur-émetteur | BC547 | 45 | V |
| BC548 | 30 | |||
| BC546 | 6 | V | ||
| V EBO | Tension émetteur-base | BC547 | 6 | V |
| BC548 | 5 | V | ||
| IC | Courant de collecteur continu | 0.1 | A | |
| P C | Dissipation de puissance du collecteur | 625 | mW | |
| R θ JA | Résistance thermique jonction-ambiant | 200 | τ /W | |
| TJ,Tstg | Plage de température de jonction en fonctionnement et de stockage | -55~+150 | τ | |
Ta =25 τsauf indication indiquée
ÉLECTRIQUES CARACTÉRISTIQUES =25τsauf indication
| Paramètre | Symbole | Conditions d’essai | Min | Typ | Max | Unité | |
| BC546 | 80 | ||||||
| Tension de claquage collecteur-base | BC547 | V(BR)CBO | IC= 0.1mA,IE=0 | 50 | V | ||
| BC548 | 30 | ||||||
| BC546 | 65 | ||||||
| Tension de claquage collecteur-émetteur | BC547 | V(BR)CEO | IC=1mA,IB=0 | 45 | V | ||
| BC548 | 30 | ||||||
| BC546 | 6 | ||||||
| Tension de claquage émetteur-base | BC547 | V(BR)EBO | IE=10μA,IC=0 | 6 | V | ||
| BC548 | 5 | ||||||
| BC546 | VCB=70V,IE=0 | 0.1 | μA | ||||
| Courant de coupure du collecteur | BC547 | ICBO | VCB=50V,IE=0 | 0.1 | μA | ||
| BC548 | VCB=30V,IE=0 | 0.1 | μA | ||||
| BC546 | VCE=60V,IB=0 | 0.1 | μA | ||||
| Courant de coupure du collecteur | BC547 | ICEO | VCE=45V,IB=0 | 0.1 | μA | ||
| BC548 | VCE=30V,IB=0 | 0.1 | μA | ||||
| Courant de coupure de l’émetteur | IEBO | VEB=5V,IC=0 | 0.1 | μA | |||
| Gain en courant continu | * | VCE=5V, IC=2mA | 110 | 800 | |||
| hFE | |||||||
| Tension de saturation collecteur-émetteur | VCE(sat) | IC=100mA,IB=5mA | 0.3 | V | |||
| Tension de saturation base-émetteur | VBE(sat) | IC=100mA,IB=5mA | 1.1 | V | |||
| Tension base-émetteur | VBE | VCE=5V, IC=2mA | 0.58 | 0.7 | V | ||
| VCE=5V, IC=10mA | 0.75 | V | |||||
| Capacitance de sortie du collecteur | Cob | VCB=10V,IE=0, f=1MHz | 4.5 | pF | |||
| Fréquence de transition | fT | VCE=5V,IC=10mA, f=100MHz | 150 | MH | |||

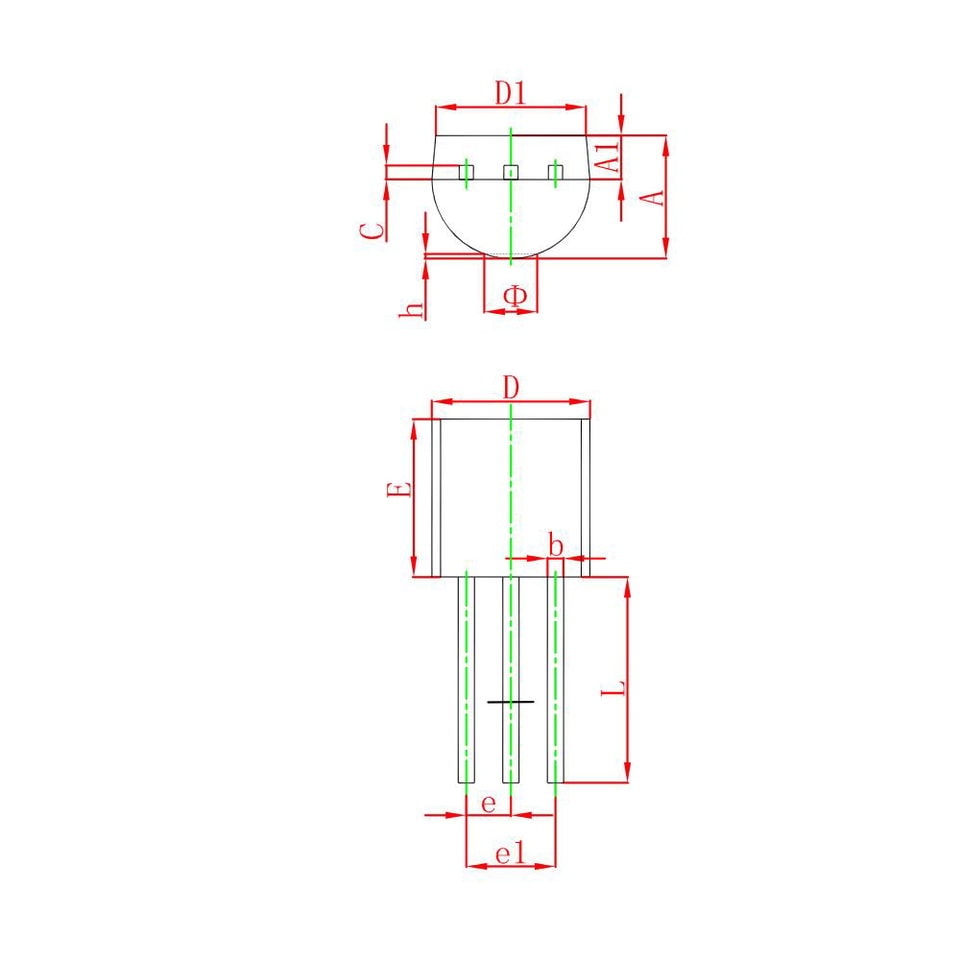

TO-92 Schéma du boîtiere Dimensions
.jpg)
| Symbole | Dimensions en millimètres | Dimensions en pouces | ||
| Min | Max | Min | Max | |
| A | 3.3 | 3.7 | 0.13 | 0.146 |
| A1 | 1.1 | 1.4 | 0.043 | 0.055 |
| b | 0.38 | 0.55 | 0.015 | 0.022 |
| c | 0.36 | 0.51 | 0.014 | 0.02 |
| D | 4.3 | 4.7 | 0.169 | 0.185 |
| D1 | 3.43 | 0.135 | ||
| E | 4.3 | 4.7 | 0.169 | 0.185 |
| e | 1.270 typ. | 0.050 typ. | ||
| e1 | 2.44 | 2.64 | 0.096 | 0.104 |
| L | 14.1 | 14.5 | 0.555 | 0.571 |
| 。 | 1.6 | 0.063 | ||
| h | 0 | 0.38 | 0 | 0.015 |
Pour plus d'informations sur le YZPST-BC547veuillez télécharger le fichier PDF ci-dessus nommé « YZPST-BC546 BC547 BC548 TO92 »
Aucun contenu produit supplémentaire n’est disponible.
