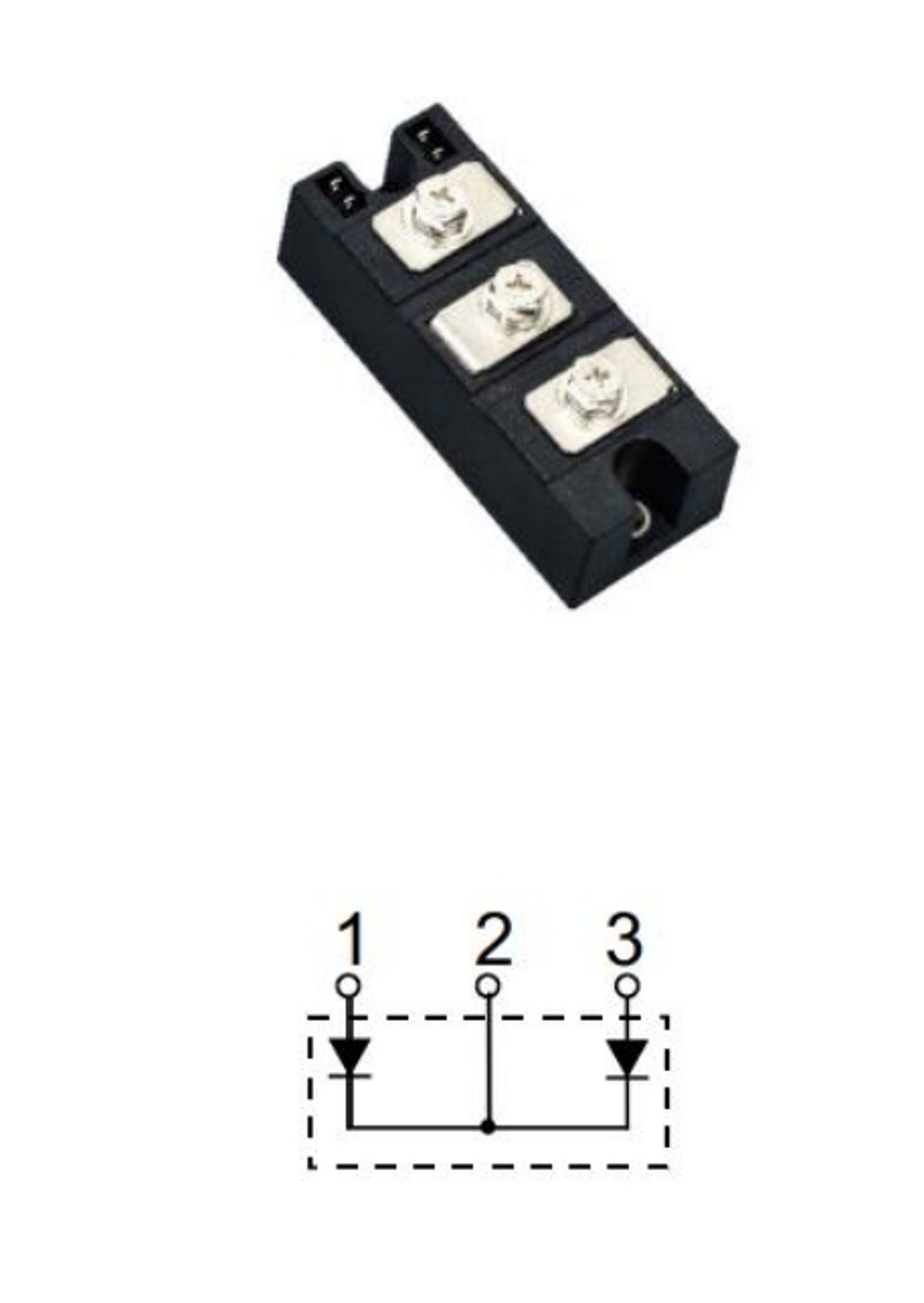

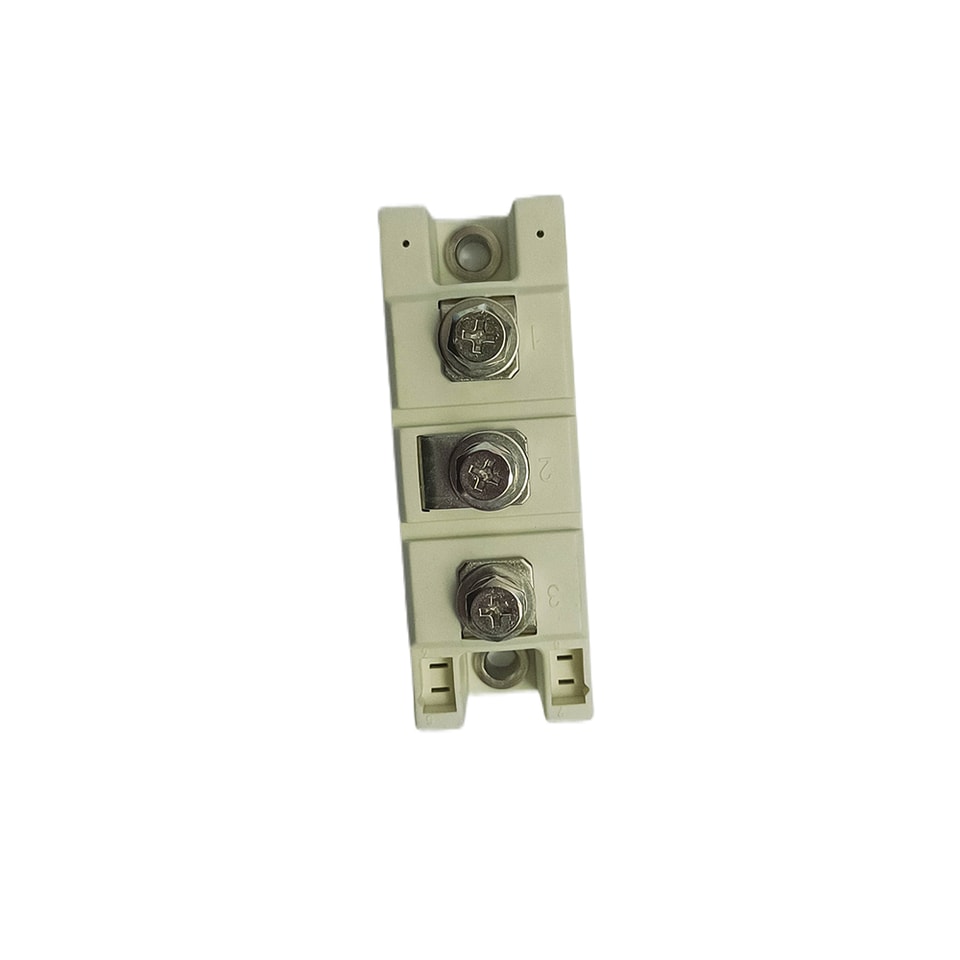

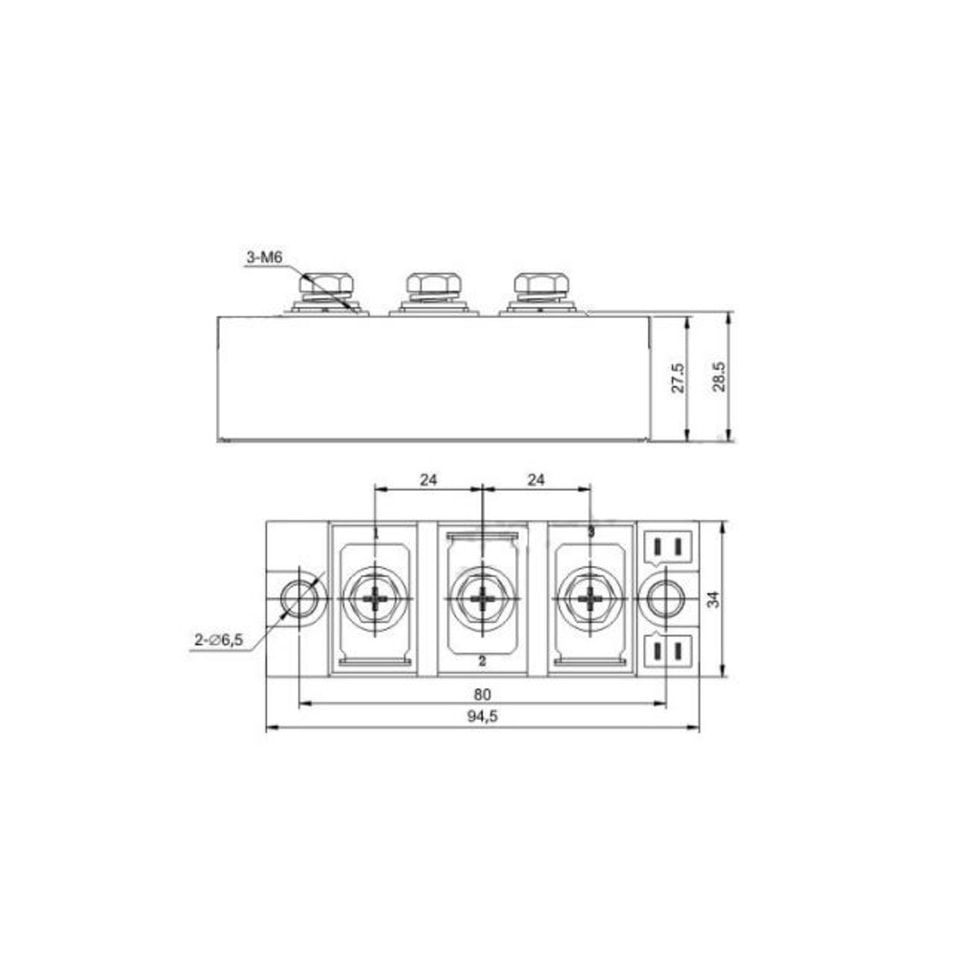

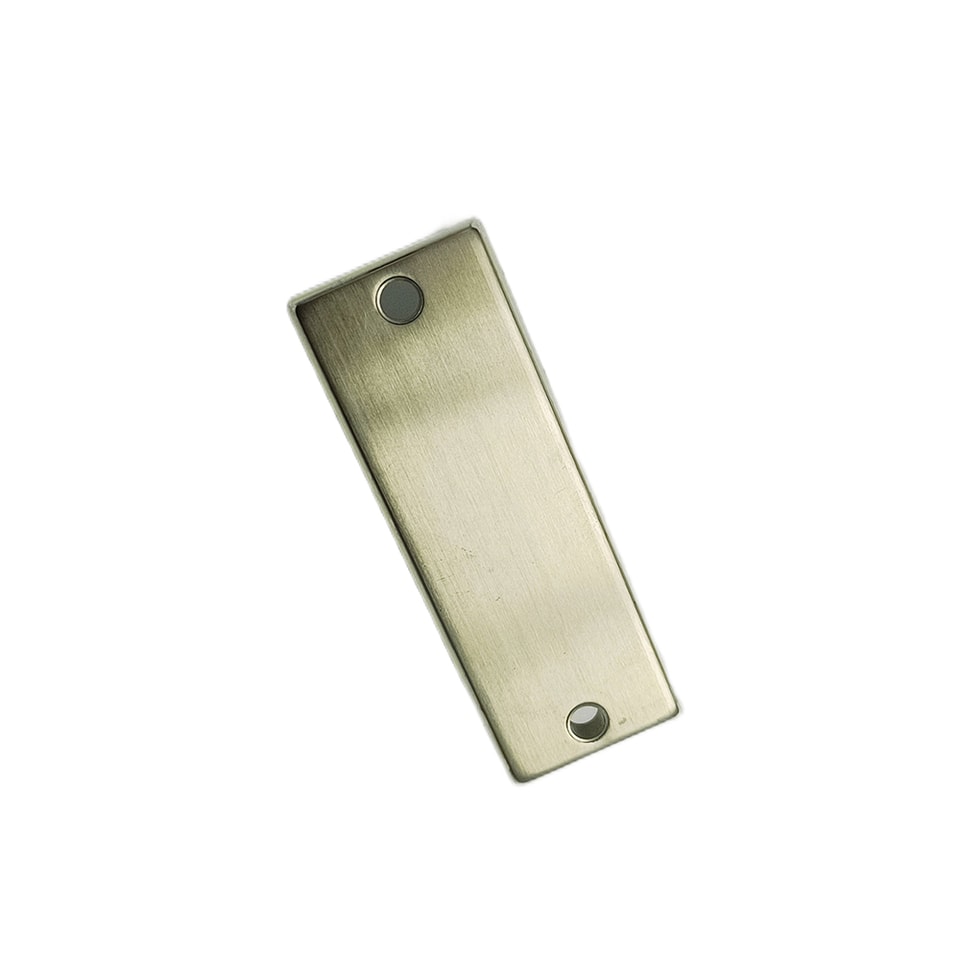

Réf. : YZPST-SDKF2X300-06B2 Module FRED 600 V 300 A
CARACTÉRISTIQUES DU PRODUIT
Temps de recouvrement inverse ultra-rapide
Caractéristiques de recouvrement inverse souples
Faibles pertes de recouvrement inverse
Faible tension directe
Forte capacité de courant de surtension
Faible courant de fuite
APPLICATIONS
Poste de soudage à onduleur
Alimentation sans interruption
Alimentation pour galvanoplastie
Nettoyeur et poste de soudage à ultrasons
Convertisseur et hacheur
PFC
MAXIMALES ABSOLUES CARACTÉRISTIQUES( T C =25 ° C sauf indication spécifié)
Symbole | Paramètre/conditions d’essains | Valeurs | Unité | |
VR | Maximum D.C. Temps de Tension | 600 | V | |
VRRM | Maximum Répétitif Tension inverse | |||
IF(AV) | Courant moyen Courant direct | TC=75℃, Par Diode | 300 |
A |
TC=75℃, Par Module | 2X300 | |||
IF(RMS) | RMS Courant direct | TC=75°C, Par Diode | 430 | |
IFSM | Non Surtension répétitive Avant Courant | TJ=45℃,t=10/8.3ms,Sinusoïdal,50/60Hz | 2400/2640 | |
TJ= 150℃ ,t=10/8.3ms,Sinusoïdal,50/60Hz | 2160/2380 | |||
I2t | Pour Fusion | TJ=45℃,t=10/8.3ms,Sinusoïdal,50/60Hz | 28800/29300 | A2S |
TJ= 150℃ ,t=10/8.3ms,Sinusoïdal,50/60Hz | 23300/23800 | |||
Ptot | Puissance Dissipation,TC=25℃, | 875 | W | |
TJ | Température de jonction | -40 à +150 | ℃ | |
TSTG | Température de stockage Plage | -40 à +125 | ℃ | |
Visol | Isolation Tension de claquage | CA, 50Hz(RMS), t=1minute/ 1s | 3000/3600 | V |
Md | Module vers Dissipateur | Recommandé（M6） | 4.7 | N·m |
Module Électrodes | Recommandé（M6） | 4.7 | N·m | |
RthJC | Résistance thermique jonction-boîtier (Per Diode ) | 0.143 | ℃ /W | |
Poids |
| 170 | g | |
ÉLECTRIQUES CARACTÉRISTIQUES (T C =25 ° C sauf indication spécifié)
| Symbole | Paramètre/conditions d’essains | Min. | Typ. | Max. | Unité | ||
| IR | Maximum Temps de FuiteCourant de crête | VR = 600V, TJ = 25℃ | 12 | mA | |||
| VR = 480V, TJ = 25/ 125℃ | 3/80 | ||||||
| VF | Tension directe | IF=150A,TJ=25/ 125℃ | 1.27/ 1.05 | V | |||
| IF=260A,TJ=25/ 125℃ | 1.36/ 1.19 | ||||||
| VTO | Pour les calculs de pertes de puissance uniquement | 0.85 | V | ||||
| trr | Temps de récupération Temps(IF = 300A, d IF/dt = -400A/ μs, VR = 300V,TJ = 100℃) | 250 | 300 | ns | |||
| rT | 1.34 | m Ω | |||||
| IRRM | Maximum Temps de courant de récupération | IF=300A, VR =300V, d IF/dt =- 400A/ μs | TJ = 25℃ | 44 | |||
| TJ = 100℃ | 66 | A | |||||
