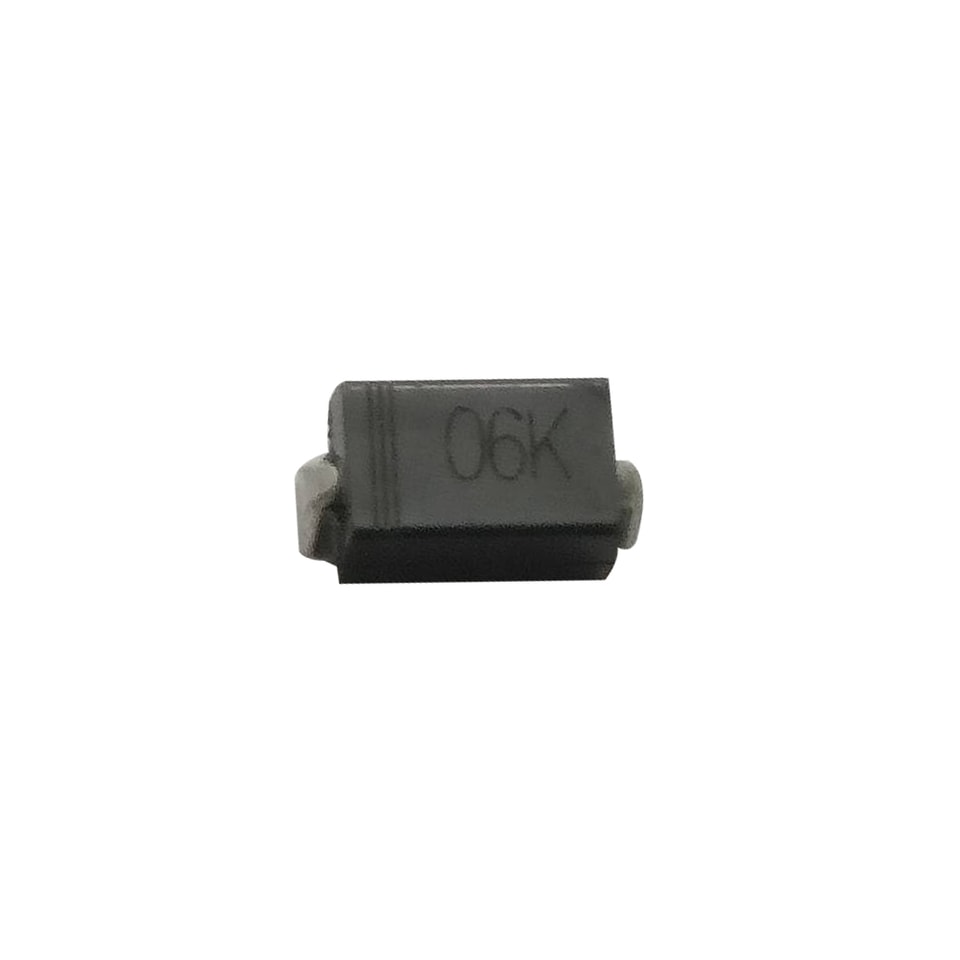

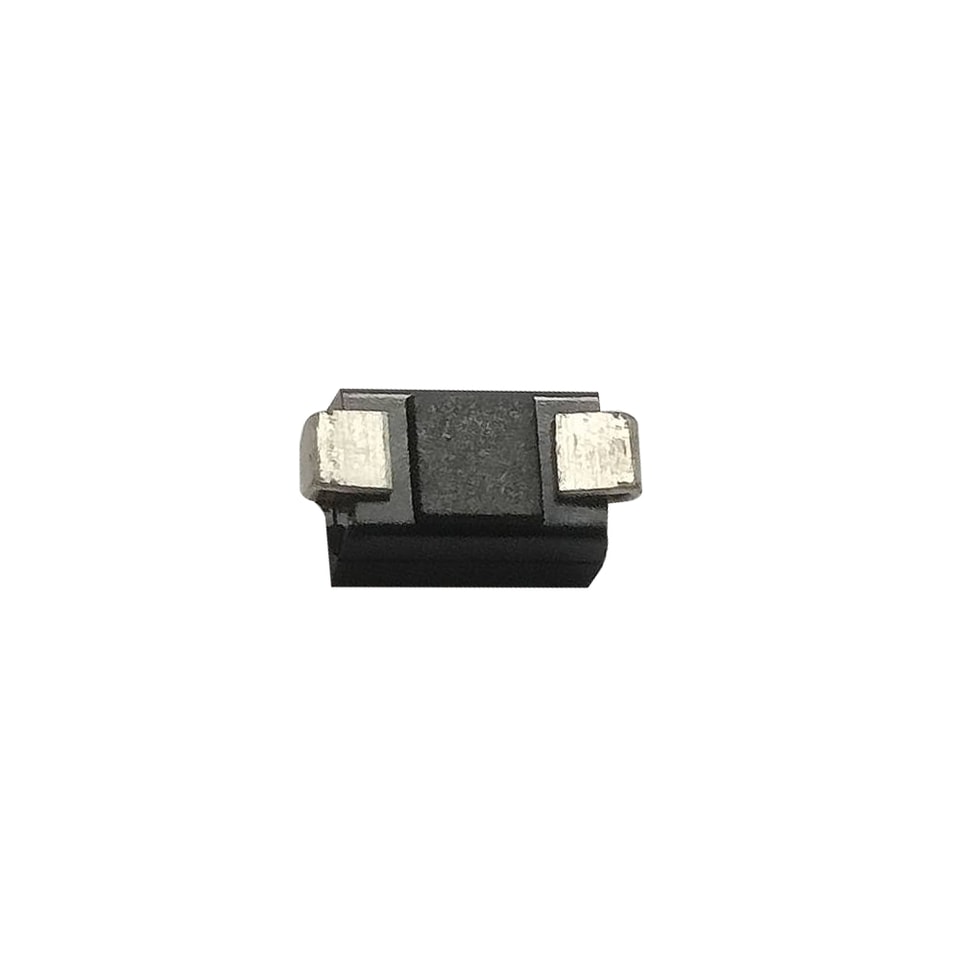

YZPST-2CL06K Diode redresseuse haute tension à récupération rapide en boîtier plastique, tension inverse 6 kV
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Redresseur haute tension à récupération rapide en boîtier plastique
YZPST-2CL06K
Diode redresseuse haute tension à récupération rapide en boîtier plastique, tension inverse 6 kV
Tension inverse 6 kV
Courant direct 5 mA
Caractéristiques
Pour les écrans haute résolution ou les récepteurs TV et les équipements d’automatisation industrielle
Jonction diffusée
Excellentes caractéristiques de sortie à haute température (faible courant de fuite à haute température et excellentes caractéristiques en inverse)
Caractéristiques nominales maximales et thermiques à une température ambiante de 25℃ sauf indication contraire.
Article | Symboles | 2CL06K | unité |
Tension inverse de crête répétitive | VRRM | 6 | kV |
Courant direct moyen | IF(AV) | 5 (onde sinusoïdale à demi-alternance 50 Hz, charge résistive, Ta=25℃) | mA |
Courant de surtension directe non répétitif | IFSM | 2 (demi-onde de 50 Hz, 1/2 cycle, Ta=25℃) | A |
Température ambiante | Tamb | -140 | ℃ |
Température de jonction virtuelle | TJ | 120 | ℃ |
Température de stockage | Tstg | -160 | ℃ |
Caractéristiques électriques Valeurs nominales à une température ambiante de 25 ℃ sauf indication contraire.
Article | Symboles | 2CL06K | unité | ||
Chute de tension directe | IF = 10 mA | VF | 6 | V | |
Courant inverse à température normale | VR=VRRM | IRm1 | 2 | μA | |
TA=100 ℃ Courant inverse à haute température | VR=VRRM | IRm2 | 5 | μA | |
Temps de recouvrement inverse | IF=2 mA , Irp=4 mA temps de récupération 1 mA | trr | 100 | nS | |
