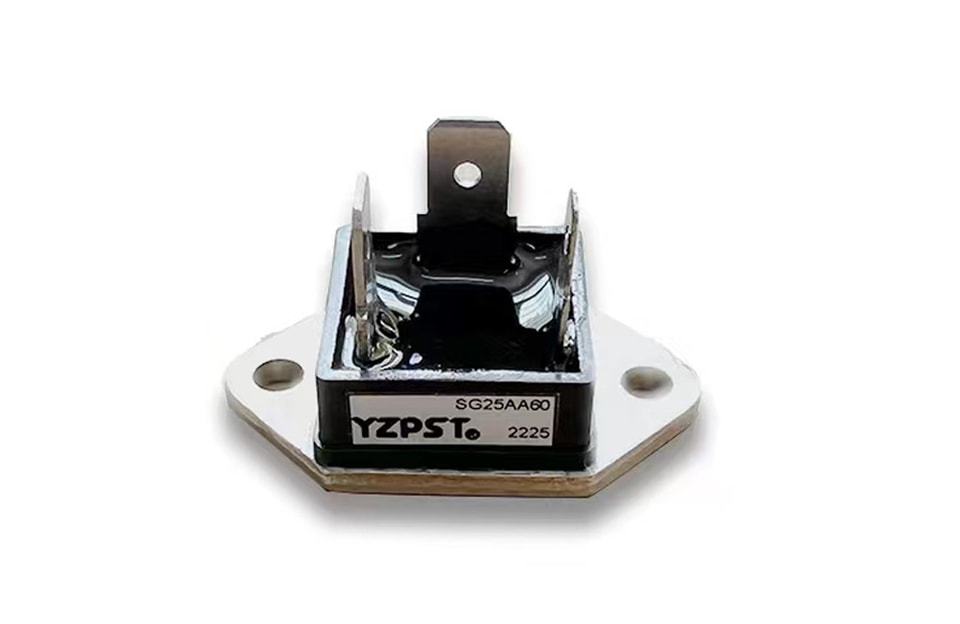

YZPST- SG25AA60
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
TModules thyristors
YZPST- SG25AA60
Caractéristiques
Dissipation thermique via une base métallique isolée en céramique de nitrure d’aluminium
Contacts de pression en métal précieux pour une fiabilité élevée
Thyristor à gâchette amplificatrice
Typique Applicationss
· Commande de moteur à courant continu
· Régulation de température
· Variation professionnelle de l’intensité lumineuse
Maximum Valeurs
Symbole | Condition | Caractéristiques | UUnité |
IT(AV) | Simple phase ，demi-onde onde ，sin180°conduction ;TC=70°C | 25 | A |
ITRMS | Simple phase ，demi-onde onde ，sin180°conduction | 39 | A |
ITSM | Tj= Tj MAX | 0.45 | kA |
I2t | Tj= Tj MAX | 1.04 | kA2S |
VDRM/VRRM | Tj= Tj MAX | 600 | V |
di/dt | non-répétitive | 100 | A/us |
Vesto | A.C. 1minute/1S | 2000 | V |
Tj |
| -40 ~ + 125 | °C |
Tstg |
| -40 ~ + 125 | °C |
W | Aenviron | 23 | g |
Électriques Caractéristiques
Symbole | Condition | Caractéristiques | UUnité |
IDRM /IRRM | À VDRM ，Simple phase ，demi-onde onde ，Tj= Tj MAX | 5 | mA |
VTM | État-de marche Courant 78A ，Tj=25°C | 1.40 | V |
VT(TO) | Tj= Tj MAX | - | V |
T | Tj= Tj MAX | - | mΩ |
RL1G1 |
| - | Ω |
RL2G2 |
| - | Ω |
tgd | Tj=25°C;VD=0,4VDRM ; ITM=ITAV | - | us |
tq | dvD/dt50V/us; Tj= Tj MAX; ITM=ITAV | - | us |
IGT/VGT | Tj=25°C ，IT=1A ，VD=6 V | 40 / 3.0 | mA/V |
VGD | VD=67 %VDRM | 0.2 | V |
DV/DT | VD=67 %VDRM | 100 | V/us |
IH | Tj=25°C | 30 | mA |
IL | Tj=25°C | - | mA |
Rth(j-c) | Thermique résistance Jonction à boîtier; par Module | 1.6 | °C /W |
Rth(c-h) | Thermique résistance boîtier à dissipateur thermique; par Module | - | K/W |

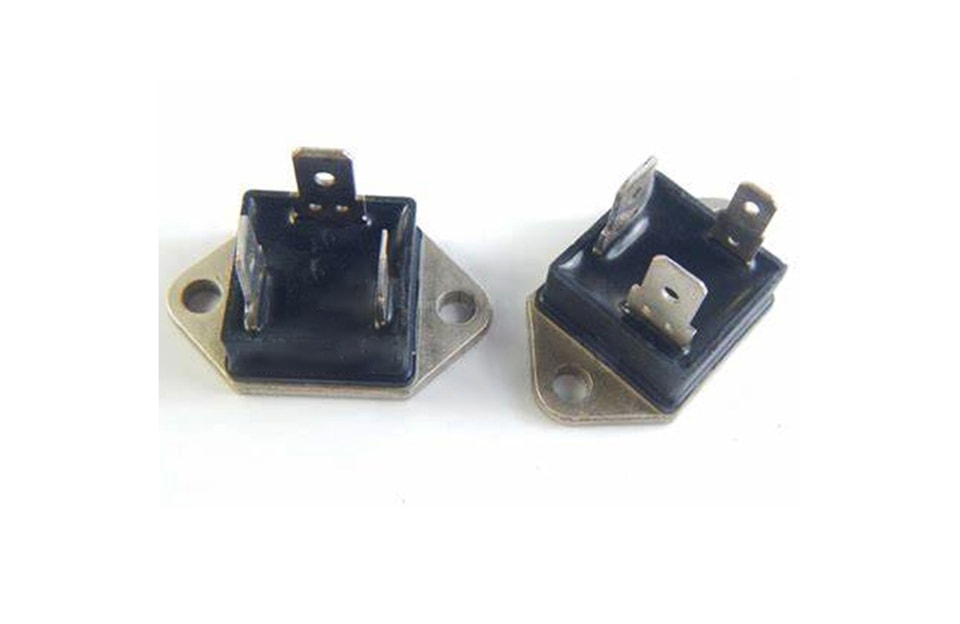

Dessin coté
.jpg)
.jpg)
