COMPOSANT DE PUISSANCE
YZPST-SK70KQ12
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques

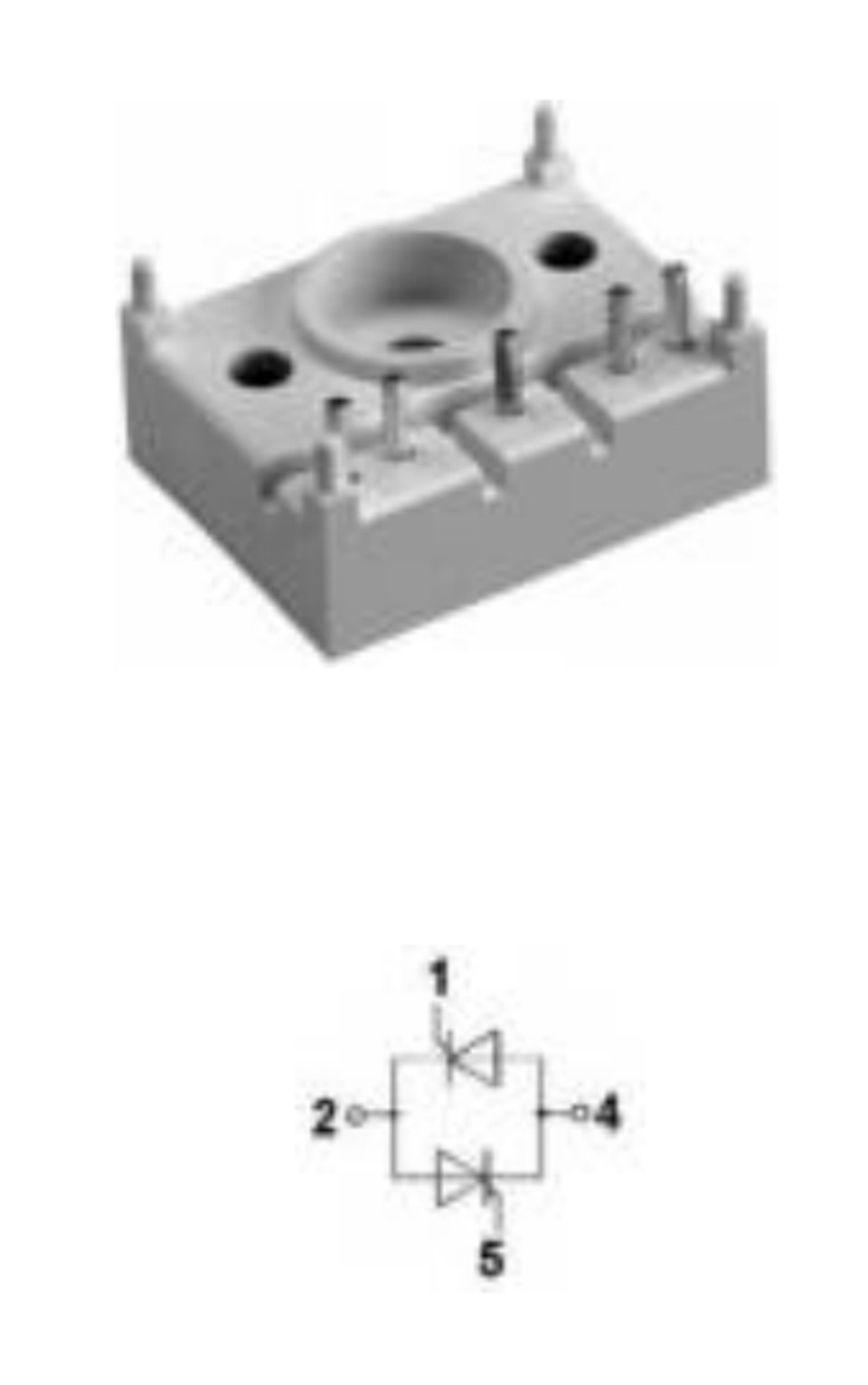

YZPST-SK70KQ12
CARACTÉRISTIQUES DU PRODUIT
Conception compacte
Montage à une seule vis
Transfert thermique et isolation via DBC
Puces de thyristor à passivation verrée
Faible courant de fuite
APPLICATIONS
Démarreurs progressifs
Régulation de la température
Commande d’éclairage
MAXIMALES ABSOLUES VALEURS(T C =25°C sauf indication contraire)
| Symbole | Paramètre | Conditions d'essai | Valeurs | Unité |
| VRRM | Tension inverse répétitive maximaleinverse | Tvj=125℃ | 1200 | V |
| VDRM | Maximumrépétitive tension de blocage de crête | |||
| VRSM | Non-Répétitif Tension inverse | Tvj=125℃ | V | |
| VDSM | Non répétitif tension de blocage de crête | 1300 | ||
| IRRM | Répétitive maximale Courant inverse | Tvj=125℃ | 5 | mA |
| IDRM | Maximumrépétitive courant de blocage de crête | |||
| IT(AV) | courant moyen à l’état passant Courant | TC=85℃ | 55 | |
| IT(EFF) | RMS Courant | TC=85℃, sin180。 | 80 | A |
| ITSM | Non Surtension répétitive Courant de crête à l’état passant | 10 ms, Tj=25℃ | 1100 | |
| I2t | Pour Fusion | 10 ms, Tj=25℃ | 6050 | A2S |
| VTM | Tension de pointe à l'état passant | ITM=150 A | 1.7 | V |
| dv/dt | taux critique de montée à l’état bloqué tension | VD=2/3VDRM T d’ouverture de grillej=125℃ | 1000 | V/µs |
| IGT | courant de déclenchement de gâchette max. | 80 | mA | |
| VGT | tension de déclenchement de gâchette max. | 1.5 | V | |
| IH | courant de déclenchement de gâchette | 200 | mA | |
| IL | courant d’accrochage | 500 | mA | |
| Viso | CA 50 Hz RMS 1 min | 2500 | V | |
| TJ | Température de jonction | -40 à +125 | ℃ | |
| TSTG | Plage de température de stockage | -40 à +125 | ||
| RthJC | Résistance thermique jonction-boîtier Résistance (par thyristor puce) | 0.7 | ℃ /W | |
| Couple | force de montage, Module vers dissipateur | 2.5 | N·m | |
| Tsoudure | bornes, 10 s | 260 | ℃ | |

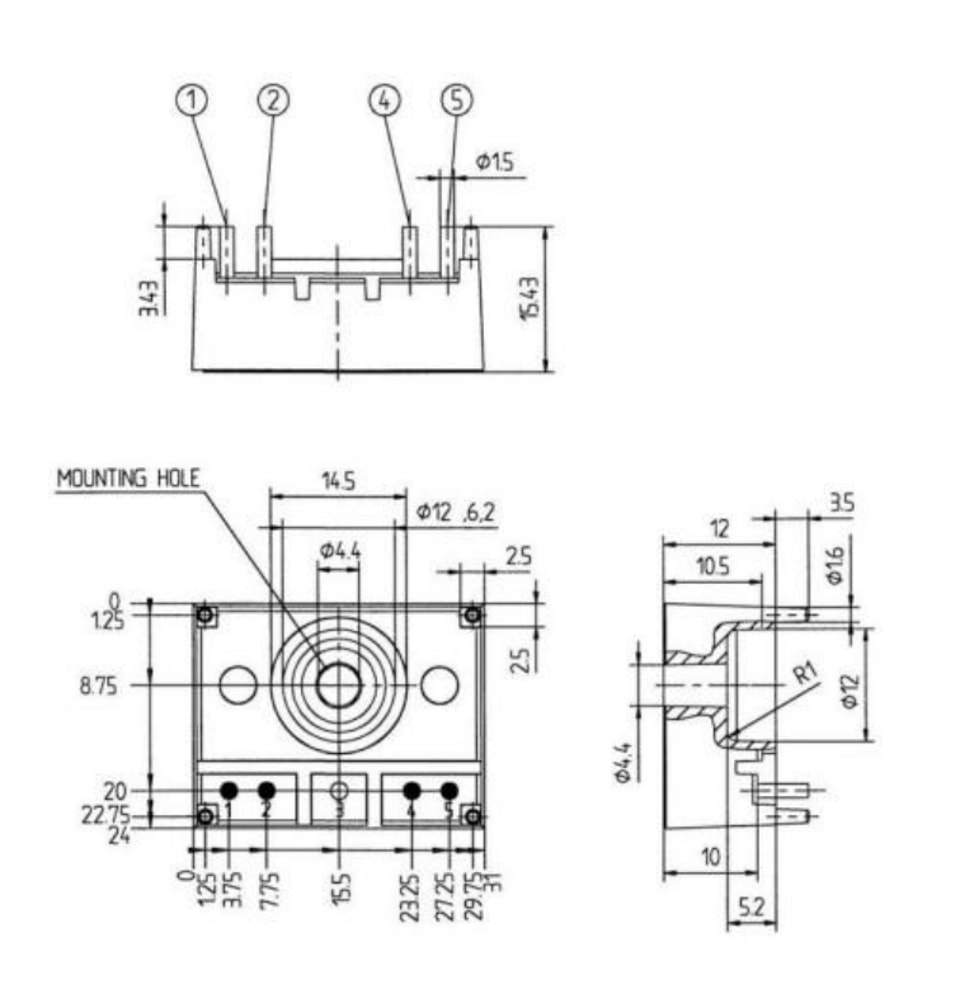

Contours
Aucun contenu produit supplémentaire n’est disponible.
