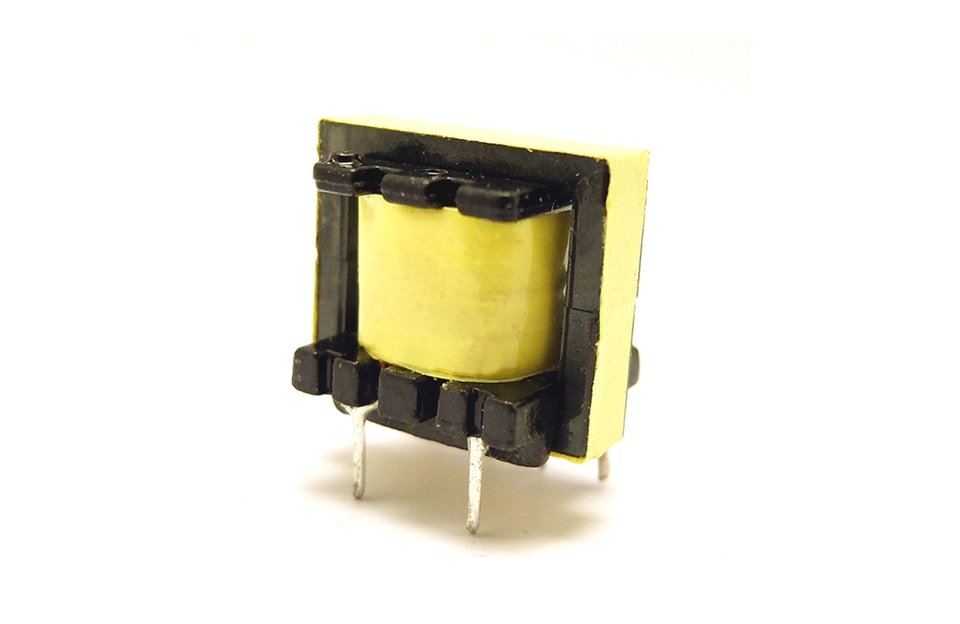

Caractéristiques du transformateur haute fréquence EE16

1. Fréquence de fonctionnement : 20 kHz-500 kHz
2. Puissance de sortie : 0,5 à 15 W
3. Température de fonctionnement : -40 ℃ à +125 ℃
4. Température de stockage : 25 ℃ à +85 ℃
5. Humidité de stockage : 30 à 95 %

Les caractéristiques du transformateur haute fréquence EE16 Le transformateur haute fréquence EE16 se distingue par sa petite taille, son faible prix et sa fiabilitéhautefiabilité. EEtransformateur est un noyau ferrite de base offrant des performances stables, un faible coût et un courant élevé, largement utilisé dans la conversion d’énergie et le câblage.La plage de filtrage va du faible au élevé, ce qui permet de répondre aux besoins de divers circuits d’application.Si vous utilisez du fil émaillé en polyester résistant à la chaleur de 155 ℃ ou 180 ℃, il peut répondre à différentes conditions de température et convient à diverses alimentations à découpage, onduleurs, UPS, etc.

Application de

transformateur haute fréquence EE16 Le transformateur haute fréquence EE16 est généralement utilisé comme transformateur d’alimentation auxiliaire, convertisseur DC-DC, transformateur d’attaque, appareil photo numérique, chargeur d’alimentation à découpage portable, etc.

Pour plus d’informations sur le transformateur, veuillez télécharger le fichier PDF intitulé « Transformer EE16 » ci-dessus.

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

Numérotation	Types de	Style Skull	long	d’impulsion	haute	L’un des codes PIN		Deux fois depuis le PIN		Espacement entre les lignes	Diamètre des broches
EE16-1	vertical	Ⅰ	18.0	16.5	17.5	4	3.5	6	2.7	12.3	Φ0.6
EE16-2	vertical	Ⅰ	16.5	14.0	15.5	5	3.3	5	3.3	10.5	Φ0.6
EE16-3	vertical	Ⅰ	15.5	15.5	14.0	4	3.8	4	3.8	10.2	Φ0.6
EE16-4	horizontal	Ⅱ	17.0	21.0	14.5	4	3.8	4	3.8	15.7	Φ0.6
EE16-5	horizontal	Ⅱ	17.0	19.0	13.5	5	3.2	5	3.2	15.5	Φ0.6
EE16-6	horizontal	Ⅱ	17.0	19.0	14.0	5	2.5	5	2.5	12.5	Φ0.6
EE16-7	vertical	Ⅲ	17.0	18.0	16.5	5	3.2	2	12.8	13.8	Φ0.6
EE16-8	vertical	Ⅲ	17.0	17.0	15.0	5	3.5	4	5,0 / 3,2	14.2	Φ0.6
