Triacs BTA212 12 A

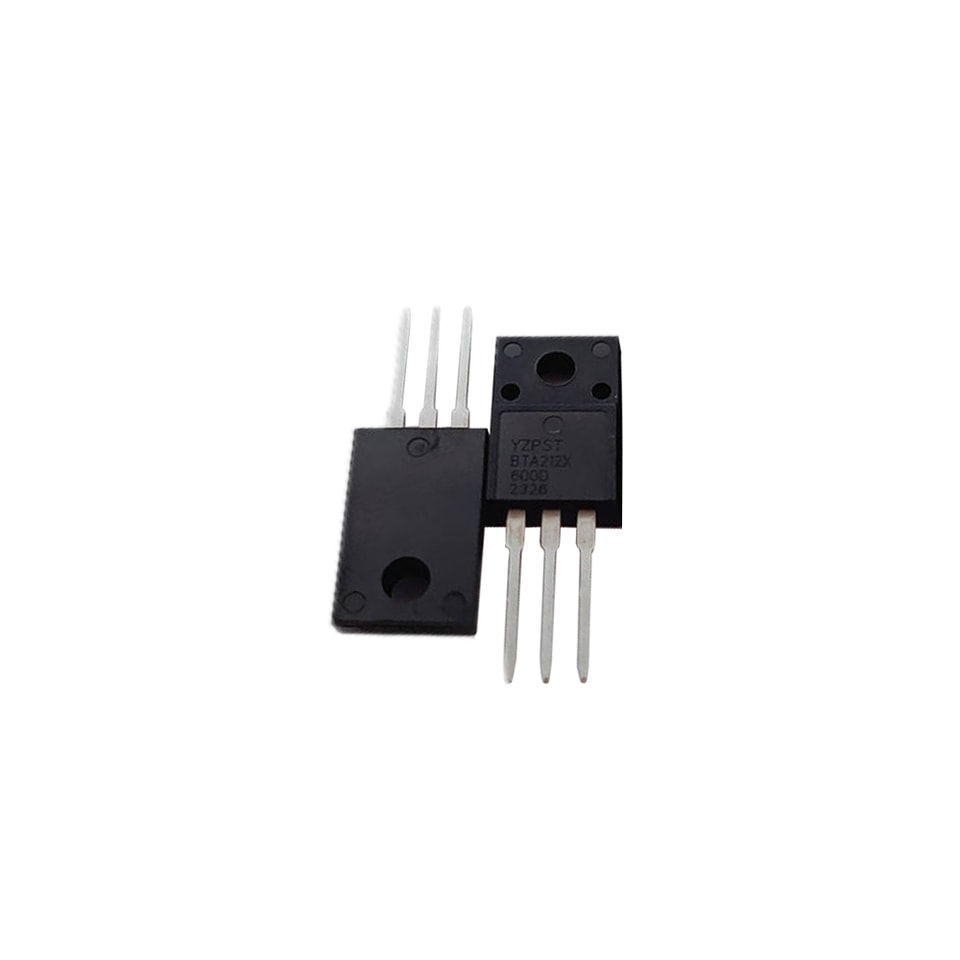

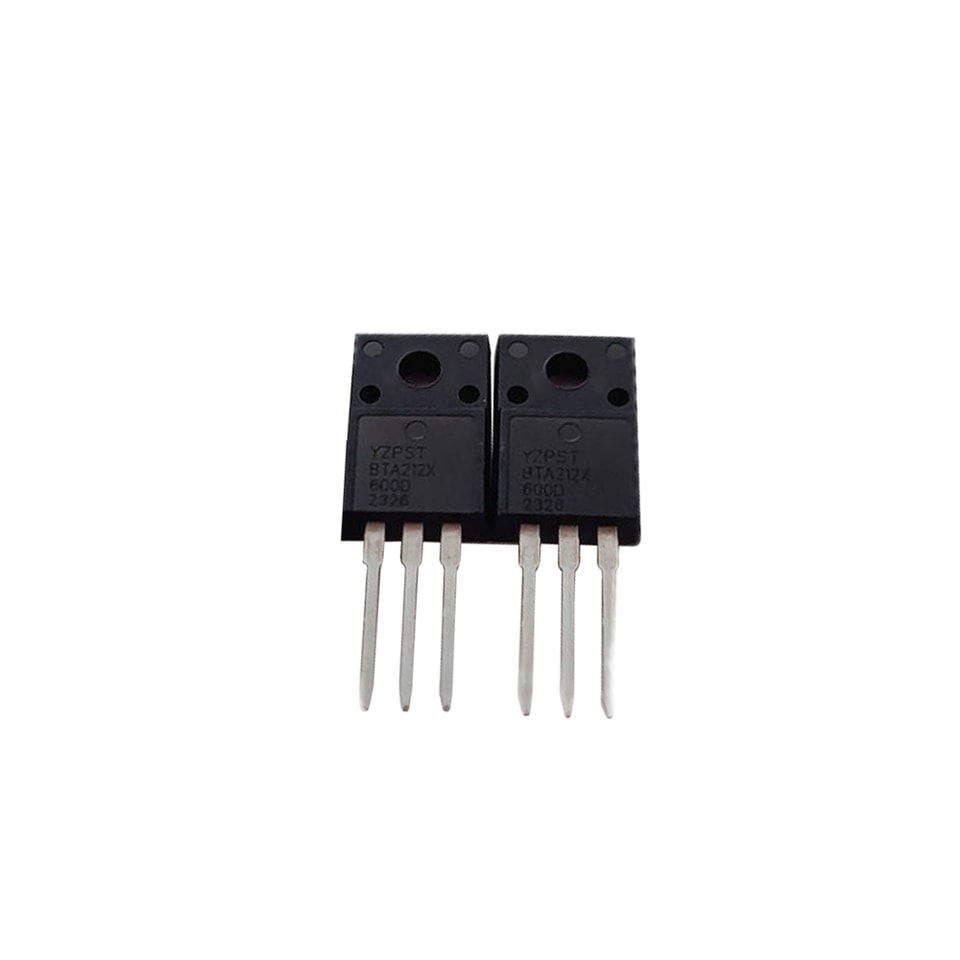

YZPST-BTA212X-600D
DESCRIPTION :
Grâce à une forte capacité à supporter les chocs de courant importants,les triacs de la série BTA212 offrent un taux de dv/dt élevé et une forte immunité aux interférences électromagnétiques. Grâce à leurs excellentes performances de commutation, les produits à 3 quadrants sont particulièrement recommandés pour les charges inductives. Entre les trois bornes et le dissipateur thermique externe, ils offrent une tension d’isolement nominale de 2500 Veff conforme aux normes UL.
PRINCIPALES CARACTÉRISTIQUES :
symbole | valeur | unité |
IT(RMS) | 12 | A |
VDRM/VRRM | 600/800/1200 | V |
VTM | ≤1.5 | V |
MAXIMALES ABSOLUES CARACTÉRISTIQUES NOMINALES :
Paramètre | Symbole | Valeur | Unité |
Plage de température de jonction de stockage | Tstg | -40~150 | ℃ |
Plage de température de jonction de fonctionnement | Tj | -40~125 | ℃ |
Tension de blocage répétitive de crête à l’état bloqué (Tj=25℃) | VDRM | 600/800/1200 | V |
Tension inverse répétitive de crête (Tj=25℃) | VRRM | 600/800/1200 | V |
Courant efficace à l’état passant | IT(RMS) | 12 | A |
Courant de crête non répétitif de surintensité à l’état passant (cycle complet, F=50 Hz) |
ITSM |
120 |
A |
Valeur I2t pour le fusible (tp=10 ms) | I2t | 78 | A²s |
Taux critique d’augmentation du courant à l’état passant (IG=2×IGT) | dI/dt | 50 | A/μs |
Courant de crête de grille | IGM | 4 | A |
Dissipation de puissance moyenne de gâchette | PG(AV) | 1 | W |
Puissance de crête de gâchette | PGM | 5 | W |
CARACTÉRISTIQUES ÉLECTRIQUES (Tj=25℃ sauf indication contraire)
3 quadrants：
| Paramètre | Valeur | |||||||
| Condition d’essai | Quadrant | TW | SW | CW | BW | Unité | ||
| IGT | VD=12 V, | 5 | 10 | 35 | 50 | mA | ||
| VGT | RL=33 Ω | Ⅰ- Ⅱ-Ⅲ | MAX | 1.5 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | MIN | 0.2 | V | |||
| IH | IT=100mA | MAX | 5 | 10 | 40 | 60 | mA | |
| Ⅰ-Ⅲ | 20 | 30 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 25 | 40 | 60 | 80 | mA |
| VD=2/3VDRM Tj=125℃ Porte ouverte | ||||||||
| dV/dt | MIN | 100 | 200 | 500 | 1000 | V/ µs | ||
4 quadrants：
| Paramètre | Valeur | |||||
| Condition d’essai | Quadrant | C | B | Unité | ||
| Ⅰ- Ⅱ-Ⅲ | 25 | 50 | mA | |||
| IGT | VD=12 V, | Ⅳ | 50 | 70 | mA | |
| VGT | RL=33 Ω | TOUT | MAX | 1.5 | V | |
| VGD | VD=VDRM | TOUT | MIN | 0.2 | V | |
| IH | IT=100mA | MAX | 40 | 60 | mA | |
| Ⅰ-Ⅲ- Ⅳ | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 70 | 90 | mA |
| VD=2/3VDRM Tj=125℃ Porte ouverte | ||||||
| dV/dt | MIN | 200 | 500 | V/ µs | ||
CARACTÉRISTIQUES STATIQUES
| Symbole | Condition d’essai | Valeur | Unité | ||
| VTM | ITM=17 A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
| IDRM | Tj=25℃ | 5 | µA | ||
| IRRM | VDRM= VRRM | Tj= 125℃ | MAX | 1 | mA |
THERMIQUES RÉSISTANCES
| Symbole | Condition d’essai | Valeur | Unité | |
| TO-220A (isolé） | 2.3 | |||
| TO-220B (non isolé） | 1.5 | |||
| TO-220F (isolé） | 2.5 | ℃/W | ||
| Rth(j-c) | jonction à boîtier(CA) | TO-263 | 1.5 | |

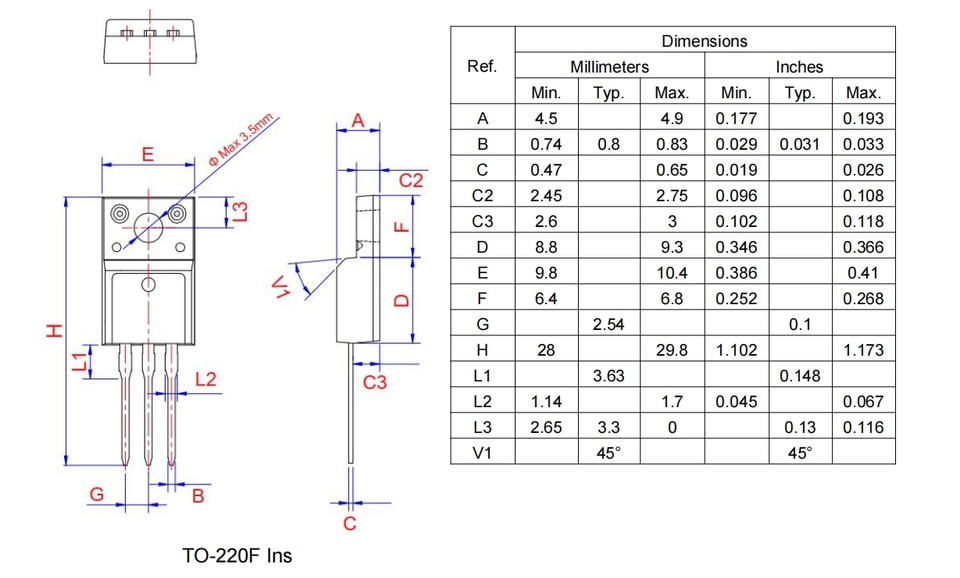

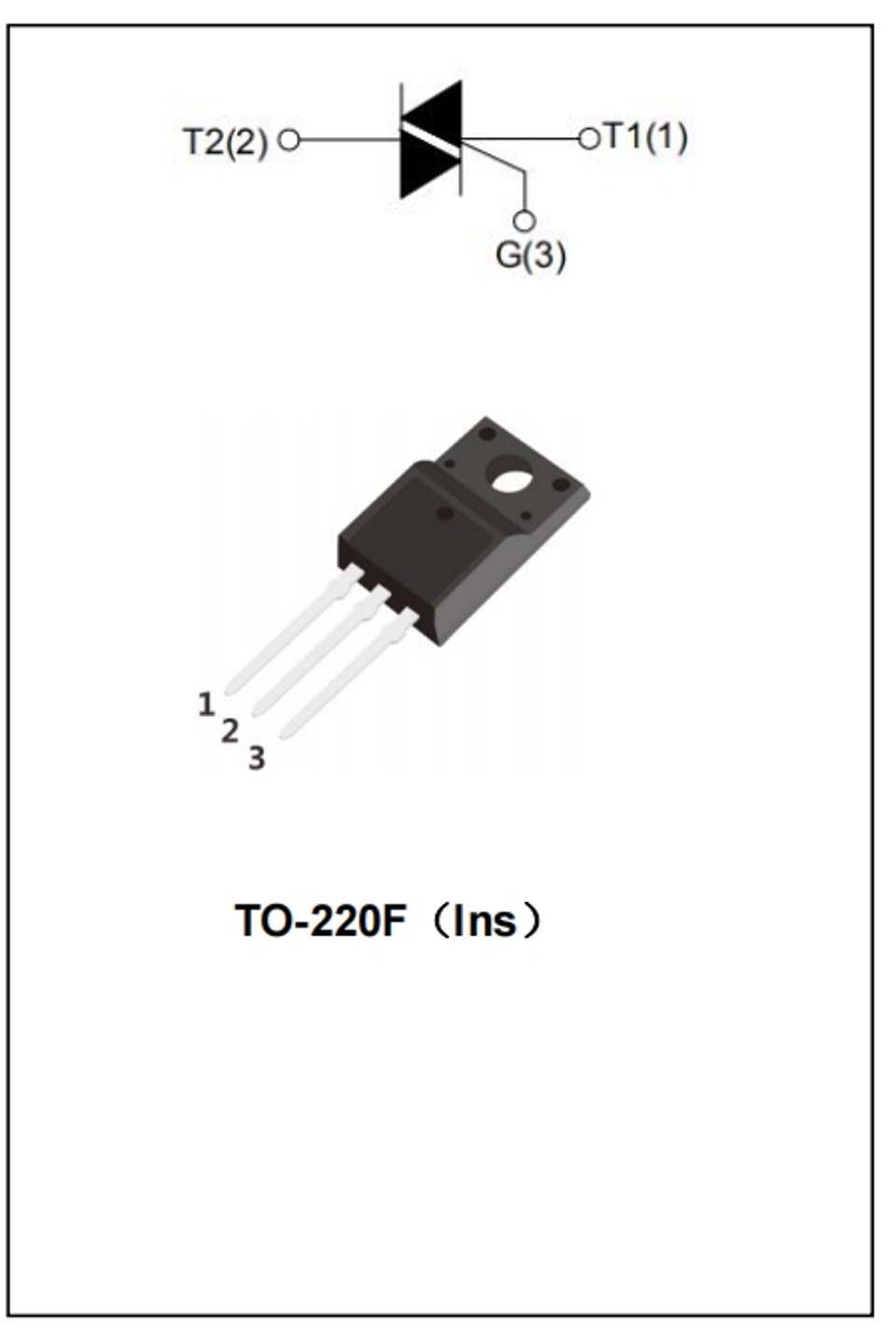

DONNÉES MÉCANIQUES DU BOÎTIER
