Série BTA60 TRIACs 60 A

DESCRIPTION :

La série de triacs BTA60 convient à tous les types d’applications de commande, notamment la commande de moteurs, l’éclairage industriel et domestique, le chauffage et la commutation statique, les variateurs de vitesse de moteur… Grâce à leur technique de montage par clip, ils offrent des performances supérieures en matière de tenue aux courants de surtension.
Grâce à une plaquette céramique interne, la série BTA offre une languette isolée en tension (valeur nominale de 2500 VRMS), conforme aux normes UL.

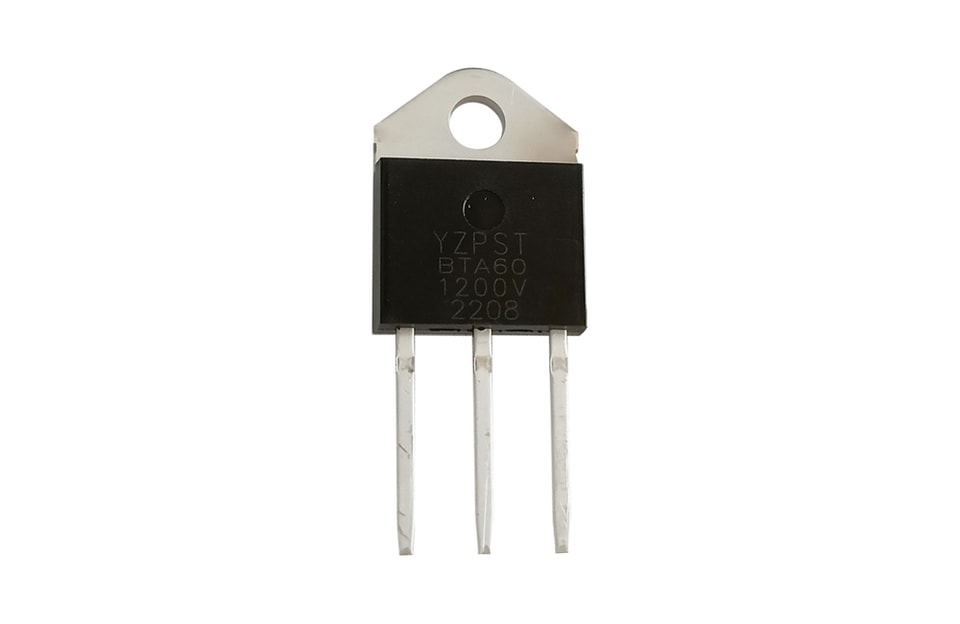

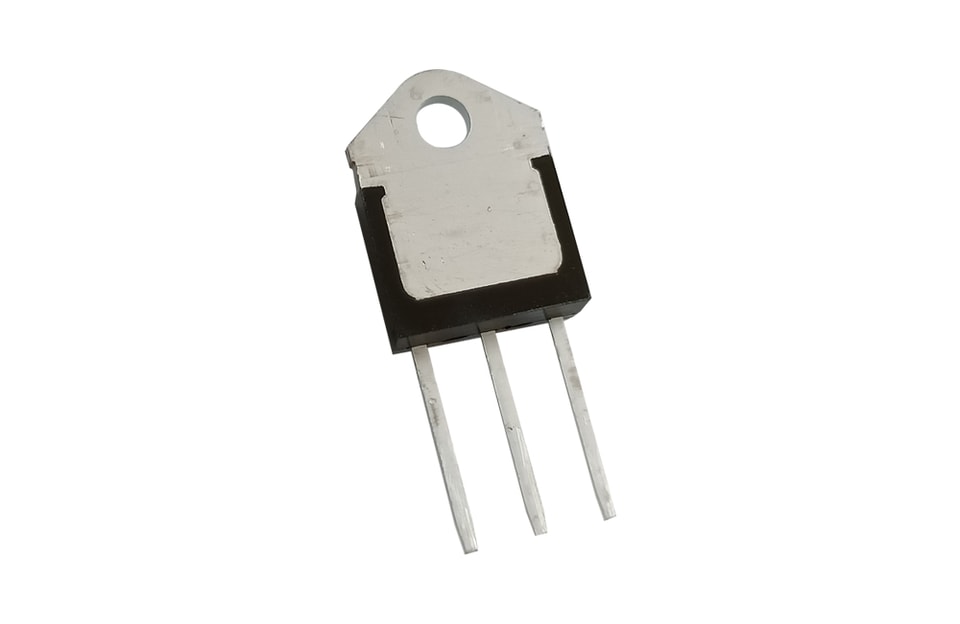

YZPST-BTA60 triac

Symbole	Valeur	Unité
IT(EFF)	60	A
VDRM VRRM	1200/1600	V
V_TM	1.55	V

VALEURS MAXIMALES ABSOLUES

Paramètre	Symbole	Valeur	Unité
Plage de température de jonction de stockage	Tstg	-40 ~150	℃
Plage de température de jonction en service	Tj	-40~125	℃
Tension de blocage à l’état bloqué, crête répétitive (T =25℃)	V_DRM	1200/1600	V
Tension inverse de crête répétitive (T =25℃)	V_RRM	1200/1600	V
Courant efficace à l’état passant	IT(EFF)	60	A
Courant de crête non répétitif en conduction sur une demi-onde complète, F=50 Hz	I_TSM	500	A
I2Valeur t pour le pouvoir fusible (tp=10ms)	I2t	1250	A2S
Taux critique d’augmentation du courant à l’état passant (I =2×I_GT)	dI/dt	50	A/μS
Courant de crête de gâchette	I_GM	8	A
Dissipation de puissance moyenne de grille	PG(AV)	1	W

CARACTÉRISTIQUES ÉLECTRIQUES (T=25℃sauf indication contraire)

3 quadrants

Symbole	Condition d’essai	Quadrant		Valeur	Unité
I_GT	V =12V R =33Ω	Ⅰ Ⅱ Ⅲ	MAX.	50	mA
V_GT	V =12V R =33Ω	Ⅰ-Ⅱ-Ⅲ	MAX.	1.3	V
V_GD	V_D=V_DRMTj=125℃ R=3.3KΩ	Ⅰ-Ⅱ-Ⅲ	MIN.	0.2	V
I_L	I_G=1.2I_GT	Ⅰ-Ⅲ	MAX.	80	mA
I_L	I_G=1.2I_GT	II	MAX.	180	mA
I_H	I_T=100mA		MAX.	80	mA
dV/dt	V_D=2/3V_DRM Grille Ouvert Tj=125℃		MIN.	1000	V/μs

CARACTÉRISTIQUES STATIQUES

Symbole	Paramètre		Valeur(MAX.)	Unité
V_TM	I_TM=80A tp=380μs	Tj =25℃	1.65	V
I_DRM	VD=VDRM VR=VRRM	Tj =25℃	10	μA
I_RRM	VD=VDRM VR=VRRM	Tj =125℃	5	mA

Résistances thermiques

Symbole

Paramètre

Valeur

Unité

Rth(j-a)

jonction à l'air ambiant

℃/W

Rth(j-c)

Jonction au boîtier (AC)

0.8

Schéma d’informations de commande

Données mécaniques du boîtier TO-3P

Pour plus d’informations surYZPST-BTA60veuillez télécharger le fichier PDF ci-dessus nommé « YZPST-BTA60 "
