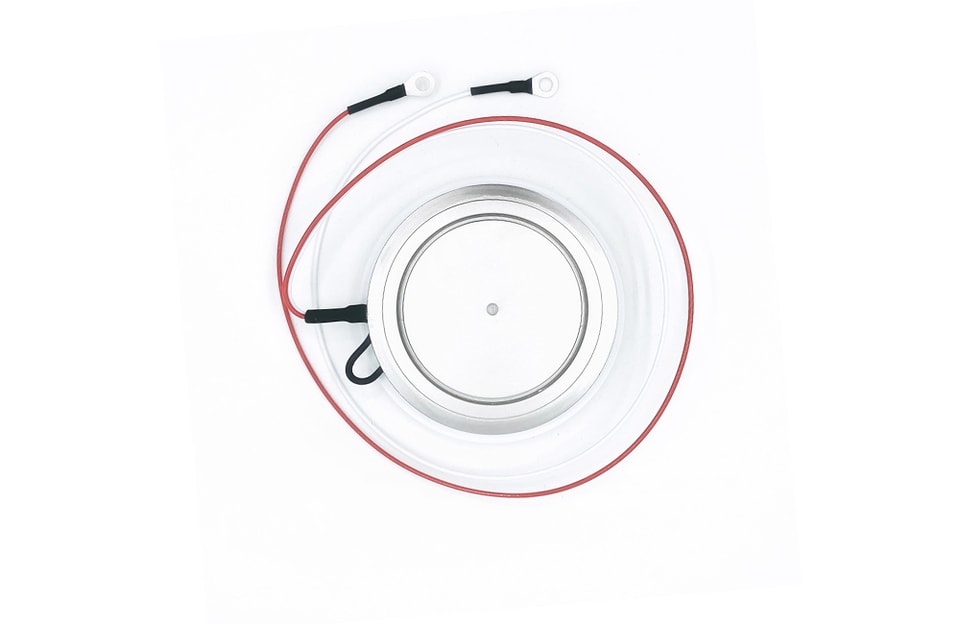

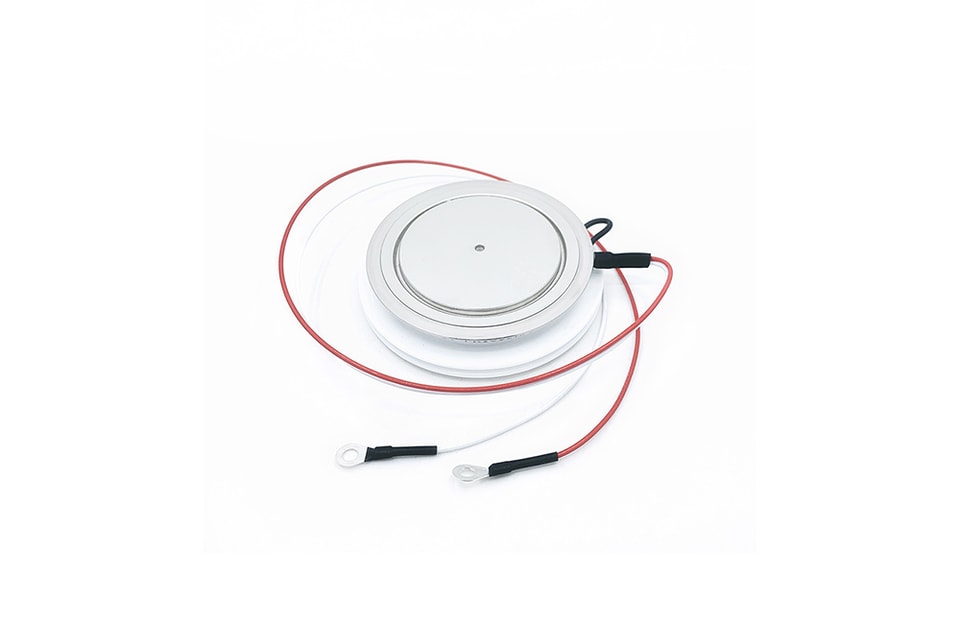

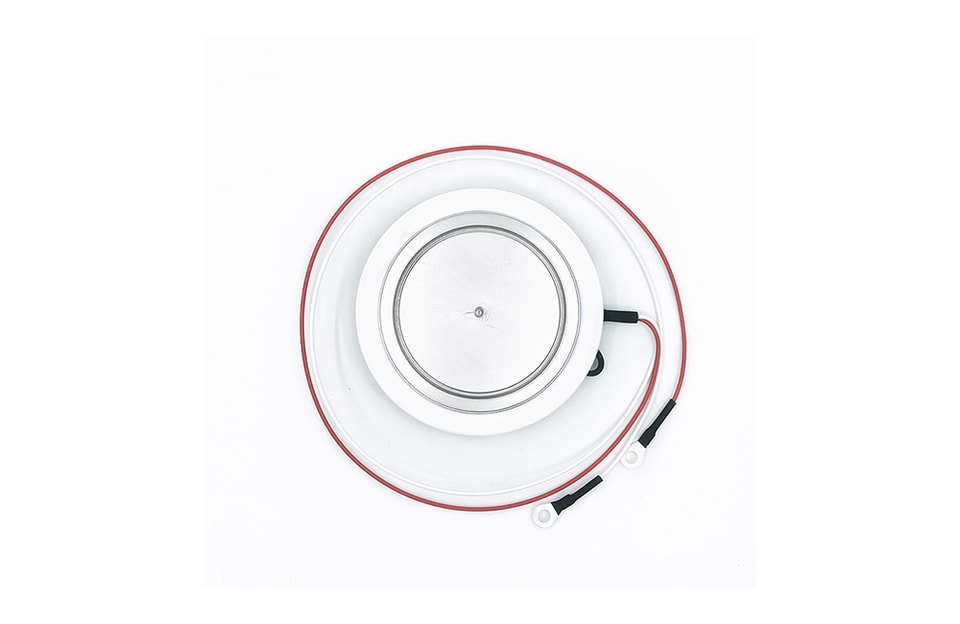

YZPST-SHR400R22 Thyristor à conduction inverse à commutation rapide
RCT pour applications d’onduleurs et de hacheurs
Caractéristiques :
Structure entièrement diffusée
Configuration de grille amplificatrice interdigité
Capacité de blocage jusqu’à 1 300 volts
Temps d’extinction maximal garanti
Forte capacité dV/dt
Dispositif assemblé sous pression
État bloqué
Type de composant | VDRM | VDSM |
SHR400R22 | 1300 | 1300 |
VDRM= tension de blocage de crête répétitive
VDSM= tension de blocage de crête non répétitive
(non répétitive < 5 ms, Tj= 0 à 115 °C)
Courant de fuite de blocage de crête répétitif | IDRM | 35mA |
Taux critique de montée de la tension | dV/dt | 1000 V/ms |
Conduction - état passant
Paramètre | Symbole | Min. | Max. | Typ | Unités | Conditions |
Valeur efficace du courant à l’état passant | ITRMS |
| 630 |
| A | Valeur nominale |
Courant moyen à l’état passant | IT(AV) |
| 400 |
| A | Monophasé continu, demi-onde sinusoïdale, 180°conduction |
Crête de surtension sur un cycle courant en état passant (non répétitif) | ITSM |
| 7200 |
| A | 50 Hz, forme d’onde sinusoïdale- forme, 180oconduction, Tj= 115 oC |
I2tValeur limite | I2t |
| 200x103 (courant passant) |
| A2s |
|
31x103 (courant inverse) | ||||||
Tension de pointe à l'état passant | VTM |
| 3.0 |
| V | ITM=1250 A ; Tj= 25oC |
Taux critique de montée du courant en état passant courant | di/dt |
| 100 |
| A/ms | VD= 1/2 VDRM, ITM= 800 A f = 60 HZIGM= 1,5 A, diG/dt=1,0A/us,Tj=115℃ |
Courant inverse moyen | IR(AV) |
| 150 |
| A | Monophasé continu, demi-onde sinusoïdale, 180°conduction |
RMCourant inverse S | IR (eff.) |
| 235 |
| A |
|
Tension inverse de crête | VRM |
| 2.5 |
| V | IRM=500A, Tj= 25oC |
Crête de surtension sur un cycleinversecourant (non répétitif) | IRSM |
| 2500 |
| A | 50 Hz, forme d’onde sinusoïdale- forme, 180oconduction, Tj= 115 oC |
Taux critique dede montéedela tension d’état bloqué de commutation | (dv/dt)C | 200 |
|
| A/ms | ITM=2000A,tw=60us,IRM=1000A, ,VDM= 1/2 VDRM,Largeur d’impulsion 60ms,Tj=115℃, |
Déclenchement par gâchette
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Dissipation de puissance de crête de gâchette | PGM |
| 20 |
| W | tp= 40 us |
Dissipation de puissance moyenne de grille | PG(AV) |
| 4 |
| W |
|
Courant de crête de gâchette | IGM |
| 4 |
| A |
|
Courant de gâchette requis pour déclencher toutes les unités | IGT |
| 200
|
| mA
| VD= 6 V;RL = 6ohms;TC= 25oC |
Courant de maintien | IH |
| 500 |
|
| Tj = 25 oC;RL = 6ohms |
Tension de gâchette requise pour déclencher toutes les unités | VGT |
| 3.0 |
| V | VD= 6 V;RL = 6ohms;TC= 25oC |
Tension de non-déclenchement de crête | VGD |
| 0.15 |
| V | Tj= 115 oC;VD= 1/2 VDRM |
Pour plus d’informations surYZPST-KS600Aveuillez télécharger le fichier PDF ci-dessus nommé « YZPST-SHR400R22(RCT) »
