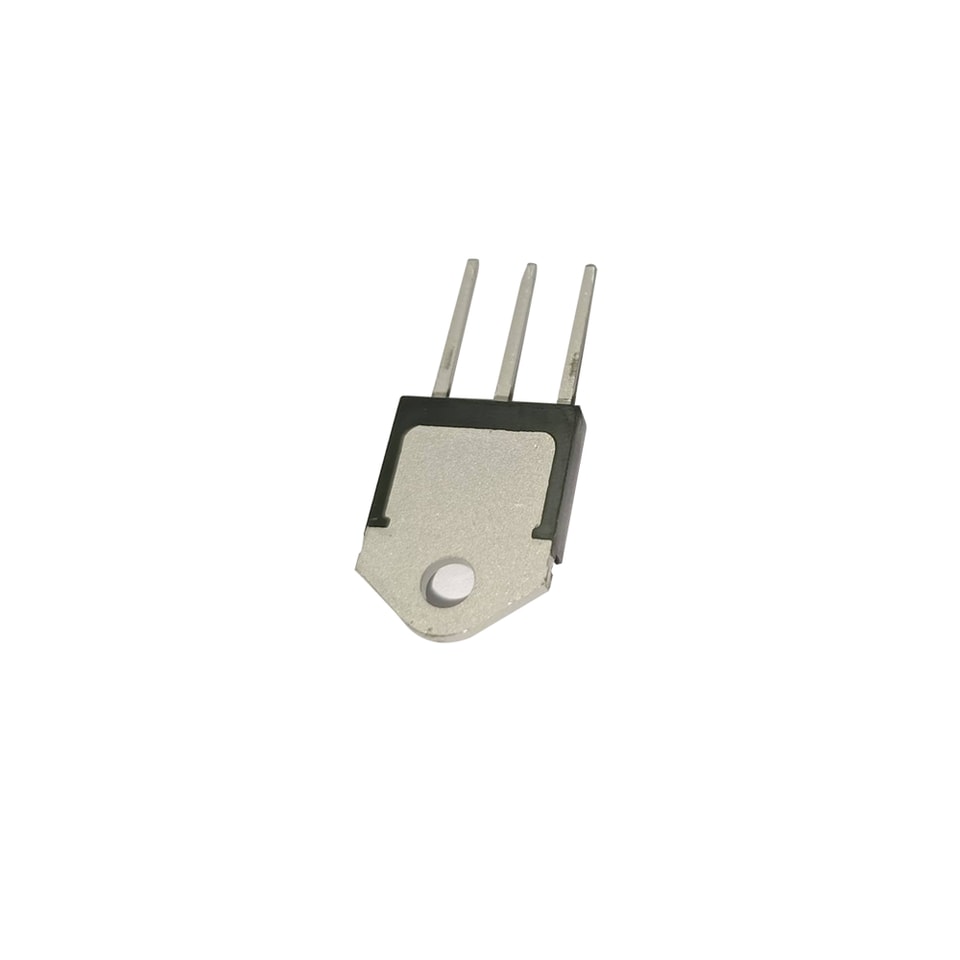

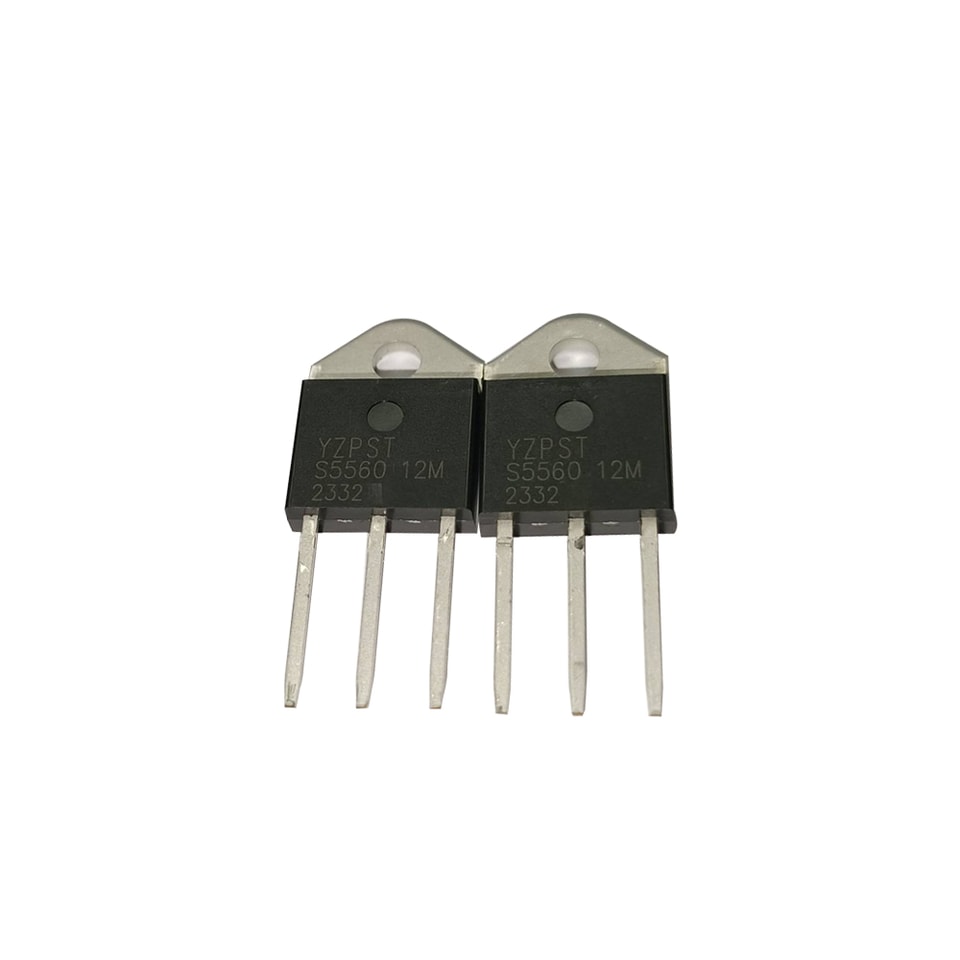

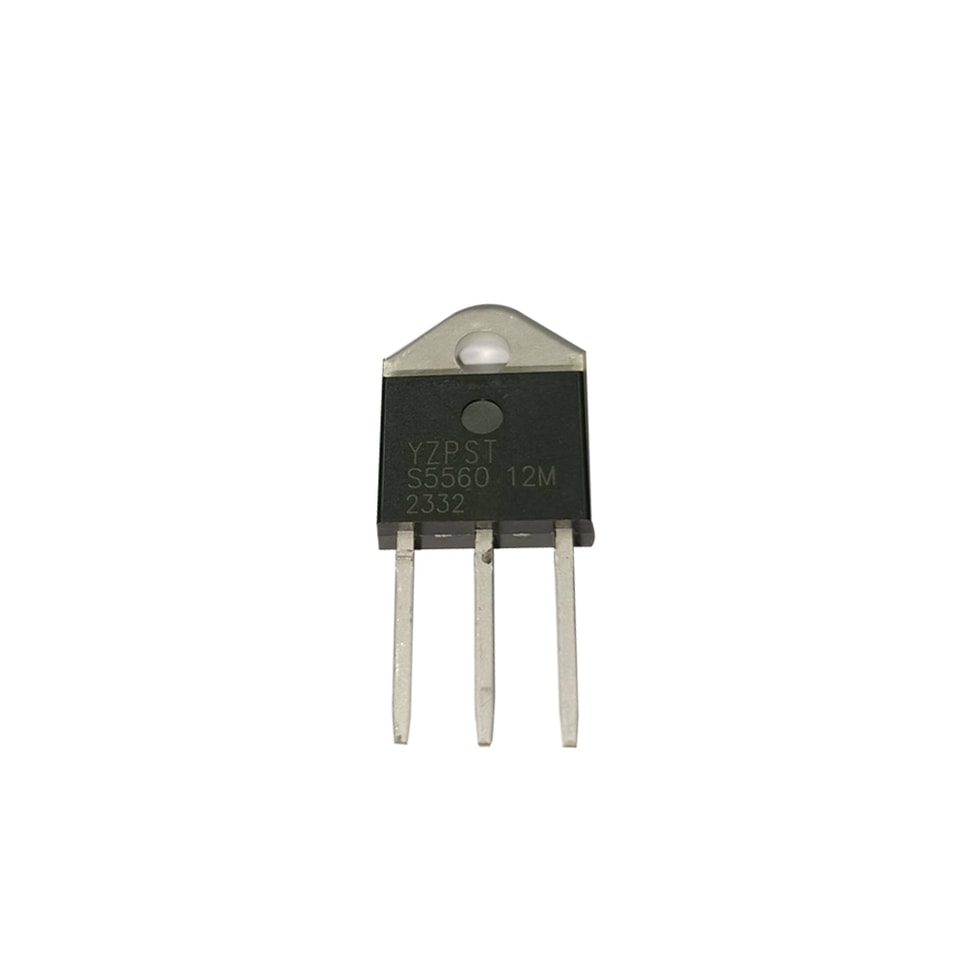

SCR 55 A S5560
Capacité haute tension 1200 V SCR S5560-12M 55 A
YZPST-S5560-12M

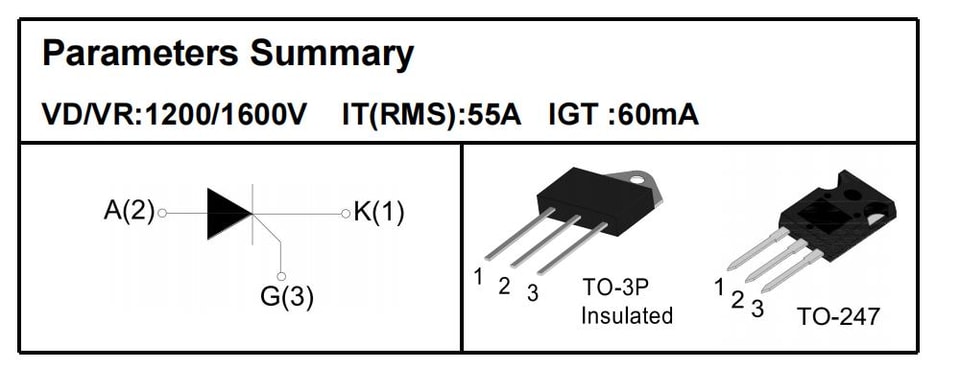

CARACTÉRISTIQUES
Excellente tenue aux cycles thermiques
Capacité de haute tension
Très forte capacité de surtension
APPLICATIONS
Redressement de ligne 50/60 Hz
Commande de moteur CA à démarrage progressif
Commande de moteur CC
Convertisseur de puissance
Commande de puissance AC
Éclairage et contrôle de la température
| MAXIMALES ABSOLUES VALEURS | ||||
| Paramètre | Symbole | Valeur | Unité | |
| de stockage jonction température plage | Tstg | -40 ~ 150 | ℃ | |
| En fonctionnement jonction température plage | Tj | -40~ 125 | ℃ | |
| Tension de blocage répétitive de crête à l’état bloqué (T =25℃) | VDRM | 1200/1600 | V | |
| Tension inverse de crête répétitive (T =25℃) | VRRM | 1200/1600 | V | |
| Tension de crête à l'état bloqué de surtension non répétitiveage | VDSM | VDRM +100 | V | |
| Non répétitive crête inverse tension | VRSM | VRRM +100 | V | |
| Courant efficace à l’état passant | Boîtier TO-3P avec isolation (TC=80℃) | IT(RMS) | 55 | A |
| TO-247 (TC=85℃) | ||||
| Courant de crête de surtension non répétitif à l’état passant | ITSM | 550 | A | |
| Courant moyen à l’état passant (angle de conduction 180° ° d’angle de conduction) | IT(AV) | 35 | A | |
| I2Valeur t pour le fusible (tp= 10 ms) | I2t | 1500 | A2 S | |
| Critique du taux de de montée de on-État courant | di/dt | 150 | A/μS | |
| (I =2×IGT, tr ≤ 100 ns) | ||||
| Crête de grille courant | IGM | 5 | A | |
| Dissipation de puissance moyenne de grille | PG(AV) | 2 | W | |
| Résistances thermiques | ||||
| Symbole | Paramètre | Valeur | Unité | |
| TO-3P | 0.65 | |||
| Rth(j-c) | Jonction-boîtier (CC) | TO-247 | 0.6 | ℃/W |
| CARACTÉRISTIQUES ÉLECTRIQUES (T=25℃ sauf indication contraire) | ||||
| Symbole | Condition d’essai | Valeur | Unité | |
| IGT | V = 12V R = 140Ω | MAX. | 60 | mA |
| VGT | MAX. | 1.3 | V | |
| VGD | VD=VDRM Tj= 125℃ | MIN. | 0.2 | V |
| IL | IG= 1.2IGT | MAX. | 250 | mA |
| IH | IT=50mA | MAX. | 200 | mA |
| dV/dt | VD=2/3VDRM Grille Ouvert Tj=125℃ | MIN. | 1000 | V/μs |
| CARACTÉRISTIQUES STATIQUES | ||||
| Symbole | Paramètre | Valeur(MAX.) | Unité | |
| VTM | ITM =80A tp=380μs | Tj =25℃ | 1.8 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 20 | μA |
| IRRM | Tj =125℃ | 8 | mA | |

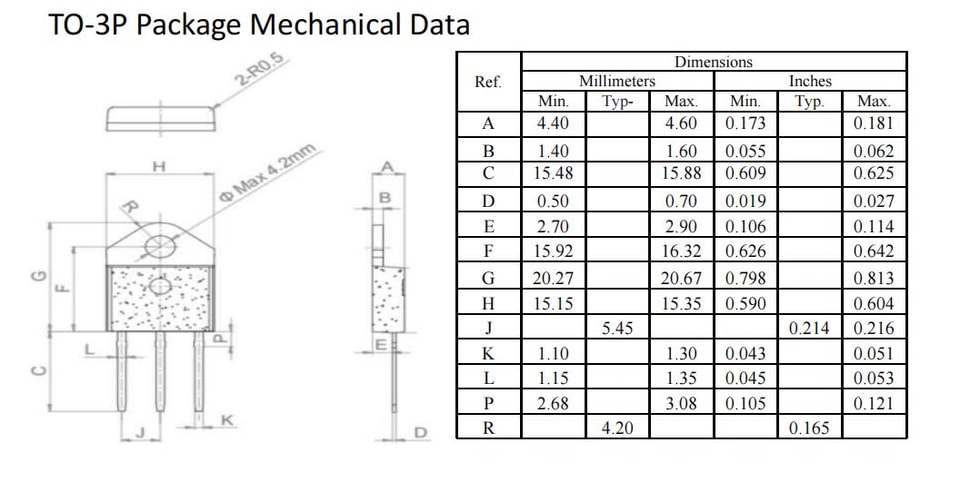

Données mécaniques du boîtier TO-3P
Aucun contenu produit supplémentaire n’est disponible.
