YZPST-BTA30-600V
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.

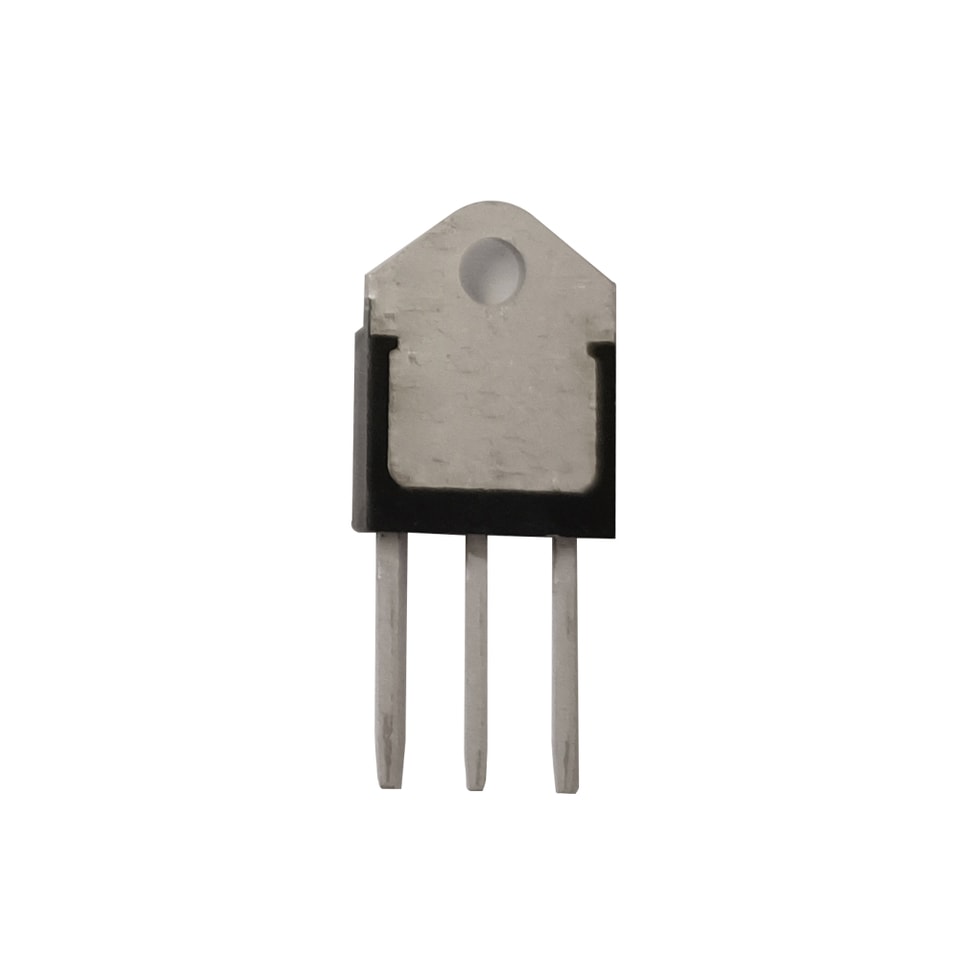

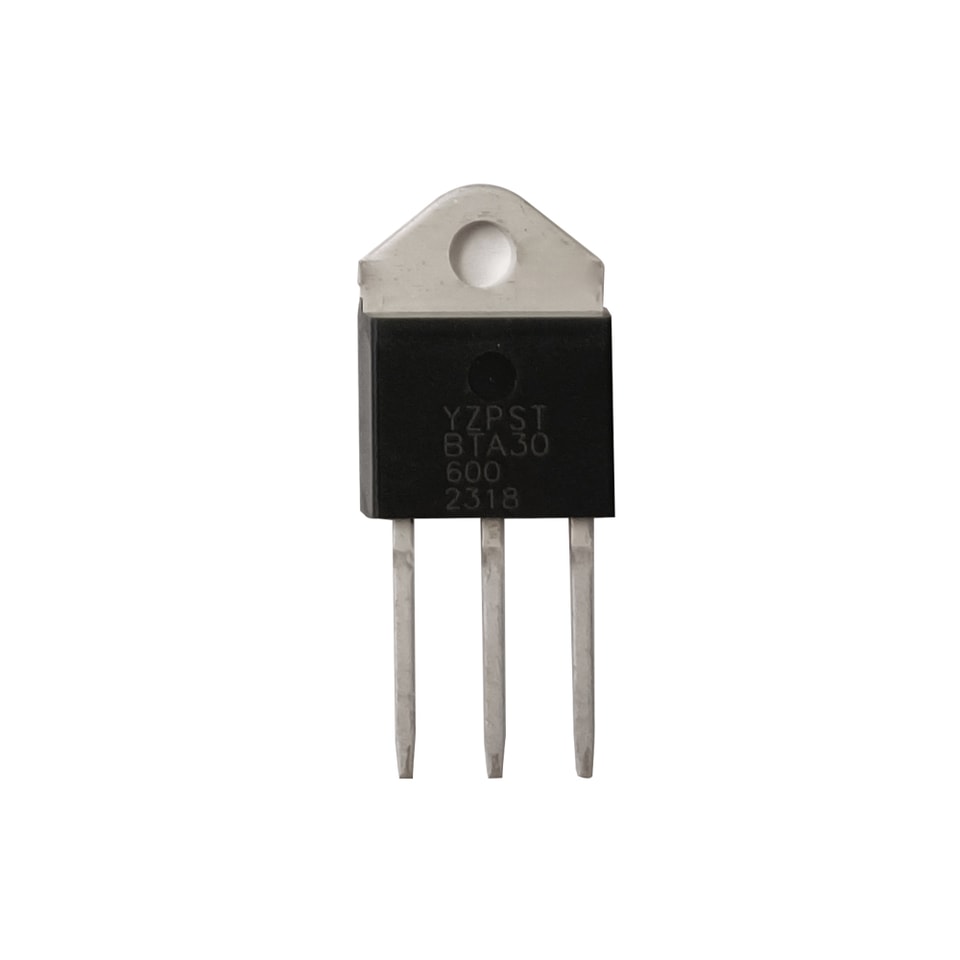

TRIAC 30 A 600 V YZPST-BTA30-600V
DESCRIPTION :
La série de triacs BTA30 convient à de nombreuses applications de
commande, présentes dans des applications telles que la commande de moteurs,
l’éclairage industriel et domestique, le chauffage et
la commutation statique, les contrôleurs de vitesse de moteur… Grâce à
leur technique d’assemblage par clip, ils offrent des performances supérieures
dans la tenue aux courants de surcharge
Grâce à l’utilisation d’une plaquette céramique interne, la série BTA
fournit une languette isolée électriquement (classée à 2500 VCA efficaces)
conforme aux normes UL.
VALEURS MAXIMALES ABSOLUES
Paramètre | Symbole | Valeur | Unité |
Plage de température de jonction de stockage | Tstg | -40 ~175 | ℃ |
Plage de température de jonction en fonctionnement | Tj | -40~150 | ℃ |
Tension de blocage crête répétitive (T =25℃) | VDRM | 600 | V |
Tension inverse crête répétitive (T =25℃) | VRRM | 600 | V |
Tension d’état bloqué de crête de surtension non répétitive | VDSM | VDRM +100 | V |
Tension inverse de crête non répétitive | VRSM | VRRM +100 | V |
Courant efficace à l’état passant | IT(RMS) | 30 | A |
Courant de crête de surtension non répétitif à l’état passant (cycle complet, F=50Hz) | ITSM | 300 | A |
Valeur I2t pour le fusible (tp=10 ms) | I2t | 378 | A2S |
Taux critique d’élévation du courant à l’état passant (I = 2×IGT) | dI/dt | 50 | A/μS |
Courant de crête de grille | IGM | 4 | A |
Dissipation de puissance moyenne de grille | PG(AV) | 1 | W |
4 quadrants
| Symbole | Condition d’essai | Quadrant | Valeur | Unité | |
| IGT | Ⅰ Ⅱ Ⅲ | MAX. | 20 | mA | |
| VGT | V = 12 V R = 33 Ω | Ⅰ Ⅱ Ⅲ | MAX. | 1.3 | V |
| VGD | VD = VDRM Tj = 125 ℃ R = 3,3 kΩ | Ⅰ Ⅱ Ⅲ | MIN. | 0.2 | V |
| IL | IG=1.2IGT | Ⅰ Ⅲ | MAX. | 50 | mA |
| Ⅱ | |||||
| IH | IT=100mA | MAX. | 40 | mA | |
| dV/dt | VD=2/3VDRM Gate ouverte Tj=125℃ | MIN. | 400 | V/μs | |
CARACTÉRISTIQUES STATIQUES
| Symbole | Paramètre | Valeur (MAX.) | Unité | |
| VTM | ITM =4.5Atp=380μs | Tj =25℃ | 1.5 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 5 | μA |
| IRRM | Tj =125℃ | 1 | mA | |

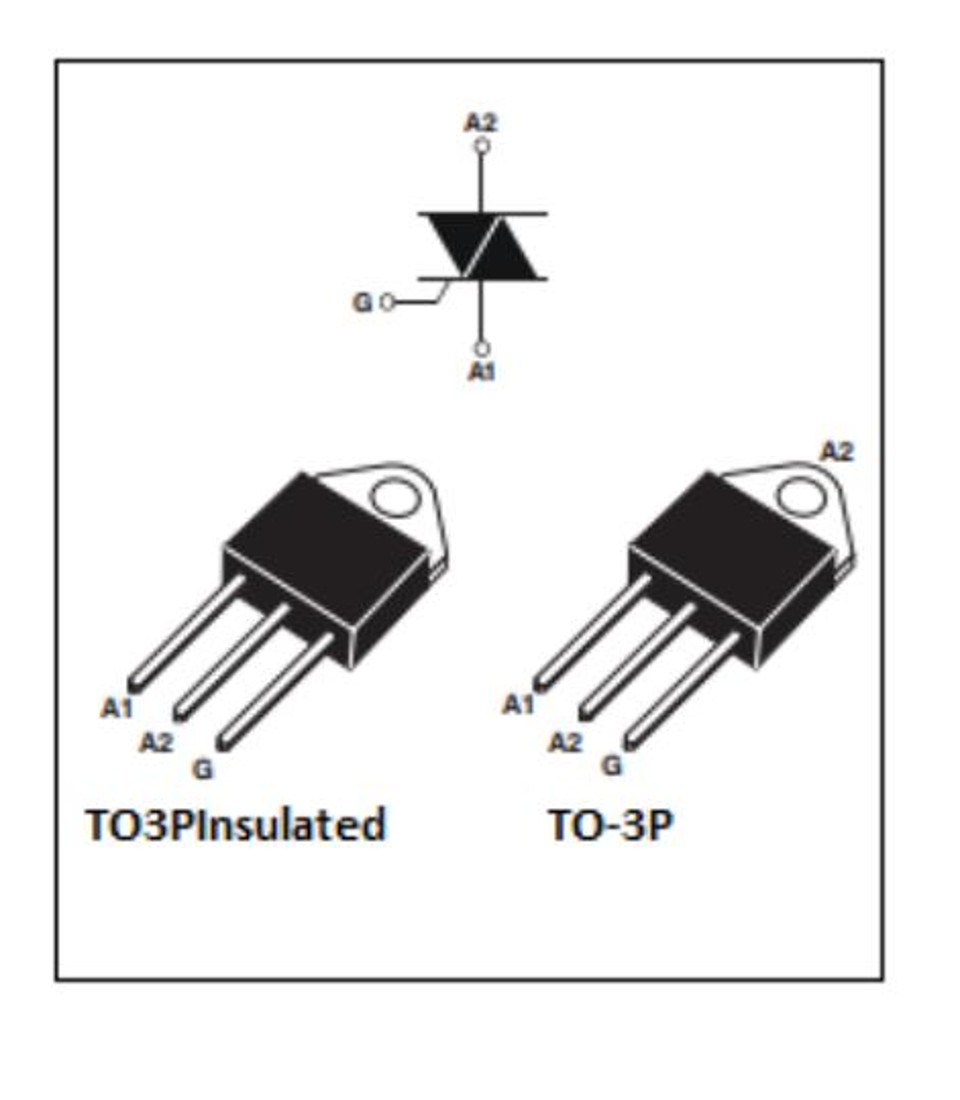

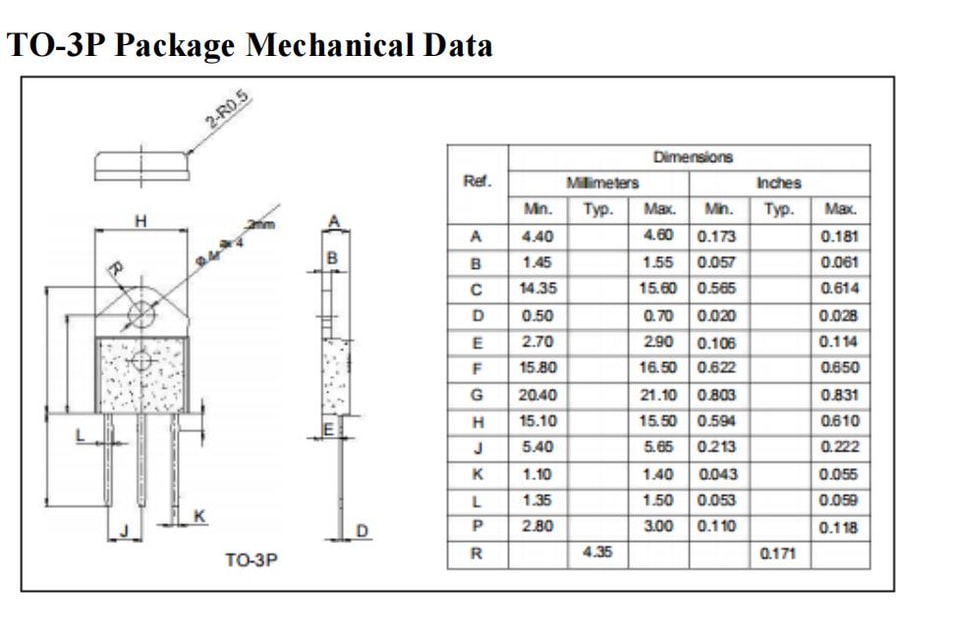

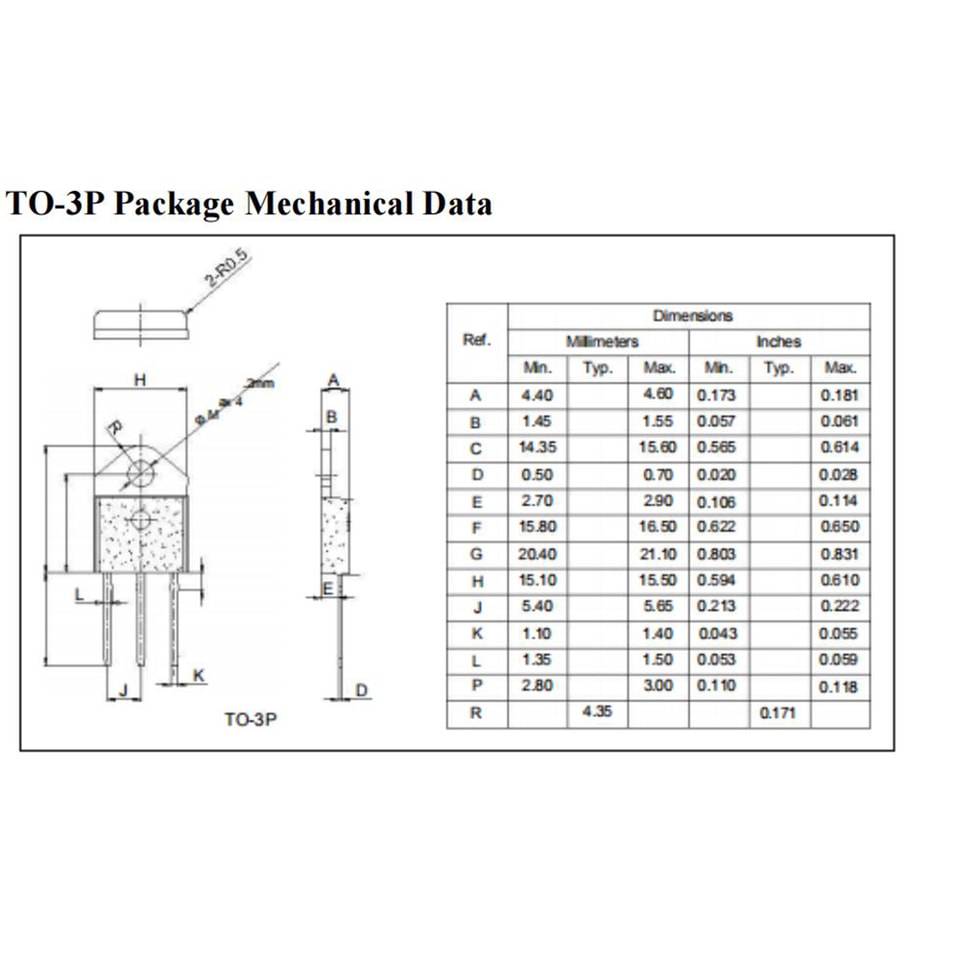

Données mécaniques du boîtier TO-3P
