YZPST-MTC92-18E
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Modules thyristors doubles
TYPE : YZPST-MTC92-18E
Caractéristiques
·Boîtier standard industriel
·Base isolée électriquement

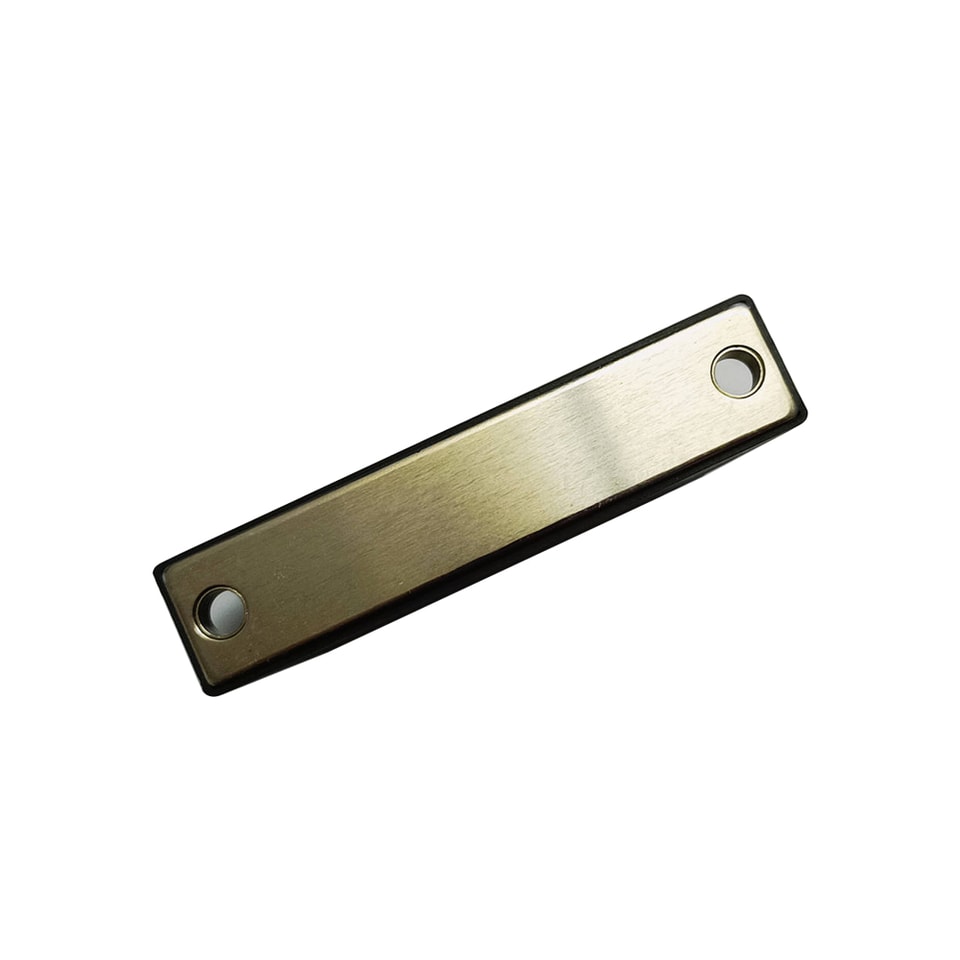

·Transfert thermique via base métallique isolée en céramique d'oxyde d'aluminium
·Puce soudée sur céramique AL2O3 à liaison directe cuivre
·Puce thyristor avec gâchette centrale
Applications typiques
·Commande de moteur à courant continu
·Démarreurs progressifs pour moteurs à courant alternatif
·Régulation de température
·Variation professionnelle de l'éclairage
| VDRM/VRRM | 1800/1800 | V | |
| VRSM | 1900 | V |
Caractéristiques maximales
| Symbole | Condition | Valeurs | Unité |
| IT(AV) | sin. 180; Tc =85°C, | 95 | A |
| ITSM | Tvj=25°C; 10 ms | 2000 | A |
| I2t | Tvj=25°C; 8,3…10 ms | 20 | kA2S |
| (di/dt)cr | 140 | A/µs | |
| Viso | C.A. 1 s /1 min. | 3600/3000 | V |
| Tj | -40 ~ + 125 | °C | |
| Tstg | -40 ~ + 125 | °C | |
| W | - | g |
Caractéristiques électriques
| Symbole | Condition | Valeurs | Unité |
| IDRM /IRRM | À VDRM, Tj=125°C | 15 | mA |
| VT | Courant en conduction300 A, Tj=25°C | 1.63 | V |
| VT(TO) | Tj=125°C | 0.9 | V |
| tgd | Tj=25°C | 1 | us |
| tq | Tj=125°C | 100 | us |
| IGT/VGT | Tj=25°C | 150 / 3 | mA/V |
| VGD | Tj=125°C | 0.25 | V |
| (dv/dt)cr | Tj=125°C | 1000 | V/µs |
| IH | Tj=25°C, typ. / max. | 140/240 | mA |
| IL | Tj=25°C, typ. / max. | 260/550 | mA |
| Rth(j-c) | par module | 0.14 | K/W |

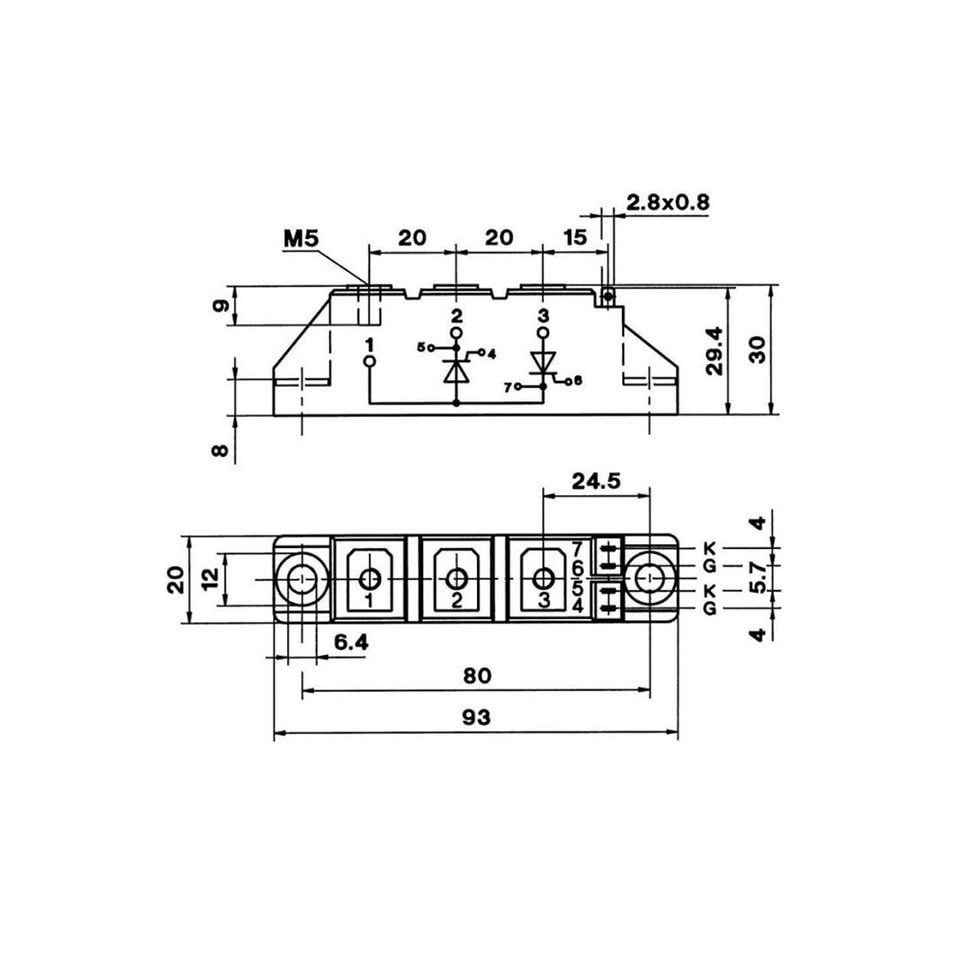

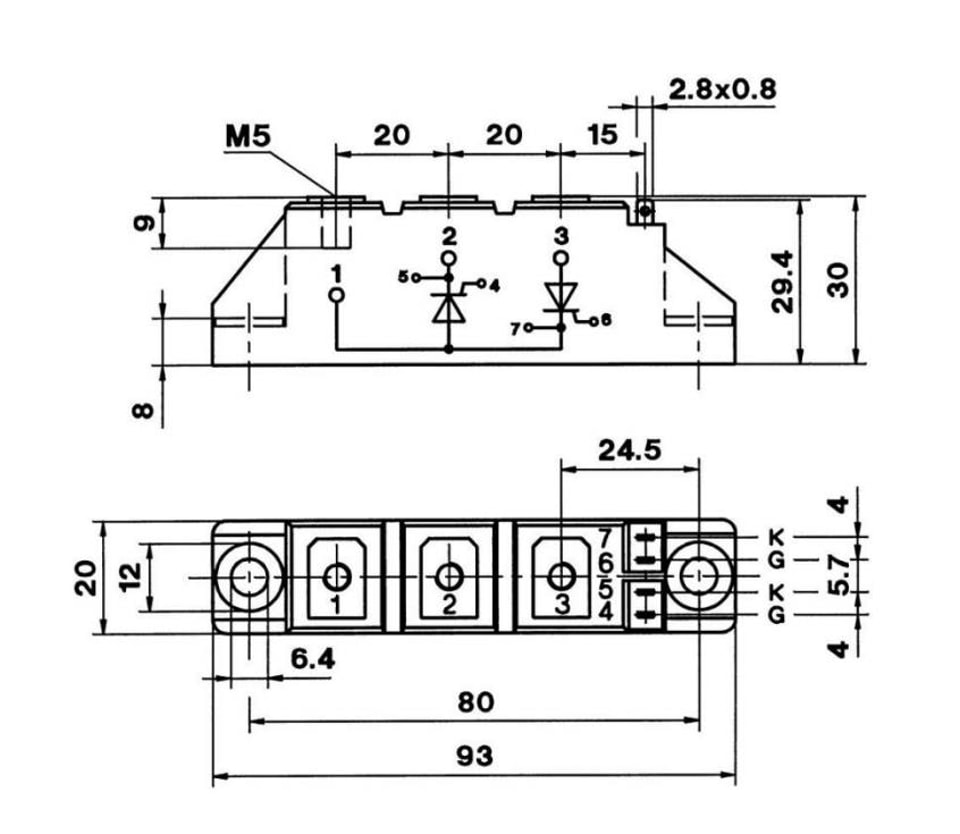

Plan d'ensemble
