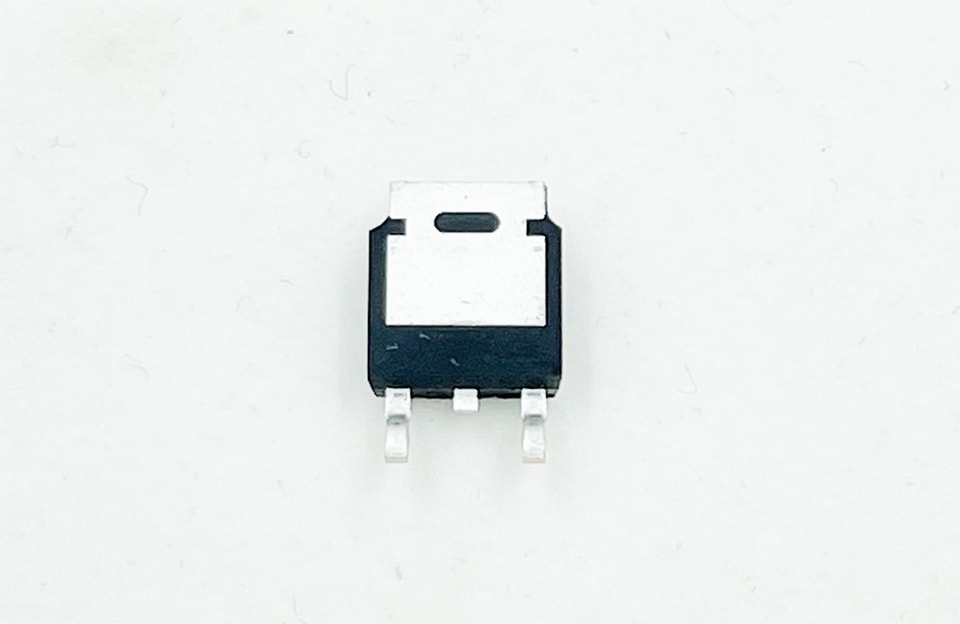

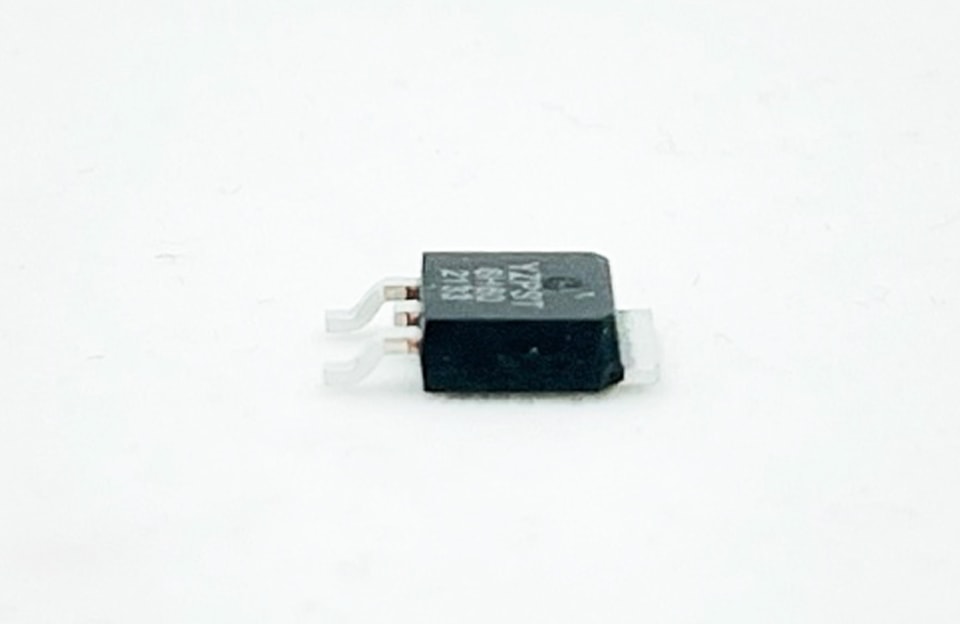

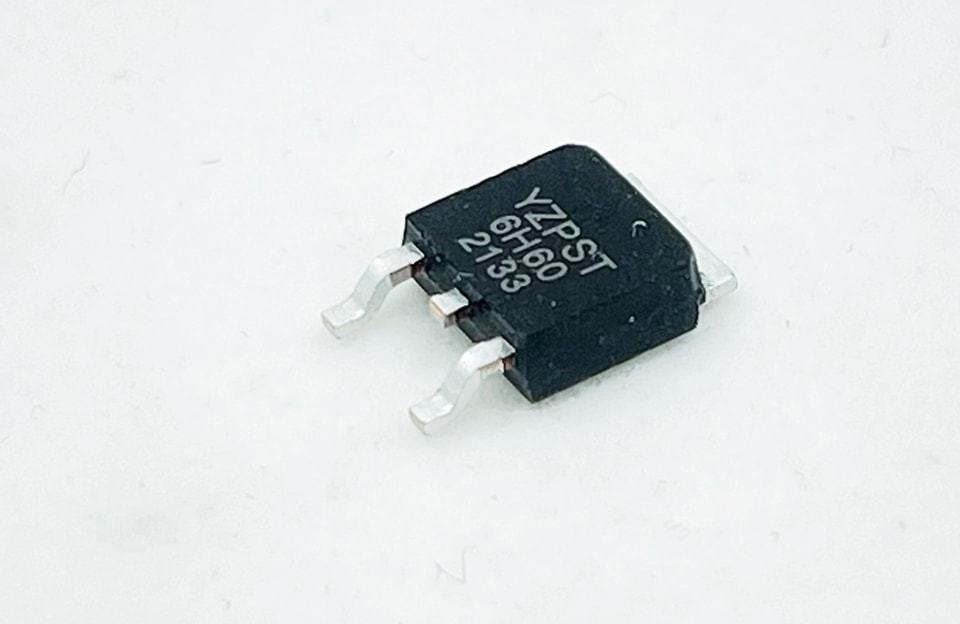

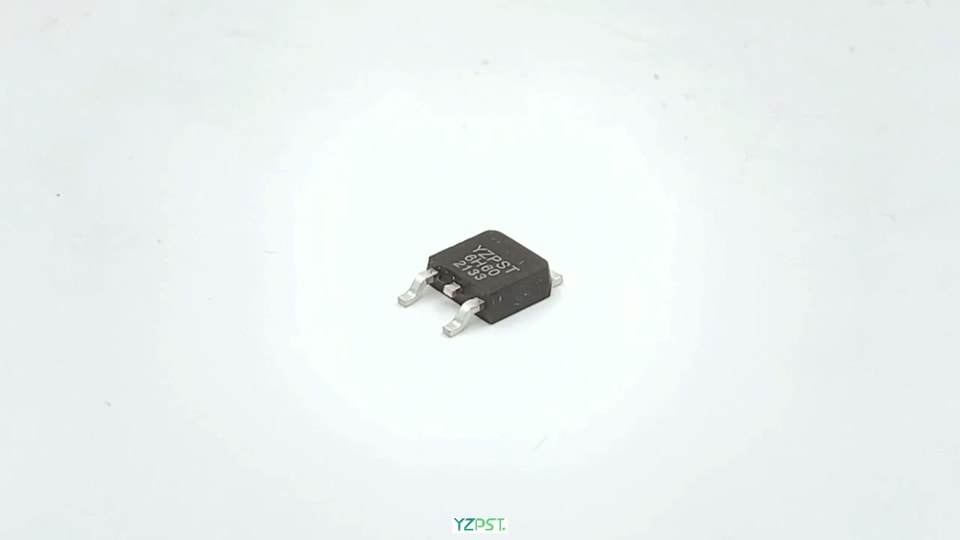

YZPST-6H60CX1G3
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
IGBT à technologie Trench Field-Stop
YZPST-6H60CX1G3
Caractéristiques
600 V, 6 A
VCE(sat)(typ.) = 1,75 V @ VGE = 15 V, IC = 6 A
Faible Qg
Température de jonction maximale 175 ℃
Placage des broches sans plomb ; conforme RoHS
Applications
Convertisseurs solaires
Alimentation sans interruption
Convertisseurs de soudage
Convertisseurs à fréquence de commutation moyenne à élevée
Paramètres clés de performance et de boîtier
Codes de commande | VCE | IC | VCEsat, Tvj=25℃ | Tvjmax | Marquage | Boîtier |
60H060CX1R3 | 650V | 6 A | 1,75V | 175℃ | 6H60CX1R3 | TO263-2L |
60H060CX1G3 | 650V | 6 A | 1,75V | 175℃ | 6H60CX1G3 | TO252-2L |
Caractéristiques maximales absolues
Symbole | Paramètre | Valeur | Unité |
VCES | Tension collecteur-émetteur | 600 | V |
VGES | Tension grille-émetteur | ±20 | V |
IC | Courant collecteur continu (TC=25℃) | 12 | A |
Courant collecteur continu (TC=100℃) | 6 | A | |
ICM | Courant collecteur pulsé (Note 1) | 18 | A |
PD | Dissipation de puissance maximale (TC=25℃) | 89 | W |
Dissipation de puissance maximale (TC=100℃) | 44 | W | |
TJ | Plage de température de jonction en fonctionnement | -40 à 175 | ℃ |
TSTG | Plage de température de stockage | -55 à 150 | ℃ |
