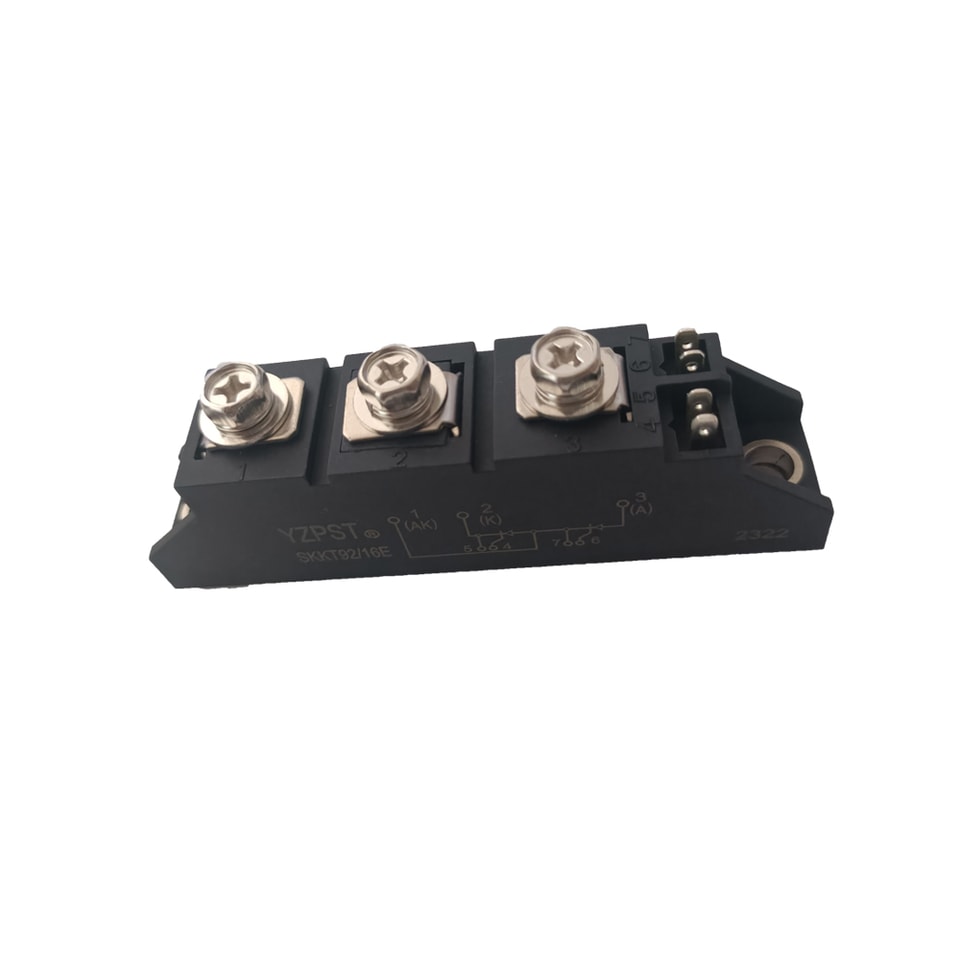

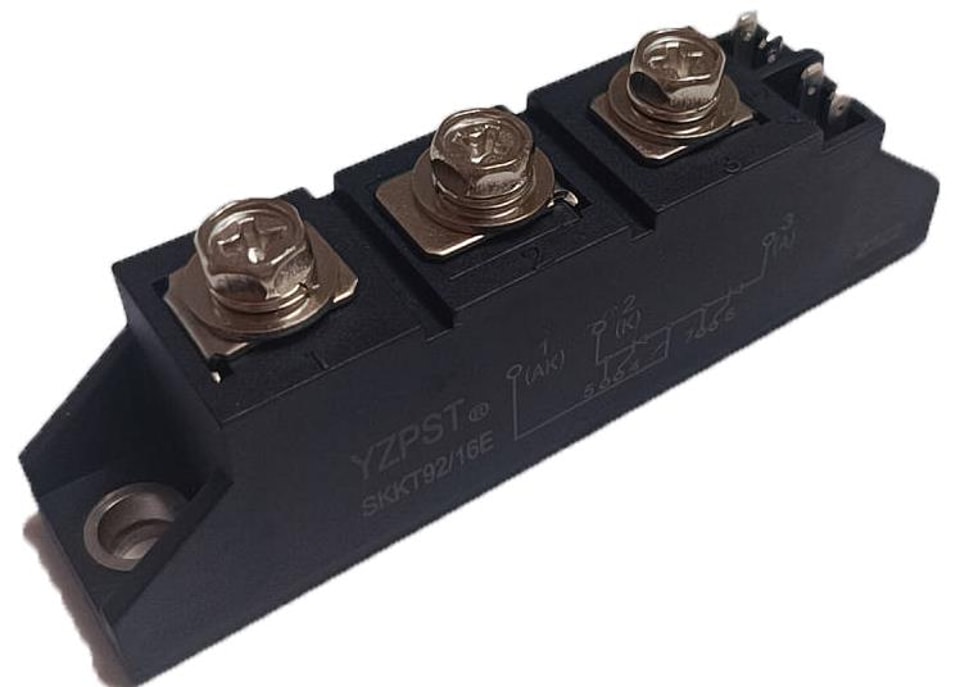

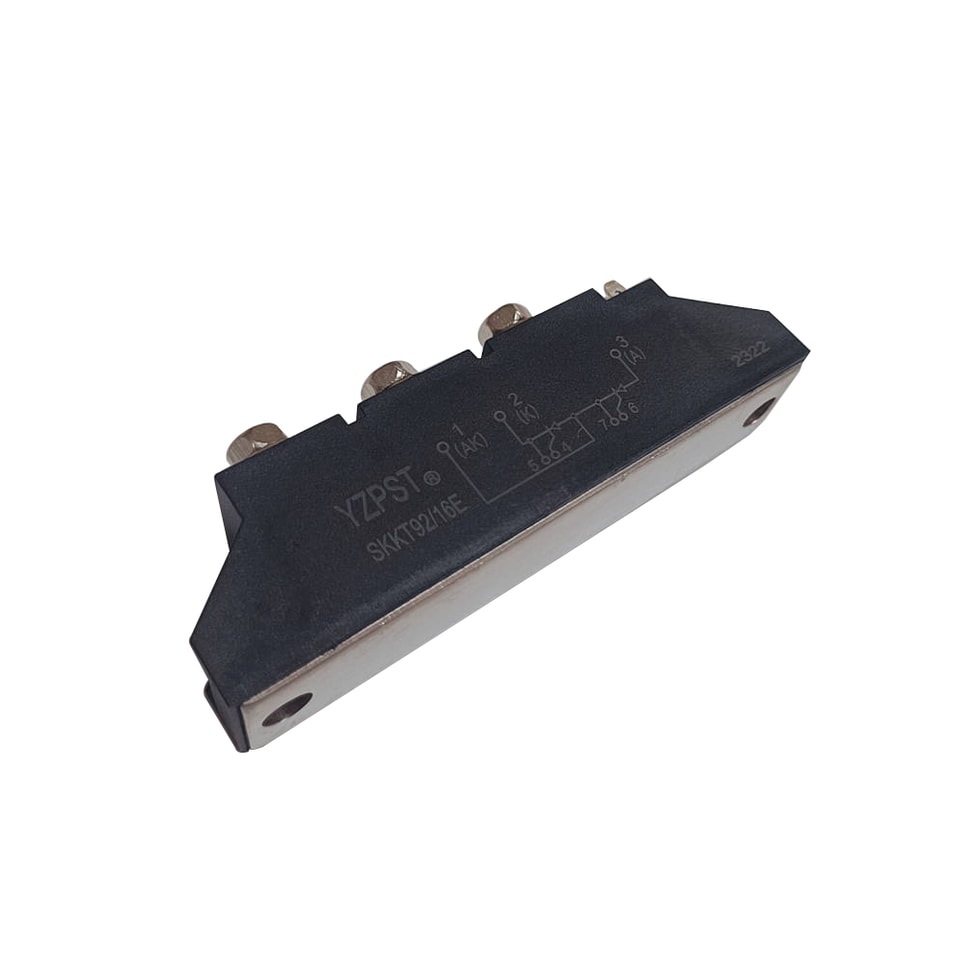

YZPST-SKKT92-12E
TYPE:YZPST-SKKT92/12E/16E
Modules de thyristor YZPST de marque 1200V à haute fiabilité
Caractéristiques

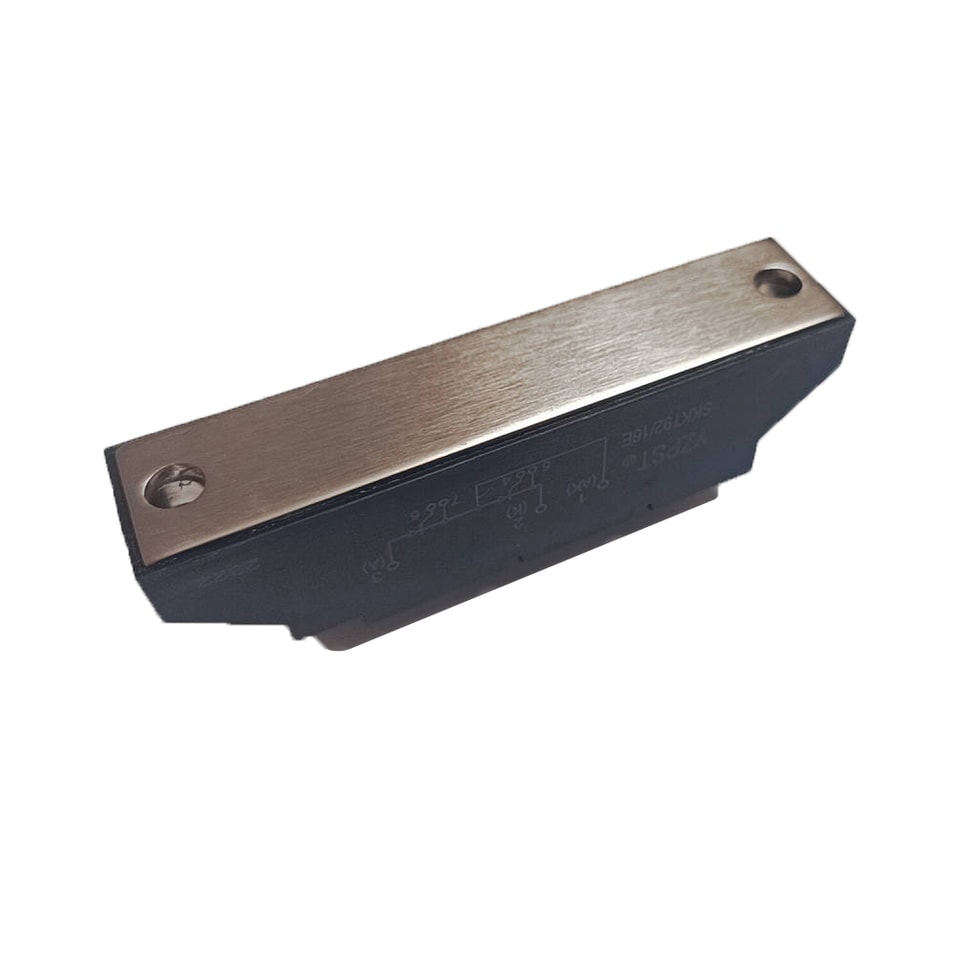

Transfert de chaleur à travers une plaque de base métallique isolée en céramique de nitrure d'aluminium
Contacts de pression en métal précieux pour une haute fiabilité
Thyristor avec amplification de la porte
Applications typiques
Commande de moteur CC
Démarreurs de moteur CA
Contrôle de température
Gradation de lumière professionnelle
Thyristor Modules
TYPE:YZPST-SKKT92/12E/16E
Modules de thyristor YZPST de marque 1200V à haute fiabilité
Caractéristiques
Transfert de chaleur par une plaque de base métallique isolée en céramique de nitrure d'aluminium
Contacts de pression en métal précieux pour une haute fiabilité
Thyristor avec amplification de la porte
Applications typiques
Commande de moteur CC
Démarreurs de moteur à courant alternatif
Contrôle de la température
Gradation professionnelle de la lumière
|
VDRM |
VRRM |
VRSM |
|
1200 |
1200 |
1300 |
|
1600 |
1600 |
1700 |
u200b
|
Symbole |
Conditions |
Valeurs |
Unités |
|
IT(AV)
IRMS |
sin. 180; TC=85°C |
95
150 |
A |
|
ITSM I2t |
Tvj=25°C; 10ms Tvj=25°C; 8.3ms |
2000 20 |
A KA2s |
|
VT IDD IRD |
Tvj=25°C; IT=300A Tvj=125°C; VRD=VRRM; VDD=VDRM |
max. 1.65 max. 20 |
V
mA |
|
tgd tgr |
Tvj=25°C; IG=1A; diG/dt=1A/μs; VD=2/3VDRM |
1 2 |
μs |
|
(di/dt)cr (dv/dt)cr tq IH IL |
Tvj=125°C Tvj=125°C Tvj=125°C Tvj=25°C; typ. /max. Tvj=25°C; RG=33Ω; typ. /max. |
max. 150 max. 1000 100 250 600 |
A/μs V/μs μs mA mA |
|
VGT IGT VGD IGD |
Tvj=25°C; d.c. Tvj=25°C; d.c. Tvj=125°C; d.c. Tvj=125°C; d.c. |
min.1.0 min.35 max.0.25 max.6 |
V mA V mA |
|
Rth(j-c) Rth(c-s) Tvj Tstg |
par thyristor / par module par thyristor / par module |
0.28 0.2 -40…+125 -40…+125 |
K/W K/W °C °C |
|
Visol |
a.c. 50Hz; r.m.s.; 1s/1min. |
3600/3000 |
V |
