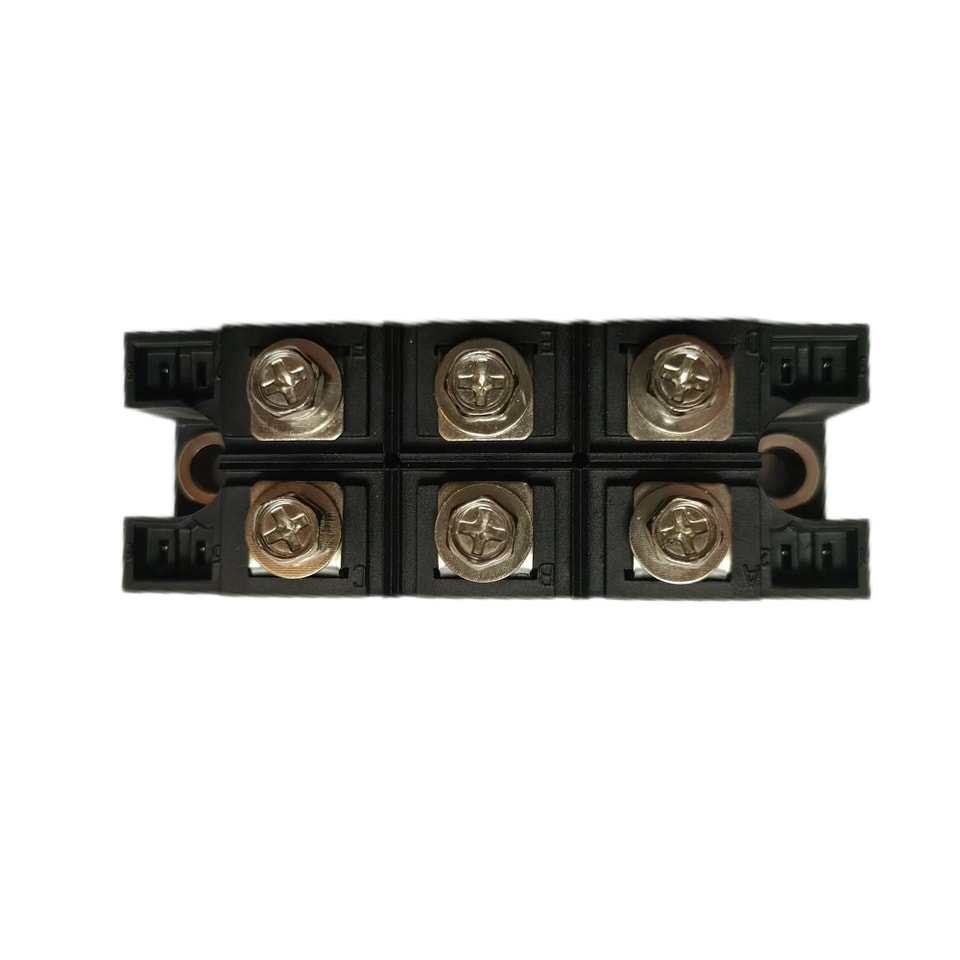

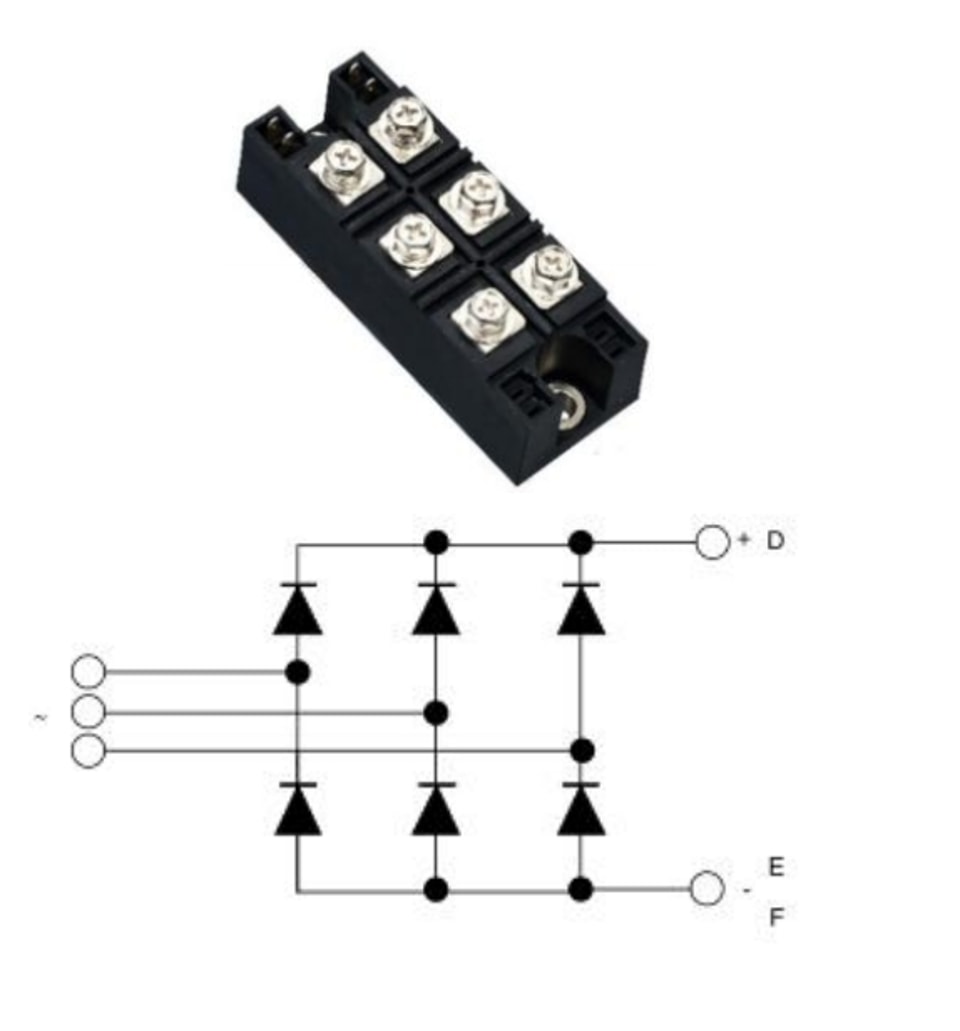

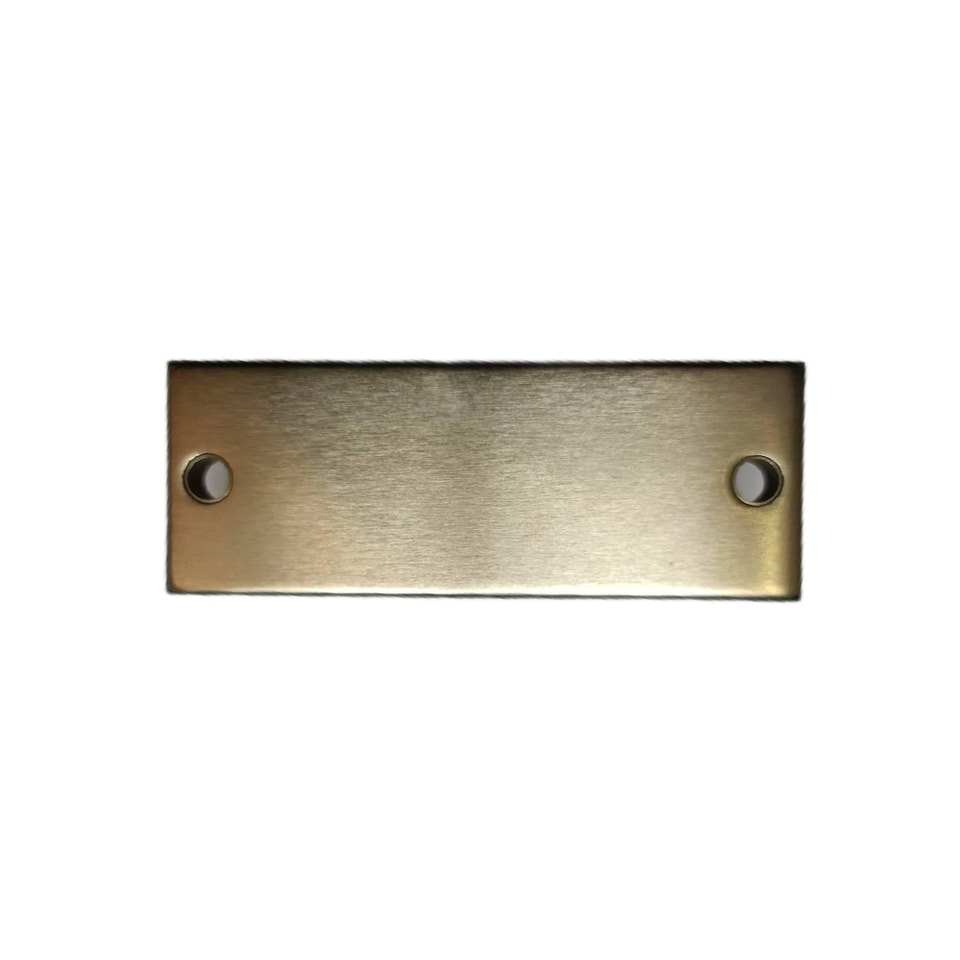

YZPST-130MT160K

Symbole

Paramètre

Conditions d'essai

Valeurs

Unité

VRRM

Maximum Répétitif Tension inverse

1600

V

VRSM

Maximum Non répétitife Tension inverse

1700

V

ID

Courant moyen Courant direct

TC=85(62)°C

130(160)

A

IFSM

Non répétitif        Surtension

Courant direct

50 Hz/60 Hz

1130/1180

A

I2t

I2t (Pour fusible)

50 Hz/60 Hz

6400/5800

A2s

VF(TO)1

Valeur basse de   seuilde la tension

16,7%* π*IF(AV) < I <   π *IF(AV),TCJ= 150 °C

0.78

V

VF(TO)2

Valeur élevée de   seuiltension

I >  π*IF(AV),TCJ=150°C

0.99

V

rf1

Valeur basse de pente directe résistance

16,7%* π*IF(AV) < I <   π *IF(AV),TCJ= 150 °C

4.59

m Ω

rf2

Valeur élevée de résistance de pente directe

I >  π*IF(AV),TCJ=150°C

4.17

m Ω

VISO

Tension d’isolement @AC1s

50Hz

3000

V

TJ

Température de jonction

-40 à +150

°C

TSTG

Température de stockage Plage

-40 à +150

°C

Md

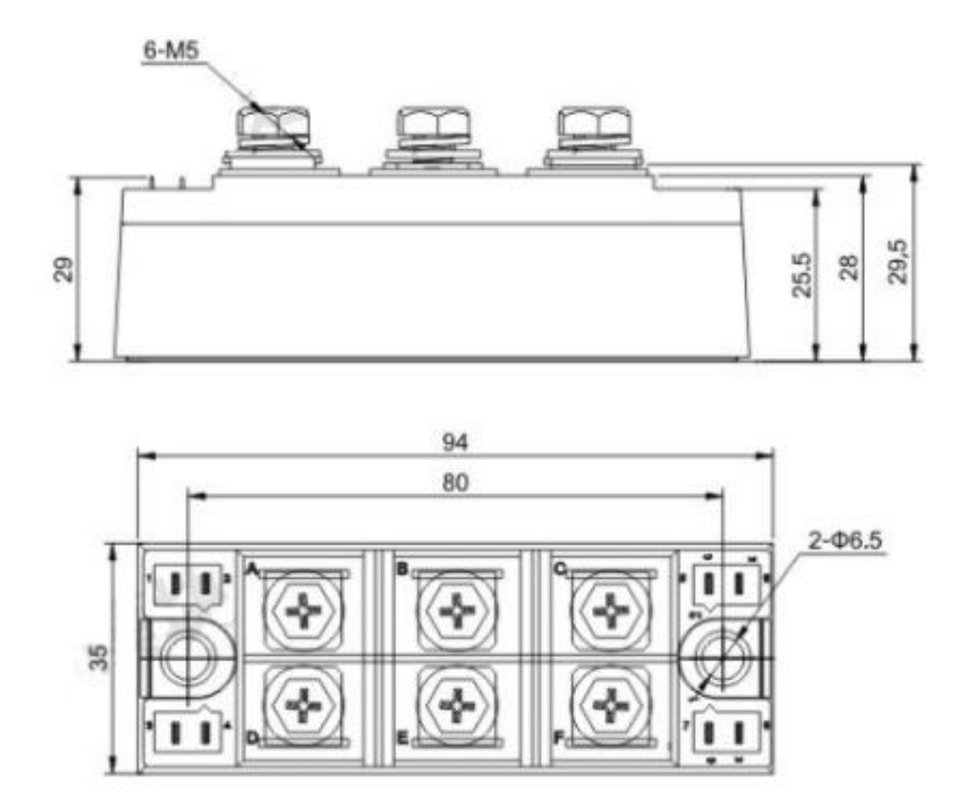

Vers le dissipateur thermique (M6)

4~6

N·m

Vers les bornes (M5)

3~4

N·m

RθJC

Résistance thermique maximale, Jonction-boîtier

Fonctionnement CC par module

0.16

°C/W

Fonctionnement CC par jonction

0.93

120 。red. Par module

0.18

120 。red. Par jonction

1.08

Rθcs

Boîtier vers dissipateur thermique

Par Module

0.03

Symbole

Paramètre

Conditions d'essai

Min.

Typ.

Max.

Unité

IRRM

TC= 150 °C

10

mA

VFM

Tension directe Chute

IF =200A, TJ=25°C

1.63

V
