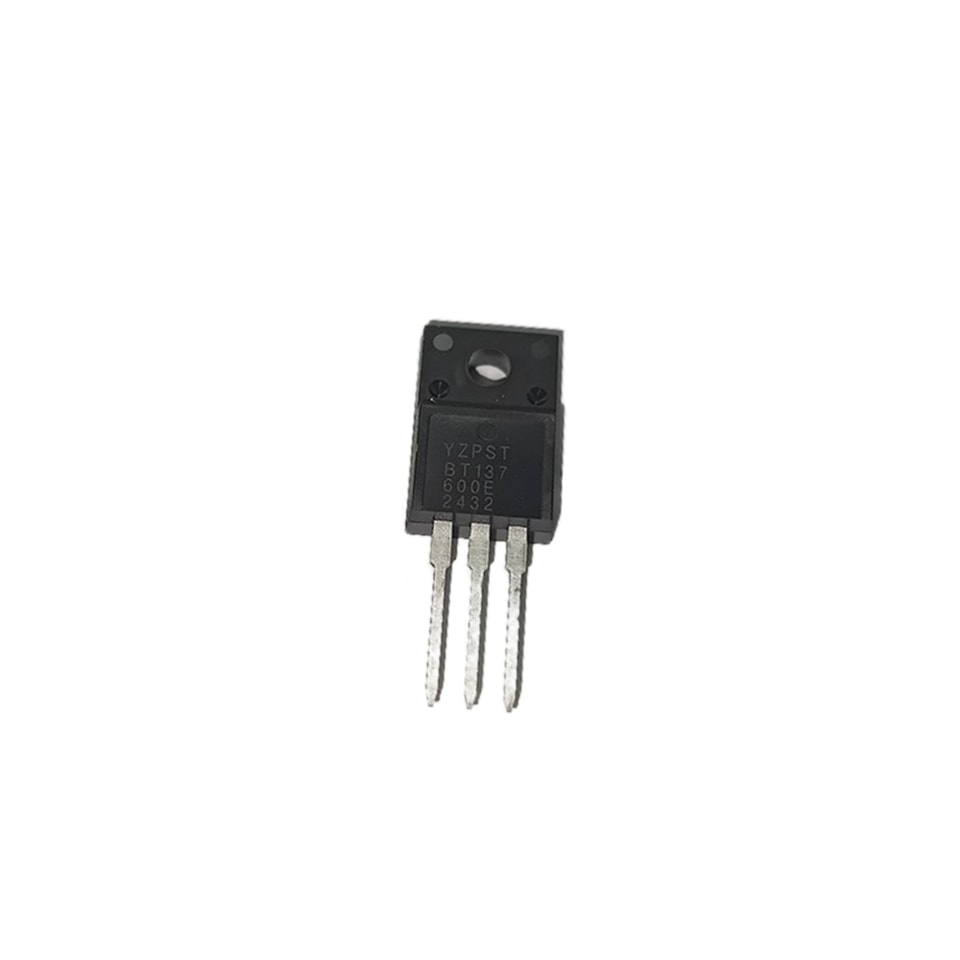

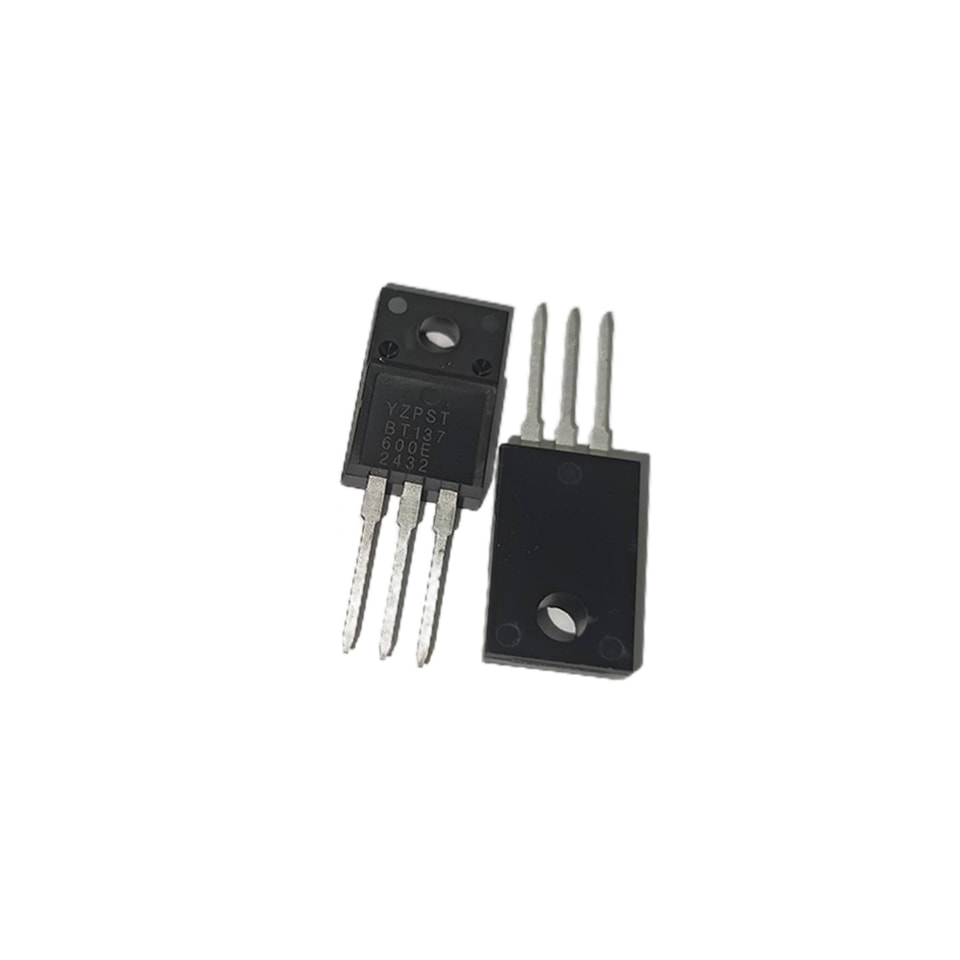

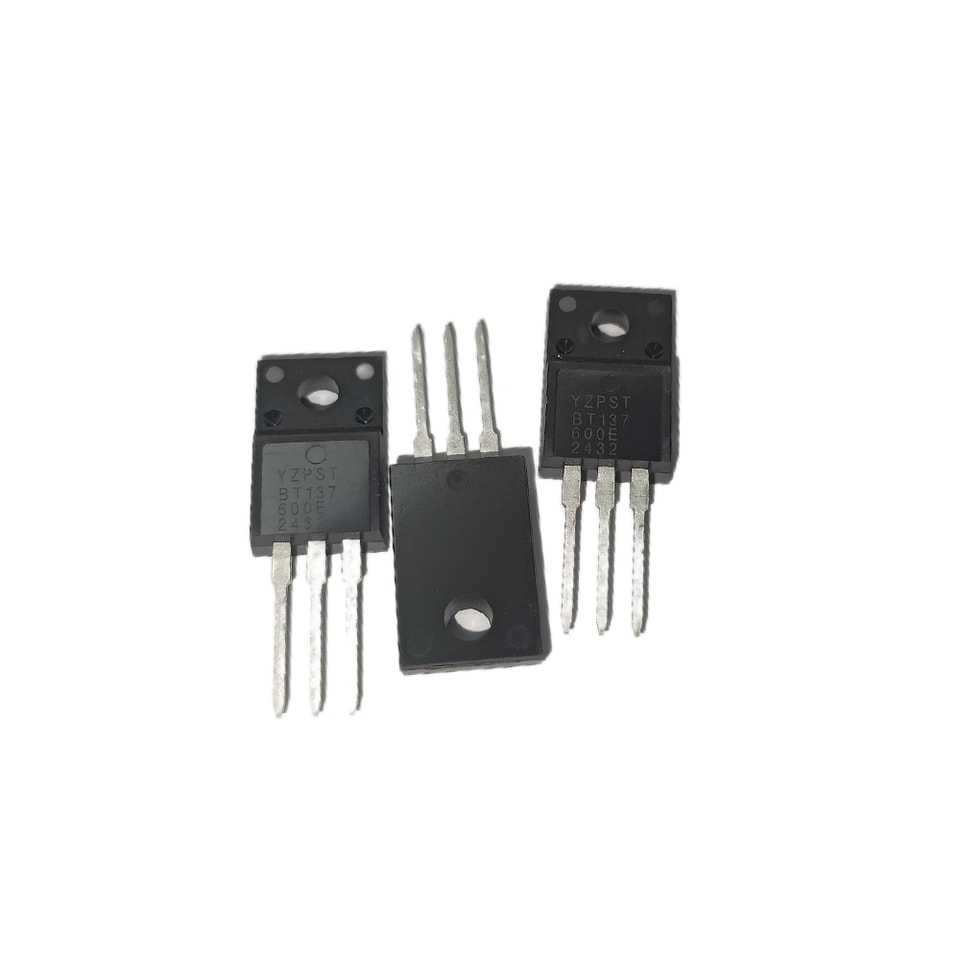

YZPST-BT137-600E
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Triacs série BT137 8 A
DESCRIPTION
Avec un faible courant de maintien et de verrouillage, le BT137
Les triacs de la série sont particulièrement recommandés pour
une utilisation sur des charges résistives de puissance de taille moyenne et petite.
.
CARACTÉRISTIQUES PRINCIPALES :
symbole | valeur | unité |
IT(EFF) | 8 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1,6 | V |
CARACTÉRISTIQUES MAXIMALES ABSOLUES :
Paramètre | Symbole | Valeur | Unité |
de stockage plage de température de jonction | Tstg | -40~150 | ℃ |
En fonctionnement plage de température de jonction | Tj | -40~125 | ℃ |
Tension de blocage répétitive de crête à l’état bloqué (Tj=25℃) | VDRM | 600/800 | V |
Crête répétitive tension inverse votage (Tj=25℃) | VRRM | 600/800 | V |
Courant efficace à l’état passant | IT(EFF) | 8 | A |
Non répétitif de surtension crête en conduction courant (cycle complet, F=50 Hz) |
ITSM |
65 |
A |
I2valeur t pour le fusible (tp=10 ms) | I2t | 21 | A2s |
CARACTÉRISTIQUES ÉLECTRIQUES(Tj=25℃ sauf indication contraire)
| Paramètre | Valeur | |||||||
| Condition d’essai | Quadrant | D | E | F | G | Unité | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | 50 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | 100 | mA | ||
| VGT | VD=12 V, RL=33 Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MIN | 0.2 | V | |||
| IH | IT=100mA | MAX | 10 | 20 | 40 | 60 | mA | |
| Ⅰ-Ⅲ-Ⅳ | 10 | 30 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 20 | 40 | 70 | 100 | mA |
| VD=0.66×VDRM Tj=125℃ Porte ouverte | ||||||||
| dV/dt | MIN | 20 | 50 | 100 | 200 | V/ µs | ||

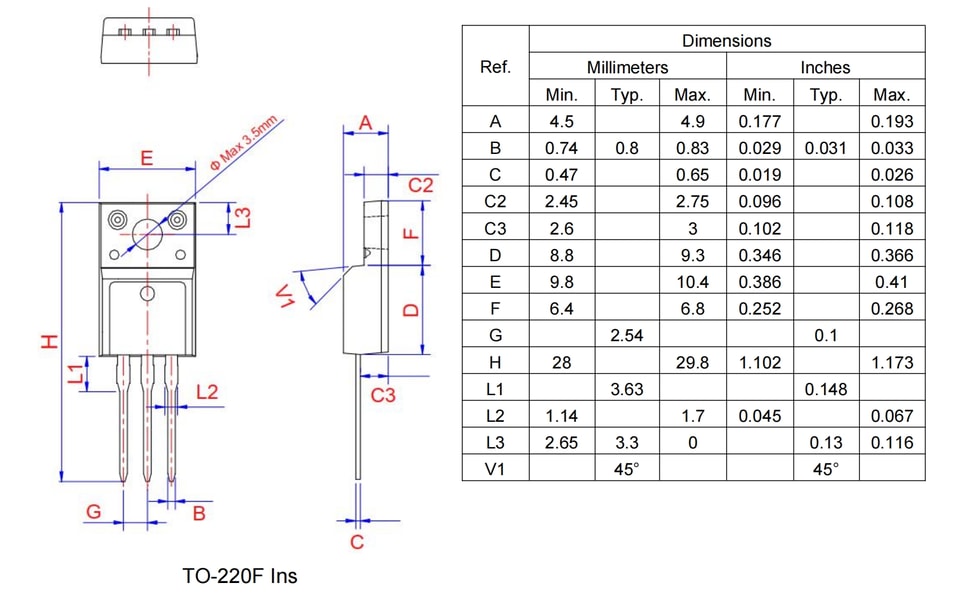

BOÎTIER DONNÉES MÉCANIQUES
