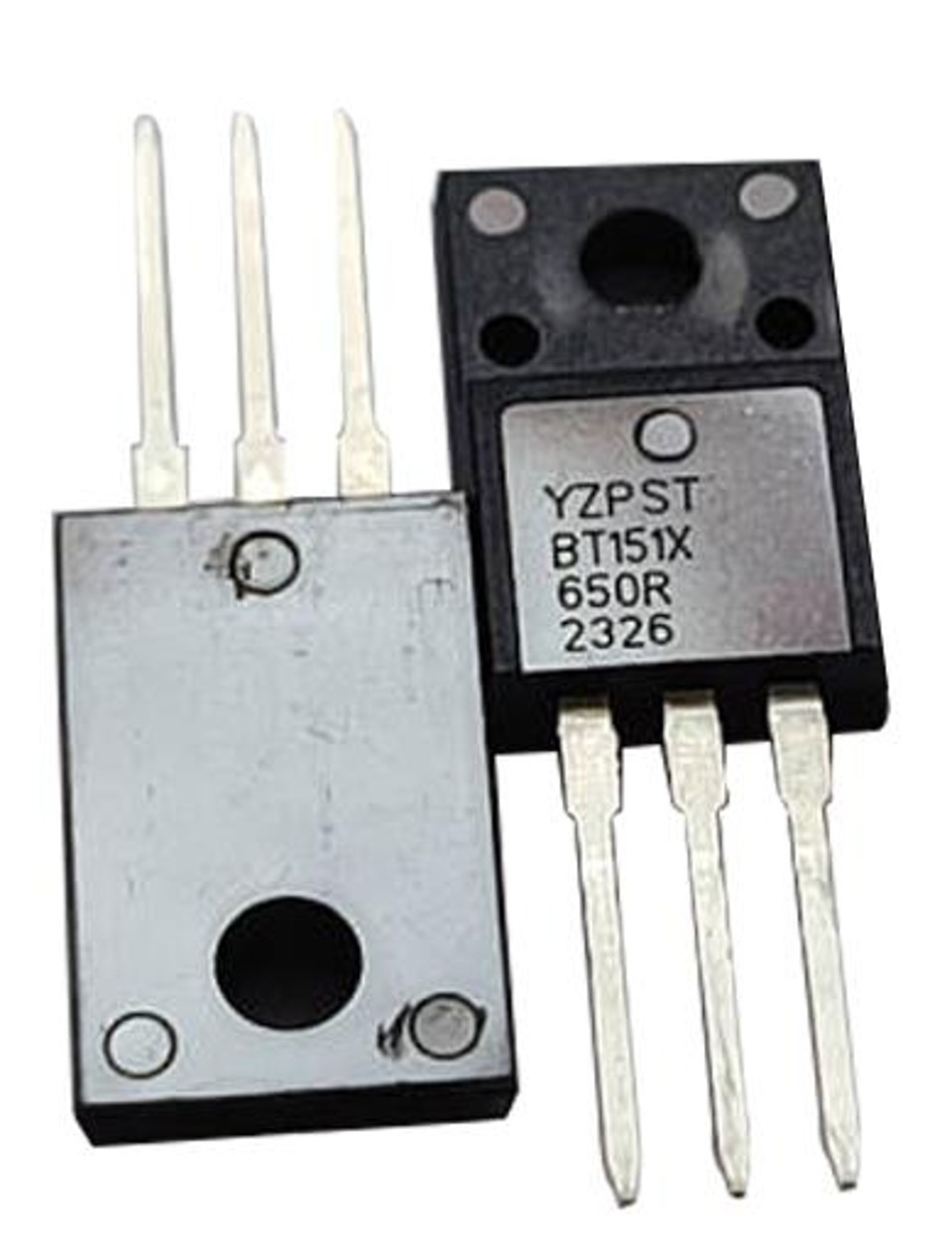

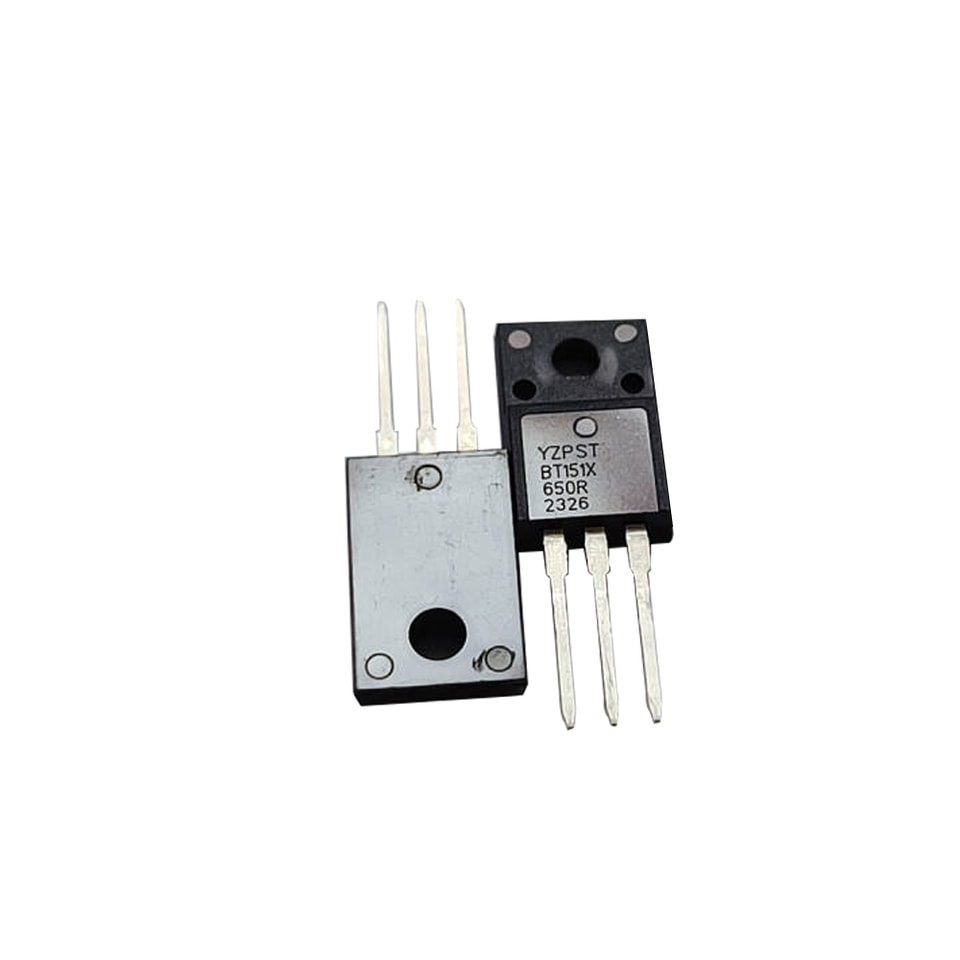

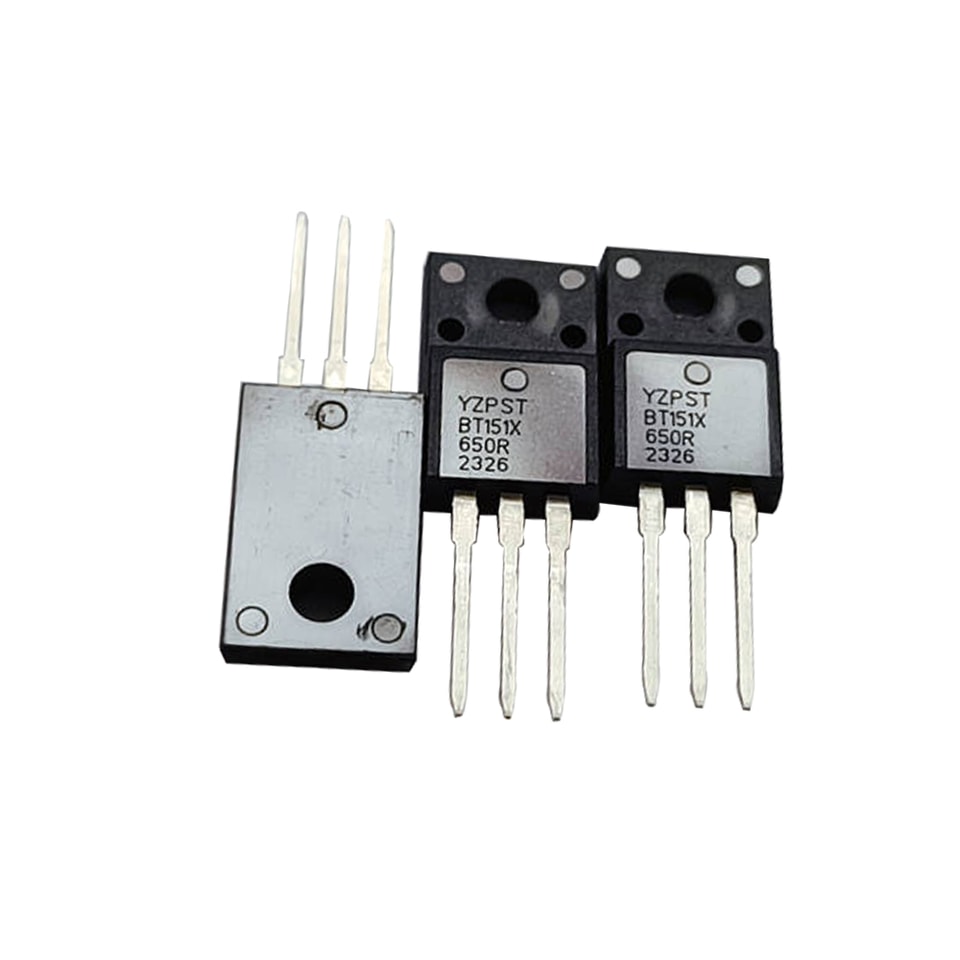

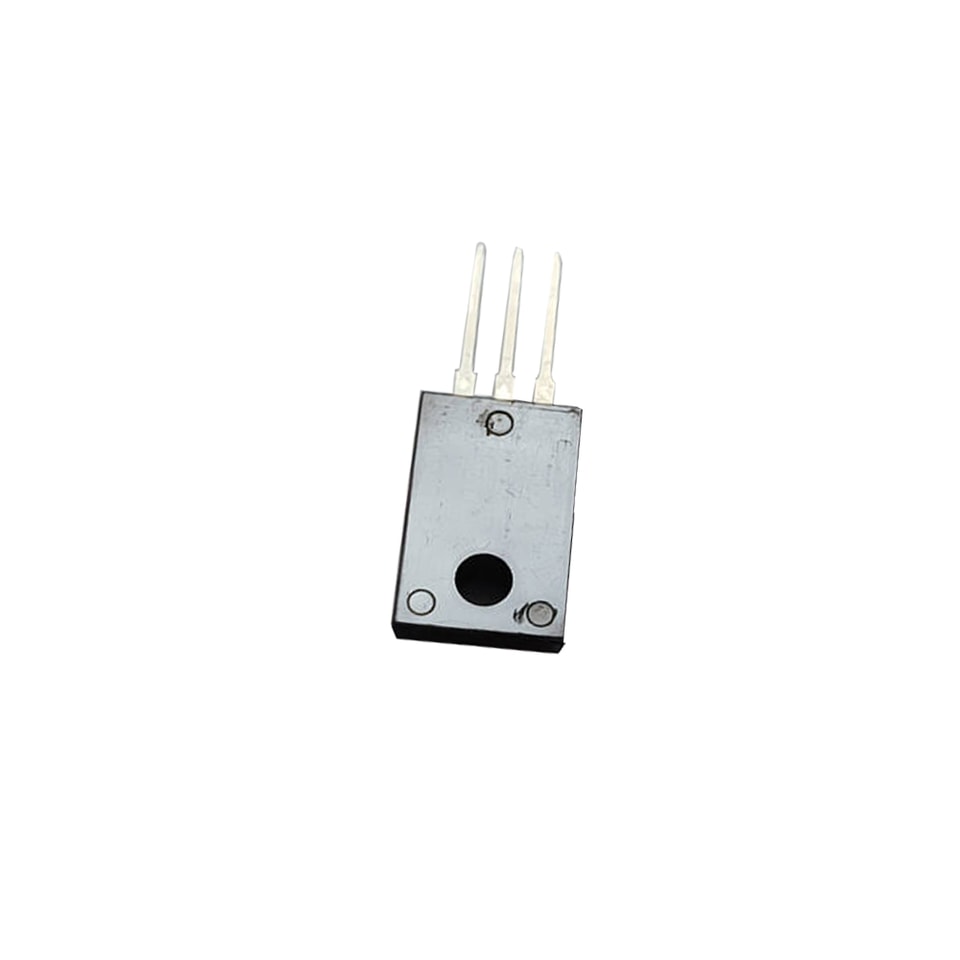

YZPST-BT151X-650R
Série BT151 12A SCRs
YZPST-BT151X-650R
DESCRIPTION:
Thyristors passivés au verre dans une enveloppe en plastique, la série de SCRs BT151 est adaptée à tous les modes de contrôle, trouvés dans des applications telles que la protection contre les surtensions, les circuits de commande de moteur dans les outils électriques et les aides de cuisine, les circuits de limitation du courant d'enclenchement, l'allumage par décharge capacitif et les circuits de régulation de tension
Série BT151 12A SCRs
YZPST-BT151X-650R
La série de SCRs BT151 est adaptée à tous les modes de contrôle T0-220F
DESCRIPTION :
Thyristors passivés au verre dans une enveloppe en plastique, la série de SCRs BT151 est adaptée à tous les modes de contrôle, trouvée dans des applications telles que la protection contre les surtensions, les circuits de commande de moteurs dans les outils électriques et les aides de cuisine, les circuits de limitation du courant d'appel, l'allumage par décharge capacitive et les circuits de régulation de tension
PRINCIPAL CARACTÉRISTIQUES
|
Symbole |
Valeur |
Unit |
|
IT(RMS) |
12 |
A |
|
VDRM VRRM |
650 |
V |
|
IGT |
15 |
mA |
ABSOLU MAXIMUM ÉVALUATIONS
|
Paramètre |
Symbole |
Valeur |
Unit |
|
Plage de température de jonction de stockage |
Tstg |
-40 ~ 150 |
°C |
|
Plage de température de jonction de fonctionnement |
Tj |
-40~ 125 |
°C |
|
Tension de crête répétitive hors tension (T =25 °C ) |
VDRM |
650 |
V |
|
Tension de crête inverse répétitive (T =25 °C ) |
VRRM |
650 |
V |
|
Courant efficace sur l'état passant (T =105 °C ) |
IT(RMS) |
12 |
A |
|
Courant de crête de surtension non répétitif ( 180° angle de conduction, F=50Hz) |
ITSM |
100 |
A |
|
Courant moyen en conduction ( angle de conduction de 180°) |
IT(AV) |
8 |
A |
|
Valeur I2t pour fusion (tp=10ms) |
I2t |
45 |
A2S |
|
Taux critique de montée du courant en conduction (I =2 ×IGT, tr ≤ 100 ns) |
di/dt |
50 |
A/μS |
|
Courant de gâchette de crête |
IGM |
4 |
A |
|
Dissipation moyenne de puissance de gâchette |
PG(AV) |
1 |
W |
ÉLECTRIQUE CARACTÉRISTIQUES (T=25 °C unless otherwise specified )
|
Symbole |
Condition de test |
|
Valeur |
Unit |
|
IGT |
V = 12V R = 140Ω |
MAX. |
15 |
mA |
|
VGT |
MAX. |
1.3 |
V |
|
|
VGD |
VD=VDRM Tj=125 °C R=1KΩ |
MIN. |
0.2 |
V |
|
IL |
IG= 1.2IGT |
MAX. |
50 |
mA |
|
IH |
IT=50mA |
MAX. |
30 |
mA |
|
dV/dt |
VD=2/3VDRM Gate Open Tj=125 °C |
MIN. |
400 |
V/μs |
CARACTÉRISTIQUES STATIQUES
| Symbole | Paramètre | Valeur （ MAX . ") | Unit | |
| V TM | I TM =23 A tp =380μs | Tj =25 °C | 1.6 | V |
| I DRM | V D =V DRM V R =V RRM | Tj =25 °C | 5 | A |
| I RRM | Tj =125 °C | 2 | mA | |
Thermal
Resistances
| Symbole | Paramètre | Valeur | Unit | |
| À -220M1 | 60 | |||
| Rth (j-a) | jonction à ambiante | À -220 FW | 50 | |
| À -252 | 70 | |||
| À -220M1 | 1.5 | °C /W | ||
| Rth (j-c) | Junction to case | À -220 FW | 4.5 | |
| À -252 | 2 | |||

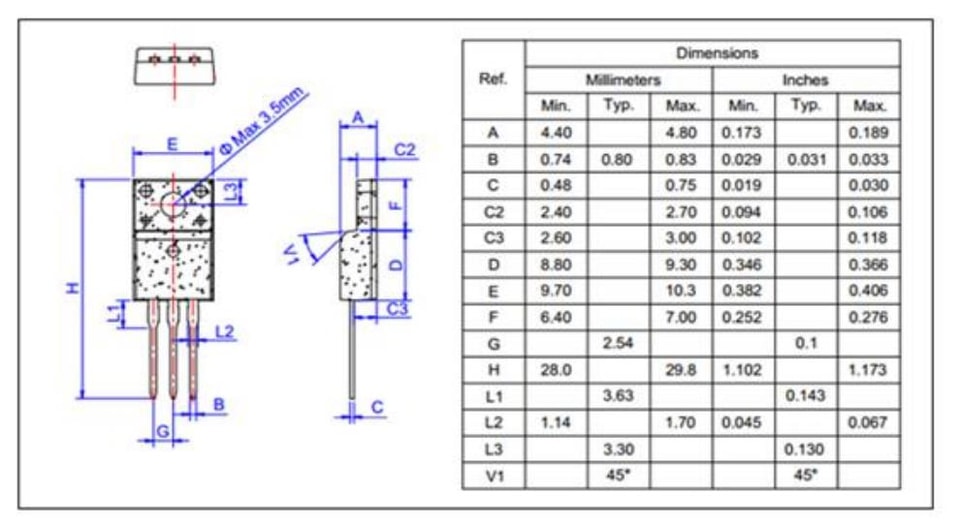

TO-220FW
Package
Mécanique
Données
