COMPOSANT DE PUISSANCE
YZPST-TG25F60
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques

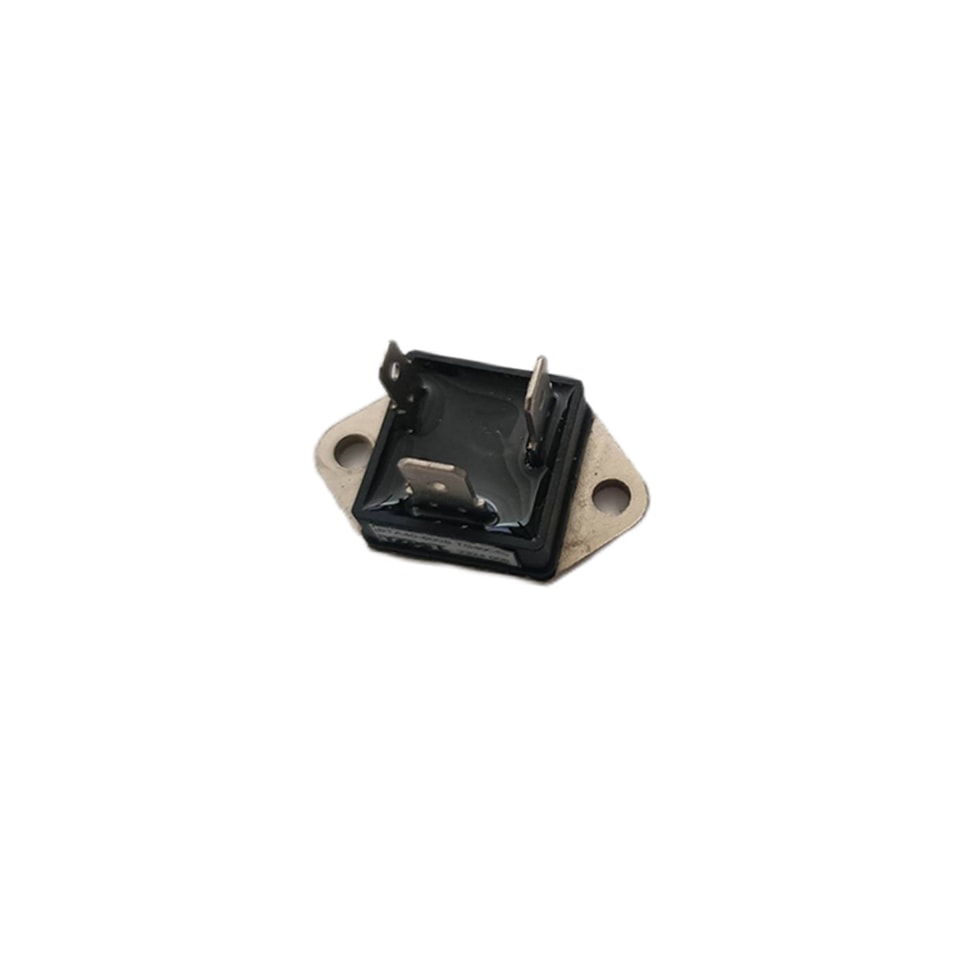

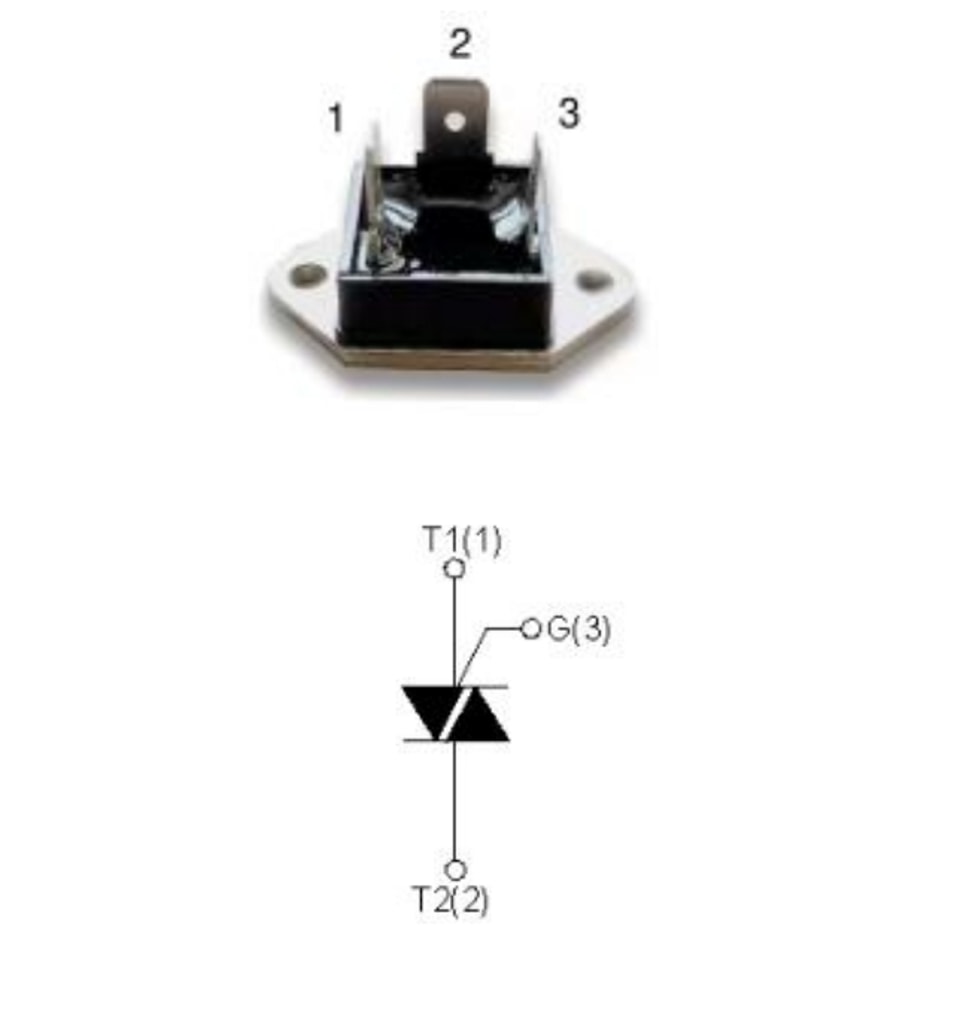

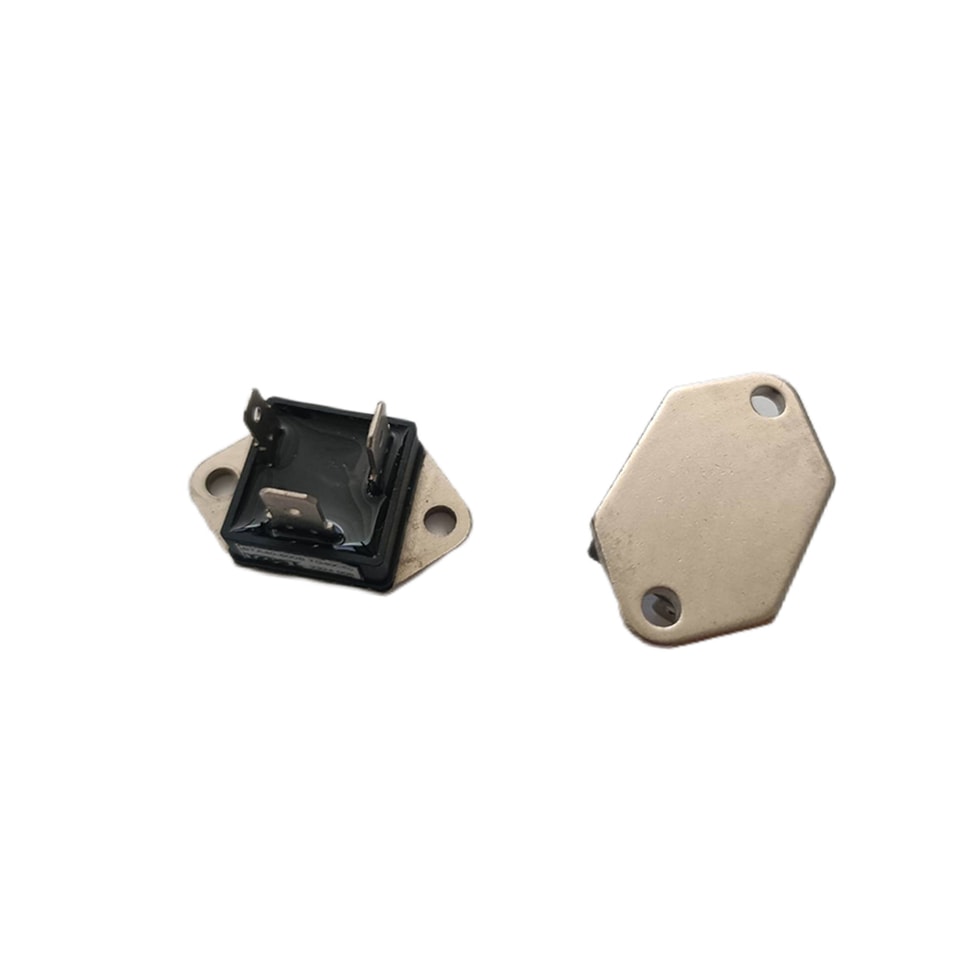

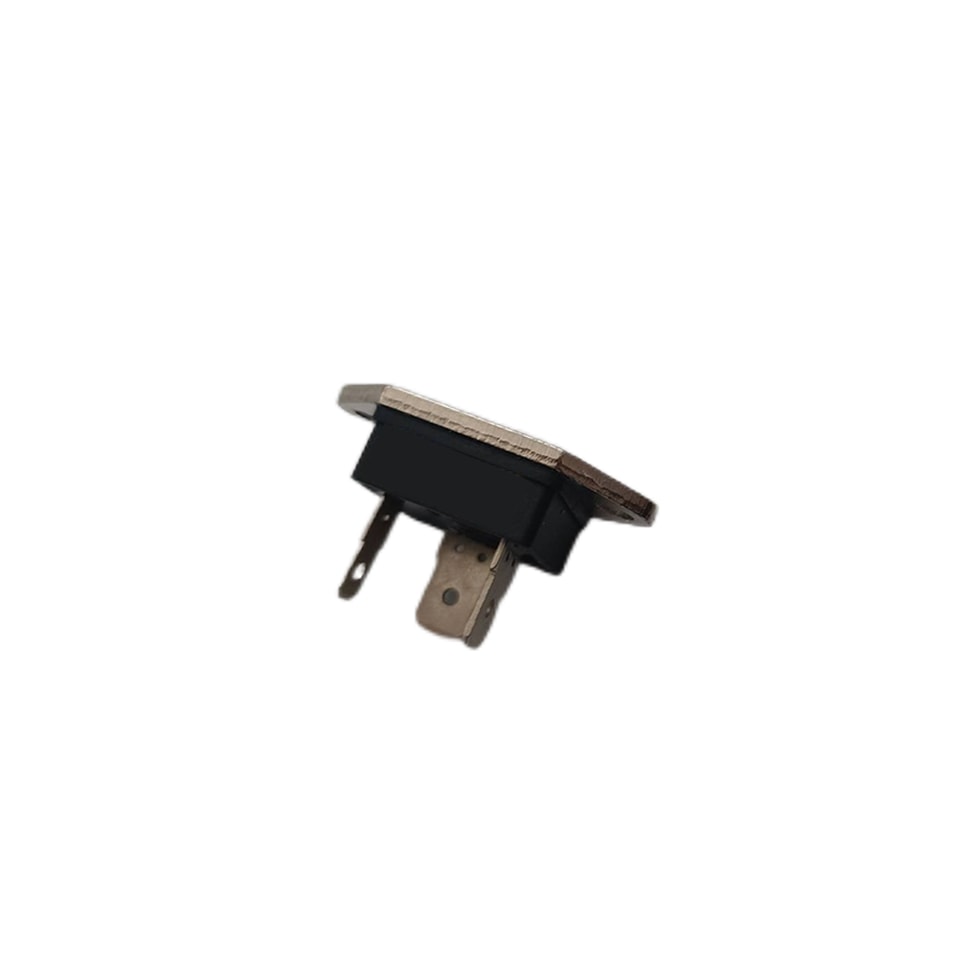

Triac de puissance en boîtier isolé TG-C
Réf. : YZPST-TG25F60
CARACTÉRISTIQUES DU PRODUIT
Triacs moulés isolés
IT(AV) 25 A
Capacité de surtension élevée 300 A
Montage isolé (AC2500V)
Bornes à languette
APPLICATIONS
Four à micro-ondes
Copieur
Interrupteur à semi-conducteurs
Commande moteur
Commande d’éclairage
Commande de chauffage
MAXIMALES ABSOLUES CARACTÉRISTIQUES TC=25°C sauf indication contraire
| Symbole | Paramètre | Conditions d'essai | Valeurs | Unité |
| VDRM | Répétitif Tension maximale à l’état bloquéTension à l’état passant | 600 | V | |
| IT(EFF) | Courant efficace à l’état passant | TC=80°C | 25 | A |
| ITSM | Courant de surcharge à l’état passant | Un cycle 50/60 Hz | 270/300 | A |
| I2t | I2t (Pour fusible) | 360 | A2s | |
| PGM | Crête de gâchette Puissance Dissipation | 10 | W | |
| PG(AV) | Grille moyenne Dissipation de puissance | 1 | W | |
| IGM | Crête de gâchette Courant | 3 | A | |
| VGM | Tension de grille de crête | 10 | V | |
| di/dt | Critique Taux de montée du courant à l’état passantant | TJ = 25 °C,VD = 1/2 VDRM | 50 | A/µs |
| TJ | Température de jonction | -25 à +125 | °C | |
| TSTG | Plage de température de stockage | -40 à +125 | °C | |
| Visol | c.a. 50 Hz，valeur efficace, 1 min | 2500 | V~ | |
| Couple | Couple de serrage de montage | Valeur recommandée | 1.0-1.4(10-14) | N·m (kgfcm) |
| Poids | 27 | g |

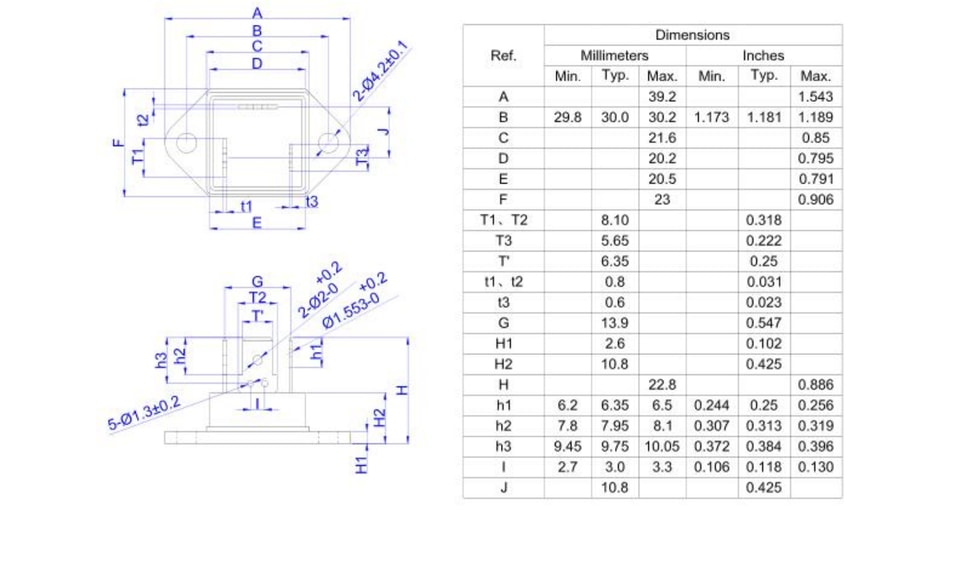

TG-C EMBALLAGE :
Aucun contenu produit supplémentaire n’est disponible.
