COMPOSANT DE PUISSANCE
YZPST-MDC100A1200V
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
Modules de diodes redresseuses
TYPE:MDC100A/1200V
Caractéristiques
Dissipation thermique via une semelle métallique isolée en céramique d’oxyde d’aluminium
Joints brasés pour une grande fiabilité
Reconnu UL
Applications typiques
Redresseur pour applications d’entraînement
Redresseurs pour UBS
Chargeurs de batterie
BLOCAGE
| Symbole | Condition | Valeurs | Unité |
| VRRM VRSM | 1200 | V | |
| 1300 | |||
| IRRM | 15 | mA | |
| VINS | 50 Hz, circuit vers base, toutes les bornes court-circuitées | 3600 | V |
CONDUCTION
| Symbole | Condition | Valeurs | Unité |
| IF(AV) | TC=85 °C; sinusoïde de 180° | 100 | A |
| IF(RMS) | TC=85 °C; sinusoïde de 180° | 175 | A |
| IFSM | Tj= Tj Max. ;t = 10 ms (50 Hz) ; sinusoïde | 2000 | A |
| I2t | Tj= Tj Max. ;t = 10 ms (50 Hz) ; sinusoïde | 20 | kA2S |
| VF(TO) | (I > π x IF(AV)),Tj= Tj Max. | 0.85 | V |
| rF | (I > π x IF(AV)),Tj= Tj Max. | 1.3 | mΩ |
| VFM | Courant en conduction 300 A，Tj=25°C | 1.35 | V |
Caractéristiques électriques
| Symbole | Condition | Valeurs | Unité |
| Rth(j-c) | Par Module | 0.175 | K/W |
| Rth(c-h) | Par Module | 0.1 | K/W |
| Tj | -40 ~ + 125 | °C | |
| Tstg | -40 ~ + 125 | °C | |
| M | couple de montage | 5 | N·m |
| couple de serrage des bornes | 3 | N·m | |
| W | - | g |

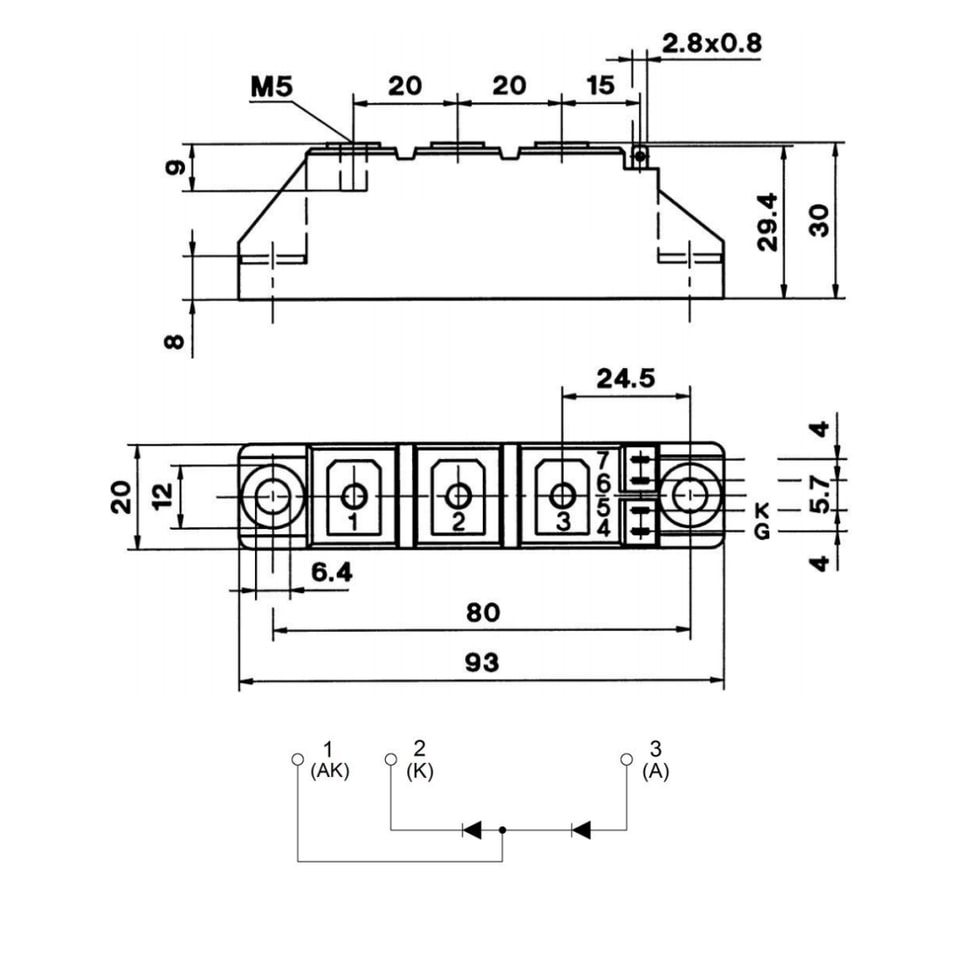

Plan coté Plan
Aucun contenu produit supplémentaire n’est disponible.
.jpg)
.jpg)
