Série BT151 Thyristors SCR 12 A
YZPST-BT151-650R-L

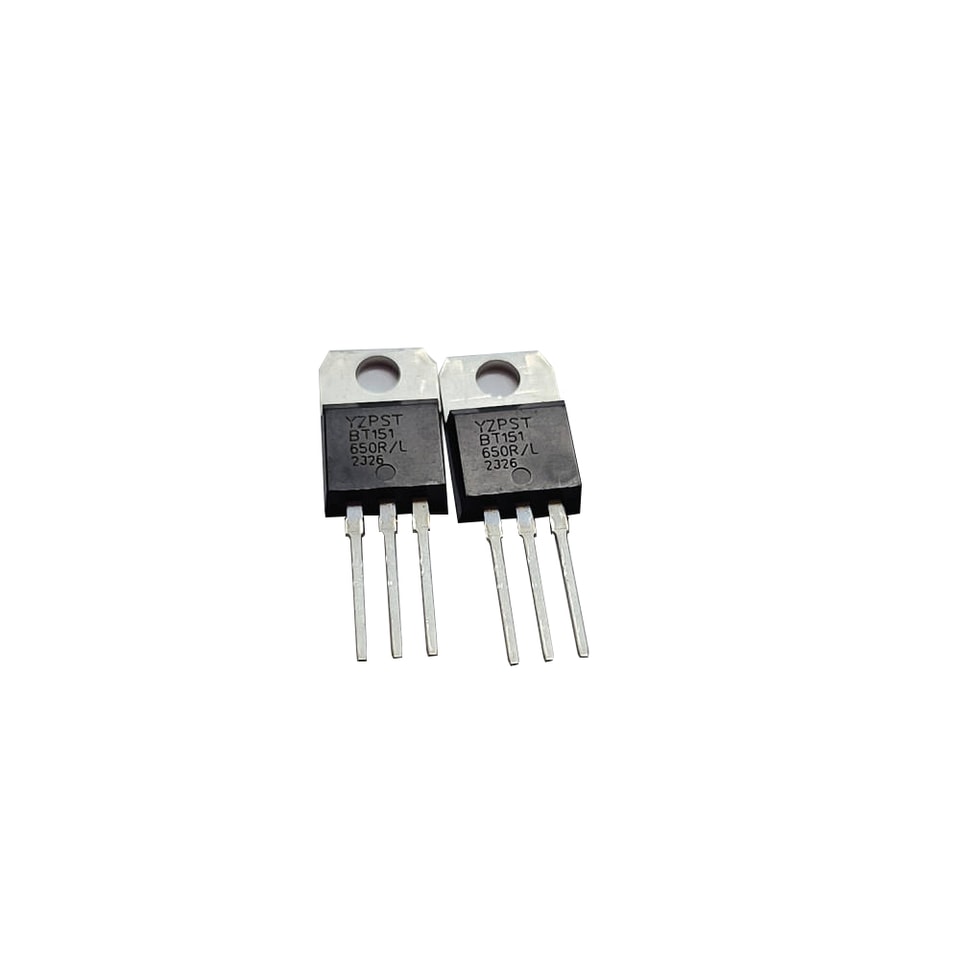

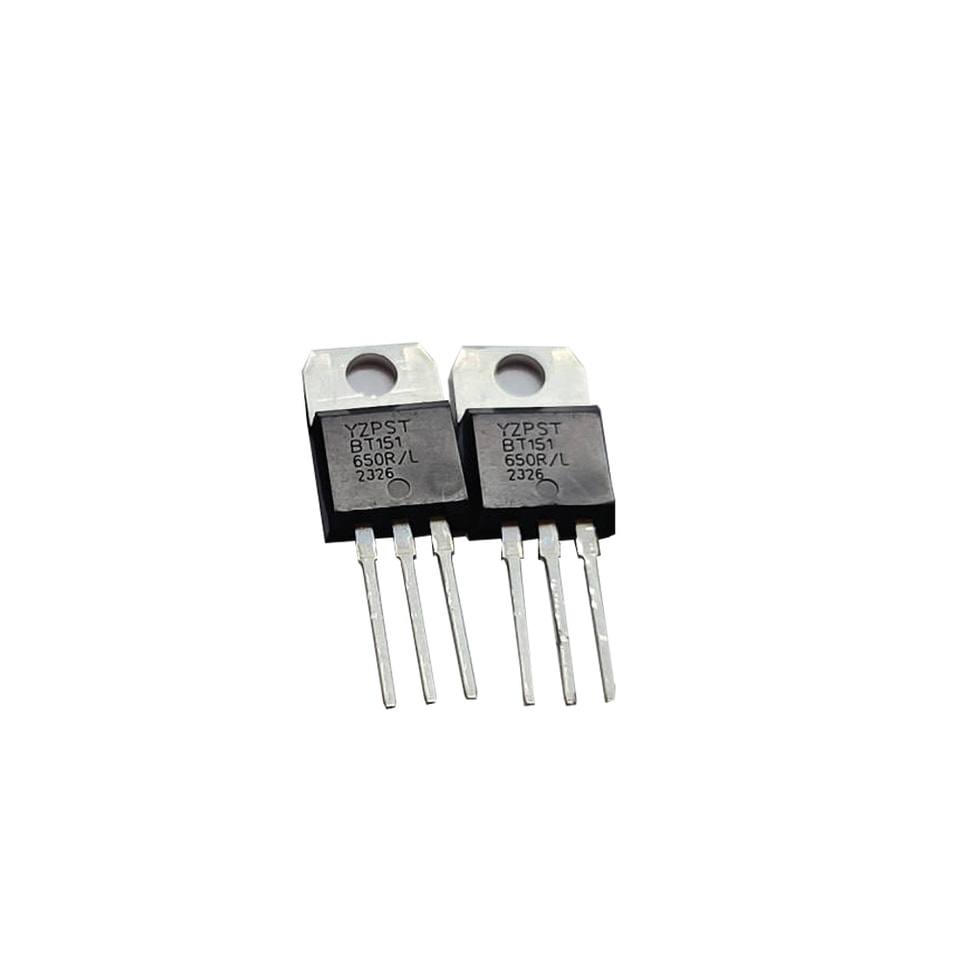

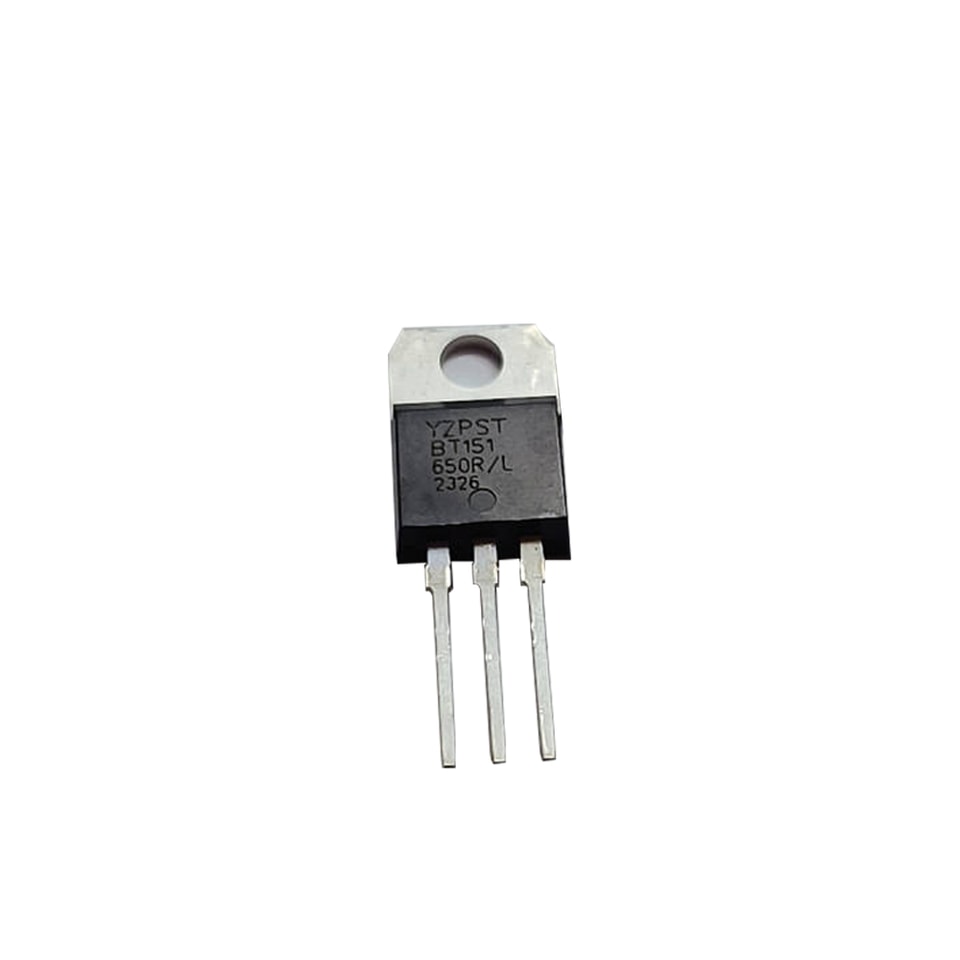

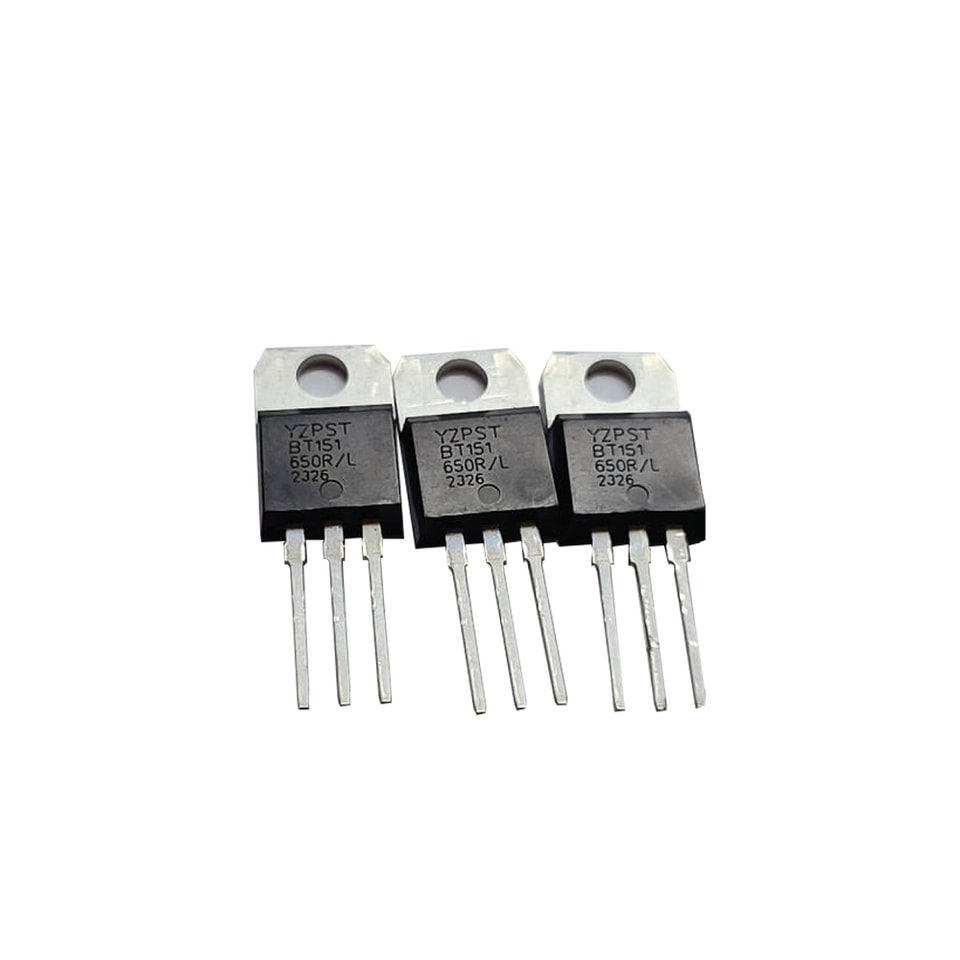

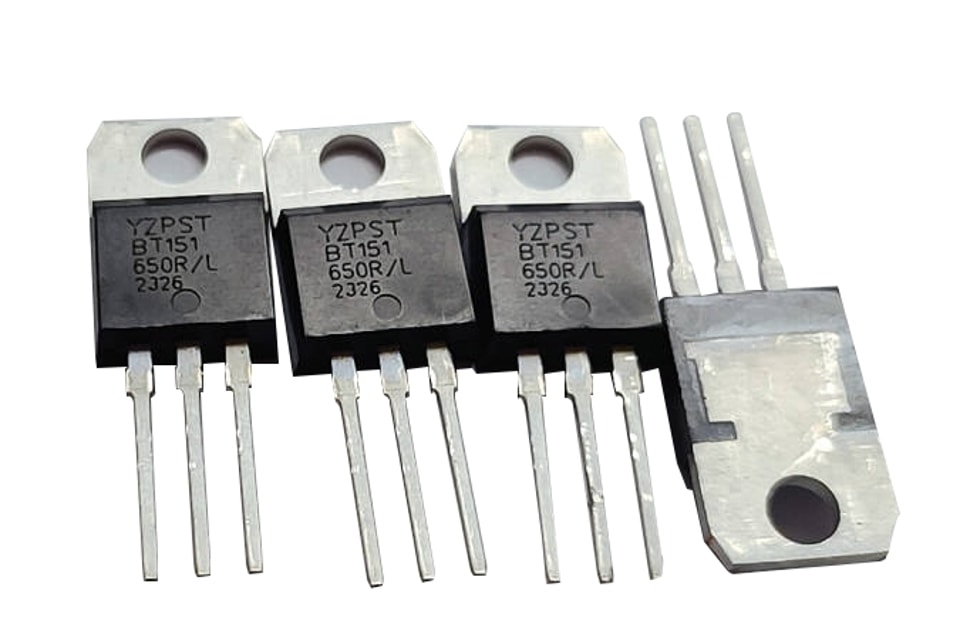

SCR BT151-650R-L 650 V TO-220 12 A
DESCRIPTION :
Thyristors passivés au verre dans un boîtier plastique, la série de SCR BT151 convient à tous les modes de commande et trouve des applications telles que la protection contre les surtensions par écrêtage, les circuits de commande de moteur dans les outils électroportatifs et les appareils de cuisine, les circuits de limitation du courant d’appel, l’allumage par décharge capacitive et les circuits de régulation de tension
PRINCIPALES CARACTÉRISTIQUES
Symbole | Valeur | Unité |
IT(RMS) | 12 | A |
VDRM VRRM | 650 | V |
IGT | 15 | mA |
MAXIMALES ABSOLUES VALEURS
Paramètre | Symbole | Valeur | Unité |
Plage de température de jonction de stockage | Tstg | -40 ~ 150 | ℃ |
Plage de température de jonction de fonctionnement | Tj | -40~ 125 | ℃ |
Tension de blocage répétitive de crête (T = 25℃) | VDRM | 650 | V |
Tension inverse répétitive de crête (T = 25℃) | VRRM | 650 | V |
Courant efficace à l’état passant (T = 105℃) | IT(RMS) | 12 | A |
Courant de crête de surtension non répétitif à l’état passant (angle de conduction de 180°, F = 50 Hz) | ITSM | 100 | A |
Courant moyen à l’état passant (angle de conduction de 180°) | IT(AV) | 8 | A |
Valeur I2t pour le fusible (tp = 10 ms) | I2t | 45 | A2S |
Vitesse critique de montée du courant à l’état passant (I = 2 × IGT, tr ≤ 100 ns) | di/dt | 50 | A/μS |
Courant de crête de grille | IGM | 4 | A |
Dissipation de puissance moyenne de grille | PG(AV) | 1 | W |
ÉLECTRIQUES CARACTÉRISTIQUES (T = 25℃sauf indication indiquée)
Symbole | Condition d’essai |
| Valeur | Unité |
IGT | V = 12 V R = 140 Ω | MAX. | 15 | mA |
VGT | MAX. | 1.3 | V | |
VGD | VD = VDRM Tj = 125℃ R = 1 KΩ | MIN. | 0.2 | V |
IL | IG = 1.2IGT | MAX. | 50 | mA |
IH | IT = 50 mA | MAX. | 30 | mA |
dV/dt | VD = 2/3 VDRM gâchette ouverte Tj = 125℃ | MIN. | 400 | V/μs |
CARACTÉRISTIQUES STATIQUES
| Symbole | Paramètre | Valeur（MAX.） | Unité | |
| VTM | ITM =23A tp=380μs | Tj =25℃ | 1.6 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 5 | μA |
| IRRM | Tj =125℃ | 2 | mA | |
Thermique Résistances
| Symbole | Paramètre | Valeur | Unité | |
| TO-220M1 | 60 | |||
| Rth(j-a) | jonction vers ambiant | TO-220FW | 50 | |
| TO-252 | 70 | |||
| TO-220M1 | 1.5 | ℃/W | ||
| Rth(j-c) | Jonction-boîtier | TO-220FW | 4.5 | |
| TO-252 | 2 | |||

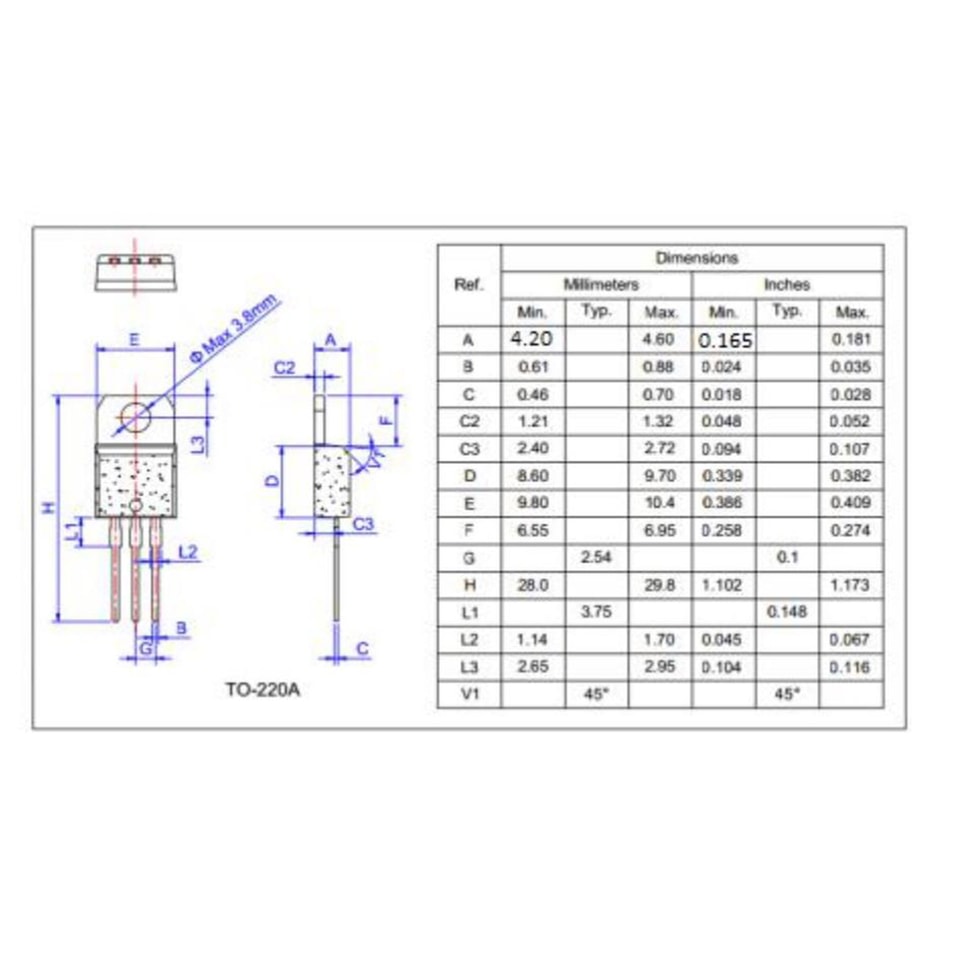

TO-220 Boîtier Mécaniques Données
