P/N : Série YZPST-BT139 Triacs 16 A
YZPST-BT139X-600D
DESCRIPTION :
Avec des courants de maintien et d’accrochage faibles, BT139Les triacs de la série sont particulièrement recommandés pour une utilisation sur des charges de puissance de type résistance de moyenne et faible puissance.
PRINCIPALES CARACTÉRISTIQUES :
symbole | valeur | unité |
IT(RMS) | 16 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1,6 | V |
ABSOLUES ABSOLUES CARACTÉRISTIQUES NOMINALES :
| Paramètre | Symbole | Valeur | Unité | |
| de stockage plage de température de jonction | Tstg | -40~150 | ℃ | |
| En fonctionnement plage de température de jonction | Tj | -40~125 | ℃ | |
| Tension de blocage répétitive de crête à l’état bloqué (Tj=25℃) | VDRM | 600/800 | V | |
| Crête répétitive tension inverse votage (Tj=25℃) | VRRM | 600/800 | V | |
| Courant efficace à l’état passant | IT(EFF) | 16 | A | |
| Non répétitif de surtension crête en conduction courant | ||||
| (cycle complet, F=50 Hz) | ITSM | 140 | A | |
| I2valeur t pour le fusible (tp=10 ms) | I2t | 98 | A2s | |
| Taux critique de montée de à l’état passant courant (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| Crête de grille courant | IGM | 2 | A | |
Dissipation de puissance moyenne de la gâchette | PG(AV) | 0.5 | W |
Puissance de crête de gâchette | PGM | 5 | W |
CARACTÉRISTIQUES ÉLECTRIQUES (Tj=25℃ sauf indication contraire)
| Paramètre | Valeur | ||||||
| Condition d’essai | Quadrant | D | E | F | Unité | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | mA | ||
| VGT | VD=12 V, RL=33 Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | ||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MIN | 0.2 | V | ||
| IH | IT=100mA | MAX | 10 | 20 | 40 | mA | |
| Ⅰ-Ⅲ-Ⅳ | 15 | 30 | 50 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 20 | 40 | 70 | mA |
| VD=0.66×VDRM Tj=125℃ Porte ouverte | |||||||
| dV/dt | MIN | 20 | 50 | 100 | V/ µs | ||
THERMIQUES RÉSISTANCES
| Symbole | Condition d’essai | Valeur | Unité | |
| TO-220C | 1.3 | |||
| Rth(j-c) | jonction à boîtier(CA) | TO-220A(Ins) | 2 | ℃/W |

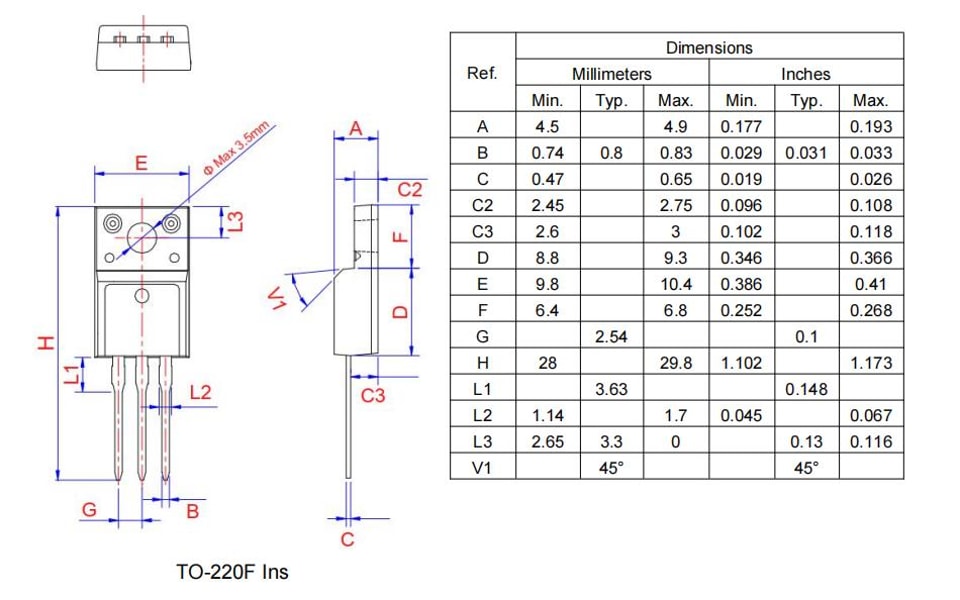

BOÎTIER DONNÉES MÉCANIQUES
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
