2P4M/WR0205 SCR sensibles 2 A à fort dv/dt
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

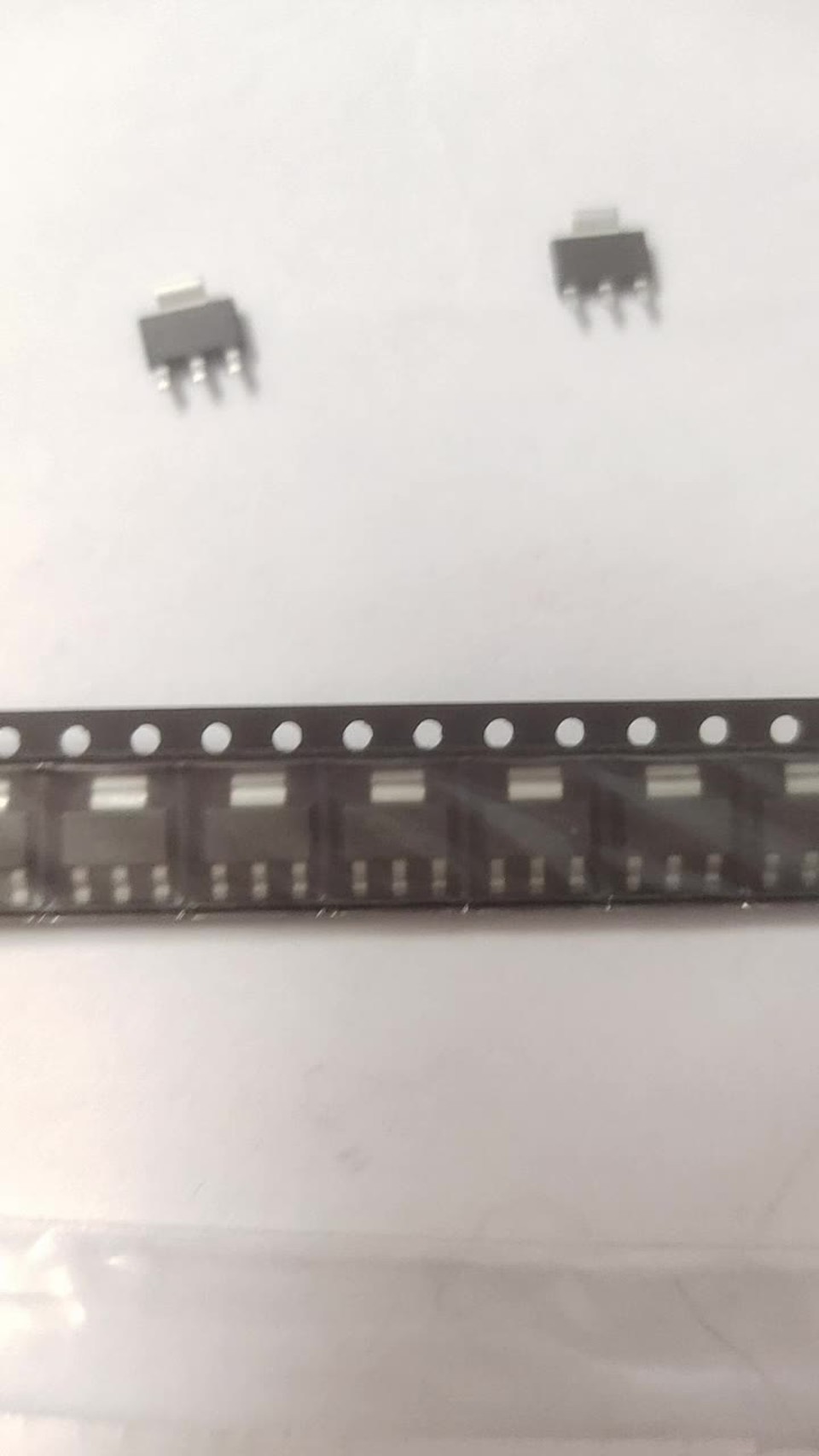

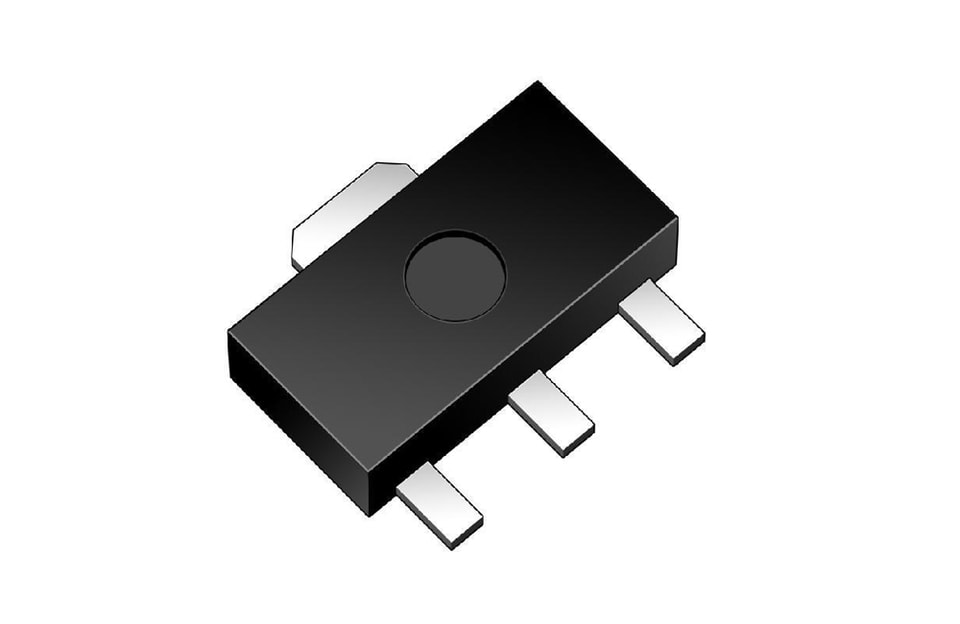

SCR sensibles 2P4M/WR0205 2 A
YZPST-2P4M/WR0205

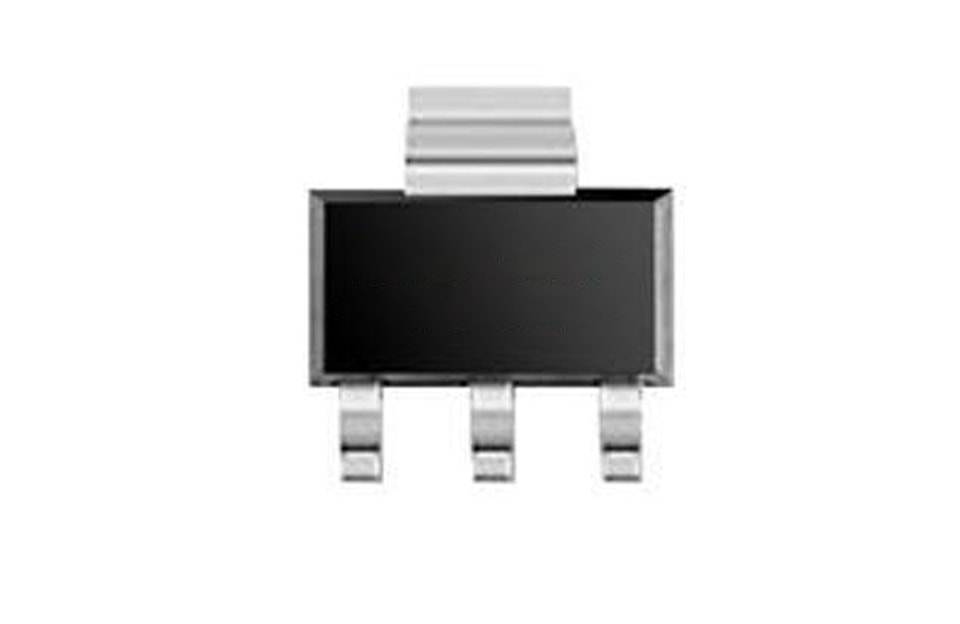

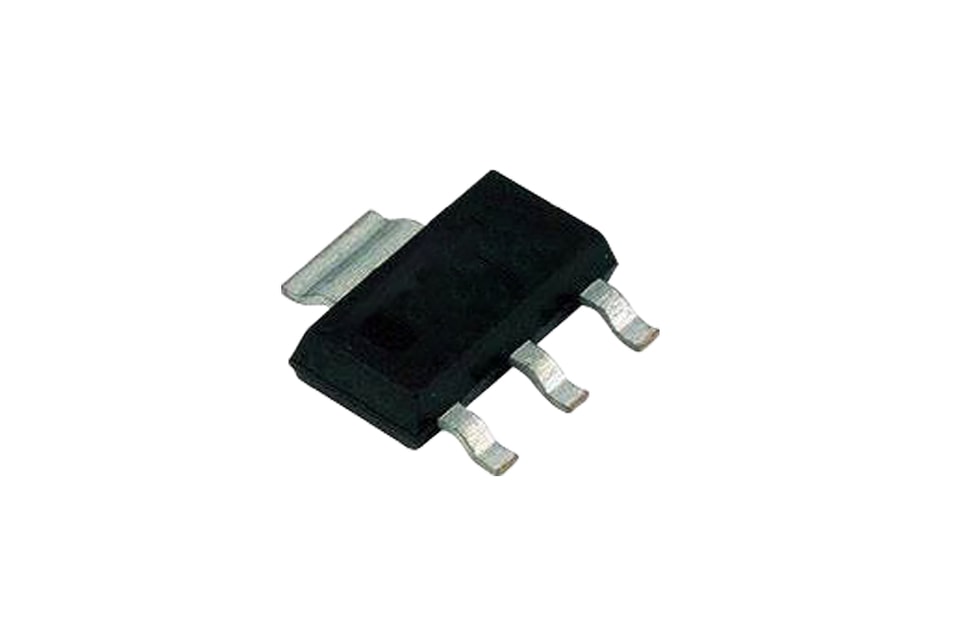

SCR sensibles 2P4M/WR0205 2 A
YZPST-2P4M/WR0205
DESCRIPTION :
La série de SCR 2P4M 2 A offre un fort dv/dt et une excellente résistance aux interférences électromagnétiques.
Ils sont particulièrement recommandés pour une utilisation sur les disjoncteurs différentiels, les fers à lisser, les allumeurs, etc.
CARACTÉRISTIQUES PRINCIPALES :
symbole | valeur | unité |
IT(EFF) | 2.0 | A |
IGT | ≤200 | μA |
VDRM/VRRM | 600 | V |
CARACTÉRISTIQUES ABSOLUES MAXIMALES :
Paramètre | Symbole | Valeur | Unité |
Plage de température de jonction de stockage | Tstg | -40~150 | ℃ |
Plage de température de jonction en service | Tj | -40~110 | ℃ |
Tension de blocage répétitive de crête à l’état bloqué (Tj=25℃) | VDRM | 600 | V |
Tension inverse répétitive de crête (Tj=25℃) | VRRM | 600 | V |
Courant efficace à l’état passant | IT(EFF) | 2 | A |
Courant de crête non répétitif en conduction sur une demi-onde complète, F=50 Hz | ITSM | 20 | A |
I2valeur t pour le fusible (tp=10 ms) | I2t | 2 | A2s |
Taux critique de montée du courant à l'état passant (IG=2×IGT) | dI/dt | 50 | A/μs |
Courant de crête de gâchette | IGM | 0.2 | A |
Dissipation de puissance moyenne de grille | PG(AV) | 0.1 | W |
Puissance de crête de gâchette | PGM | 0.5 | W |
CARACTÉRISTIQUES ÉLECTRIQUES(Tj= 25 °C sauf indication contraire)
Symbole |
Condition d’essai | Valeur |
Unité | ||
MIN | TYPE | MAX | |||
IGT | VD=12 V, RL=33 Ω | - | 50 | 200 | μA |
VGT | - | 0.6 | 0.8 | V | |
VGD | VD=VDRM Tj110℃ | 0.2 | - | - | V |
IH | IT= 50 mA | - | - | 5 | mA |
IL | IG=1.2IGT | - | - | 6 | mA |
dV/dt | VD=2/3×VDRM Tj110℃ RGK=1 kΩ | 20 | - | - | V/μs |
CARACTÉRISTIQUES STATIQUES
Symbole | Condition d’essai | Valeur | Unité | ||
VTM | ITM=4A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
IDRM IRRM | VD=VDRM= VRRMRGK=1 kΩ | Tj=25℃ | MAX | 5 | µA |
Tj110℃ | 0.1 | mA | |||
RÉSISTANCES THERMIQUES
Symbole | Condition d’essai | Valeur | Unité | |
Rth(j-c) |
jonction-boîtier (CA) | TO-251-4R/TO-252-4R | 6.5 |
℃/W |
TO-92 | 10 | |||
TO-126 | 7.0 | |||
SOT-89-3L | 8.3 | |||
SOT-223-3L | 7.3 | |||
