YZPST-MDC160-16
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

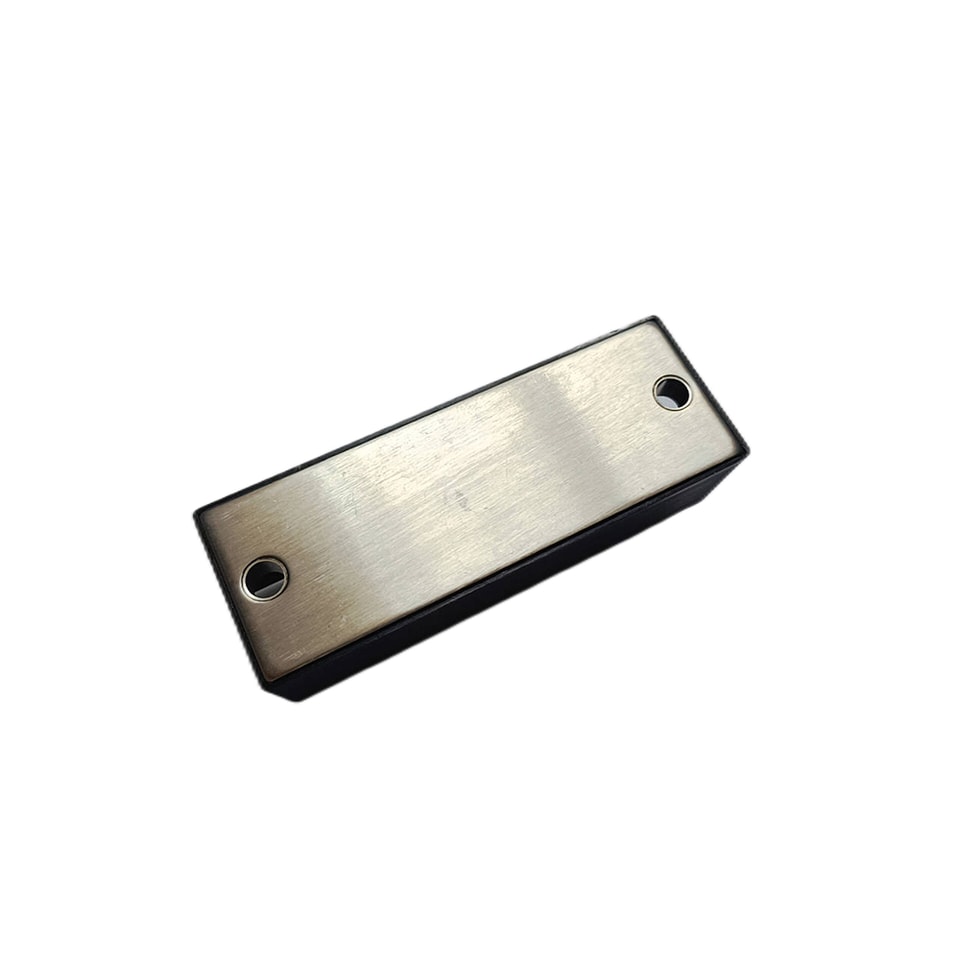

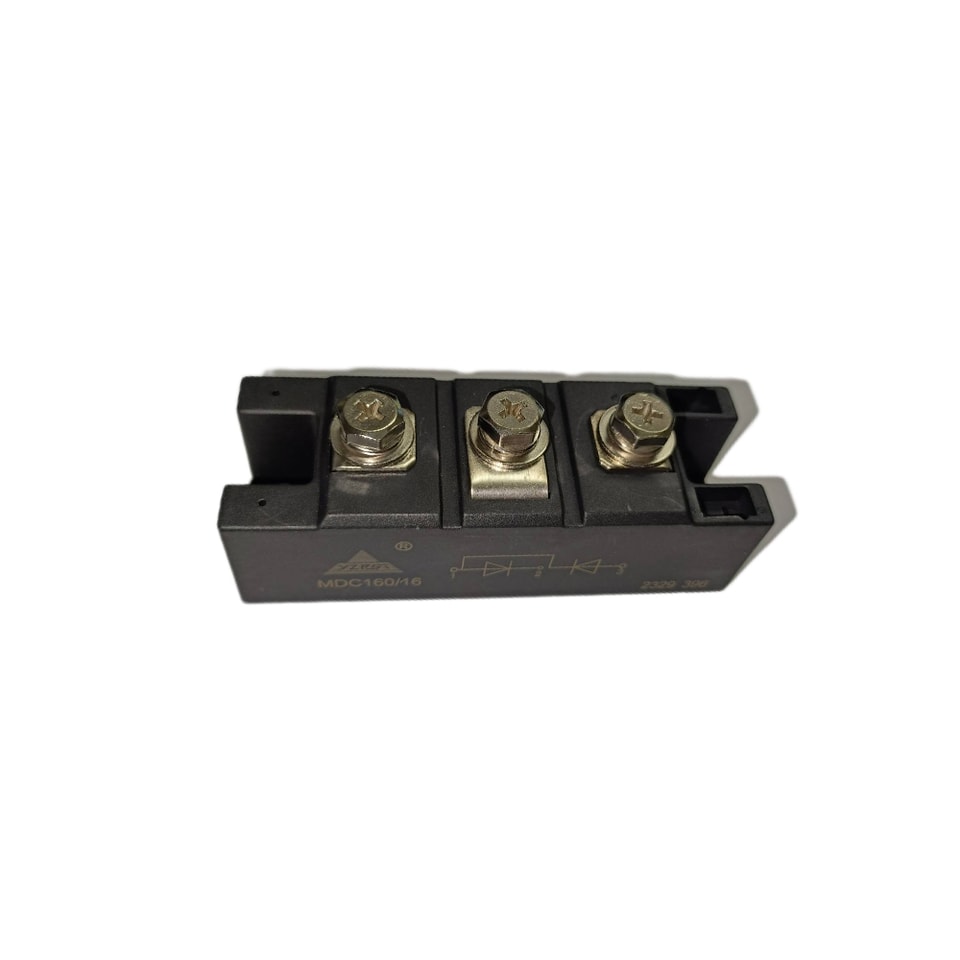

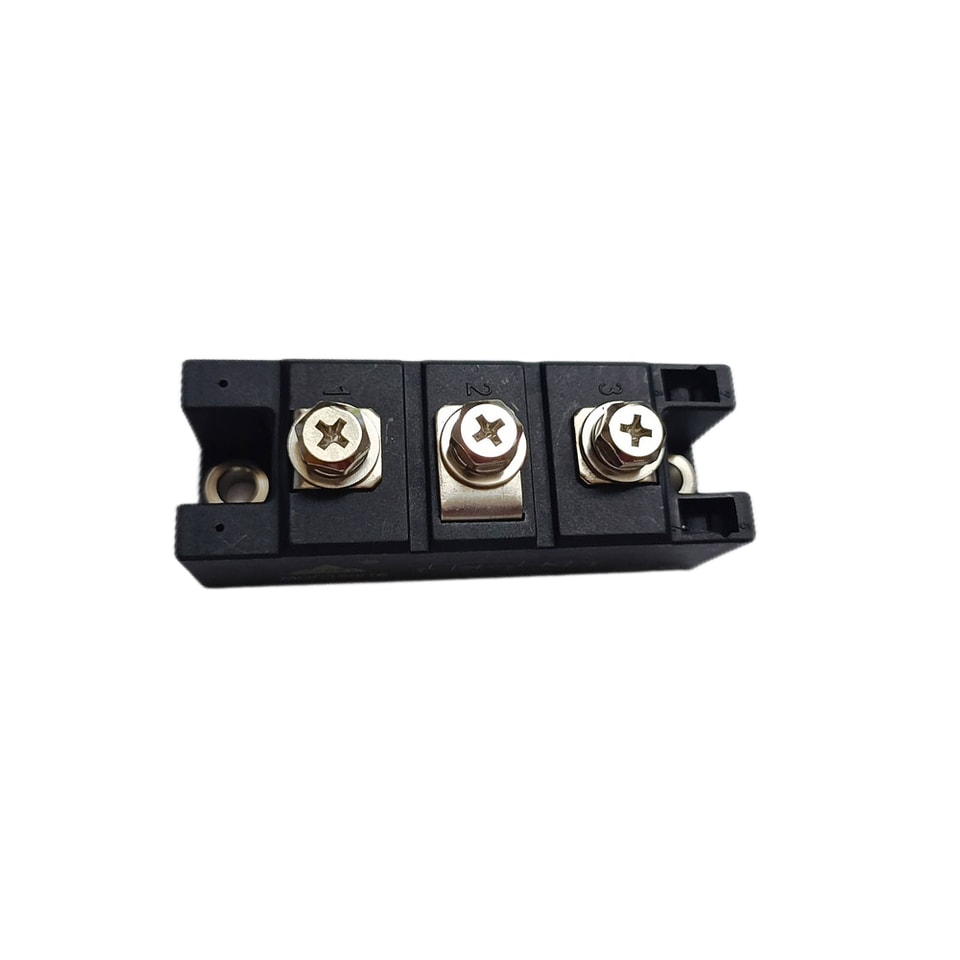

MODULE DE DIODES REDRESSEUSES
P/N : YZPST-MDC160-16
Caractéristiques :
- Plaque de base électriquement isolée
- Forte capacité de surtension
- Joints brasés à l’étain pour une fiabilité élevée
Applications typiques :
- Redresseurs non commandés pour convertisseurs CA/CC
- Redresseur de ligne pour variateurs de moteurs CA à transistors
- Alimentation d’excitation pour moteurs à courant continu
Temps de de blocage
Type de composant | VRRM (1) | VRSM(1) |
YZPST MDC160 | 1600 V | 1700 V |
VRRM = tension inverse de crête répétitive
VRSM = tension inverse de crête non répétitive (2)
Remarques :
Toutes les caractéristiques sont spécifiées pour Tj = 25 °C sauf indication contraire.
(1) Toutes les valeurs de tension sont spécifiées pour une forme d’onde sinusoïdale appliquée de 50 Hz / 60 Hz sur la plage de température de -40 à +135 °C.
(2) Largeur d’impulsion max. 10 ms
(3) Valeur maximale pour Tj = Tjmax
Courant inverse de fuite de crête répétitive | IRRM | 20 mA (3) |
Conduction
Paramètre | Symbole | Min | Max | Typ | Unité | Conditions | ||
Valeur moyenne du courant direct courant | IF(AV) |
| 195 |
| A | Sinusoïde 50 Hz, conduction à 180°, Tc = 85 °C | ||
Valeur efficace du courant direct | IF(RMS) |
| 300 |
| A | Sinusoïde 50 Hz, conduction à 180°, Tc = 85 °C | ||
Surtension de crête sur un cycle courant (non répétitif) | IFSM |
| 5 |
| kA | Sinusoïde 50 Hz, conduction à 180°, Tj = Tjmax, VR = 0 | ||
I carré t | I2 t |
| 125 |
| kA2s | Tj = Tjmax | ||
Tension de pointe en direct | VFM |
| 1.35 |
| V | Courant direct 500 A, Tj = Tjmax | ||
Tension de seuil | VF(TO) |
| 0.85 |
| V | Tj = Tjmax | ||
Résistance différentielle en direct | rF |
| 1 |
| mΩ | Tj = Tjmax | ||
Tension d’isolement efficace | VINS |
| 3000 |
| V | CA 50 Hz, 60 s | ||
Caractéristiques thermiques et mécaniques et caractéristiques
| Paramètre | Symbole | Min | Max | Typ | Unité | Conditions | ||
| En fonctionnement jonction température | Tj | -40 | 135 | °C | ||||
| de stockage température | Tstg | -40 | 125 | °C | ||||
| Thermique résistance | Rth(j-c) | 0.18 | °C/W | SIN Conduction à 180° | ||||
| jonction à boîtier (par diode) | montage surfaces lisse, plat et graissé | |||||||
| Thermique résistance | Rth(c-s) | 0.05 | °C/W | |||||
| du boîtier au dissipateur (par module) | ||||||||
| Couple de serrage de montage | T | 2.5 | 3.5 | N·m | ||||
| boîtier-dissipateur thermique | ||||||||
| Couple de serrage de montage | T | 4 | 6 | N·m | ||||
| bornes à barre omnibus | ||||||||
| Poids | W | 200 | g | |||||

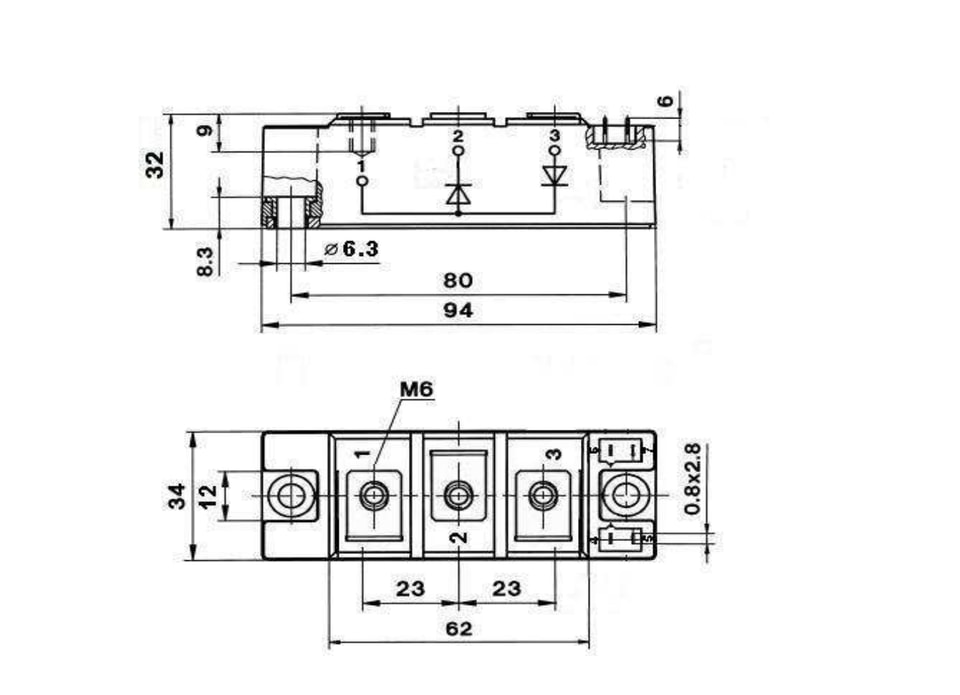

SCHÉMA ET DIMENSIONS
.jpg)
.jpg)
