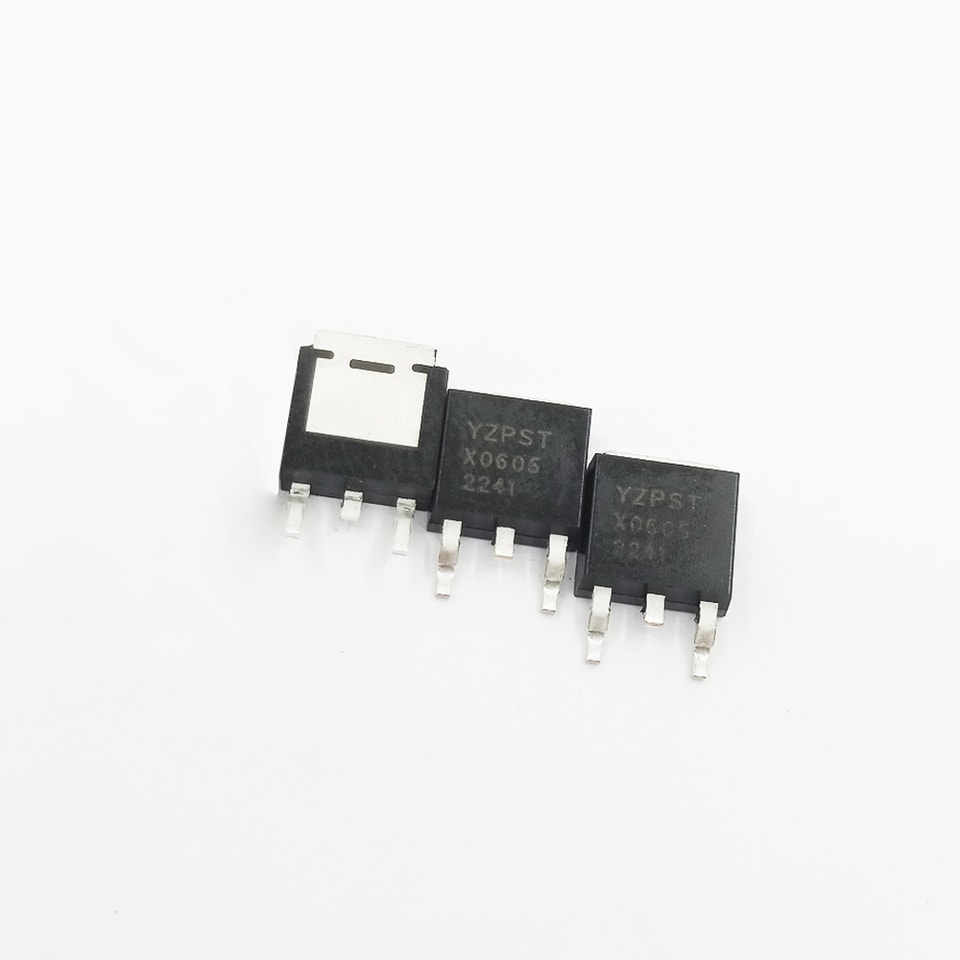

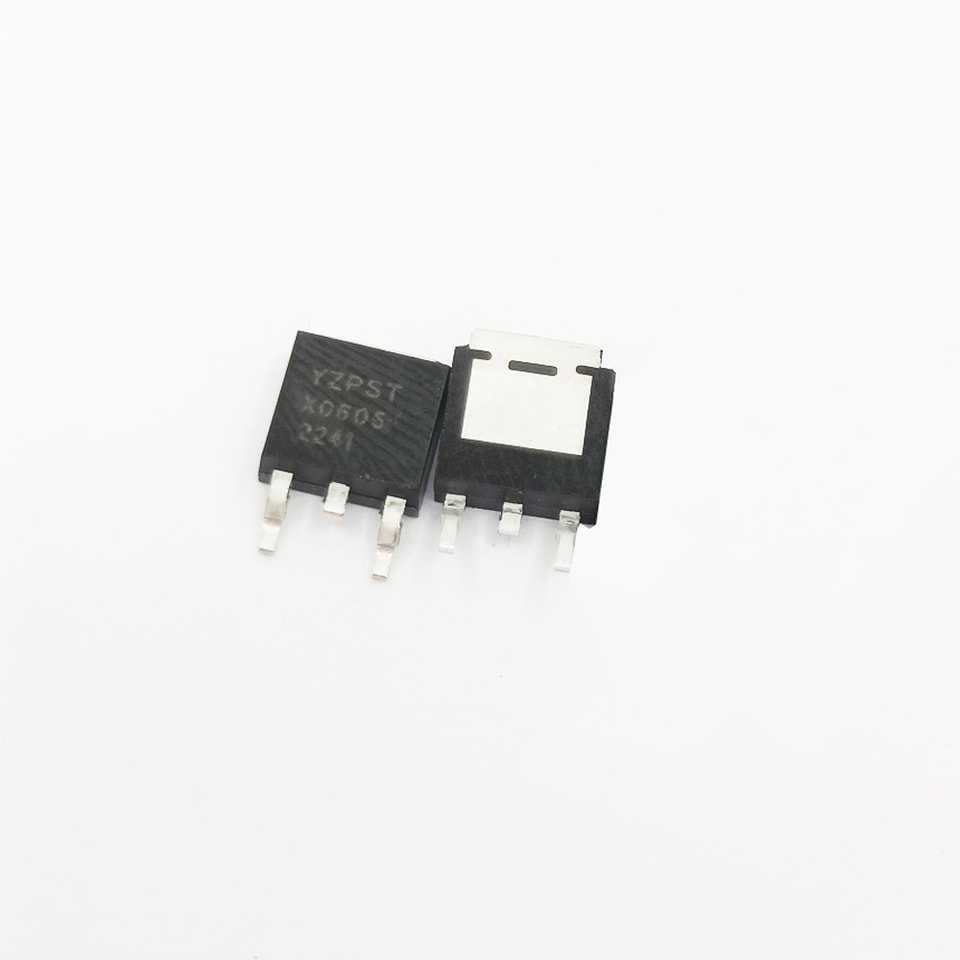

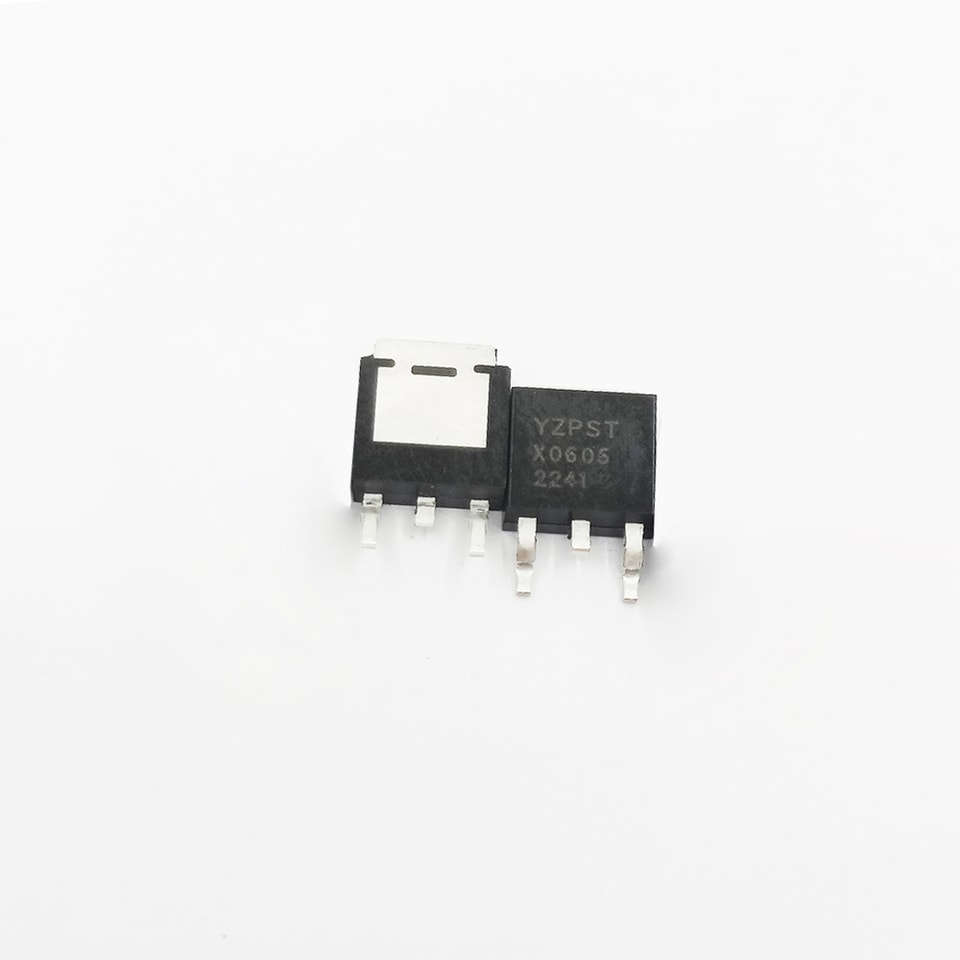

YZPST-X0605
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
YZPST-X06056A SCR
DESCRIPTION :
La série de SCR X0605 offre un taux dv/dt élevé avec
une forte résistance aux interférences électromagnétiques. Ils
sont particulièrement recommandés pour les applications de redressement,
les allumeurs, etc.
PRINCIPALES CARACTÉRISTIQUES :
symbole | valeur | unité |
IT(RMS) | 6 | A |
IGT | ≤10 | mA |
VDRM/VRRM | 600/800 | V |
Paramètre | Symbole | Valeur | Unité |
Plage de température de jonction de stockage | Tstg | -40~150 | ℃ |
Plage de température de jonction de fonctionnement | Tj | -40~110 | ℃ |
Tension de crête répétitive à l’état bloqué (Tj=25℃) | VDRM | 600/800 | V |
Tension de crête répétitive inverse (Tj=25℃) | VRRM | 600/800 | V |
Courant efficace à l’état passant | IT(RMS) | 6 | A |
Courant de crête en conduction à l’état passant non répétitif (cycle complet, F=50 Hz) | ITSM | 45 | A |
Valeur I2t pour le fusible (tp=10 ms) | I2t | 6.75 | A²s |
Taux critique d’augmentation du courant à l’état passant (IG=2 × IGT) | dI/dt | 50 | A/μs |
Courant de crête de grille | IGM | 1.8 | A |
Dissipation de puissance moyenne de gâchette | PG(AV) | 0.3 | W |
Puissance de crête de gâchette | PGM | 3 | W |
CARACTÉRISTIQUES ÉLECTRIQUES (Tj=25°C sauf indication contraire)
| Symbole | Valeur | ||||
| Condition d’essai | MIN | TYPE | MAX | Unité | |
| IGT | - | 5 | 10 | mA | |
| VGT | VD=12V, RL=33Ω | - | 0.6 | 0.8 | V |
| VD=VDRM Tj=110℃ | |||||
| VGD | RL=3.3kΩ | 0.2 | - | - | V |
| IH | IT = 50 mA | - | - | 5 | mA |
| IL | IG=1.2IGT | - | - | 6 | mA |
| dV/dt | VD=0.66×VDRM Tj=110℃ Porte ouverte RGK=1KΩ | V/µs | |||
| 10 | - | - | |||
CARACTÉRISTIQUES STATIQUES
| Symbole | Condition d’essai | Valeur | Unité | ||
| VTM | ITM=8A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
| IDRM | VDRM= VRRM | Tj=25℃ | 5 | µA | |
| IRRM | RGK=1KΩ | Tj=110℃ | MAX | 100 | µA |
THERMIQUES RÉSISTANCES
| Symbole | Condition d’essai | Valeur | Unité | |

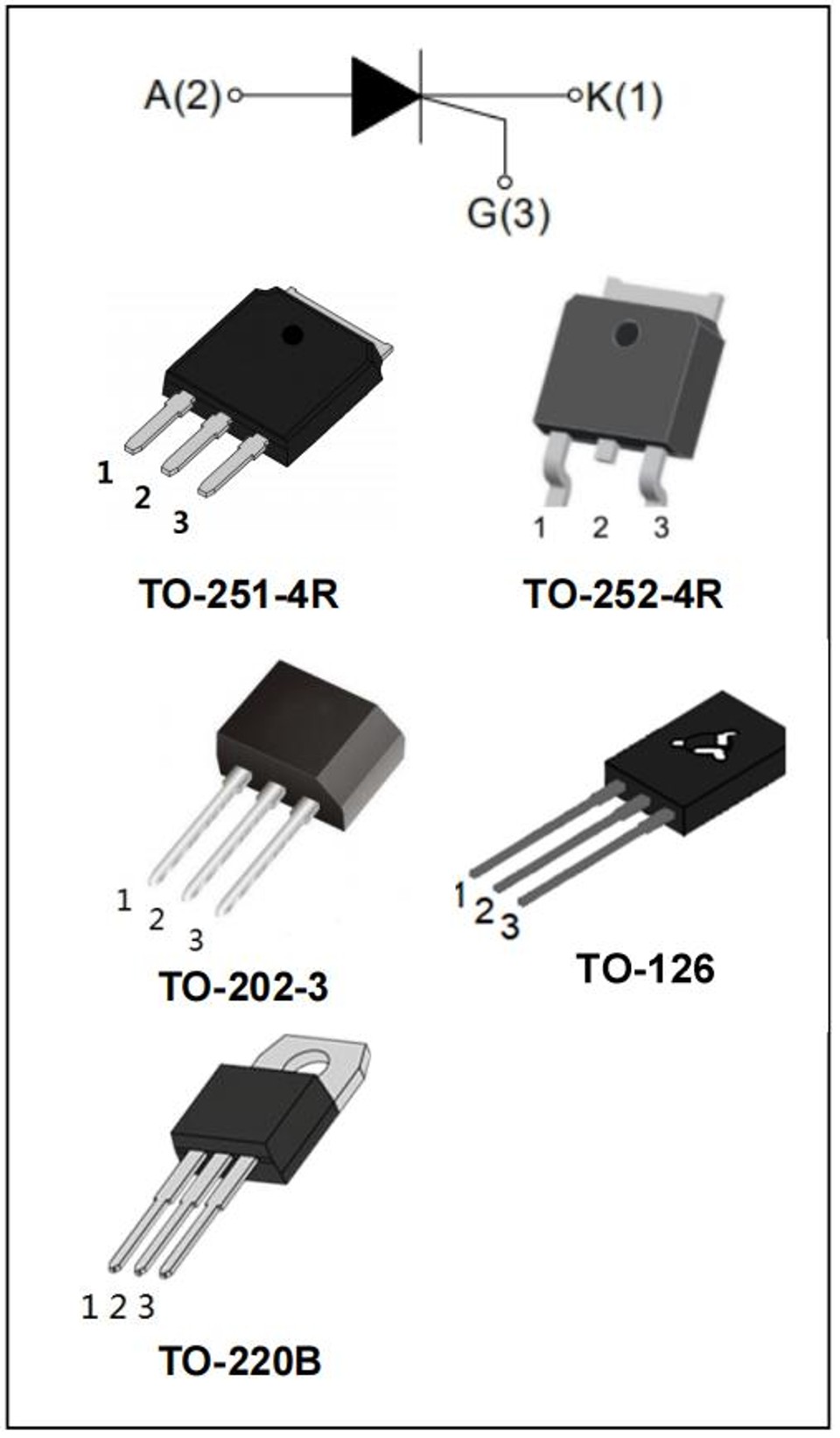

| TO-202-3 | 7.8 | |||
| TO-252-4R | 6.5 | |||
| jonction-boîtier (CA) | TO-126 | 7.3 | ℃/W | |
| Rth(j-c) | TO-220B | 3 | ||

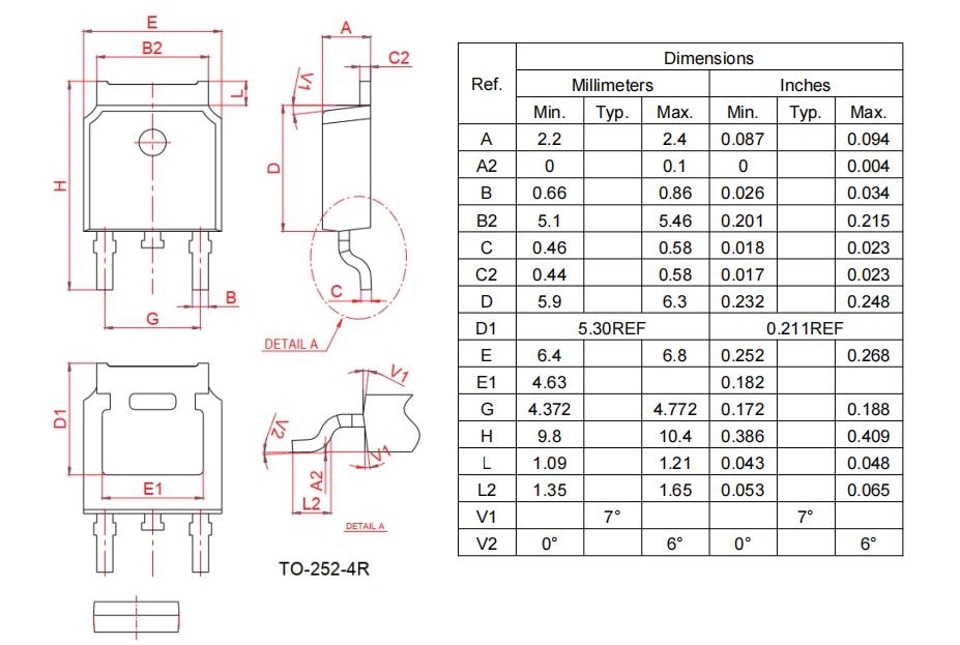

BOÎTIER DONNÉES MÉCANIQUES
