YZPST-BTA41-800BW 15-25MA
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

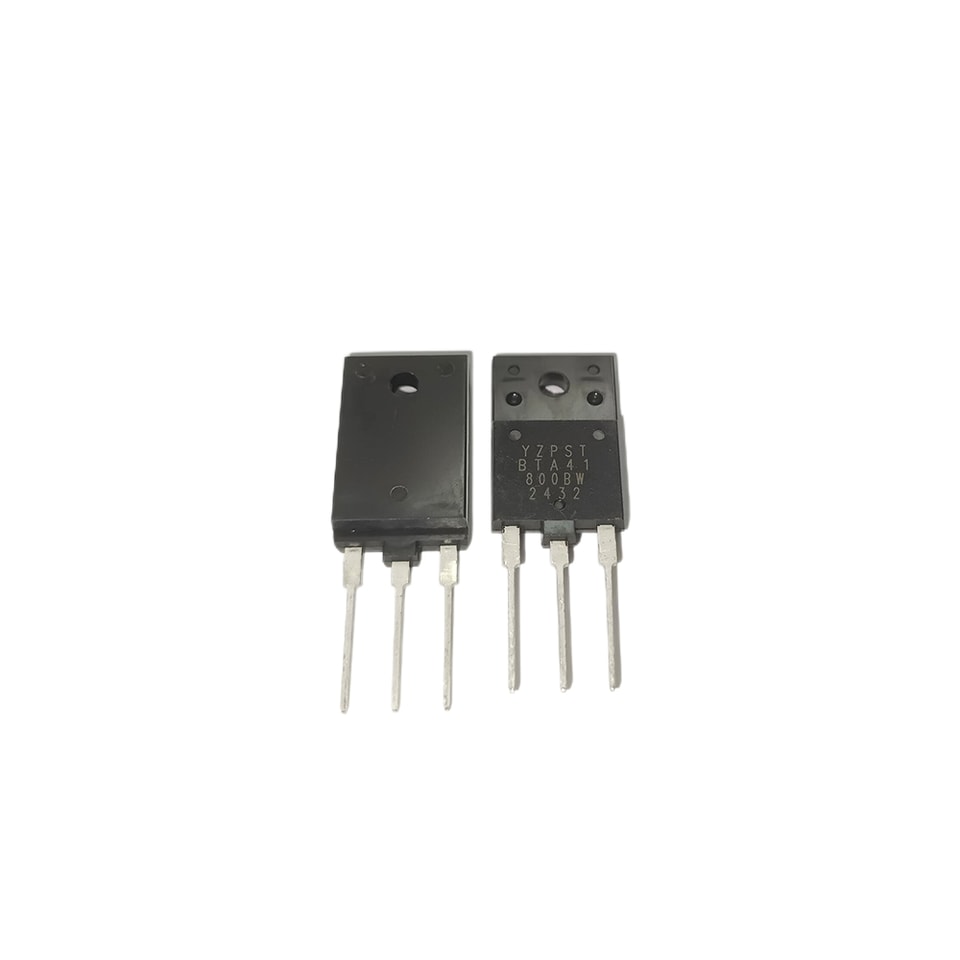

Série BTA41 de triacs 40 A YZPST-BTA41-800BW 15-25 mA
DESCRIPTION :
La série de triacs BTA41 convient à tous les modèles de commande. Elle est utilisée dans des applications telles que la commande de moteurs, l’éclairage industriel et domestique, le chauffage et la commutation statique, les variateurs de vitesse de moteur, etc. Grâce à leur technique d’assemblage par clip, ils offrent des performances supérieures en matière de tenue au courant d’appel.
Grâce à une pastille céramique interne, la série BTAoffre une languette isolée en tension (classée à 2500 VRMS), conforme aux normes UL
PRINCIPALES CARACTÉRISTIQUES
Symbole | Valeur | Unité |
IT(RMS) | 40 | A |
VDRM VRRM | 800/1600 | V |
VTM | 1.55 | V |
MAXIMALES ABSOLUES VALEURS
Paramètre | Symbole | Valeur | Unité |
de stockage plage de température de jonction | Tstg | -40 ~ 150 | ℃ |
En fonctionnement plage de température de jonction | Tj | -40~ 125 | ℃ |
Répétitif crête off-État tension(T =25℃) | VDRM | 800/1600 | V |
Répétitif crête inverse tension(T =25℃) | VRRM | 800/1600 | V |
courant efficace en conduction courant | IT(RMS) | 40 | A |
Pic de surtension non répétitif en régime établi courant (plein cycle, F=50Hz) | ITSM | 400 | A |
I2t valeur pour fusion (tp= 10ms) | I2t | 880 | A2S |
Taux critique de montée de à l’état passant courant (I =2×IGT) | dI/dt | 50 | A/μS |
Crête de grille courant | IGM | 8 | A |
Dissipation de puissance moyenne de grille | PG(AV) | 1 | W |

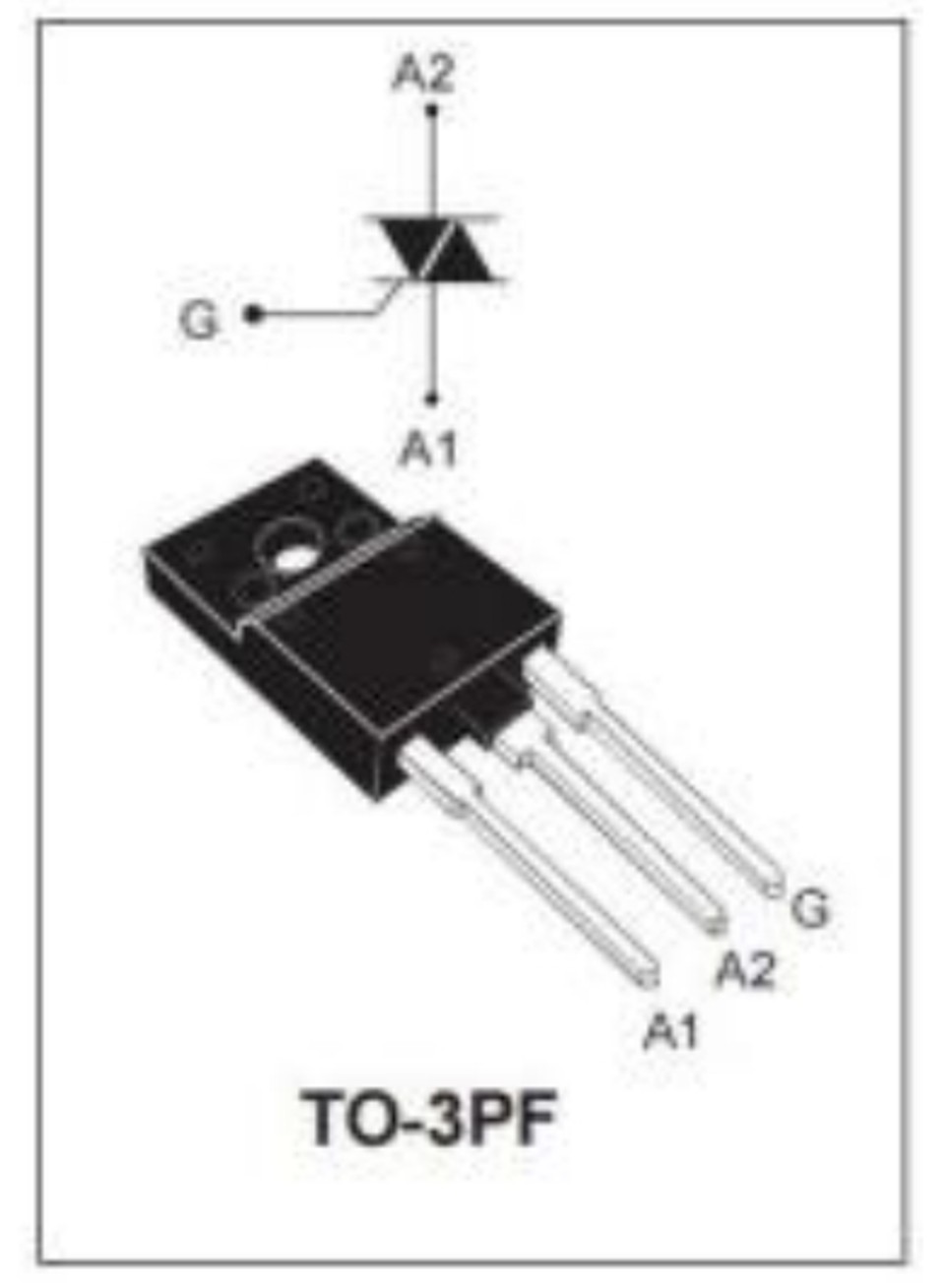

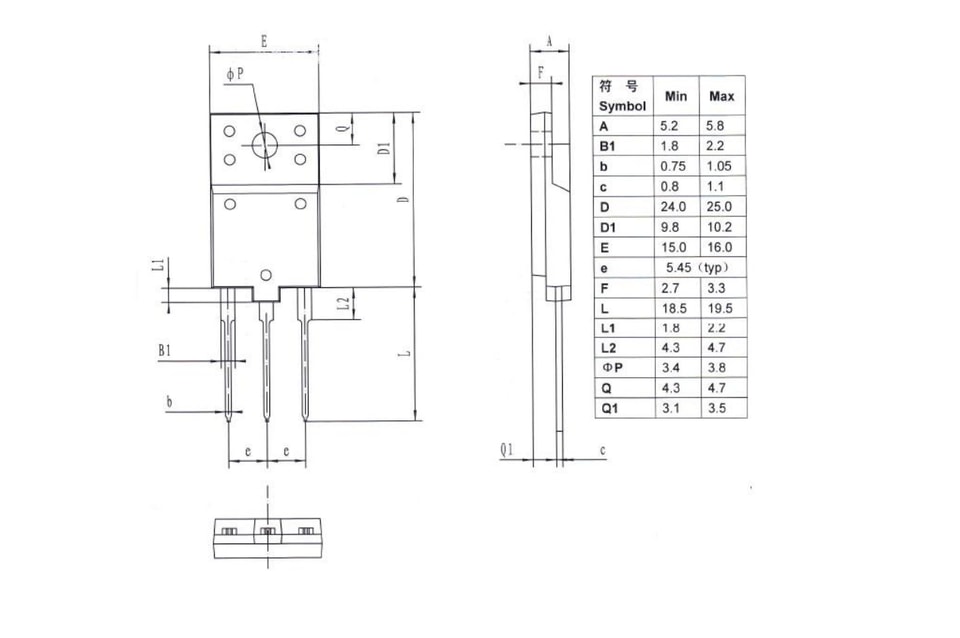

TO-3PF Boîtier Mécaniques Data
