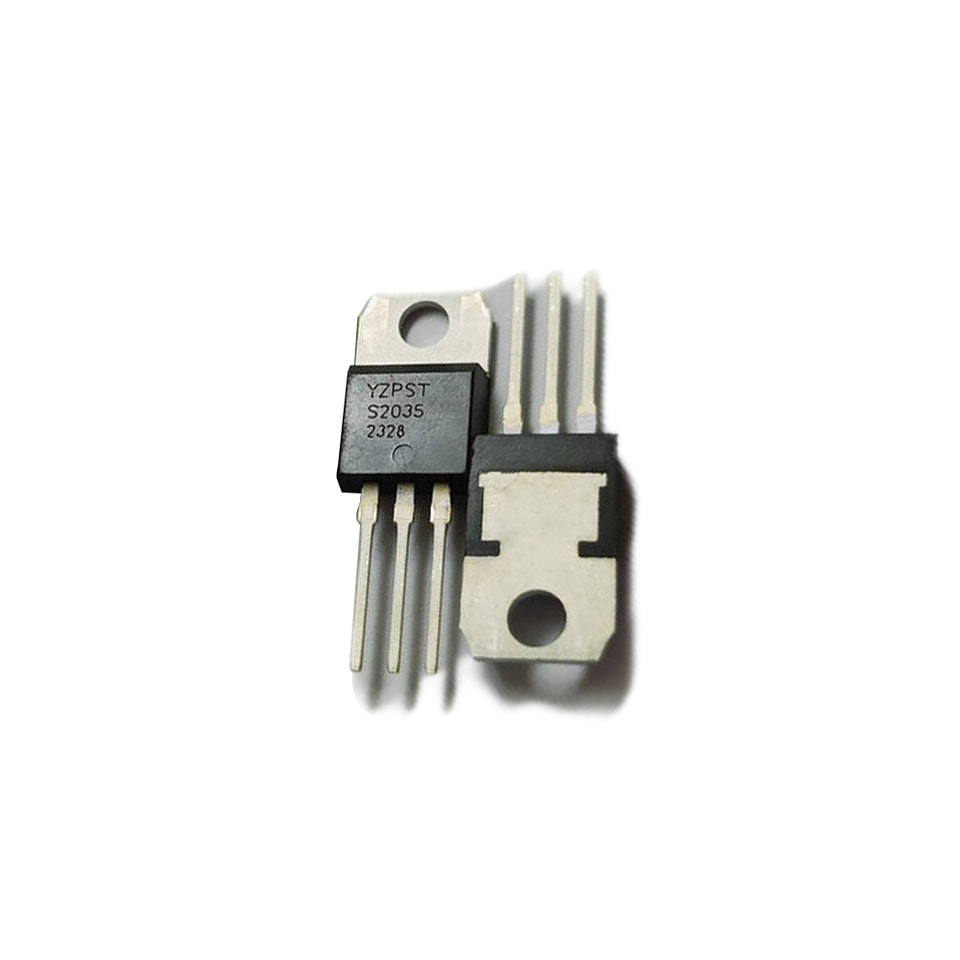

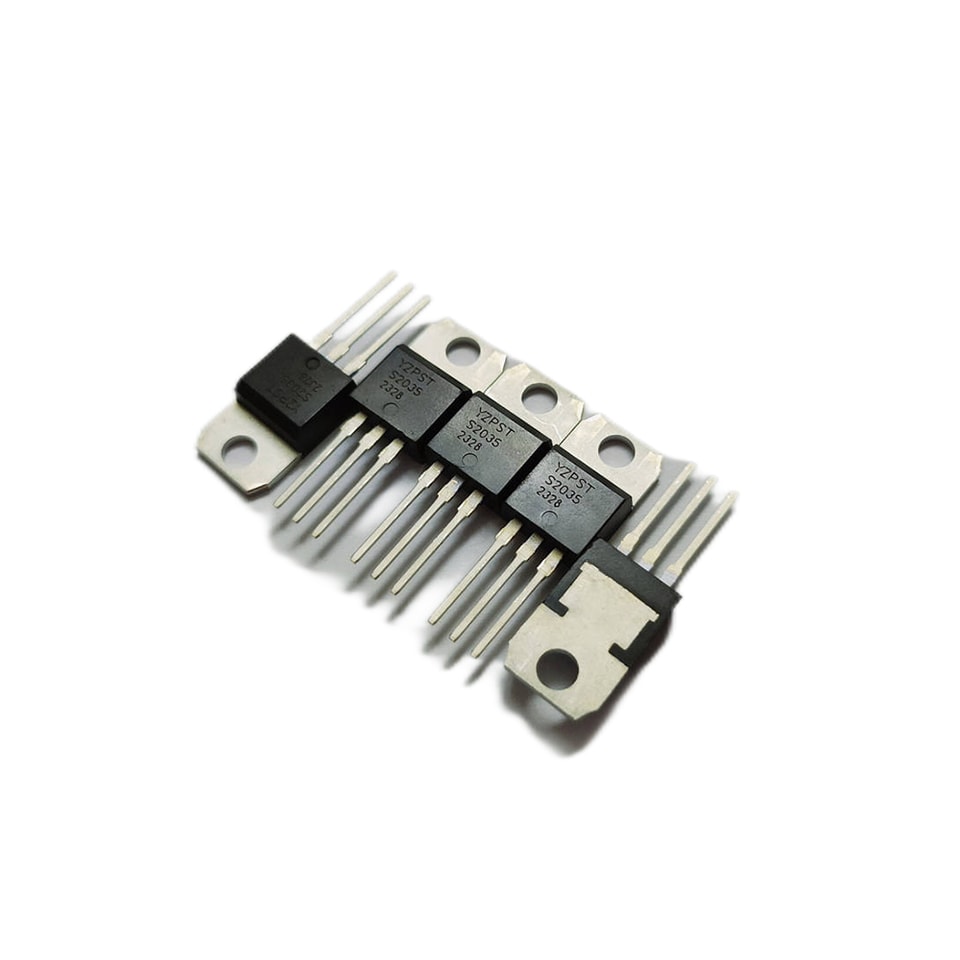

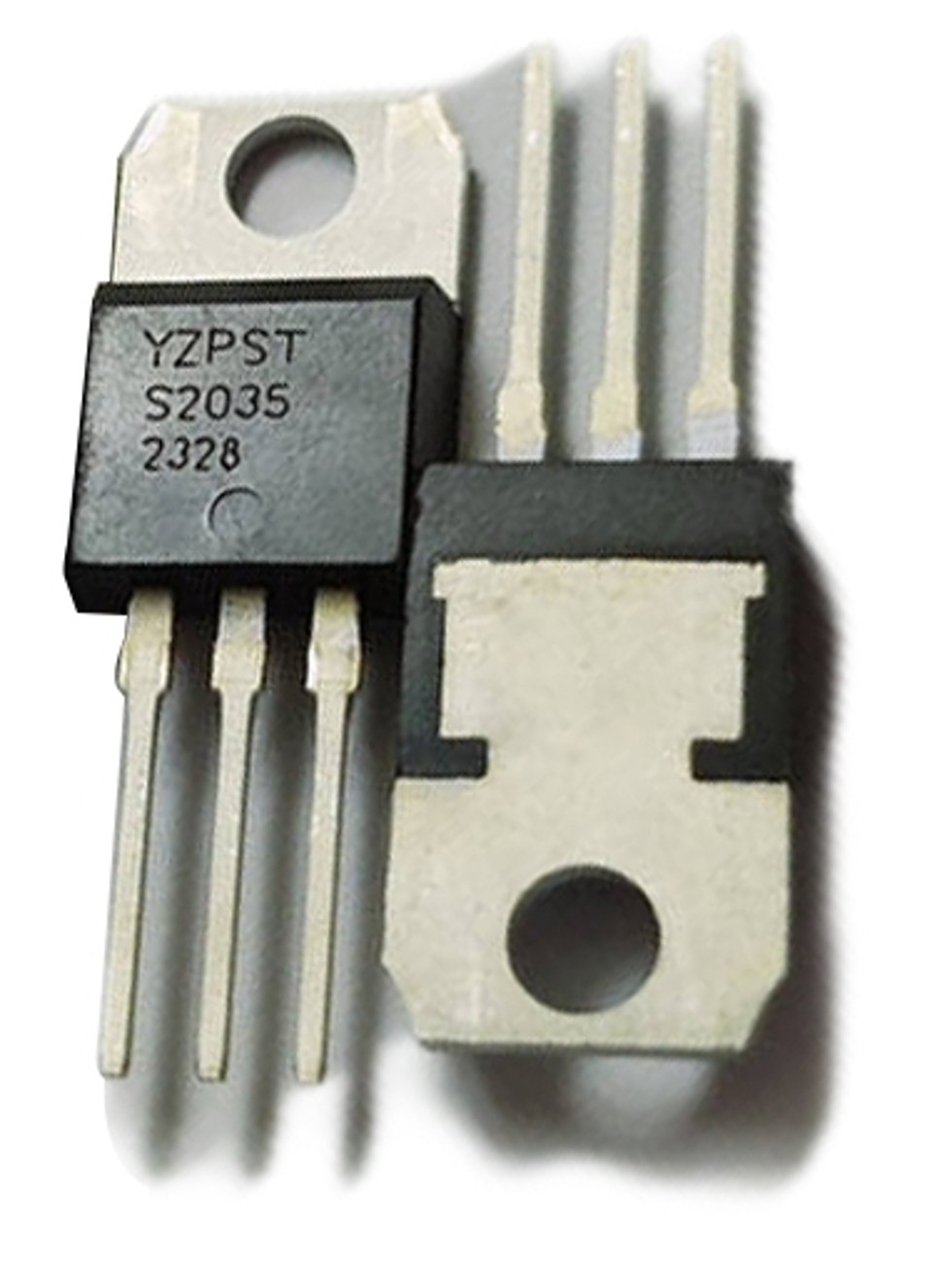

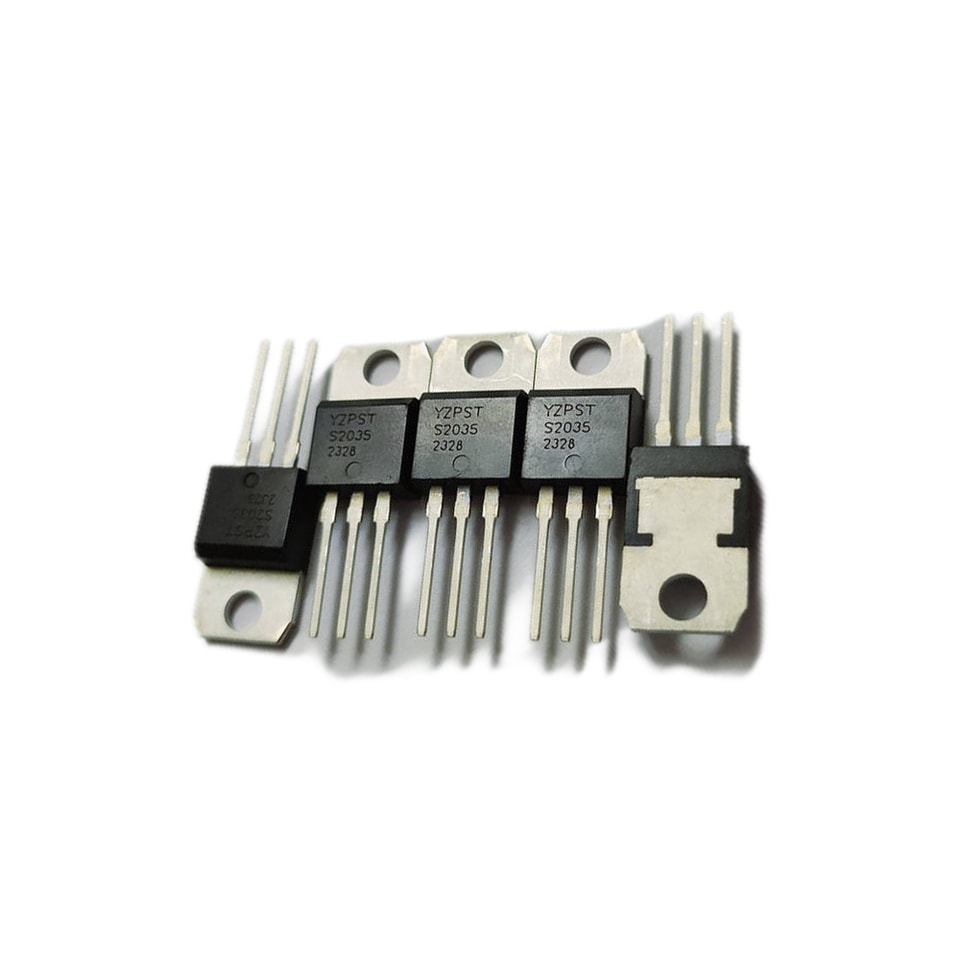

YZPST-S2035 20A SCR
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
YZPST-S2035
20A SCRs
DESCRIPTION :
Thyristors passivés au verre dans un boîtier plastique, la série S2035 de SCR convient à tous les modes de commande et trouve des applications telles que la protection par écrêtage contre les surtensions, les circuits de commande de moteur dans les outils électriques et les appareils de cuisine, les circuits de limitation du courant d’appel, l’allumage par décharge de condensateur, la commande de démarrage progressif des moteurs AC et les circuits de régulation de tension…
CARACTÉRISTIQUES PRINCIPALES
Symbole | Valeur | Unité |
IT(EFF) | 31 | A |
VDRMVRRM | 1200 | V |
IGT | 35 | mA |
VALEURS MAXIMALES ABSOLUES
Paramètre | Symbole | Valeur | Unité |
Plage de température de jonction de stockage | Tstg | -40 ~150 | ℃ |
Plage de température de jonction en service | Tj | -40~125 | ℃ |
Tension de blocage crête répétitive (T =25℃) | VDRM | 1200 | V |
Tension inverse crête répétitive (T =25℃) | VRRM | 1200 | V |
Tension d’état bloqué de crête de surtension non répétitive | VDSM | VDRM+100 | V |
Tension inverse crête non répétitive | VRSM | VRRM+100 | V |
Courant efficace en conduction (T =100℃) | IT(EFF) | 31 | A |
Courant de crête de surtension non répétitif à l’état passant
| ITSM | 300 | A |
Courant moyen en conduction (angle de conduction de 180°) | IT(AV) | 20 | A |
I2Valeur t pour le pouvoir fusible (tp=10ms) | I2t | 450 | A2S |
Taux critique d’augmentation du courant à l’état passant (I =2×IGT, tr≤ 100 ns) | dI/dt | 50 | A/μS |
Courant de crête de gâchette | IGM | 4 | A |
Dissipation de puissance moyenne de grille | PG(AV) | 1 | W |
CARACTÉRISTIQUES ÉLECTRIQUES (T=25℃ sauf indication contraire)
Symbole | Condition d’essai |
| Valeur | Unité |
IGT | V =12V R =140Ω | MAX. | 35 | mA |
VGT | MAX. | 1.3 | V | |
VGD | VD=VDRMTj=125℃ R=1KΩ | MIN. | 0.2 | V |
IL | IG=1.2IGT | MAX. | 75 | mA |
IH | IT = 50 mA | MAX. | 50 | mA |
dV/dt | VD=2/3VDRMGate ouverte Tj=125℃ | MIN. | 500 | V/μs |
CARACTÉRISTIQUES STATIQUES
Symbole | Paramètre | Valeur (MAX.) | Unité | |
VTM | ITM =40A tp=380μs | Tj =25℃ | 1.65 | V |
IDRM | VD=VDRMVR=VRRM
| Tj =25℃ | 20 | μA |
IRRM | Tj =125℃ | 4 | mA | |
Résistances thermiques
Symbole | Paramètre | Valeur (MAX.) | Unité |
Rth(j-a) | jonction à ambiant (DC) | 60 | ℃/W |
Rth(j-c) | Jonction vers boîtier (DC) | 1.0 |

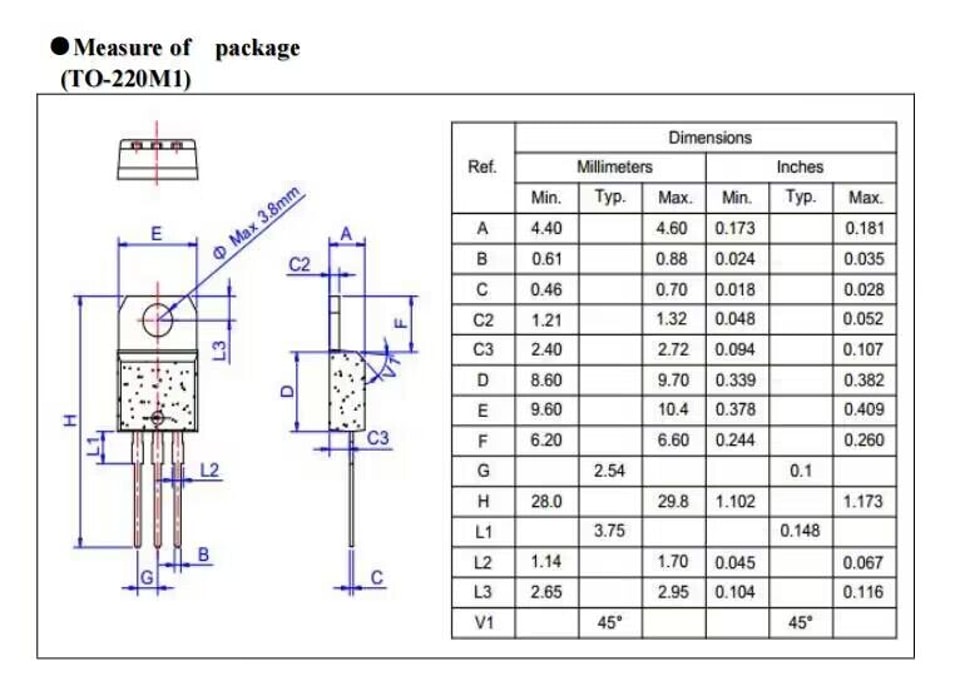

TO-220M1 Données mécaniques du boîtier
