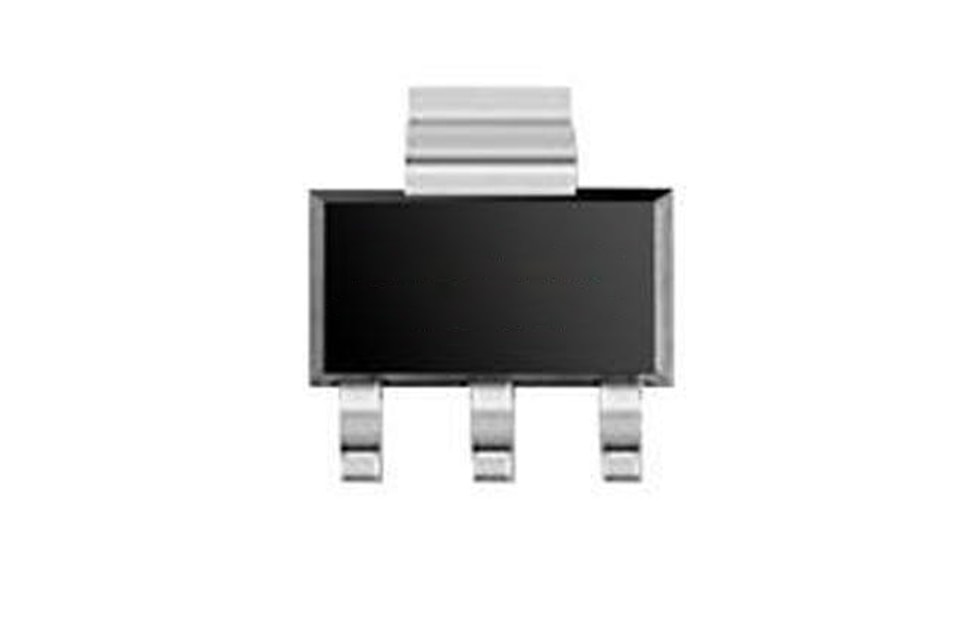

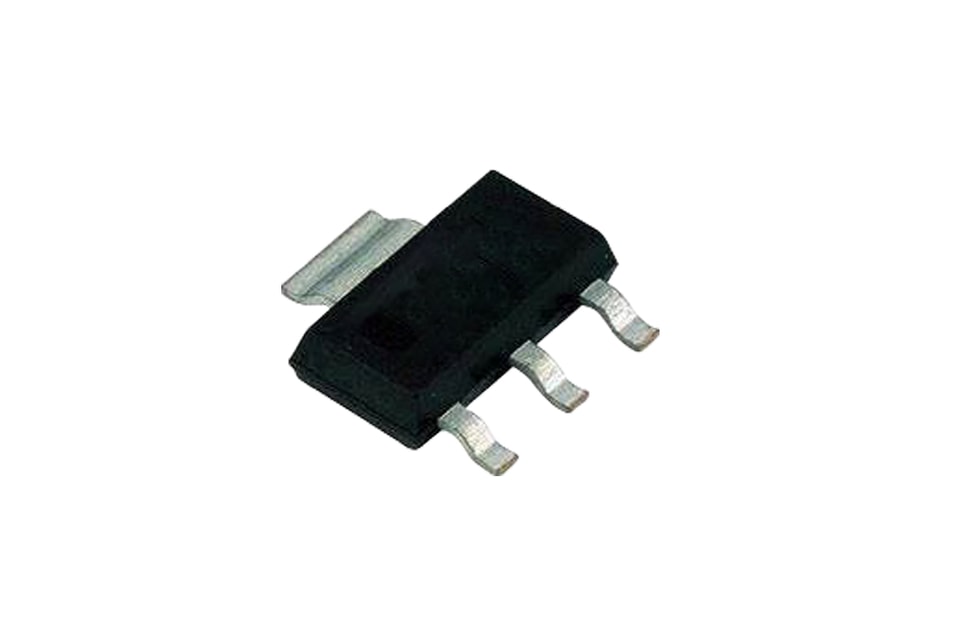

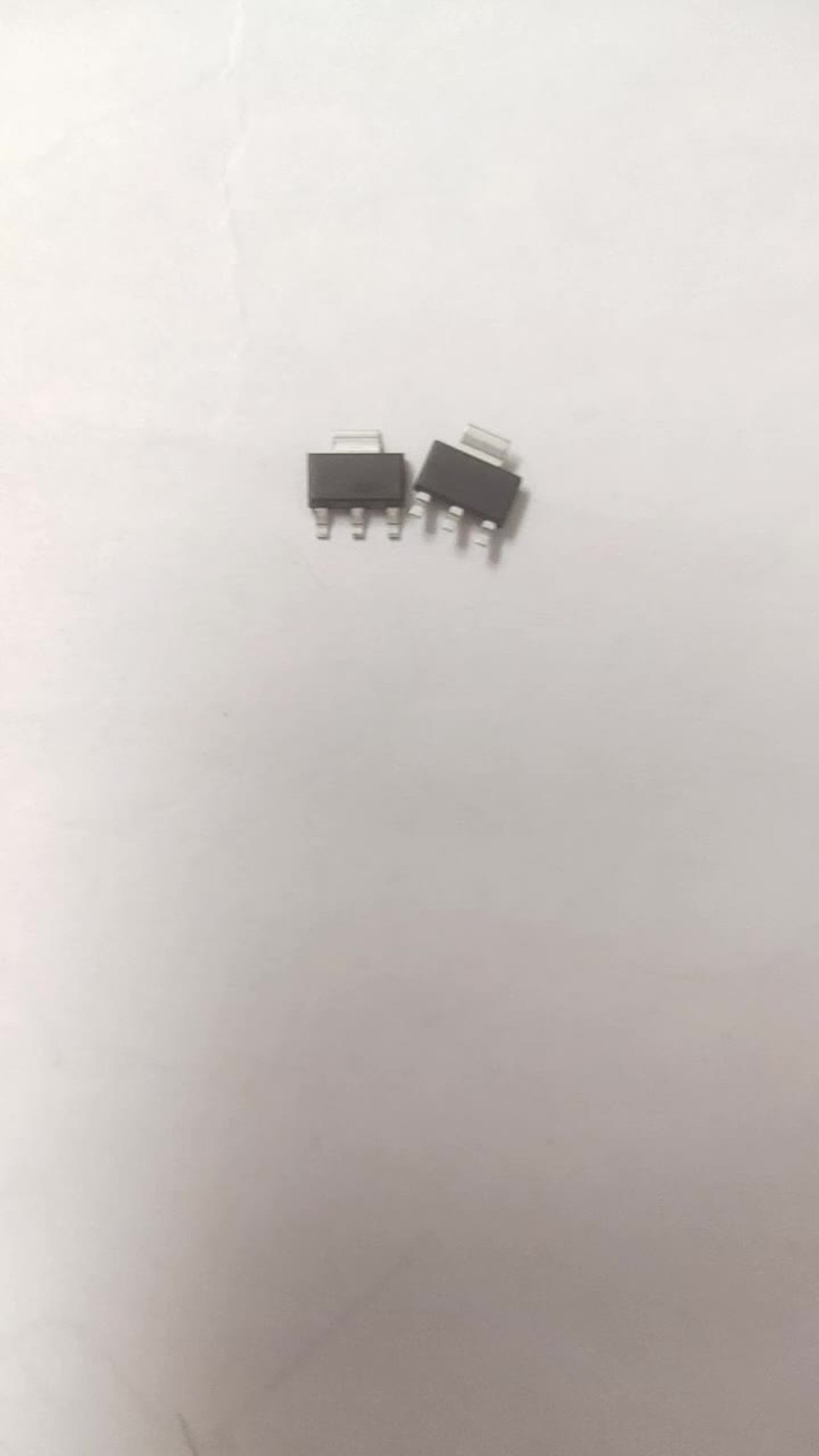

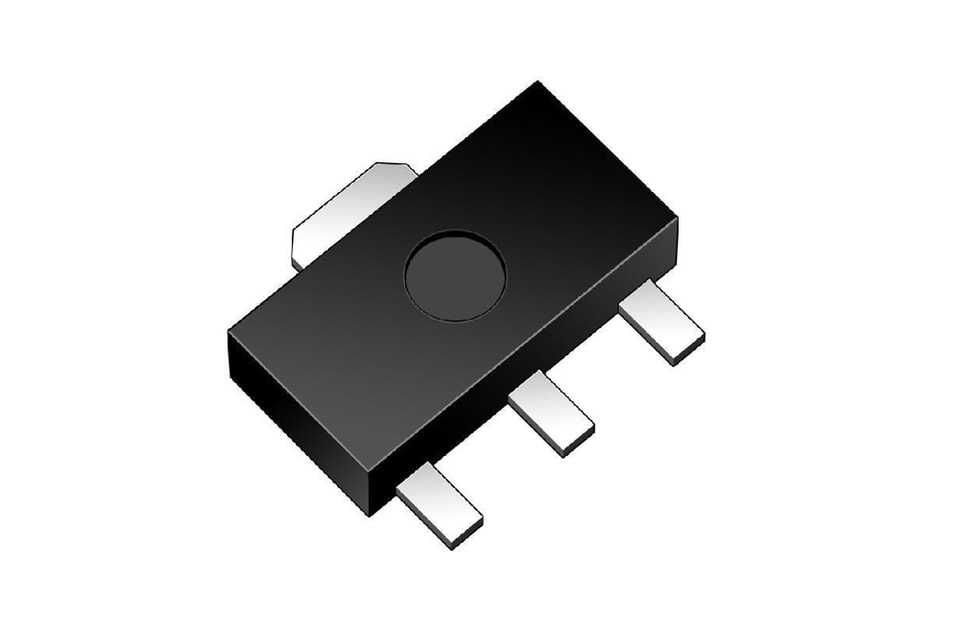

Série BT131 Triacs 1 A SOT-223
DESCRIPTION :
CARACTÉRISTIQUES PRINCIPALES :
symbole | valeur | unité |
IT(EFF) | 1 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.5 | V |
CARACTÉRISTIQUES ABSOLUES MAXIMALES :
Paramètre | Symbole | Valeur | Unité | |
Plage de température de jonction de stockage | Tstg | -40~150 | ℃ | |
Plage de température de jonction en service | Tj | -40~125 | ℃ | |
Tension de blocage répétitive de crête à l’état bloqué (Tj=25℃) | VDRM | 600/800 | V | |
Tension inverse répétitive de crête (Tj=25℃) | VRRM | 600/800 | V | |
Courant efficace à l’état passant | IT(EFF) | 1 | A | |
Courant de crête non répétitif en conduction sur une demi-onde complète, F=50 Hz |
ITSM |
16 |
A | |
I2valeur t pour le fusible (tp=10 ms) | I2t | 1.28 | A2s | |
Taux critique de montée du courant en conduction(IG=2×IGT) |
dI/dt | Ⅰ-Ⅱ-Ⅲ | 50 |
A/μs |
Ⅳ | 10 | |||
Courant de crête de gâchette | IGM | 2 | A | |
Dissipation de puissance moyenne de grille | PG(AV) | 0.5 | W | |
Puissance de crête de gâchette | PGM | 5 | W | |
CARACTÉRISTIQUES ÉLECTRIQUES(Tj=25 °C sauf indication contraire)
Paramètre |
Condition d’essai |
Quadrant |
| Valeur |
Unité | |
T | D | |||||
IGT |
VD=12 V, RL=33 Ω | Ⅰ-Ⅱ-Ⅲ |
MAX | 3 | 5 | mA |
Ⅳ | 5 | 10 |
| |||
VGT | Ⅰ-Ⅱ-Ⅲ-Ⅳ | 1.3 | V | |||
VGD | VD=VDRM | Ⅰ-Ⅱ-Ⅲ-Ⅳ | MIN | 0.2 | V | |
IH | IT=100mA | MAX | 5 | 7 | mA | |
IL |
IG=1.2IGT | Ⅰ-Ⅲ-Ⅳ |
MAX | 5 | 5 |
mA |
Ⅱ | 10 | 20 | ||||
dV/dt | VD=0.66×VDRM Tj=125℃ Porte ouverte | MIN | 20 | 50 | V/μs | |
CARACTÉRISTIQUES STATIQUES
Symbole | Condition d’essai | Valeur | Unité | ||
VTM | ITM=1,4 A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
IDRM IRRM |
VDRM= VRRM | Tj=25℃ |
MAX | 5 | µA |
Tj=125℃ | 0.5 | mA | |||
RÉSISTANCES THERMIQUES
Symbole | Condition d’essai | Valeur | Unité | |
Rth(j-c) |
jonction-boîtier (CA) | TO-92 | 60 | ℃/W |
SOT-89/SOT-223 SOT-223-2L | 31 | ℃/W | ||
DONNÉES MÉCANIQUES DU BOÎTIER
Pour plus d’informations surYZPST-BT131veuillez télécharger le fichier PDF ci-dessus nommé « YZPST-BT131 »
