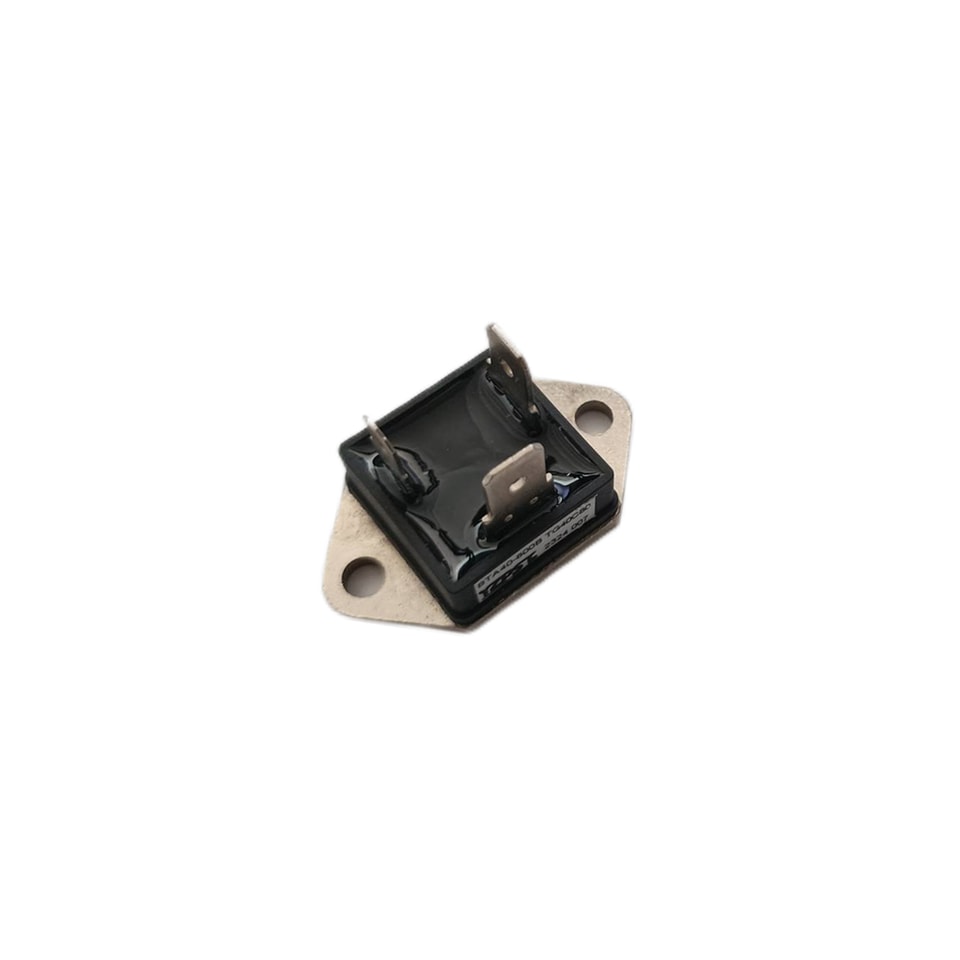

YZPST-BTA40-800B TG40C80 TRIAC moulé isolé à forte capacité de courant d’appel 400 A

Symbole

Élément

Conditions

Valeurs

Unité

I_{T RMS}

Courant efficace à l’état passant

Tc

40

A

I_TSM

Courant de surcharge à l’état passant

Une période, 50 Hz/, crête, non répétitif

400

A

I²t

I2t

Valeur pour une période du courant de surtension

880

A²S

P_GM

Dissipation de puissance de crête de la gâchette

10

W

P_{G AV}

Dissipation de puissance moyenne de la gâchette

1

W

I_GM

Courant de crête de gâchette

8

A

V_GM

Tension de grille de crête

10

V

di/dt

Taux critique d’élévation du courant à l’état passant

IG=100mA,Tj=25  VD=1/2VDRM  dIG/dt=1A/μS

50

A/μS

Tj

Température de jonction de fonctionnement

-25～+125

℃

T_stg

Température de stockage

-40～+125

℃

V_ISO

Tension de claquage d’isolement R.M.S.

C.A. 1 minute

2500

V

Couple de montage M4

Valeur recommandée 1,0 ～1.4（10～14）

14

kgf.cm

Symbole

Élément

Valeurs

Unité

TG40C60

TG40C80

TG40C100

TG40C12

V

V_DRM

Tension de crête répétitive à l’état bloqué

600

800

1000

1200

V

Symbole

Élément

Conditions

Valeurs

Unité

I_DRM

Courant de crête répétitif à l’état bloqué, max

VD=VDRM, monophasé, demi-onde, Tj=125℃

5

mA

V_TM

Tension de crête à l’état passant, max

Courant à l’état passant Courant à l’état passant √2X IT (RMS), mesure instantanée

1.55

V

I _GT1 +

1

Courant de déclenchement de gâchette, max

Tj =25℃, IT=1A, VD=6V

50

mA

I _GT1 -

2

Tj =25℃, IT=1A, VD=6V

50

mA

I _GT3 +

3

-

mA

I _GT3 +

4

Tj =25℃, IT=1A, VD=6V

50

mA

V _GT1+

1

Tension de déclenchement de gâchette, max

Tj =25℃, IT=1A, VD=6V

3

V

V _GT1-

2

Tj =25℃, IT=1A, VD=6V

3

V

V _GT3+

3

-

V

V _GT3-

4

Tj =25℃, IT=1A, VD=6V

3

V_GD

Tension de grille sans déclenchement, min.

Tj =25℃, VD=1/2VRRM

0.2

V

tgt

Temps d'allumage, max.

IT=(RMS),IG=100mA,VD=1/2VDRM,Tj=25℃,dIG/dt=1A/μS

10

V

dv/dt

Vitesse critique de montée de la tension à l'état passant, min.

Tj=25℃,VD=2/3VDRM Onde exponentielle.

500

V/μS

(dv/dt) c

Vitesse critique de montée de la tension à l'état bloqué à la commutation, min.

Tj=25℃,VD=2/3VDRM di/dtc=15A/μS

5

V/μS

I_H

Courant de maintien, typ.

Tj =25℃

60

mA

R_th(j-c)

Impédance thermique, max.

Jonction-boîtier

0.9

℃/W
