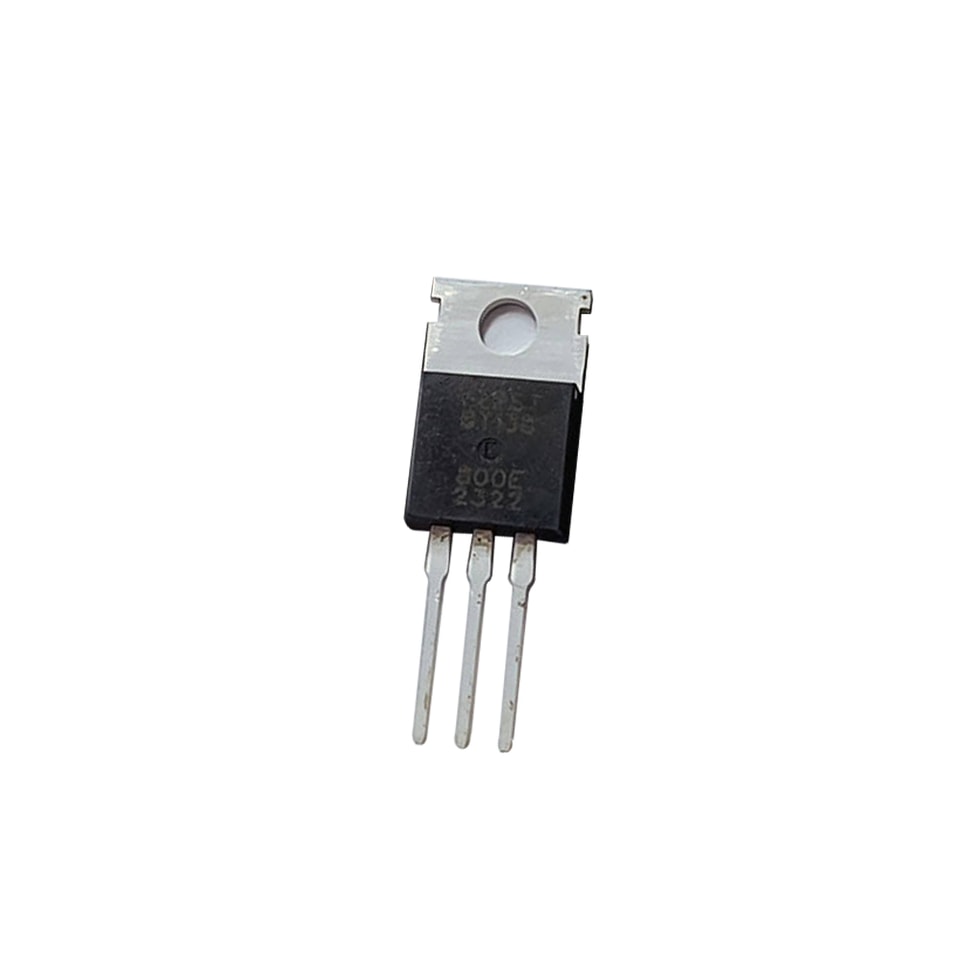

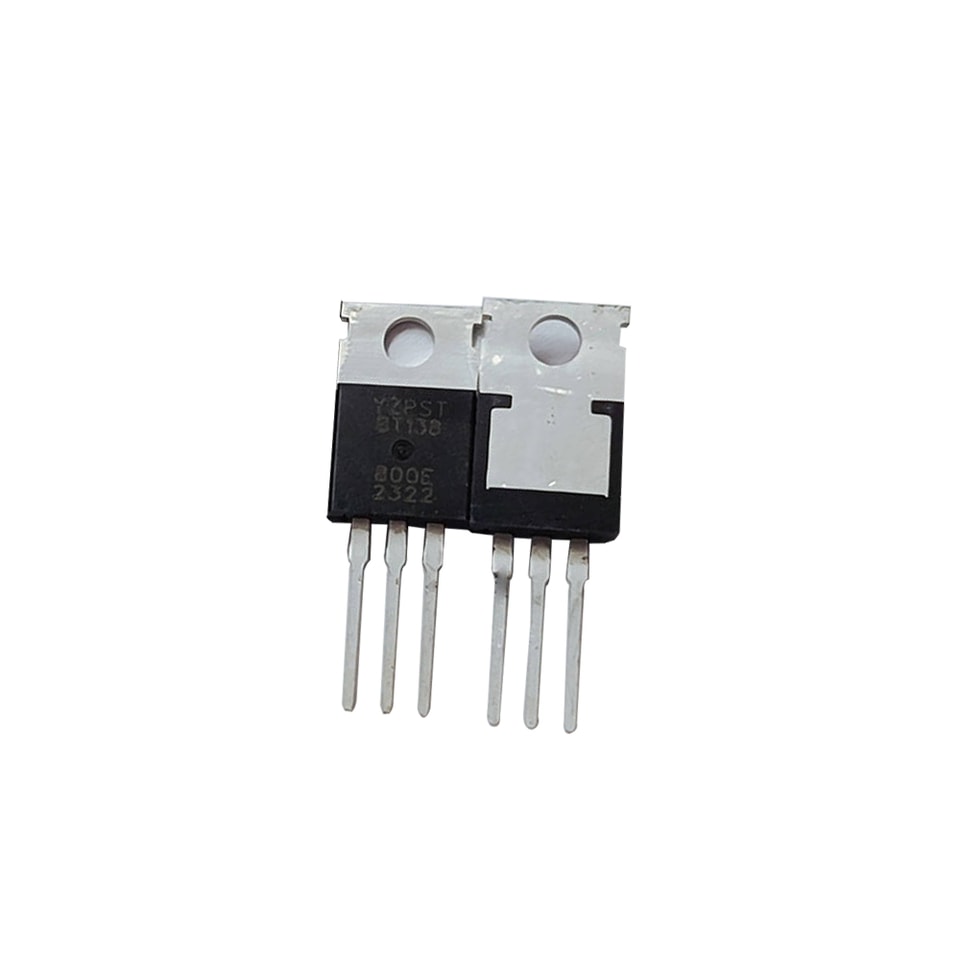

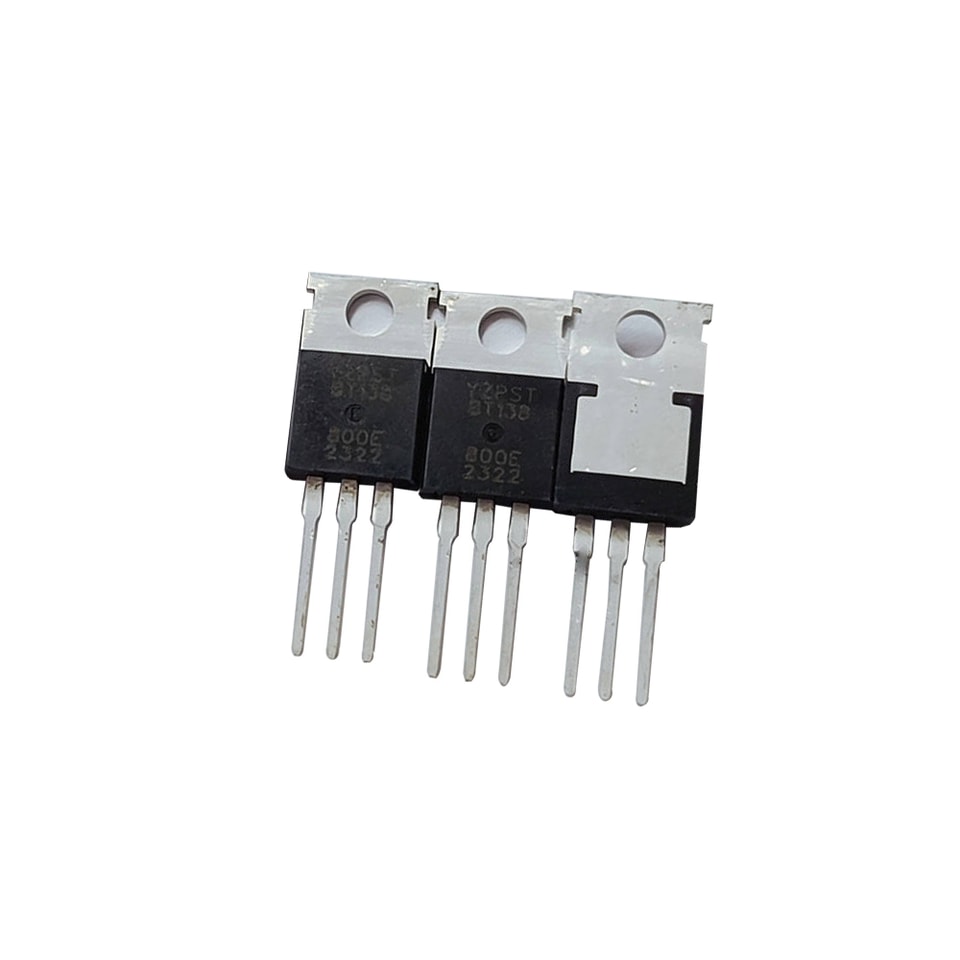

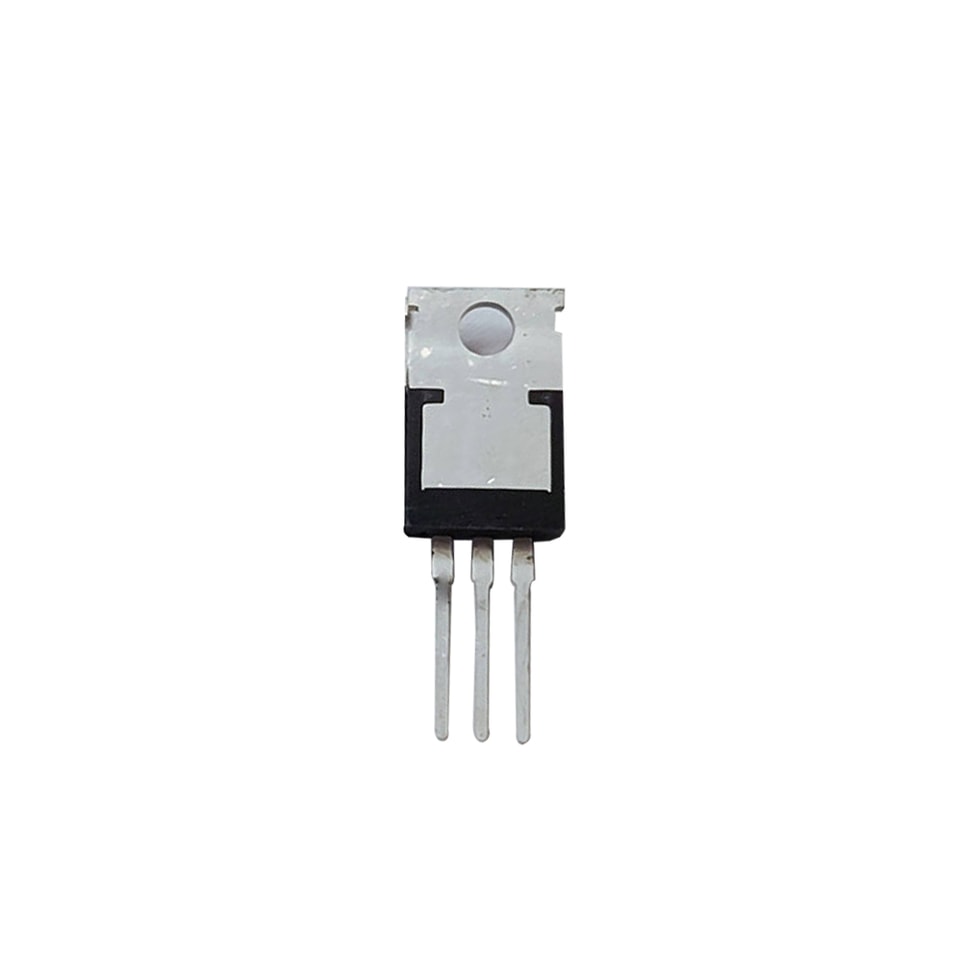

Série BT138 Triacs 12 A
YZPST-BT138-800E

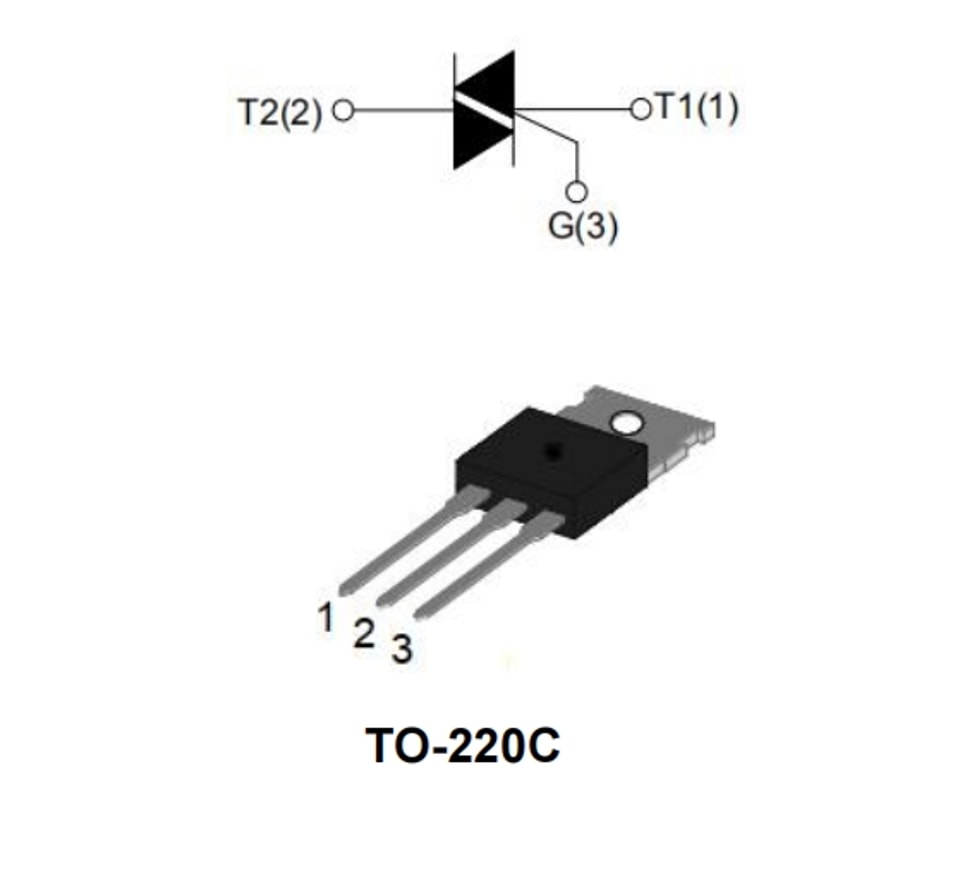

DESCRIPTION
Avec faible courant de maintien et de verrouillage, BT138
Les triacs de la série sont particulièrement recommandés pour
une utilisation sur des charges résistives de puissance de taille moyenne et petite.
.
CARACTÉRISTIQUES PRINCIPALES :
symbole | valeur | unité |
IT(RMS) | 12 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1,6 | V |
RATINGS ABSOLUS MAXIMAUX :
Paramètre | Symbole | Valeur | Unité |
Plage de température de jonction de stockage | Tstg | -40~150 | ℃ |
Plage de température de jonction de fonctionnement | Tj | -40~125 | ℃ |
Tension de blocage répétitive de crête à l’état bloqué (Tj=25℃) | VDRM | 600/800 | V |
Tension inverse répétitive de crête (Tj=25℃) | VRRM | 600/800 | V |
Courant efficace à l’état passant | IT(RMS) | 12 | A |
Courant de crête en conduction à l’état passant non répétitif (cycle complet, F=50 Hz) |
ITSM |
120 |
A |
Valeur I2t pour le fusible (tp=10 ms) | I2t | 45 | A²s |
| Taux critique de montée de à l’état passant courant (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| Crête de grille courant | IGM | 2 | A | |
| Courant de gâchette moyen de puissance totale | PG(AV) | 0.5 | W | |
| Crête de grille puissance | PGM | 5 | W | |
CARACTÉRISTIQUES ÉLECTRIQUES (Tj=25℃ sauf indication contraire)
3 quadrants：
| Paramètre | Valeur | ||||||
| Condition d’essai | Quadrant | SW | CW | BW | Unité | ||
| IGT | 10 | 35 | 50 | mA | |||
| VGT | VD=12 V, RL=33 Ω | Ⅰ- Ⅱ-Ⅲ | MAX | 1.3 | V | ||
| VGD | VD=VDRM Tj=125℃ | Ⅰ- Ⅱ-Ⅲ | MIN | 0.2 | V | ||
| IH | IT=100mA | MAX | 10 | 40 | 60 | mA | |
| Ⅰ-Ⅲ | 30 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 40 | 60 | 80 | mA |
| VD=2/3VDRM Tj=125℃ | |||||||
| dV/dt | Porte ouverte | MIN | 200 | 500 | 1000 | V/ µs | |
4 quadrants：
| Paramètre | Valeur | |||||||
| Condition d’essai | Quadrant | D | E | F | G | Unité | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | 50 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | 100 | mA | ||
| VGT | VD=12 V, RL=33 Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MIN | 0.2 | V | |||
| IH | IT=100mA | MAX | 10 | 20 | 40 | 60 | mA | |

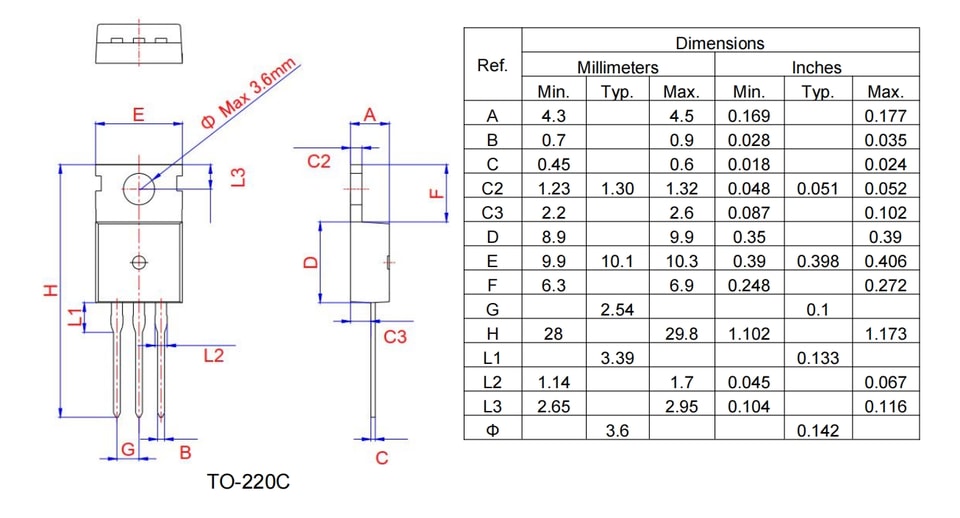

BOÎTIER DONNÉES MÉCANIQUES
