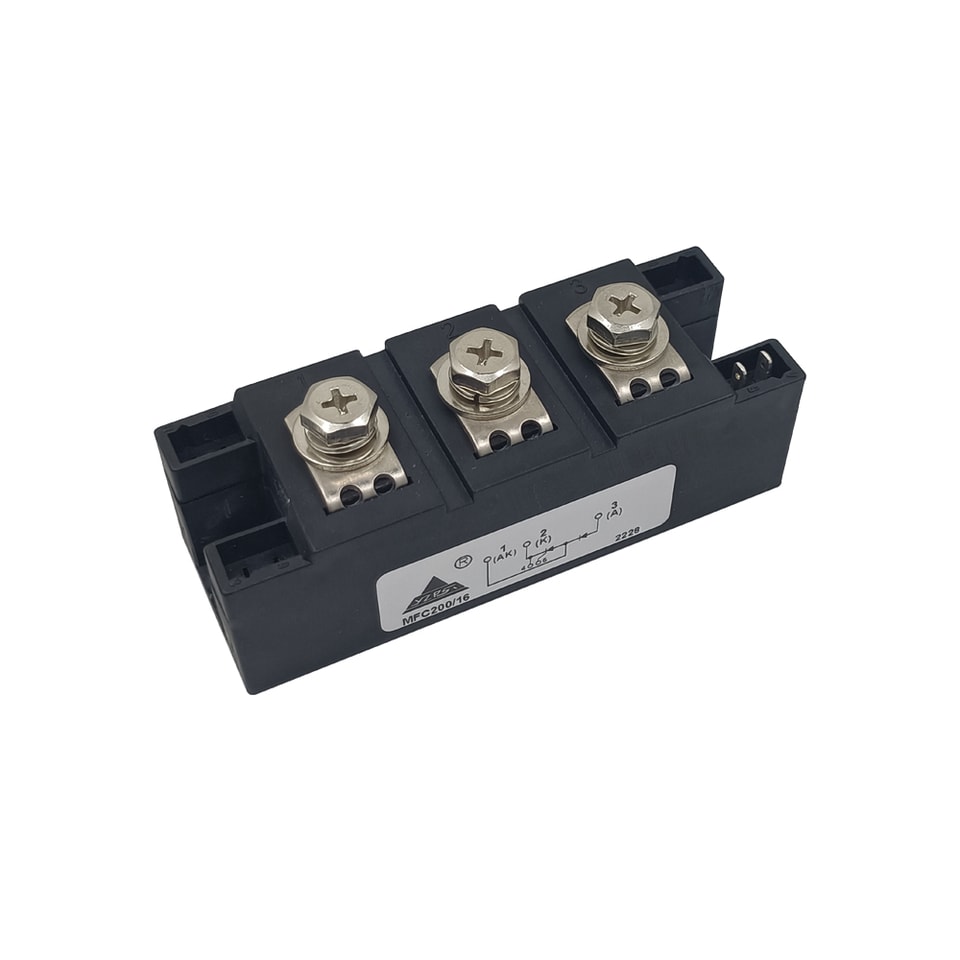

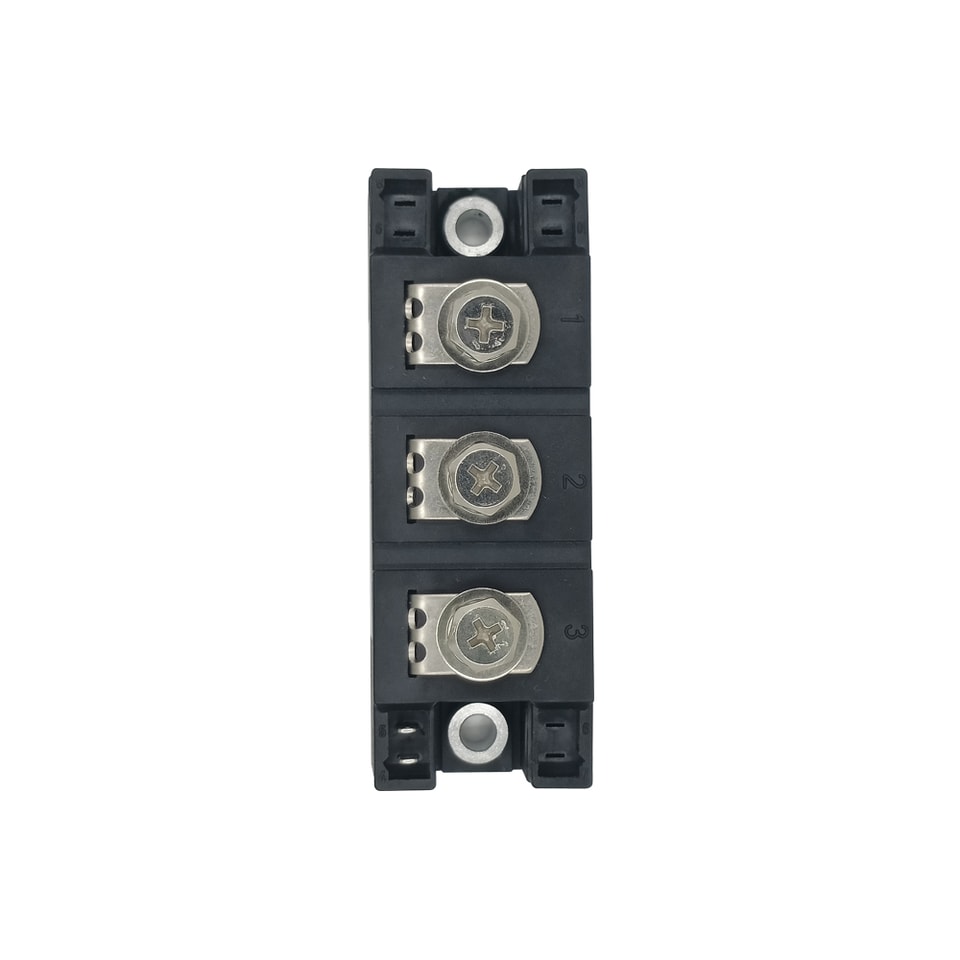

YZPST-MFC200-16
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
YZPST-MFC200-16
MODULE THYRISTOR / DIODE
Caractéristiques :

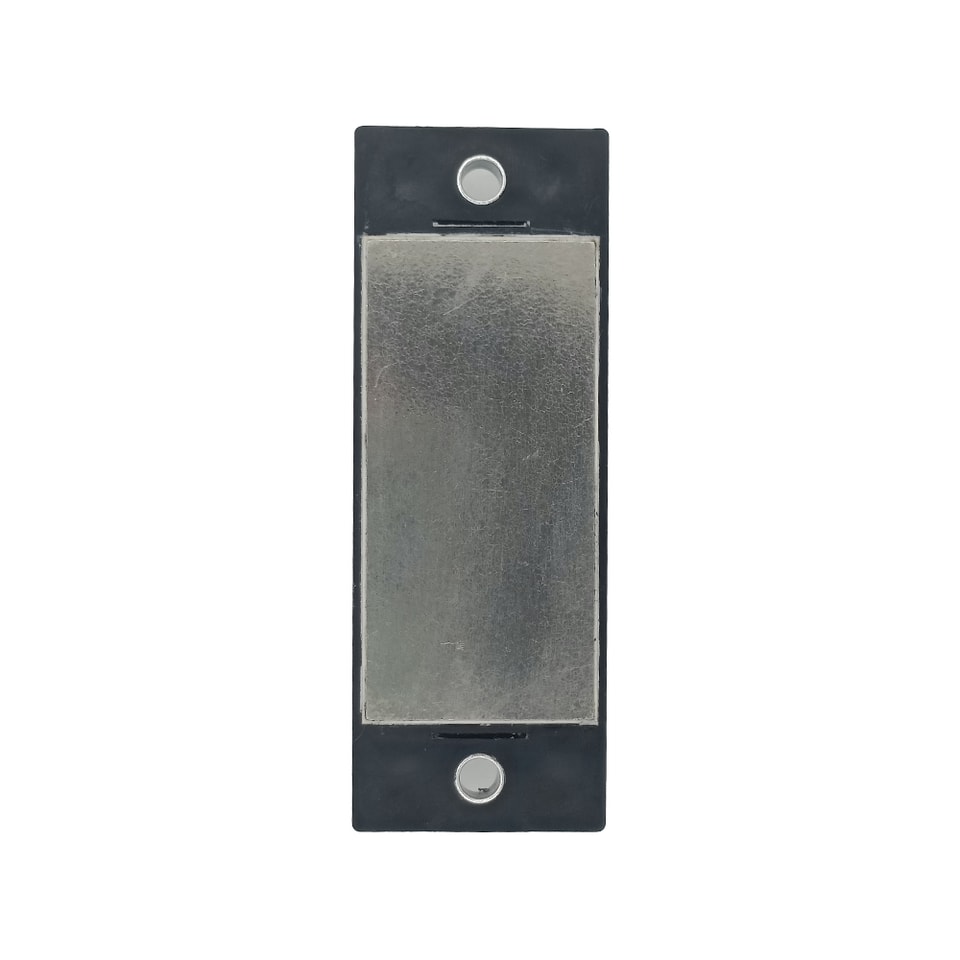

Transfert thermique via une semelle métallique isolée en céramique de nitrure d’aluminium
- Joints brasés à l’étain pour une fiabilité élevée
Thyristor à gâchette amplificatrice
Applications typiques :
Commande de moteur à courant continu - démarreurs progressifs pour moteurs CA
Régulation de la température
Variation professionnelle de l’éclairage
Blocage inverse - état bloqué
| Type de composant | VRRM (1) | VDRM (1) | VRSM (1) |
| YZPST MFC200 | 1600 V | 1600 V | 1700 V |
VRRM = tension inverse de crête répétitive
VDRM = tension de crête répétitive en état bloqué
VRSM = tension inverse de pointe non répétitive (2)
| Courant de fuite de crête répétitif en sens inverse et à l’état bloqué | IRRM, IDRM | 70 mA (3) |
| Taux critique d’élévation de la tension en état bloqué | dv/dt | 1000 V/µs (4) |
Conduction
| Paramètre | Symbole | Min | Max | Typ | Unité | Conditions | |
| Courant moyen à l’état passant / en direct | ITAV, IFAV | 216 | A | Onde sinusoïdale 50 Hz, conduction 180° | |||
| Tc = 85 °C | |||||||
| Courant efficace à l’état passant / en direct | ITRMS, IFRMS | 340 | A | Onde sinusoïdale 50 Hz, conduction 180° | |||
| Tc = 85 °C | |||||||
| Courant de surtension non répétitif | ITSM, IFSM | 6.8 | kA | Onde sinusoïdale 50 Hz | |||
| Demi-cycle | |||||||
| I au carré t | I2 t | 231 | kA2s | VR = 0 | |||
| Tj = Tjmax | |||||||
| Tension de crête à l’état passant / en direct | VTM, VFM | 1.1 | V | Courant à l’état passant 200 A, Tj = Tjmax | |||
| Tension de seuil | VT(TO) | 0.8 | V | Tj = Tjmax | |||
| Résistance de pente à l’état passant | rT | 1.4 | mΩ | Tj = Tjmax | |||
| Courant de maintien | IH | 150 | mA | Tj = 25 °C | |||
| Courant d'accrochage | IL | 200 | mA | Tj = 25 °C | |||
| Taux critique d’élévation du courant à l’état passant | di/dt | 500 | A/µs | IG = 5 IGT, tr = 1 µs, Tj = Tjmax, non rép. | |||
| Tension d’isolement efficace | VINS | 3000 | V | CA 50 Hz, 60 s | |||
Déclenchement
| Paramètre | Symbole | Min | Max | Typ | Unité | Conditions | |
| Courant de grille | IGT | 150 | mA | VD = 6 V ; RL = 6 Ω ; Tj = 25 °C | |||
| Tension de grille | VGT | 2 | V | VD = 6 V ; RL = 6 Ω ; Tj = 25 °C | |||

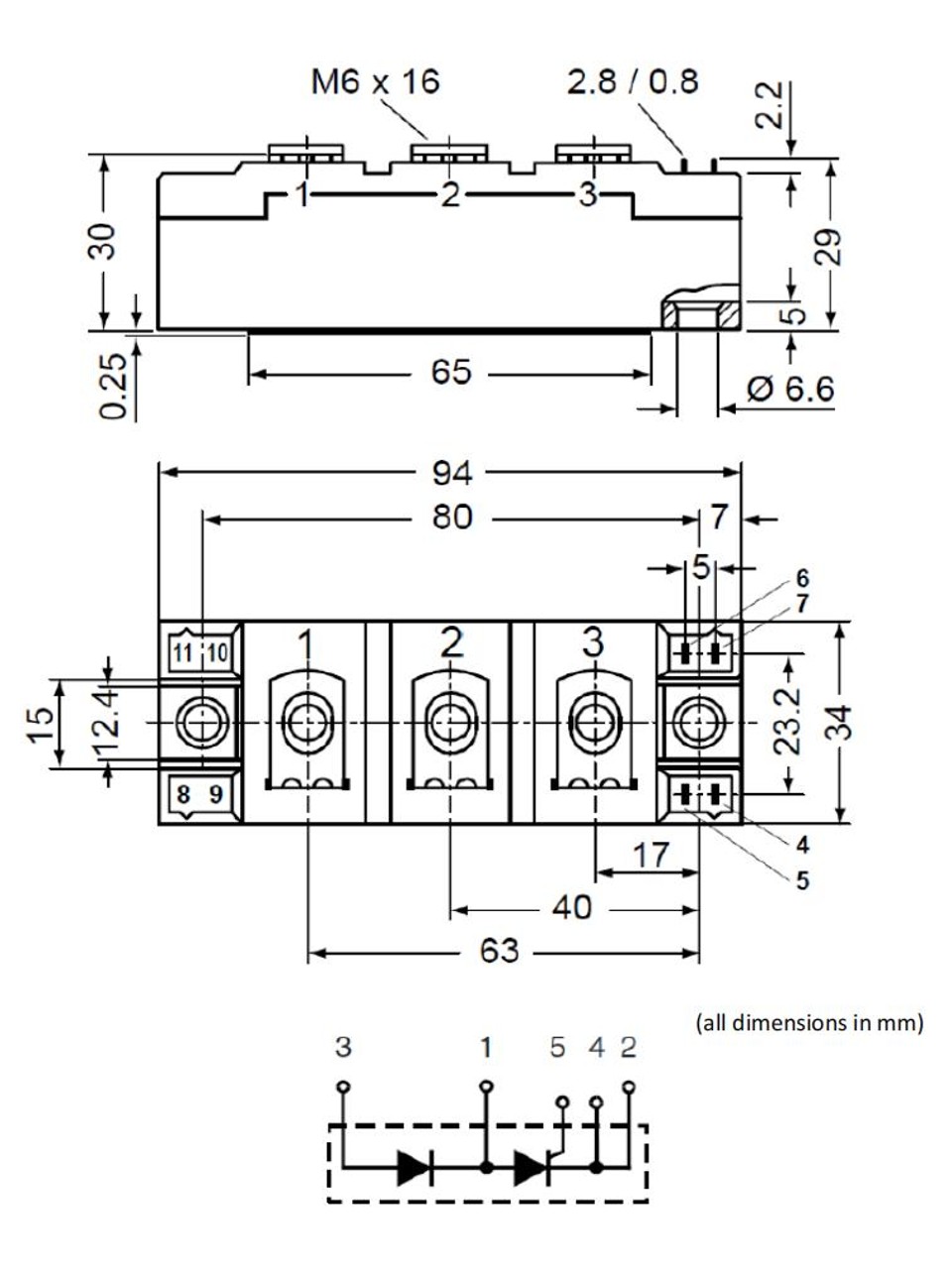

SCHÉMA ET DIMENSIONS
